アンギュラピン -オネジ取付タイプ,六角穴付ボルト取付タイプ-

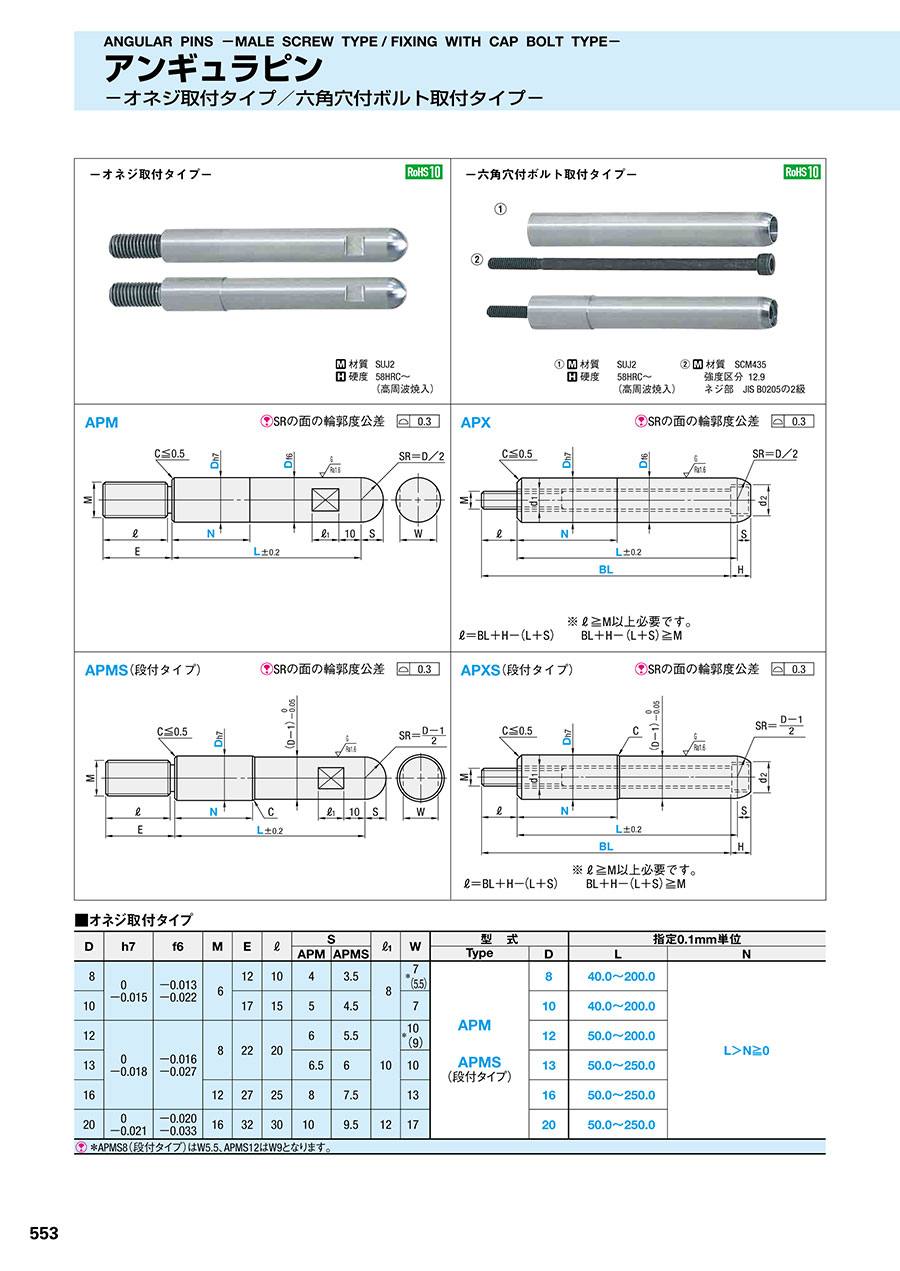

カタログ |P.553

4.2

平均満足度4.2

この商品のレビューをみる（11件）

通常単価(税別): -

税込単価: -

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

アンギュラピン -ノーマルタイプ-

4.6

通常出荷日：2 日目～

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

アンギュラピン -タップ付/スパナ取付用タイプ,六角レンチ取付用タイプ-

3.8

通常出荷日：3 日目

オネジ取付・六角穴付ボルト取付タイプのアンギュラピンとなります。

詳細情報を確認する

無料3D-CADライブラリー申し込み受付中

未確定：候補が44型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図・製品仕様

SRの面の輪郭度公差

材質	SUJ2
硬度	58HRC～
	（高周波焼入）

SRの面の輪郭度公差

		※	ℓ≧M以上必要です。
ℓ＝BL+H-（L+S）			BL+H-（L+S）≧M

SRの面の輪郭度公差

		※	ℓ≧M以上必要です。
ℓ＝BL+H-（L+S）			BL+H-（L+S）≧M

①	材質	SUJ2	②	材質	SCM435
	硬度	58HRC～		強度区分	12.9
		（高周波焼入）		ネジ部	JIS B0205の2級

規格表

■オネジ取付タイプ

D	h7	f6	M	E	ℓ	S		ℓ₁	W	型式		指定0.1mm単位
D	h7	f6	M	E	ℓ	APM	APMS	ℓ₁	W	Type	D	L	N
8	0 -0.015	-0.013 -0.022	6	12	10	4	3.5	8	7 ※（5.5）	APM APMS （段付タイプ）	8	40.0～200.0	L＞N≧0
10	0 -0.015	-0.013 -0.022	6	17	15	5	4.5	8	7		10	40.0～200.0
12	0 -0.018	-0.016 -0.027	8	22	20	6	5.5	10	10 ※（9）		12	50.0～200.0
13			8	22	20	6.5	6		10		13	50.0～250.0
16			12	27	25	8	7.5		13		16	50.0～250.0
20	0 -0.021	-0.020 -0.033	16	32	30	10	9.5	12	17		20	50.0～250.0
※APMS8（段付タイプ）はW5.5、APMS12はW9となります。

■六角穴付ボルト取付タイプ

D	h7	f6	d₁	d₂	M	H	S	型式		指定0.1mm単位		BL
D	h7	f6	d₁	d₂	M	H	S	Type	D	L	N	5mm単位	10mm単位
12	0 -0.018	-0.016 -0.027	4.5	8	4	4.5	4	APX	12	50.0～130.0	L＞N≧0	60～95	100～150
13			5.5	9.5	5	5.5	4	APX	13	50.0～200.0			100～210
16			7	11	6	6.5	5	APX APXS （段付タイプ）	16	50.0～200.0			100～210
20	0 -0.021	-0.020 -0.033	9	14	8	9	6		20	50.0～250.0		60～95	100～270
25			11	17	10	11	8		25	50.0～250.0
30			14	19	12	13	10		30	60.0～250.0
32	0 -0.025	-0.025 -0.041	14	19	12	13			32	60.0～250.0
35			18	25	16	17			35	60.0～300.0		60～95	100～320
40			18	25	16	17	14		40	60.0～300.0		60～95	100～320

注文例

出荷日

追加工

型番リスト

表示件数

型番

APM8-[40-200/0.1]-N[0-199.9/0.1]

APM10-[40-200/0.1]-N[0-199.9/0.1]

APM12-[50-200/0.1]-N[0-199.9/0.1]

APM13-[50-250/0.1]-N[0-249.9/0.1]

APM16-[50-250/0.1]-N[0-249.9/0.1]

APM20-[50-250/0.1]-N[0-249.9/0.1]

APMS8-[40-200/0.1]-N[0-199.9/0.1]

APMS10-[40-200/0.1]-N[0-199.9/0.1]

APMS12-[50-200/0.1]-N[0-199.9/0.1]

APMS13-[50-250/0.1]-N[0-249.9/0.1]

APMS16-[50-250/0.1]-N[0-249.9/0.1]

APMS20-[50-250/0.1]-N[0-249.9/0.1]

APX12-[50-130/0.1]-N[0-129.9/0.1]-BL[60-95/5]

APX12-[50-130/0.1]-N[0-129.9/0.1]-BL[100-150/10]

APX13-[50-200/0.1]-N[0-199.9/0.1]-BL[60-95/5]

APX13-[50-200/0.1]-N[0-199.9/0.1]-BL[100-210/10]

APX16-[50-200/0.1]-N[0-199.9/0.1]-BL[60-95/5]

APX16-[50-200/0.1]-N[0-199.9/0.1]-BL[100-210/10]

APX20-[50-250/0.1]-N[0-249.9/0.1]-BL[60-95/5]

APX20-[50-250/0.1]-N[0-249.9/0.1]-BL[100-270/10]

APX25-[50-250/0.1]-N[0-249.9/0.1]-BL[60-95/5]

APX25-[50-250/0.1]-N[0-249.9/0.1]-BL[100-270/10]

APX30-[60-250/0.1]-N[0-249.9/0.1]-BL[60-95/5]

APX30-[60-250/0.1]-N[0-249.9/0.1]-BL[100-270/10]

APX32-[60-250/0.1]-N[0-249.9/0.1]-BL[60-95/5]

APX32-[60-250/0.1]-N[0-249.9/0.1]-BL[100-270/10]

APX35-[60-300/0.1]-N[0-299.9/0.1]-BL[60-95/5]

APX35-[60-300/0.1]-N[0-299.9/0.1]-BL[100-320/10]

APX40-[60-300/0.1]-N[0-299.9/0.1]-BL[60-95/5]

APX40-[60-300/0.1]-N[0-299.9/0.1]-BL[100-320/10]

APXS16-[50-200/0.1]-N[0-199.9/0.1]-BL[60-95/5]

APXS16-[50-200/0.1]-N[0-199.9/0.1]-BL[100-210/10]

APXS20-[50-250/0.1]-N[0-249.9/0.1]-BL[60-95/5]

APXS20-[50-250/0.1]-N[0-249.9/0.1]-BL[100-270/10]

APXS25-[50-250/0.1]-N[0-249.9/0.1]-BL[60-95/5]

APXS25-[50-250/0.1]-N[0-249.9/0.1]-BL[100-270/10]

APXS30-[60-250/0.1]-N[0-249.9/0.1]-BL[60-95/5]

APXS30-[60-250/0.1]-N[0-249.9/0.1]-BL[100-270/10]

APXS32-[60-250/0.1]-N[0-249.9/0.1]-BL[60-95/5]

APXS32-[60-250/0.1]-N[0-249.9/0.1]-BL[100-270/10]

APXS35-[60-300/0.1]-N[0-299.9/0.1]-BL[60-95/5]

APXS35-[60-300/0.1]-N[0-299.9/0.1]-BL[100-320/10]

APXS40-[60-300/0.1]-N[0-299.9/0.1]-BL[60-95/5]

APXS40-[60-300/0.1]-N[0-299.9/0.1]-BL[100-320/10]

取付けタイプ

形状

D（径）

(mm)

BL(ボルト長さ)

(mm)

L(長さ)

(mm)

N(Dh7部長さ)

(mm)

RoHS?

最小発注数量

オネジ付スパナ用	ストレート	8	-	40 ～ 200	0 ～ 199.9	10	1個
オネジ付スパナ用	ストレート	10	-	40 ～ 200	0 ～ 199.9	10	1個
オネジ付スパナ用	ストレート	12	-	50 ～ 200	0 ～ 199.9	10	1個
オネジ付スパナ用	ストレート	13	-	50 ～ 250	0 ～ 249.9	10	1個
オネジ付スパナ用	ストレート	16	-	50 ～ 250	0 ～ 249.9	10	1個
オネジ付スパナ用	ストレート	20	-	50 ～ 250	0 ～ 249.9	10	1個
オネジ付スパナ用	段付き	8	-	40 ～ 200	0 ～ 199.9	10	1個
オネジ付スパナ用	段付き	10	-	40 ～ 200	0 ～ 199.9	10	1個
オネジ付スパナ用	段付き	12	-	50 ～ 200	0 ～ 199.9	10	1個
オネジ付スパナ用	段付き	13	-	50 ～ 250	0 ～ 249.9	10	1個
オネジ付スパナ用	段付き	16	-	50 ～ 250	0 ～ 249.9	10	1個
オネジ付スパナ用	段付き	20	-	50 ～ 250	0 ～ 249.9	10	1個
オネジ付六角レンチ用	ストレート	12	60 ～ 95	50 ～ 130	0 ～ 129.9	10	1個
オネジ付六角レンチ用	ストレート	12	100 ～ 150	50 ～ 130	0 ～ 129.9	10	1個
オネジ付六角レンチ用	ストレート	13	60 ～ 95	50 ～ 200	0 ～ 199.9	10	1個
オネジ付六角レンチ用	ストレート	13	100 ～ 210	50 ～ 200	0 ～ 199.9	10	1個
オネジ付六角レンチ用	ストレート	16	60 ～ 95	50 ～ 200	0 ～ 199.9	10	1個
オネジ付六角レンチ用	ストレート	16	100 ～ 210	50 ～ 200	0 ～ 199.9	10	1個
オネジ付六角レンチ用	ストレート	20	60 ～ 95	50 ～ 250	0 ～ 249.9	10	1個
オネジ付六角レンチ用	ストレート	20	100 ～ 270	50 ～ 250	0 ～ 249.9	10	1個
オネジ付六角レンチ用	ストレート	25	60 ～ 95	50 ～ 250	0 ～ 249.9	10	1個
オネジ付六角レンチ用	ストレート	25	100 ～ 270	50 ～ 250	0 ～ 249.9	10	1個
オネジ付六角レンチ用	ストレート	30	60 ～ 95	60 ～ 250	0 ～ 249.9	10	1個
オネジ付六角レンチ用	ストレート	30	100 ～ 270	60 ～ 250	0 ～ 249.9	10	1個
オネジ付六角レンチ用	ストレート	32	60 ～ 95	60 ～ 250	0 ～ 249.9	10	1個
オネジ付六角レンチ用	ストレート	32	100 ～ 270	60 ～ 250	0 ～ 249.9	10	1個
オネジ付六角レンチ用	ストレート	35	60 ～ 95	60 ～ 300	0 ～ 299.9	10	1個
オネジ付六角レンチ用	ストレート	35	100 ～ 320	60 ～ 300	0 ～ 299.9	10	1個
オネジ付六角レンチ用	ストレート	40	60 ～ 95	60 ～ 300	0 ～ 299.9	10	1個
オネジ付六角レンチ用	ストレート	40	100 ～ 320	60 ～ 300	0 ～ 299.9	10	1個
オネジ付六角レンチ用	段付き	16	60 ～ 95	50 ～ 200	0 ～ 199.9	10	1個
オネジ付六角レンチ用	段付き	16	100 ～ 210	50 ～ 200	0 ～ 199.9	10	1個
オネジ付六角レンチ用	段付き	20	60 ～ 95	50 ～ 250	0 ～ 249.9	10	1個
オネジ付六角レンチ用	段付き	20	100 ～ 270	50 ～ 250	0 ～ 249.9	10	1個
オネジ付六角レンチ用	段付き	25	60 ～ 95	50 ～ 250	0 ～ 249.9	10	1個
オネジ付六角レンチ用	段付き	25	100 ～ 270	50 ～ 250	0 ～ 249.9	10	1個
オネジ付六角レンチ用	段付き	30	60 ～ 95	60 ～ 250	0 ～ 249.9	10	1個
オネジ付六角レンチ用	段付き	30	100 ～ 270	60 ～ 250	0 ～ 249.9	10	1個
オネジ付六角レンチ用	段付き	32	60 ～ 95	60 ～ 250	0 ～ 249.9	10	1個
オネジ付六角レンチ用	段付き	32	100 ～ 270	60 ～ 250	0 ～ 249.9	10	1個
オネジ付六角レンチ用	段付き	35	60 ～ 95	60 ～ 300	0 ～ 299.9	10	1個
オネジ付六角レンチ用	段付き	35	100 ～ 320	60 ～ 300	0 ～ 299.9	10	1個
オネジ付六角レンチ用	段付き	40	60 ～ 95	60 ～ 300	0 ～ 299.9	10	1個
オネジ付六角レンチ用	段付き	40	100 ～ 320	60 ～ 300	0 ～ 299.9	10	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目

詳細情報

基本情報

基本情報

オネジ取付・六角穴付ボルト取付タイプのアンギュラピンとなります。

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

アンギュラピン -オネジ取付タイプ,六角穴付ボルト取付タイプ-のレビュー

4.2平均満足度：4.211件のレビュー

星5
27%
星4
73%
星3
0%
星2
0%
星1
0%

ランナ−

満足度：4.02021/03/28

３プレ−トのランナ−たいぷの場合ランナ−がアンギュラに干渉するのでこちら便利ですね

1人が参考にしています。

満足度：4.02020/12/24

PL面からつけれるので３プレ−トタイプなどに干渉する場合に有効です

1人が参考にしています。

アンギュラ

満足度：4.02020/12/23

アンギュラ加工貫通できない際に使用します冷却干渉するときなどび便利です

1人が参考にしています。

金型スライド移動用

満足度：5.02020/10/31

省スペースで組み込めて座繰り無しで設定できるので設計は楽です。サイズも豊富で段付きもあるのでなお「良し」です。

1人が参考にしています。

金型部品

満足度：5.02020/08/31

省スペースなのでよく使っています。（ツバ付きと使い分けています）サイズ展開が豊富で助かっています。

1人が参考にしています。
