アンギュラピン -タップ付/スパナ取付用タイプ,六角レンチ取付用タイプ-
- 通常単価(税別)
- -
- 税込単価
- -
タップ付・スパナ取付用・六角レンチ取付用タイプのアンギュラピンです。
詳細情報を確認する未確定：候補が40型番あります。
商品情報
外形図・製品仕様
SRの面の輪郭度公差
| 材質 | SUJ2 |
| 硬度 | 58HRC～ |
| （高周波焼入） |
SRの面の輪郭度公差
| 材質 | SUJ2 |
| 硬度 | 58HRC～ |
| （高周波焼入） |
SRの面の輪郭度公差
| 材質 | SUJ2 |
| 硬度 | 58HRC～ |
| （高周波焼入） |
SRの面の輪郭度公差
| 材質 | SUJ2 |
| 硬度 | 58HRC～ |
| （高周波焼入） |
・D≦16は切削加工で六角穴を加工します。
・D≧20は六角穴付のスクリュープラグを埋め込み、接着材（ロックタイトNo.272：耐熱温度230℃）で固定しています。

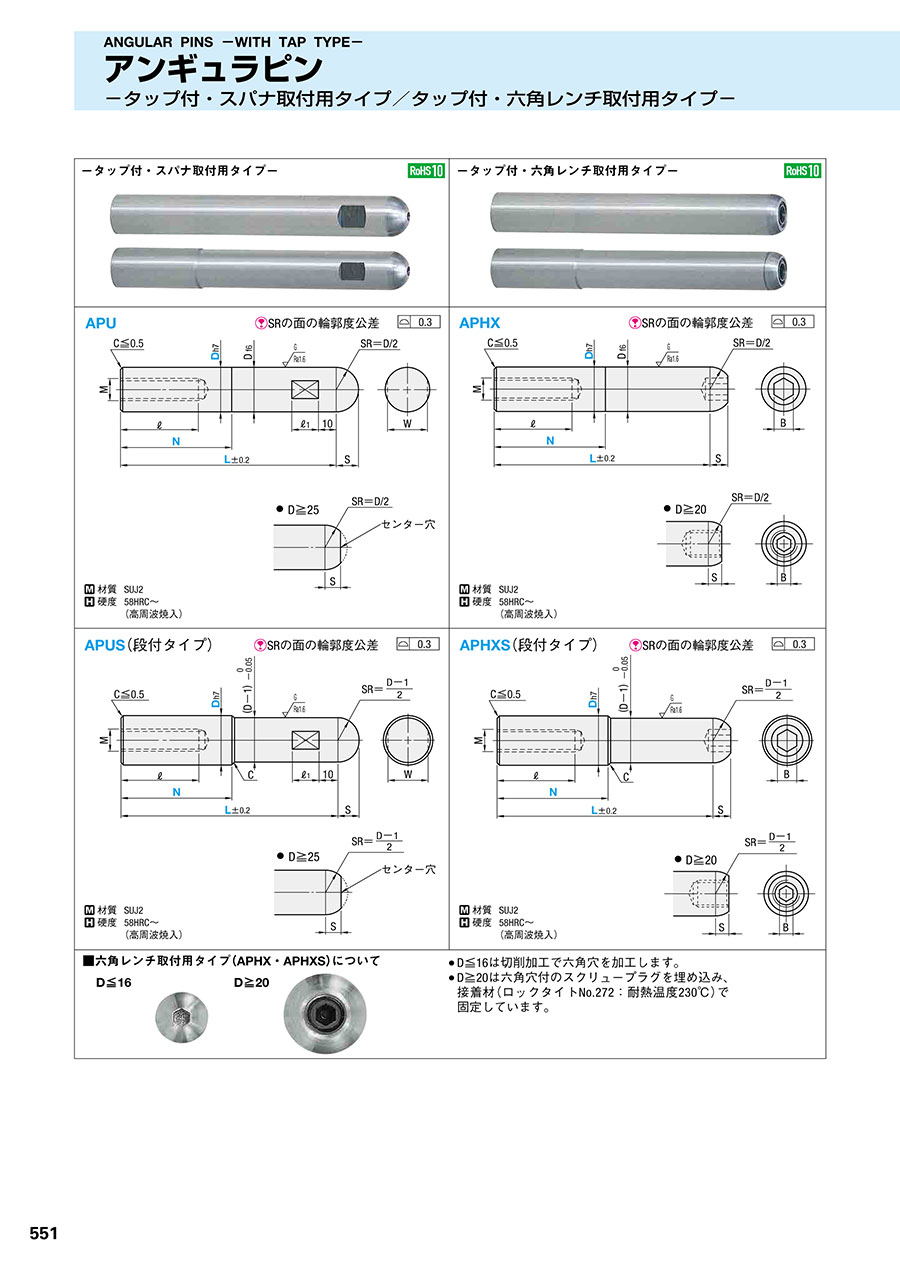

規格表
| D | h7 | f6 | M | ℓ | S | APU・APUS | APHX・APHXS | 型 式 | 指定0.1mm単位 | ||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| APU | APUS | APHX | APHXS | ℓ1 | W | B（六角穴） | Type | D | L | N | |||||
| 10 | 0 -0.015 | -0.013 -0.022 | 6 | 15 | 5 | 4.5 | 3.5 | 3 | 8 | 7 | 5 （切削加工） | APU APHX APUS APHXS （段付タイプ） | 10 | 30.0～200.0 | L＞N≧0 |
| 12 | 0 -0.018 | -0.016 -0.027 | 6 | 5.5 | 4 | 3.5 | 10 | 10 ※（9） | 12 | 35.0～250.0 | |||||
| 13 | 8 | 20 | 6.5 | 6 | 5 | 4 | 10 | 13 | 35.0～250.0 | ||||||
| 16 | 10 | 25 | 8 | 7.5 | 7 | 6 | 13 | 16 | 45.0～250.0 | ||||||
| 20 | 0 -0.021 | -0.020 -0.033 | 12 | 30 | 10 | 10 | 6 | 6 | 12 | 17 | 6 （スクリュープラグ） M12-L15 | 20 | 50.0～350.0 | ||
| 25 | 10 | 10 | 22 | 25 | 50.0～400.0 | ||||||||||
| 30 | 16 | 40 | 18 | 27 | 8 （スクリュープラグ） M16-L20 | 30 | 60.0～400.0 | ||||||||
| 32 | 0 -0.025 | -0.025 -0.041 | 27 | 32 | 60.0～400.0 | ||||||||||
| 35 | 32 | 35 | 60.0～450.0 | ||||||||||||
| 40 | 20 | 40 | 15 | 15 | 15 | 15 | 18 | 36 | 40 | 60.0～450.0 | |||||
| ※APUS12はW9になります。 | |||||||||||||||
注文例
出荷日
追加工
関連情報
