アンギュラピン -ノーマルタイプ-

エコノミータイプ（APZ、APZS）は販売終了となりました。ツバ部角度無しをご要望の方は追加工ATNをご指定ください。

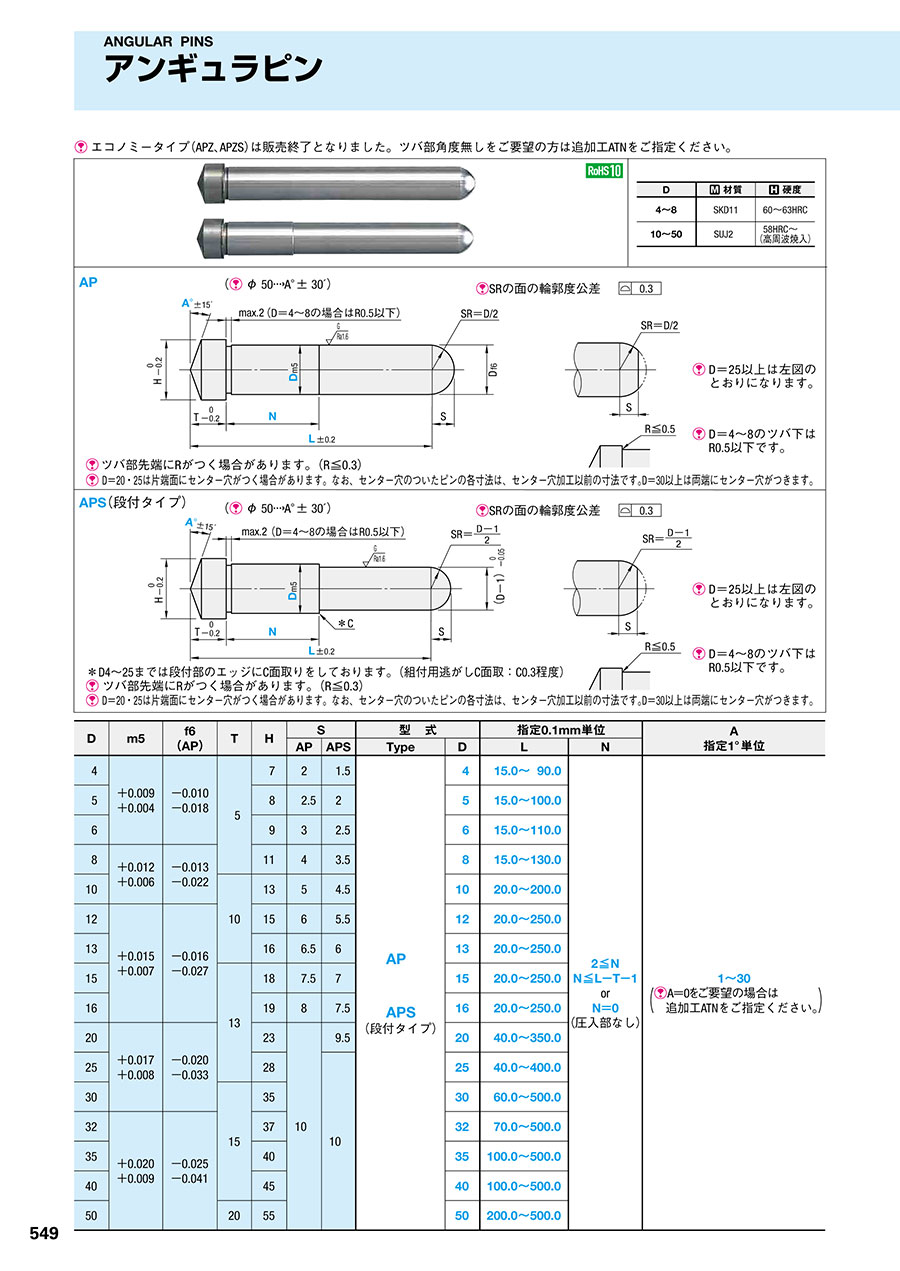

外形図・製品仕様

ツバ部先端にRがつく場合があります。（R≦0.3）
D＝20・25は片端面にセンター穴がつく場合があります。なお、センター穴のついたピンの各寸法は、センター穴加工以前の寸法です。D＝30以上は両端にセンター穴がつきます。

※D4～25までは段付部のエッジにC面取りをしております。（組付用逃がしC面取：C0.3程度）
ツバ部先端にRがつく場合があります。（R≦0.3）
D＝20・25は片端面にセンター穴がつく場合があります。なお、センター穴のついたピンの各寸法は、センター穴加工以前の寸法です。D＝30以上は両端にセンター穴がつきます。

規格表

注文例

出荷日

追加工

関連情報

■ツバ部先端について
• ツバ部角度（A度）加工上、ツバ部先端にわずかにRがつく場合があります。（R≦0.3）
• なお、RのついたピンのT寸・L寸はRがつく以前の寸法です。
