圧縮空気によりキャビティ内部を真空にし、成形品のガス焼けなどを防止するバキュームユニットです。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報

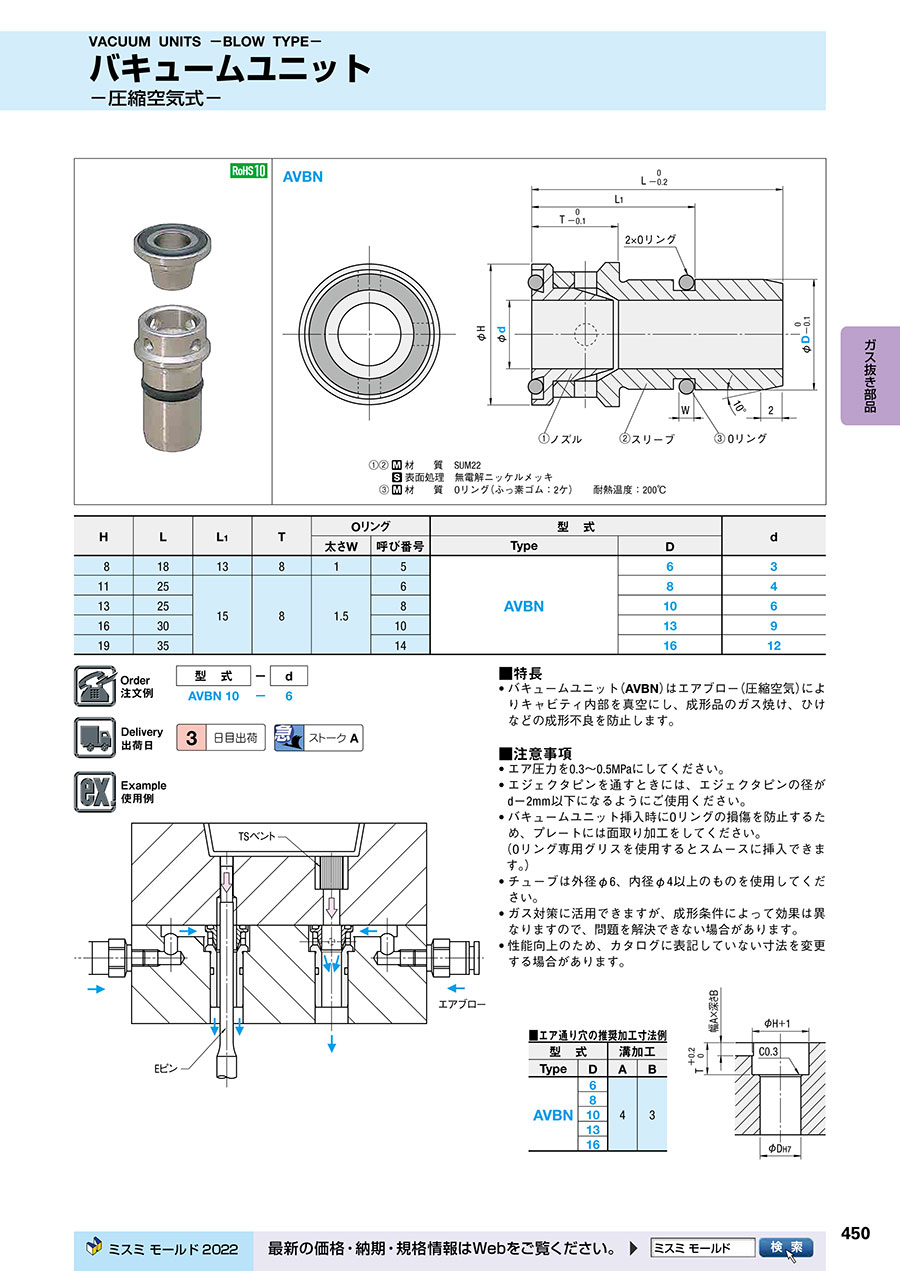

外形図・製品仕様
（1） （2） 材質 SUM22
表面処理 無電解ニッケルメッキ
（3） 材質 Oリング（ふっ素ゴム：2ケ） 耐熱温度：200℃
規格表
| H | L | L1 | T | Oリング | 型 式 | d | ||
|---|---|---|---|---|---|---|---|---|
| 太さW | 呼び番号 | Type | D | |||||
| 8 | 18 | 13 | 8 | 1 | 5 | AVBN | 6 | 3 |
| 11 | 25 | 15 | 8 | 1.5 | 6 | 8 | 4 | |
| 13 | 25 | 8 | 10 | 6 | ||||
| 16 | 30 | 10 | 13 | 9 | ||||
| 19 | 35 | 14 | 16 | 12 | ||||
注文例
出荷日
関連情報
■特長
• バキュームユニット（AVBN）はエアブロー（圧縮空気）によりキャビティ内部を真空にし、成形品のガス焼け、ひけなどの成形不良を防止します。
■注意事項
• エア圧力を0.3～0.5MPaにしてください。
• エジェクタピンを通すときには、エジェクタピンの径がdー2mm以下になるようにご使用ください。
• バキュームユニット挿入時にOリングの損傷を防止するため、プレートには面取り加工をしてください。（Oリング専用グリスを使用するとスムースに挿入できます。）
• チューブは外径φ6、内径φ4以上のものを使用してください。
• ガス対策に活用できますが、成形条件によって効果は異なりますので、問題を解決できない場合があります。
• 性能向上のため、カタログに表記していない寸法を変更する場合があります。
| ■エア通り穴の推奨加工寸法例 | |||
| 型 式 | 溝加工 | ||
|---|---|---|---|
| Type | D | A | B |
| AVBN | 6 | 4 | 3 |
| 8 | |||
| 10 | |||
| 13 | |||
| 16 | |||
