プラ型用部品技術窓口
全長アジャスタブルタイプ用アウトサイドリング
型番
外形図・製品仕様
本ページのアウトサイドリングは P.520・ 522のインサイドアローとの組み合わせに適合します。
■ アウトサイドリング
| D | LA | ℓ1 | ℓ2 | ℓ3 | M（並目） | g | d |
|---|---|---|---|---|---|---|---|
| 6 | 12 | 8 | 4 | 1.0 | M3 | 1.0 | 5.5 |
| 8 | 14 | 10 | 5 | 1.0 | M4 | 1.0 | 7.5 |
| 10 | 16 | 12 | 6 | 1.5 | M5 | 1.5 | 9.5 |
材質 SUS420
硬度 50～53HRC
規格表
■ アウトサイドリング文字指定タイプ
| 表示マーク | |||||||
|---|---|---|---|---|---|---|---|
| 1M （1ヶ所） | 2M （2ヶ所） | 3M （3ヶ所） | 4M （4ヶ所） | 5M （5ヶ所） | 6M （6ヶ所） | 10M （10ヶ所） | 12M （12ヶ所） |
| 刻印位置 | 刻印位置 | 刻印位置 | 刻印位置 | 刻印位置 | 刻印位置 | 刻印位置 | 刻印位置 |
|
|
|
|
|
|
|
|
| アウトサイドリングの 割り出しは10等分です。 | アウトサイドリングの 割り出しは10等分です。 | ||||||
| 各刻印位置に1～3文字まで指定可 | 各刻印位置に1～2文字まで指定可 | 各刻印位置に1文字のみ指定可 | |||||
| 型 式 | 刻印文字（1～3文字指定・表示マークの青文字部） | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Type | 表示マーク | D | 刻印位置①～⑫ | ||||||||
| DTXL-R | 1M 2M 3M 4M 5M 6M 10M 12M | 6 | 1 6 A F K P U Z | 2 7 B G L Q V | 3 8 C H M R W | 4 9 D I N S X | 5 0 E J O T Y |
| |||
| 8 | |||||||||||
| 10 | |||||||||||
／（スラッシュ）は／で、-（マイナス）は＃で、
（スペース）は%でご指定ください。
●アウトサイドリングの割り出し
| 1M・2M・3M・4M・6M・12M | 12等分 |
| 5M・10M | 10等分 |
注文例
出荷日
外形図・製品仕様
| D | LA | ℓ1 | ℓ2 | ℓ3 | M（並目） | g | d |
|---|---|---|---|---|---|---|---|
| 6 | 12 | 8 | 4 | 1.0 | M3 | 1.0 | 5.5 |
| 8 | 14 | 10 | 5 | 1.0 | M4 | 1.0 | 7.5 |
| 10 | 16 | 12 | 6 | 1.5 | M5 | 1.5 | 9.5 |
材質 SUS420
硬度 50 ～ 53HRC
規格表

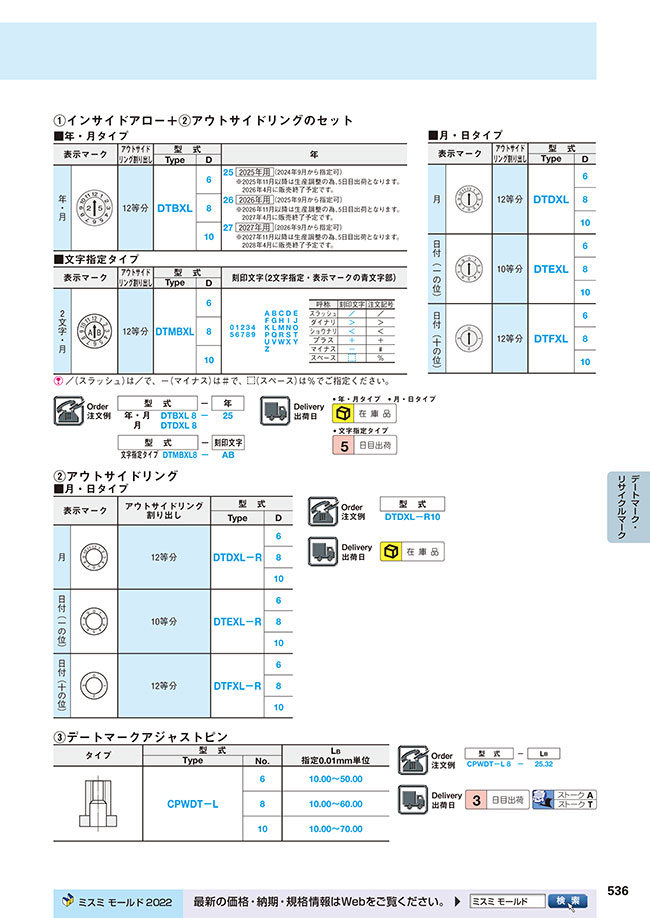

②アウトサイドリング
■月・日タイプ
| 表示マーク | アウトサイドリング 割り出し | 型 式 | ||
|---|---|---|---|---|
| Type | D | |||
| 月 |
| 12等分 | DTDXL-R | 6 |
| 8 | ||||
| 10 | ||||
| 日付 （一の位） |
| 10等分 | DTEXL-R | 6 |
| 8 | ||||
| 10 | ||||
| 日付 （十の位） |
| 12等分 | DTFXL-R | 6 |
| 8 | ||||
| 10 | ||||
注文例
出荷日
絞り込み条件：2 項目の仕様が未選択です
D(外径)(mm)
- 6
- 8
- 10
刻印文字指定
- ※WOSで指定
タイプ
- DTDXL-R
- DTXL-R10M
- DTXL-R12M
- DTXL-R1M
- DTXL-R2M
- DTXL-R3M
- DTXL-R4M
- DTXL-R5M
- DTXL-R6M
- DTXL10M
- DTXL12M
- DTXL2M
- DTXL3M
- DTXL4M
- DTXL5M
CAD
- 2D
- 3D
出荷日
- すべて
- 当日出荷可能
- 5日以内
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
7,960円 ( 8,756円 ) | 在庫品1日目当日出荷可能 |
7,800円 ( 8,580円 ) | 在庫品1日目当日出荷可能 |
7,980円 ( 8,778円 ) | 在庫品1日目当日出荷可能 |
7,960円 ( 8,756円 ) | 在庫品1日目当日出荷可能 |
7,800円 ( 8,580円 ) | 在庫品1日目当日出荷可能 |
7,980円 ( 8,778円 ) | 在庫品1日目当日出荷可能 |
7,450円 ( 8,195円 ) | 在庫品1日目当日出荷可能 |
7,290円 ( 8,019円 ) | 在庫品1日目当日出荷可能 |
7,530円 ( 8,283円 ) | 在庫品1日目当日出荷可能 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
詳細情報
基本情報
全長アジャスタブルタイプのデートマーク用アウトサイドリングです。
