金型デートマークセット（全長アジャスタブルタイプ）

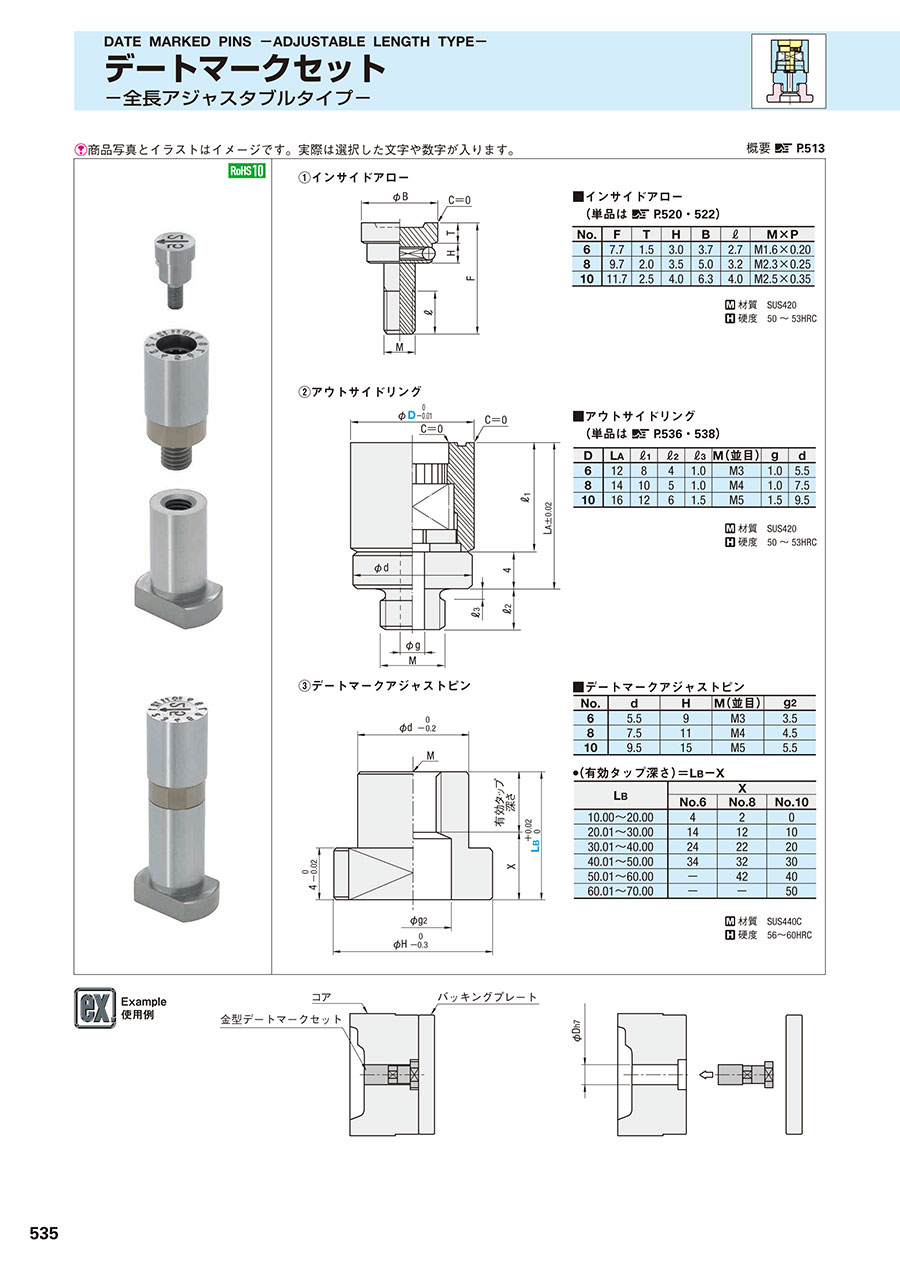

カタログ |P.535

数量スライド割引
一部当日出荷可能

4.3

平均満足度4.3

この商品のレビューをみる（3件）

通常単価(税別): -

税込単価: -

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

全長アジャスタブルタイプ用アウトサイドリング

通常価格(税別)： 7,290円 (税込価格：8,019円)

通常出荷日：在庫品1日目

全長アジャスタブルタイプの金型デートマークセットとなります。

詳細情報を確認する

取付方式
コアピン取付式
インサイドアロー交換方式
PL面交換タイプ

ご注意

本商品ページ上では型番確定できません。必ずWOS「型番見積/注文」にて指定文字を入力の上、ご注文ください。
また刻印文字として＊は指定できません。＊を残したまま型番確定しないようご注意ください。

無料3D-CADライブラリー申し込み受付中

未確定：候補が45型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

概要 P.513

外形図・製品仕様


■ インサイドアロー
（単品は P.520・ 522）
No.	F	T	H	B	ℓ	M×P
6	7.7	1.5	3.0	3.7	2.7	M1.6×0.20
8	9.7	2.0	3.5	5.0	3.2	M2.3×0.25
10	11.7	2.5	4.0	6.3	4.0	M2.5×0.35

					材質 SUS420 硬度 50 ～ 53HRC


■ アウトサイドリング
（単品は P.536・ 538）
D	L_A	ℓ₁	ℓ₂	ℓ₃	M（並目）	g	d
6	12	8	4	1.0	M3	1.0	5.5
8	14	10	5	1.0	M4	1.0	7.5
10	16	12	6	1.5	M5	1.5	9.5

					材質 SUS420 硬度 50 ～ 53HRC


■ デートマークアジャストピン
No.	d	H	M（並目）	g2
6	5.5	9	M3	3.5
8	7.5	11	M4	4.5
10	9.5	15	M5	5.5

●（有効タップ深さ）＝L_BーX
L_B		X
L_B		No.6	No.8	No.10
10.00～20.00		4	2	0
20.01～30.00		14	12	10
30.01～40.00		24	22	20
40.01～50.00		34	32	30
50.01～60.00		-	42	40
60.01～70.00		-	-	50

			材質 SUS440C 硬度 56～60HRC

規格表

①インサイドアロー+②アウトサイドリングのセット

■年・月タイプ

表示マーク	アウトサイドリング割り出し	型式		年
表示マーク	アウトサイドリング割り出し	Type	D	年
年・月	12等分	DTBXL	6	25 2025年用 ※ 2025年11月以降は生産調整の為、5日目出荷となります。 2026年4月に販売終了予定です。 26 2026年用（2025年9月から指定可） ※ 2026年11月以降は生産調整の為、5日目出荷となります。 2027年4月に販売終了予定です。 27 2027年用（2026年9月から指定可） ※ 2027年11月以降は生産調整の為、5日目出荷となります。 2028年4月に販売終了予定です。
			8
			10

■文字指定タイプ

表示マーク	アウトサイドリング割り出し	型式		刻印文字（2文字指定・表示マークの青文字部）
表示マーク	アウトサイドリング割り出し	Type	D	刻印文字（2文字指定・表示マークの青文字部）
2文字・月	12等分	DTMBXL	6		0 1 2 3 4 5 6 7 8 9	A F K P U Z	B G L Q V	C H M R W	D I N S X	E J O T Y
			8
			10

／（スラッシュ）は／で、-（マイナス）は＃で、金型デートマークセット（全長アジャスタブルタイプ）（スペース）は%でご指定ください。

■月・日タイプ

表示マーク	アウトサイドリング割り出し	型式
表示マーク	アウトサイドリング割り出し	Type	D
月	12等分	DTDXL	6
			8
			10
日付（一の位）	10等分	DTEXL	6
			8
			10
日付（十の位）	12等分	DTFXL	6
			8
			10

注文例

出荷日

規格表

③デートマークアジャストピン

タイプ	型式		L_B 指定0.01mm単位
タイプ	Type	No.	L_B 指定0.01mm単位
	CPWDT-L	6	10.00～50.00
		8	10.00～60.00
		10	10.00～70.00

注文例

出荷日

外形図・製品仕様


■ インサイドアロー
（単品は P.520・ 522）
No.	F	T	H	B	ℓ	M×P
6	7.7	1.5	3.0	3.7	2.7	M1.6×0.20
8	9.7	2.0	3.5	5.0	3.2	M2.3×0.25
10	11.7	2.5	4.0	6.3	4.0	M2.5×0.35

					材質 SUS420 硬度 50 ～ 53HRC


■ アウトサイドリング
（単品は P.536・ 538）
D	L_A	ℓ₁	ℓ₂	ℓ₃	M（並目）	g	d
6	12	8	4	1.0	M3	1.0	5.5
8	14	10	5	1.0	M4	1.0	7.5
10	16	12	6	1.5	M5	1.5	9.5

					材質 SUS420 硬度 50 ～ 53HRC

規格表

■アウトサイドリングインサイドアローセット文字指定タイプ

表示マーク
1M （1ヶ所）	2M （2ヶ所）	3M （3ヶ所）	4M （4ヶ所）	5M （5ヶ所）	6M （6ヶ所）	10M （10ヶ所）	12M （12ヶ所）
刻印位置	刻印位置	刻印位置	刻印位置	刻印位置	刻印位置	刻印位置	刻印位置

				アウトサイドリングの割り出しは10等分です。		アウトサイドリングの割り出しは10等分です。
各刻印位置に1～3文字まで指定可			各刻印位置に1～2文字まで指定可			各刻印位置に1文字のみ指定可

型式			刻印文字（1～3文字指定・表示マークの青文字部）
Type	表示マーク	D	刻印位置①～⑫
DTXL	1M 2M 3M 4M 5M 6M 10M 12M	6		1 6 A F K P U Z	2 7 B G L Q V	3 8 C H M R W	4 9 D I N S X	5 0 E J O T Y
		8
		10

／（スラッシュ）は／で、-（マイナス）は＃で、金型デートマークセット（全長アジャスタブルタイプ）（スペース）は%でご指定ください。

●アウトサイドリングの割り出し

1M・2M・3M・4M・6M・12M	12等分
5M・10M	10等分

注文例

出荷日

型番リスト

表示件数

型番

D(外径)

(mm)

年

(年)

文字タイプ

表示マーク

矢印深さ

アウトサイドリング外周テーパ有無

構成部品

アウトサイドリング指定文字数

月表示

仕様

全長L寸

(mm)

RoHS?

最小発注数量

6	-	-	-	-	-	-	-	-	-	10 ～ 50	10	1個
8	-	-	-	-	-	-	-	-	-	10 ～ 60	10	1個
10	-	-	-	-	-	-	-	-	-	10 ～ 70	10	1個
6	25	凹文字	年・月	通常	無	インサイドアロー+アウトサイドリング	-	10/11/12表示	年・月タイプ	-	10	1個
6	26	凹文字	年・月	通常	無	インサイドアロー+アウトサイドリング	-	10/11/12表示	年・月タイプ	-	10	1個
8	25	凹文字	年・月	通常	無	インサイドアロー+アウトサイドリング	-	10/11/12表示	年・月タイプ	-	10	1個
8	26	凹文字	年・月	通常	無	インサイドアロー+アウトサイドリング	-	10/11/12表示	年・月タイプ	-	10	1個
10	25	凹文字	年・月	通常	無	インサイドアロー+アウトサイドリング	-	10/11/12表示	年・月タイプ	-	10	1個
10	26	凹文字	年・月	通常	無	インサイドアロー+アウトサイドリング	-	10/11/12表示	年・月タイプ	-	10	1個
6	-	凹文字	月	通常	無	インサイドアロー+アウトサイドリング	-	10/11/12表示	月・日タイプ	-	10	1個
8	-	凹文字	月	通常	無	インサイドアロー+アウトサイドリング	-	10/11/12表示	月・日タイプ	-	10	1個
10	-	凹文字	月	通常	無	インサイドアロー+アウトサイドリング	-	10/11/12表示	月・日タイプ	-	10	1個
6	-	凹文字	日付（一の位）	通常	無	インサイドアロー+アウトサイドリング	-	-	月・日タイプ	-	10	1個
8	-	凹文字	日付（一の位）	通常	無	インサイドアロー+アウトサイドリング	-	-	月・日タイプ	-	10	1個
10	-	凹文字	日付（一の位）	通常	無	インサイドアロー+アウトサイドリング	-	-	月・日タイプ	-	10	1個
6	-	凹文字	日付（十の位）	通常	無	インサイドアロー+アウトサイドリング	-	-	月・日タイプ	-	10	1個
8	-	凹文字	日付（十の位）	通常	無	インサイドアロー+アウトサイドリング	-	-	月・日タイプ	-	10	1個
10	-	凹文字	日付（十の位）	通常	無	インサイドアロー+アウトサイドリング	-	-	月・日タイプ	-	10	1個
6	-	凹文字	インサイドアロー文字指定	通常	無	インサイドアロー+アウトサイドリング	-	10/11/12表示	文字指定タイプ	-	10	1個
8	-	凹文字	インサイドアロー文字指定	通常	無	インサイドアロー+アウトサイドリング	-	10/11/12表示	文字指定タイプ	-	10	1個
10	-	凹文字	インサイドアロー文字指定	通常	無	インサイドアロー+アウトサイドリング	-	10/11/12表示	文字指定タイプ	-	10	1個
6	-	凹文字	アウトサイドリング文字指定	通常	無	インサイドアロー+アウトサイドリング	1ヶ所	-	アウトサイドリング文字指定	-	10	1個
8	-	凹文字	アウトサイドリング文字指定	通常	無	インサイドアロー+アウトサイドリング	1ヶ所	-	アウトサイドリング文字指定	-	10	1個
10	-	凹文字	アウトサイドリング文字指定	通常	無	インサイドアロー+アウトサイドリング	1ヶ所	-	アウトサイドリング文字指定	-	10	1個
6	-	凹文字	アウトサイドリング文字指定	通常	無	インサイドアロー+アウトサイドリング	2ヶ所	-	アウトサイドリング文字指定	-	10	1個
8	-	凹文字	アウトサイドリング文字指定	通常	無	インサイドアロー+アウトサイドリング	2ヶ所	-	アウトサイドリング文字指定	-	10	1個
10	-	凹文字	アウトサイドリング文字指定	通常	無	インサイドアロー+アウトサイドリング	2ヶ所	-	アウトサイドリング文字指定	-	10	1個
6	-	凹文字	アウトサイドリング文字指定	通常	無	インサイドアロー+アウトサイドリング	3ヶ所	-	アウトサイドリング文字指定	-	10	1個
8	-	凹文字	アウトサイドリング文字指定	通常	無	インサイドアロー+アウトサイドリング	3ヶ所	-	アウトサイドリング文字指定	-	10	1個
10	-	凹文字	アウトサイドリング文字指定	通常	無	インサイドアロー+アウトサイドリング	3ヶ所	-	アウトサイドリング文字指定	-	10	1個
6	-	凹文字	アウトサイドリング文字指定	通常	無	インサイドアロー+アウトサイドリング	4ヶ所	-	アウトサイドリング文字指定	-	10	1個
8	-	凹文字	アウトサイドリング文字指定	通常	無	インサイドアロー+アウトサイドリング	4ヶ所	-	アウトサイドリング文字指定	-	10	1個
10	-	凹文字	アウトサイドリング文字指定	通常	無	インサイドアロー+アウトサイドリング	4ヶ所	-	アウトサイドリング文字指定	-	10	1個
6	-	凹文字	アウトサイドリング文字指定	通常	無	インサイドアロー+アウトサイドリング	5ヶ所	-	アウトサイドリング文字指定	-	10	1個
8	-	凹文字	アウトサイドリング文字指定	通常	無	インサイドアロー+アウトサイドリング	5ヶ所	-	アウトサイドリング文字指定	-	10	1個
10	-	凹文字	アウトサイドリング文字指定	通常	無	インサイドアロー+アウトサイドリング	5ヶ所	-	アウトサイドリング文字指定	-	10	1個
6	-	凹文字	アウトサイドリング文字指定	通常	無	インサイドアロー+アウトサイドリング	6ヶ所	-	アウトサイドリング文字指定	-	10	1個
8	-	凹文字	アウトサイドリング文字指定	通常	無	インサイドアロー+アウトサイドリング	6ヶ所	-	アウトサイドリング文字指定	-	10	1個
10	-	凹文字	アウトサイドリング文字指定	通常	無	インサイドアロー+アウトサイドリング	6ヶ所	-	アウトサイドリング文字指定	-	10	1個
6	-	凹文字	アウトサイドリング文字指定	通常	無	インサイドアロー+アウトサイドリング	10ヶ所	-	アウトサイドリング文字指定	-	10	1個
8	-	凹文字	アウトサイドリング文字指定	通常	無	インサイドアロー+アウトサイドリング	10ヶ所	-	アウトサイドリング文字指定	-	10	1個
10	-	凹文字	アウトサイドリング文字指定	通常	無	インサイドアロー+アウトサイドリング	10ヶ所	-	アウトサイドリング文字指定	-	10	1個
6	-	凹文字	アウトサイドリング文字指定	通常	無	インサイドアロー+アウトサイドリング	12ヶ所	-	アウトサイドリング文字指定	-	10	1個
8	-	凹文字	アウトサイドリング文字指定	通常	無	インサイドアロー+アウトサイドリング	12ヶ所	-	アウトサイドリング文字指定	-	10	1個
10	-	凹文字	アウトサイドリング文字指定	通常	無	インサイドアロー+アウトサイドリング	12ヶ所	-	アウトサイドリング文字指定	-	10	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
11,380円 ( 12,518円 )	5日目
11,380円 ( 12,518円 )	在庫品1日目当日出荷可能
11,310円 ( 12,441円 )	5日目
11,310円 ( 12,441円 )	在庫品1日目当日出荷可能
11,580円 ( 12,738円 )	5日目
11,580円 ( 12,738円 )	在庫品1日目当日出荷可能
10,930円 ( 12,023円 )	在庫品1日目当日出荷可能
10,860円 ( 11,946円 )	在庫品1日目当日出荷可能
11,130円 ( 12,243円 )	在庫品1日目当日出荷可能
10,930円 ( 12,023円 )	在庫品1日目当日出荷可能
10,860円 ( 11,946円 )	在庫品1日目当日出荷可能
11,130円 ( 12,243円 )	在庫品1日目当日出荷可能
10,420円 ( 11,462円 )	在庫品1日目当日出荷可能
10,350円 ( 11,385円 )	在庫品1日目当日出荷可能
10,680円 ( 11,748円 )	在庫品1日目当日出荷可能
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目

詳細情報

基本情報

基本情報

全長アジャスタブルタイプの金型デートマークセットとなります。

ご注意

本商品ページ上では型番確定できません。必ずWOS「型番見積/注文」にて指定文字を入力の上、ご注文ください。
また刻印文字として＊は指定できません。＊を残したまま型番確定しないようご注意ください。

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
