フライスプレート -STAVAX/直角度精度0.015/標準タイプ/フリーサイズタイプ-
未確定：候補が2型番あります。
商品情報
外形図・製品仕様
| 型式 | 材質 | 硬度 | 面取り |
|---|---|---|---|
| STAVAXFP |
| 27～35HRC | 全周糸面取り |
はウッデホルム株式会社の登録商標です。
規格表
■標準タイプ
| 型式 | A | B | T | ||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| STAVAXFP | 10 | 10 | 5 | 6 | 8 | 10 | 13 | 15 | 20 | 25 | 30 | 35 | 40 | 50 | |||||||||||
| 20 | 10 | 20 | |||||||||||||||||||||||
| 40 | 10 | 20 | 40 | ||||||||||||||||||||||
| 60 | 10 | 20 | 40 | 60 | |||||||||||||||||||||
| 80 | 10 | 20 | 40 | 60 | 80 | ||||||||||||||||||||
| 100 | 10 | 20 | 40 | 60 | 80 | 100 | |||||||||||||||||||
| 125 | 20 | 40 | 60 | 80 | 100 | 5 | 6 | 8 | 10 | 13 | 15 | 20 | 25 | 30 | 35 | 40 | 50 | ||||||||
| 125 | 10 | 13 | 15 | 20 | 25 | 30 | 35 | 40 | 50 | ||||||||||||||||
| 150 | 20 | 40 | 60 | 80 | 100 | 5 | 6 | 8 | 10 | 13 | 15 | 20 | 25 | 30 | 35 | 40 | 50 | ||||||||
| 125 | 150 | 10 | 13 | 15 | 20 | 25 | 30 | 35 | 40 | 50 | |||||||||||||||
| 180 | 20 | 40 | 60 | 80 | 100 | 5 | 6 | 8 | 10 | 13 | 15 | 20 | 25 | 30 | 35 | 40 | 50 | ||||||||
| 125 | 150 | 180 | 10 | 13 | 15 | 20 | 25 | 30 | 35 | 40 | 50 | ||||||||||||||
| 200 | 20 | 40 | 60 | 80 | 100 | 5 | 6 | 8 | 10 | 13 | 15 | 20 | 25 | 30 | 35 | 40 | 50 | ||||||||
| 125 | 150 | 180 | 200 | 10 | 13 | 15 | 20 | 25 | 30 | 35 | 40 | 50 | |||||||||||||
| 250 | 40 | 60 | 80 | 100 | 125 | 150 | 180 | 200 | 250 | ||||||||||||||||
| 300 | 40 | 60 | 80 | 100 | 125 | 150 | 180 | 200 | 250 | 300 | |||||||||||||||
注文例
| 型式 | - | A | - | B | - | T | |
| STAVAXFP | - | 10 | - | 10 | - | 5 |
出荷日
外形図・製品仕様
| 型式 | 材質 | 硬度 | 面取り |
|---|---|---|---|
| F-STAVAXFP |
| 27～35HRC | 全周糸面取り |
はウッデホルム株式会社の登録商標です。
規格表
■フリーサイズタイプ・A寸指定1mm
型式 | A | B | T | |||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| F-STAVAXFP | 20～29 | 20 | 40 | 5 | 6 | 8 | 10 | 13 | 15 | 20 | 25 | 30 | 35 | 40 | 50 | |||||||||
| 30～49 | 20 | 40 | 60 | 80 | 100 | |||||||||||||||||||
| 50～100 | 20 | 40 | 60 | 80 | 100 | |||||||||||||||||||
| 125 | 10 | 13 | 15 | 20 | 25 | 30 | 35 | 40 | 50 | |||||||||||||||
| 101～150 | 20 | 40 | 60 | 80 | 100 | 5 | 6 | 8 | 10 | 13 | 15 | 20 | 25 | 30 | 35 | 40 | 50 | |||||||
| 125 | 150 | 180 | 200 | 10 | 13 | 15 | 20 | 25 | 30 | 35 | 40 | 50 | ||||||||||||
| 151～200 | 20 | 40 | 60 | 80 | 100 | 5 | 6 | 8 | 10 | 13 | 15 | 20 | 25 | 30 | 35 | 40 | 50 | |||||||
| 125 | 150 | 180 | 200 | 10 | 13 | 15 | 20 | 25 | 30 | 35 | 40 | 50 | ||||||||||||
| 201～250 | 40 | 60 | 80 | 100 | 125 | 150 | 180 | 200 | 250 | |||||||||||||||
| 251～300 | 40 | 60 | 80 | 100 | 125 | 150 | 180 | 200 | 250 | 300 | ||||||||||||||
注文例
| 型式 | - | A | - | B | - | T | |
| F-STAVAXFP | - | 175 | - | 60 | - | 15 |
出荷日
追加工
| 型式 | - | A | - | B | - | T | - | （フリーサイズB・T寸法） | - | （CC・AB・TK…etc.） | |||
| F-STAVAXFP | - | 175 | - | 60 | - | 15 | - | BC58 | - | TC14 | - | CC0.5 | ||

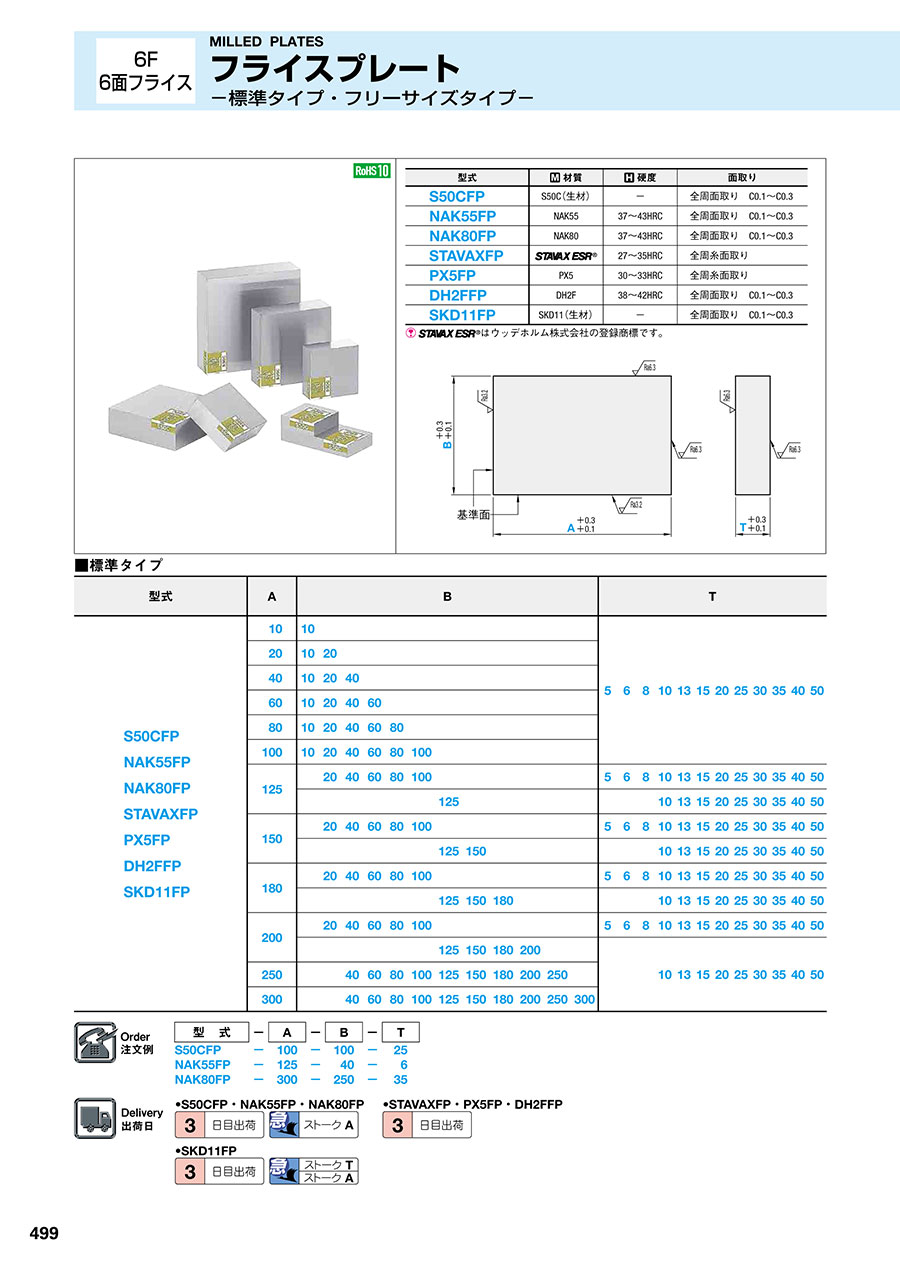

カタログ
フライスプレート -STAVAX/直角度精度0.015/標準タイプ/フリーサイズタイプ-のレビュー
焼き
4
4.02021/03/29
HRC５２～５４度あたりですと
こちらがちょうどよい材質に
なります
切削もしやすいです
0人が参考にしています。
スタ−バックス
4
4.02021/03/29
焼き入れ時は
スタ−バックス指定がある際は
使用します
ない場合はＳ−ＳＴＡＲ使います
0人が参考にしています。
焼いれ
4
4.02019/11/21
やきいれ前かこうじ
研磨ではなくてよいので
こちらの商品でりようしてます
0人が参考にしています。
入れ子
4
4.02019/08/03
いつも大変お世話になります
バリエ−ションも豊富で
価格的にもリーズナブルです
0人が参考にしています。
入れ子
4
4.02019/08/03
いつも大変お世話になります
バリエ−ションも豊富で
納期も早く助かりますし
価格的にもリーズナブルです
0人が参考にしています。
