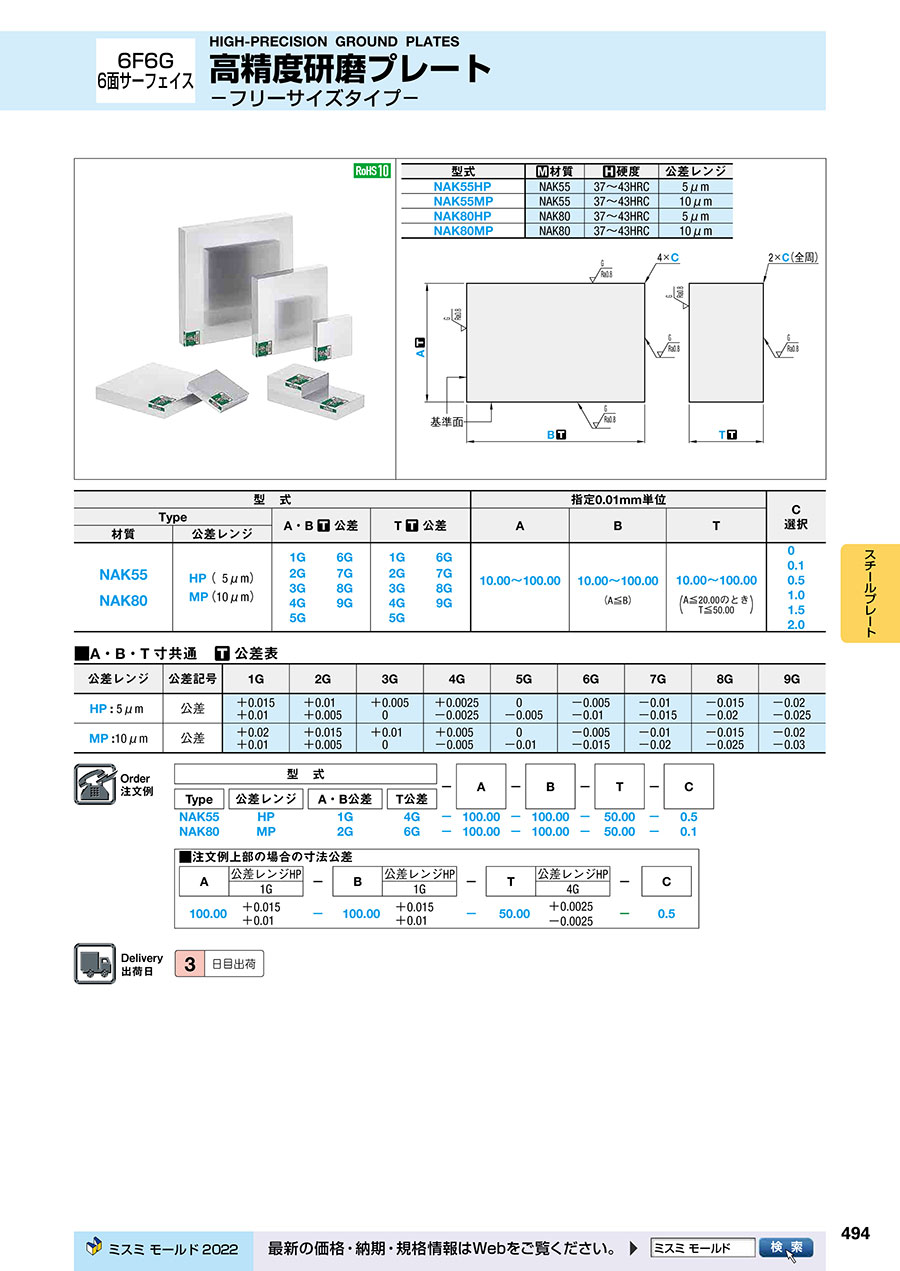

高精度研磨プレート -NAK55/直角度精度0.005/フリーサイズタイプ-
- 通常単価(税別)
- -
- 税込単価
- -
NAK55・直角度精度0.005・フリーサイズタイプの高精度研磨プレートです。
詳細情報を確認する未確定：候補が162型番あります。
商品情報
外形図・製品仕様
| 型式 | 材質 | 硬度 | 公差レンジ |
|---|---|---|---|
| NAK55HP | NAK55 | 37～43HRC | 5μm |
| NAK55MP | NAK55 | 37～43HRC | 10μm |
規格表
| 型 式 | 指定0.01mm単位 | C 選択 | |||||||
|---|---|---|---|---|---|---|---|---|---|
| Type | A・B 公差 | T 公差 | A | B | T | ||||
| 材質 | 公差レンジ | ||||||||
| NAK55 | HP （ 5μm） MP （10μm） | 1G 6G 2G 7G 3G 8G 4G 9G 5G | 1G 6G 2G 7G 3G 8G 4G 9G 5G | 10.00～100.00 | 10.00～100.00 （A≦B） | 10.00～100.00 （A≦20.00のとき T≦50.00） | 0 0.1 0.5 1.0 1.5 2.0 | ||
■A・B・T 寸共通 公差表
| 公差レンジ | 公差記号 | 1G | 2G | 3G | 4G | 5G | 6G | 7G | 8G | 9G |
|---|---|---|---|---|---|---|---|---|---|---|
| HP : 5μm | 公差 | +0.015 +0.01 | +0.01 +0.005 | +0.005 0 | +0.0025 -0.0025 | 0 -0.005 | -0.005 -0.01 | -0.01 -0.015 | -0.015 -0.02 | -0.02 -0.025 |
| MP : 10μm | 公差 | +0.02 +0.01 | +0.015 +0.005 | +0.01 0 | +0.005 -0.005 | 0 -0.01 | -0.005 -0.015 | -0.01 -0.02 | -0.015 -0.025 | -0.02 -0.03 |
注文例
出荷日
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
