ミスミ

入れ子止め -テーパータイプ-

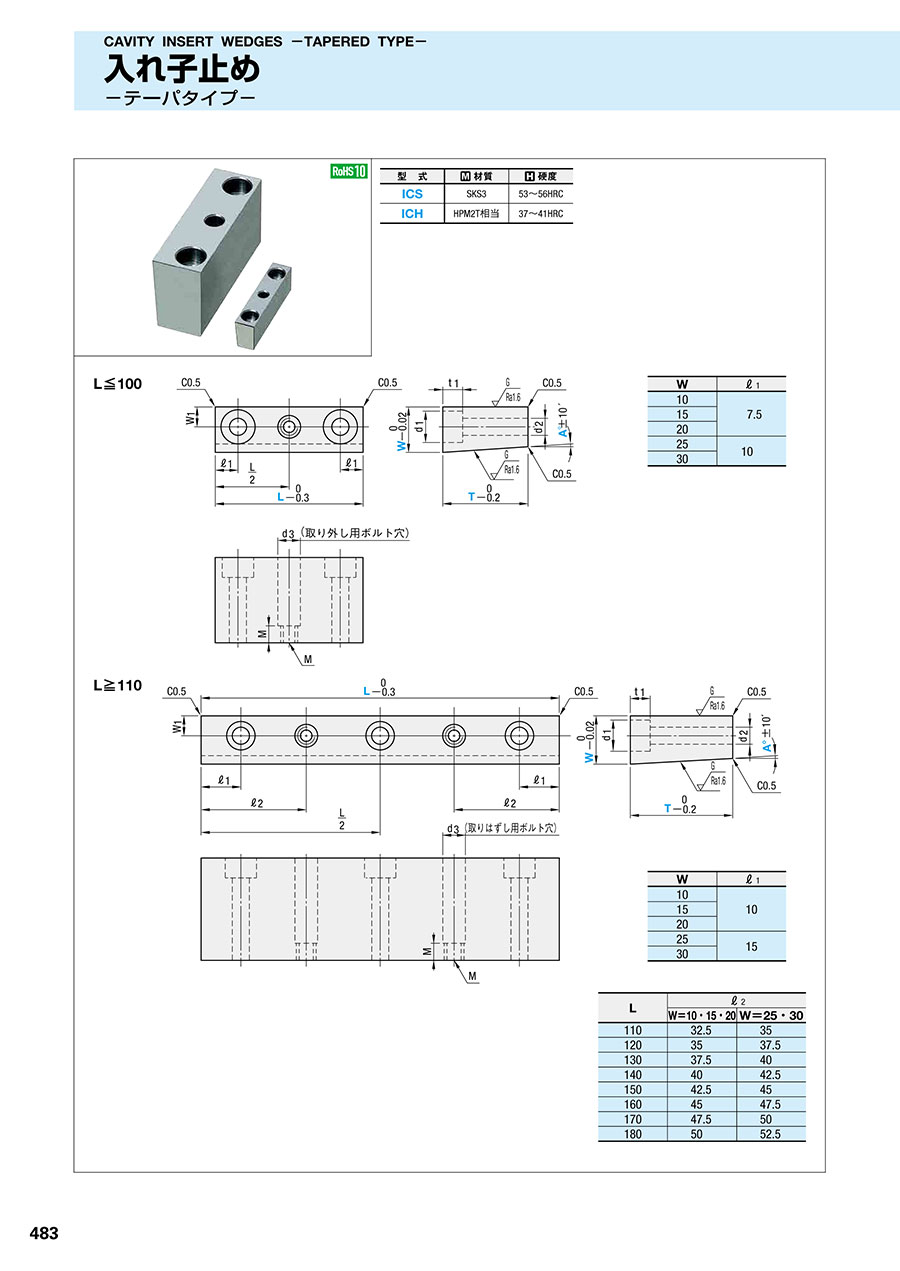

カタログ |P.483

平均満足度4.0

この商品のレビューをみる（11件）

通常単価(税別): -

税込単価: -

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

入れ子止め用スペーサ

通常出荷日：5 日目～

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

入れ子止め -ボルト穴位置フリータイプ-

通常出荷日：5 日目～

テーパータイプの入れ子止めです。材質は合金工具鋼、HPM2T相当より選択可能で...

詳細情報を確認する

無料3D-CADライブラリー申し込み受付中

未確定：候補が70型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図・製品仕様

型式	材質	硬度
ICS	SKS3	53～56HRC
ICH	HPM2T相当	37～41HRC

W	ℓ₁
10	7.5
15
20
25	10
30	10

W	ℓ₁
10	10
15
20
25	15
30	15

L	ℓ₂
L	W＝10・15・20		W＝25・30
110		32.5		35
120		35		37.5
130		37.5		40
140		40		42.5
150		42.5		45
160		45		47.5
170		47.5		50
180		50		52.5

規格表

d1	d2	d3	t1	M	W1	型式		T	L 指定10mm単位	A
d1	d2	d3	t1	M	W1	Type	W	T	L 指定10mm単位	A
8	4.5	5	5	4	5	ICS （SKS3） ICH （HPM2T相当）	10	15	30～100	1 3 5
								20	30～100
								^※25	30～180
								^※30	30～180
11	6.5	7	7	6	6.5		15	20	40～180
								25
								30
								35
								40
								^※45
								^※50
					7		20	20
								25
								30
								35
								40
								45
								50
								60
								70
								80
14	9	9	9	8	9		25	30	50～180
								35
								40
								45
								50
								60
								70
								80
					11		30	40
								45
								50
								60
								70
								80
※W10-T25／30・W15-T45／50の場合は、A1・3のみ選択可能

注文例

出荷日

型番リスト

表示件数

型番

ICH10-15-L[30-100/10]-A[1,3,5]

ICH10-20-L[30-100/10]-A[1,3,5]

ICH10-25-L[30-180/10]-A[1,3]

ICH10-30-L[30-180/10]-A[1,3]

ICH15-20-L[40-180/10]-A[1,3,5]

ICH15-25-L[40-180/10]-A[1,3,5]

ICH15-30-L[40-180/10]-A[1,3,5]

ICH15-35-L[40-180/10]-A[1,3,5]

ICH15-40-L[40-180/10]-A[1,3,5]

ICH15-45-L[40-180/10]-A[1,3]

ICH15-50-L[40-180/10]-A[1,3]

ICH20-20-L[40-180/10]-A[1,3,5]

ICH20-25-L[40-180/10]-A[1,3,5]

ICH20-30-L[40-180/10]-A[1,3,5]

ICH20-35-L[40-180/10]-A[1,3,5]

ICH20-40-L[40-180/10]-A[1,3,5]

ICH20-45-L[40-180/10]-A[1,3,5]

ICH20-50-L[40-180/10]-A[1,3,5]

ICH20-60-L[40-180/10]-A[1,3,5]

ICH20-70-L[40-180/10]-A[1,3,5]

ICH20-80-L[40-180/10]-A[1,3,5]

ICH25-30-L[50-180/10]-A[1,3,5]

ICH25-35-L[50-180/10]-A[1,3,5]

ICH25-40-L[50-180/10]-A[1,3,5]

ICH25-45-L[50-180/10]-A[1,3,5]

ICH25-50-L[50-180/10]-A[1,3,5]

ICH25-60-L[50-180/10]-A[1,3,5]

ICH25-70-L[50-180/10]-A[1,3,5]

ICH25-80-L[50-180/10]-A[1,3,5]

ICH30-40-L[50-180/10]-A[1,3,5]

ICH30-45-L[50-180/10]-A[1,3,5]

ICH30-50-L[50-180/10]-A[1,3,5]

ICH30-60-L[50-180/10]-A[1,3,5]

ICH30-70-L[50-180/10]-A[1,3,5]

ICH30-80-L[50-180/10]-A[1,3,5]

ICS10-15-L[30-100/10]-A[1,3,5]

ICS10-20-L[30-100/10]-A[1,3,5]

ICS10-25-L[30-180/10]-A[1,3]

ICS10-30-L[30-180/10]-A[1,3]

ICS15-20-L[40-180/10]-A[1,3,5]

ICS15-25-L[40-180/10]-A[1,3,5]

ICS15-30-L[40-180/10]-A[1,3,5]

ICS15-35-L[40-180/10]-A[1,3,5]

ICS15-40-L[40-180/10]-A[1,3,5]

ICS15-45-L[30-180/10]-A[1,3]

ICS15-50-L[30-180/10]-A[1,3]

ICS20-20-L[40-180/10]-A[1,3,5]

ICS20-25-L[40-180/10]-A[1,3,5]

ICS20-30-L[40-180/10]-A[1,3,5]

ICS20-35-L[40-180/10]-A[1,3,5]

ICS20-40-L[40-180/10]-A[1,3,5]

ICS20-45-L[40-180/10]-A[1,3,5]

ICS20-50-L[40-180/10]-A[1,3,5]

ICS20-60-L[40-180/10]-A[1,3,5]

ICS20-70-L[40-180/10]-A[1,3,5]

ICS20-80-L[40-180/10]-A[1,3,5]

ICS25-30-L[50-180/10]-A[1,3,5]

ICS25-35-L[50-180/10]-A[1,3,5]

ICS25-40-L[50-180/10]-A[1,3,5]

ICS25-45-L[50-180/10]-A[1,3,5]

材質

W(幅)

(mm)

T(高さ)

(mm)

A(角度)

(°)

L(全長)

(mm)

RoHS?

最小発注数量

HPM2T相当	10	15	1 ～ 5	30 ～ 100	10	1個
HPM2T相当	10	20	1 ～ 5	30 ～ 100	10	1個
HPM2T相当	10	25	1 ～ 3	30 ～ 180	10	1個
HPM2T相当	10	30	1 ～ 3	30 ～ 180	10	1個
HPM2T相当	15	20	1 ～ 5	40 ～ 180	10	1個
HPM2T相当	15	25	1 ～ 5	40 ～ 180	10	1個
HPM2T相当	15	30	1 ～ 5	40 ～ 180	10	1個
HPM2T相当	15	35	1 ～ 5	40 ～ 180	10	1個
HPM2T相当	15	40	1 ～ 5	40 ～ 180	10	1個
HPM2T相当	15	45	1 ～ 3	40 ～ 180	10	1個
HPM2T相当	15	50	1 ～ 3	40 ～ 180	10	1個
HPM2T相当	20	20	1 ～ 5	40 ～ 180	10	1個
HPM2T相当	20	25	1 ～ 5	40 ～ 180	10	1個
HPM2T相当	20	30	1 ～ 5	40 ～ 180	10	1個
HPM2T相当	20	35	1 ～ 5	40 ～ 180	10	1個
HPM2T相当	20	40	1 ～ 5	40 ～ 180	10	1個
HPM2T相当	20	45	1 ～ 5	40 ～ 180	10	1個
HPM2T相当	20	50	1 ～ 5	40 ～ 180	10	1個
HPM2T相当	20	60	1 ～ 5	40 ～ 180	10	1個
HPM2T相当	20	70	1 ～ 5	40 ～ 180	10	1個
HPM2T相当	20	80	1 ～ 5	40 ～ 180	10	1個
HPM2T相当	25	30	1 ～ 5	50 ～ 180	10	1個
HPM2T相当	25	35	1 ～ 5	50 ～ 180	10	1個
HPM2T相当	25	40	1 ～ 5	50 ～ 180	10	1個
HPM2T相当	25	45	1 ～ 5	50 ～ 180	10	1個
HPM2T相当	25	50	1 ～ 5	50 ～ 180	10	1個
HPM2T相当	25	60	1 ～ 5	50 ～ 180	10	1個
HPM2T相当	25	70	1 ～ 5	50 ～ 180	10	1個
HPM2T相当	25	80	1 ～ 5	50 ～ 180	10	1個
HPM2T相当	30	40	1 ～ 5	50 ～ 180	10	1個
HPM2T相当	30	45	1 ～ 5	50 ～ 180	10	1個
HPM2T相当	30	50	1 ～ 5	50 ～ 180	10	1個
HPM2T相当	30	60	1 ～ 5	50 ～ 180	10	1個
HPM2T相当	30	70	1 ～ 5	50 ～ 180	10	1個
HPM2T相当	30	80	1 ～ 5	50 ～ 180	10	1個
SKS3	10	15	1 ～ 5	30 ～ 100	10	1個
SKS3	10	20	1 ～ 5	30 ～ 100	10	1個
SKS3	10	25	1 ～ 3	30 ～ 180	10	1個
SKS3	10	30	1 ～ 3	30 ～ 180	10	1個
SKS3	15	20	1 ～ 5	40 ～ 180	10	1個
SKS3	15	25	1 ～ 5	40 ～ 180	10	1個
SKS3	15	30	1 ～ 5	40 ～ 180	10	1個
SKS3	15	35	1 ～ 5	40 ～ 180	10	1個
SKS3	15	40	1 ～ 5	40 ～ 180	10	1個
SKS3	15	45	1 ～ 3	30 ～ 180	10	1個
SKS3	15	50	1 ～ 3	30 ～ 180	10	1個
SKS3	20	20	1 ～ 5	40 ～ 180	10	1個
SKS3	20	25	1 ～ 5	40 ～ 180	10	1個
SKS3	20	30	1 ～ 5	40 ～ 180	10	1個
SKS3	20	35	1 ～ 5	40 ～ 180	10	1個
SKS3	20	40	1 ～ 5	40 ～ 180	10	1個
SKS3	20	45	1 ～ 5	40 ～ 180	10	1個
SKS3	20	50	1 ～ 5	40 ～ 180	10	1個
SKS3	20	60	1 ～ 5	40 ～ 180	10	1個
SKS3	20	70	1 ～ 5	40 ～ 180	10	1個
SKS3	20	80	1 ～ 5	40 ～ 180	10	1個
SKS3	25	30	1 ～ 5	50 ～ 180	10	1個
SKS3	25	35	1 ～ 5	50 ～ 180	10	1個
SKS3	25	40	1 ～ 5	50 ～ 180	10	1個
SKS3	25	45	1 ～ 5	50 ～ 180	10	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目

基本情報

基本情報

テーパータイプの入れ子止めです。材質は合金工具鋼、HPM2T相当より選択可能です。

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

入れ子止め -テーパータイプ-のレビュー

4平均満足度：4.011件のレビュー

星5
9%
星4
91%
星3
0%
星2
0%
星1
0%

樹脂金型製作用

満足度：4.02022/06/16

頻繁に使うというわけではないですが、必要なときは利用させて頂いています。制度的にも問題無く使用出来ますので重宝していま...もっと読む

0人が参考にしています。

重ねて

満足度：4.02021/02/23

入れ子が数個重ねて組付けする際こちらがあると組付けが非常にやりやすいです

0人が参考にしています。

インロ−

満足度：4.02021/02/23

大きいポケット加工などは組付け時入れ子が大きいので組付けがしずらくこちらがあると便利です

0人が参考にしています。

インロ−

満足度：4.02021/02/23

インロ−があればすきまがないのでバリなどがでにくく位置決めも片方でしやすいです

0人が参考にしています。

インロ-

満足度：4.02021/02/21

入れ子のインロ−をするのには非常に重宝してつかえますポケットも精度面で必要ないので

0人が参考にしています。
