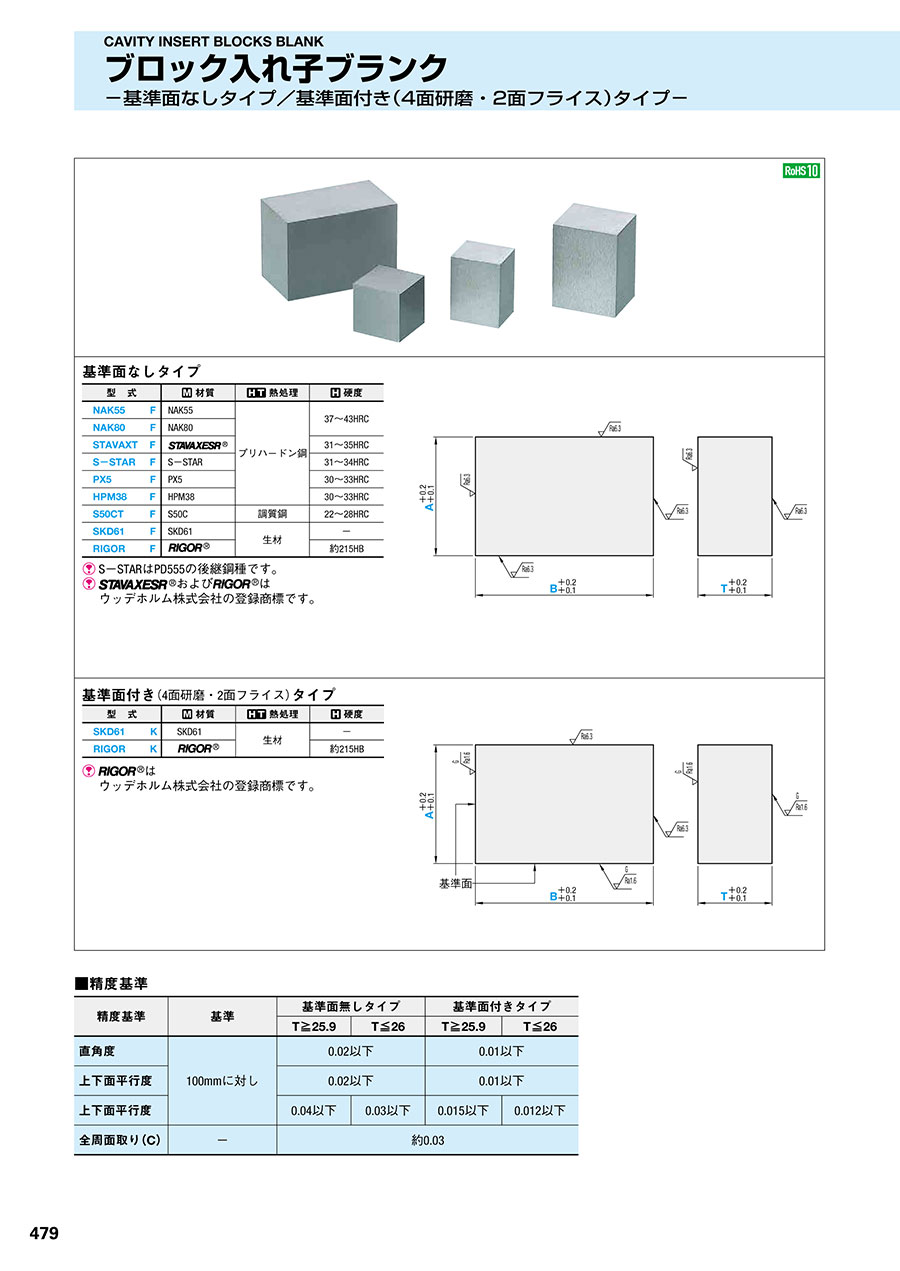

ブロック入れ子ブランク -基準面なしタイプ,基準面付きタイプ-
基準面なしタイプ、基準面付きタイプの選択が可能なブロック入れ子ブランクです。
詳細情報を確認する未確定：候補が17型番あります。
商品情報
外形図・製品仕様
基準面なしタイプ
| 型 式 | 材質 | 熱処理 | 硬度 | |
|---|---|---|---|---|
| NAK55 | F | NAK55 | プリハードン鋼 | 37～43HRC |
| NAK80 | F | NAK80 | ||
| STAVAXT | F |
| 31～35HRC | |
| S-STAR | F | S-STAR | 31～34HRC | |
| PX5 | F | PX5 | 30～33HRC | |
| HPM38 | F | HPM38 | 30～33HRC | |
| S50CT | F | S50C | 調質鋼 | 22～28HRC |
| SKD61 | F | SKD61 | 生材 | - |
| RIGOR | F |
| 約215HB | |
S-STARはPD555の後継鋼種です。
および
はウッデホルム株式会社の登録商標です。
基準面付き（4面研磨・2面フライス）タイプ
| 型 式 | 材質 | T 熱処理 | 硬度 |
|---|---|---|---|
| SKD61 K | SKD61 | 生材 | - |
| RIGOR K |
| 約215HB |
はウッデホルム株式会社の登録商標です。
■精度基準
| 精度基準 | 基準 | 基準面無しタイプ | 基準面付きタイプ | ||
|---|---|---|---|---|---|
| T≧25.9 | T≦26 | T≧25.9 | T≦26 | ||
| 直角度 | 100mmに対し | 0.02以下 | 0.01以下 | ||
| 上下面平行度 | 0.02以下 | 0.01以下 | |||
| 上下面平行度 | 0.04以下 | 0.03以下 | 0.015以下 | 0.012以下 | |
| 全周面取り（C） | - | 約0.03 | |||
規格表
| 型 式 | 指定0.1mm単位 | |||||
|---|---|---|---|---|---|---|
| A | B | T | ||||
| 8.0～19.9 | 8.0～50.0 | 8.0～20.0 | ||||
| ||||||
| NAK55 | F | （NAK55） | ||||
| NAK80 | F | （NAK80） | 20.0～30.0 | 20.0～300.0 | 15.0～30.0 | |
| STAVAXT | F | （プリハードン鋼） | ||||
| S-STAR | F | （S-STAR） | 30.1～40.0 | 15.0～40.0 | ||
| PX5 | F | （PX5） | ||||
| HPM38 | F | （HPM38） | 40.1～50.0 | 15.0～50.0 | ||
| S50CT | F | （S50C） | ||||
| SKD61 | F | （SKD61） | 50.1～120.0 | 15.0～60.0 | ||
| RIGOR | F |
| ||||
| ||||||
| SKD61 | K | （SKD61） | ||||
| RIGOR | K |
| 120.1～200.0 | 20.0～ 60.0 ※20.0～100.0 （※NAK55F・NAK80F・ PX5F・S50CFのみ適用） | ||
およびはウッデホルム株式会社の登録商標です。
注文例
出荷日
追加工
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
カタログ
ブロック入れ子ブランク -基準面なしタイプ,基準面付きタイプ-のレビュー
金型の改造のために購入
4
4.02021/11/25
会社で使用の金型の改造のために購入しました。以前の担当者から引き継ぐ形でミスミからの購入が継続しています。今回の場合は簡...もっと読む
0人が参考にしています。
入れ子
4
4.02021/03/27
費用に安価で買えるので
よいです
研磨を社内でして
短納期も場合は有効ですね
0人が参考にしています。
入れ子
4
4.02021/02/23
入れ子安価で購入できるので
こちらで研磨して使うと
便利です
0人が参考にしています。
入れ子のブロックとして
5
5.02020/06/26
入れ子用の材料として、よく使用しております。
6面研磨のブロックとケースに合わせて使い分けており
納期的にも助かっていま...もっと読む
0人が参考にしています。
入れ子
4
4.02019/08/03
いつも大変お世話になります
納期迅速で助かりますし
価格的にも安価です
0人が参考にしています。
よくあるご質問（FAQ）
Q材質 RIGOR®（リゴー）の詳細を教えて下さい。
A
SKD12相当のダイス鋼です
Qブロック入れ子ブランクの材質でRIGOR®、ORVAR®SPREMEとありますが、これはJIS規格でいう何になりますか？
A
ORVAR®はSKD61相当品、RIGOR®はSKD12相当品になります。
Qブロック入れ子ブランクのRIGORFは熱処理されていますか？
A
調質はされていません。生材です。
