プラ型用部品技術窓口
型番

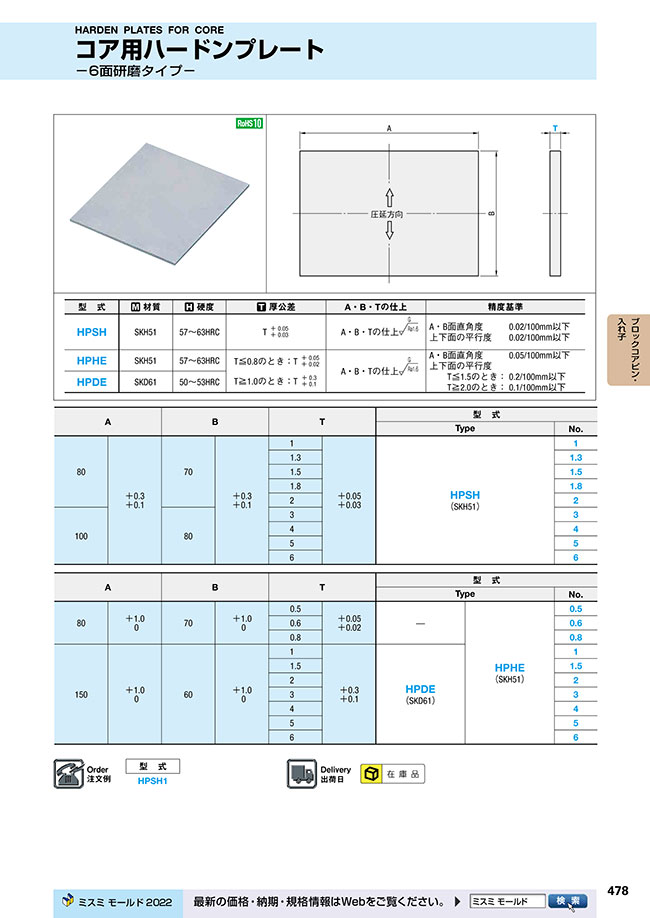

外形図・製品仕様
規格表
| 型 式 | 材質 | 硬度 | 厚公差 | A・B・Tの仕上 | 精度基準 | |
|---|---|---|---|---|---|---|
| HPSH | SKH51 | 57～63HRC | T +0.05/+0.03 | A・B・Tの仕上 | A・B面直角度 上下面の平行度 | 0.02/100mm以下 0.02/100mm以下 |
| HPHE | SKH51 | 57～63HRC | T≦0.8のとき : T +0.05/+0.02 | A・B・Tの仕上 | A・B面直角度 上下面の平行度 T≦1.5のとき： T≧2.0のとき： | 0.05/100mm以下 0.2/100mm以下 0.1/100mm以下 |
| HPDE | SKD61 | 50～53HRC | T≧1.0のとき : T +0.3/+0.1 | |||
| A | B | T | 型 式 | ||||
|---|---|---|---|---|---|---|---|
| Type | No. | ||||||
| 80 | +0.3 +0.1 | 70 | +0.3 +0.1 | 1 | +0.05 +0.03 | HPSH （SKH51） | 1 |
| 1.3 | 1.3 | ||||||
| 1.5 | 1.5 | ||||||
| 1.8 | 1.8 | ||||||
| 2 | 2 | ||||||
| 100 | 80 | 3 | 3 | ||||
| 4 | 4 | ||||||
| 5 | 5 | ||||||
| 6 | 6 | ||||||
| A | B | T | 型 式 | |||||
|---|---|---|---|---|---|---|---|---|
| Type | No. | |||||||
| 80 | +1.0 0 | 70 | +1.0 0 | 0.5 | +0.05 +0.02 | ? | HPHE （SKH51） | 0.5 |
| 0.6 | 0.6 | |||||||
| 0.8 | 0.8 | |||||||
| 150 | +1.0 0 | 60 | +1.0 0 | 1 | +0.3 +0.1 | HPDE （SKD61） | 1 | |
| 1.5 | 1.5 | |||||||
| 2 | 2 | |||||||
| 3 | 3 | |||||||
| 4 | 4 | |||||||
| 5 | 5 | |||||||
| 6 | 6 | |||||||
注文例
出荷日
絞り込み条件：5 項目の仕様が未選択です
材質
- SKH51
- SKD61
厚さ（T寸公差）
- +0.05/+0.03
- +0.05/+0.02
- +0.3/+0.1
上下面の平行度
- 0.02/100mm以下
- 0.1/100mm以下
- 0.2/100mm以下
A・B面直角度
- 0.02/100mm以下
- 0.05/100mm以下
T（板厚）(mm)
- 0.5
- 0.6
- 0.8
- 1
- 1.3
- 1.5
- 1.8
- 2
- 3
- 4
- 5
- 6
タイプ
- HPDE
- HPHE
- HPSH
CAD
- 2D
- 3D
出荷日
- すべて
- 当日出荷可能
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
2,270円 ( 2,497円 ) | 在庫品1日目当日出荷可能 |
2,380円 ( 2,618円 ) | 在庫品1日目当日出荷可能 |
2,480円 ( 2,728円 ) | 在庫品1日目当日出荷可能 |
2,700円 ( 2,970円 ) | 在庫品1日目当日出荷可能 |
2,810円 ( 3,091円 ) | 在庫品1日目当日出荷可能 |
3,010円 ( 3,311円 ) | 在庫品1日目当日出荷可能 |
3,230円 ( 3,553円 ) | 在庫品1日目当日出荷可能 |
3,120円 ( 3,432円 ) | 在庫品1日目当日出荷可能 |
2,920円 ( 3,212円 ) | 在庫品1日目当日出荷可能 |
2,710円 ( 2,981円 ) | 在庫品1日目当日出荷可能 |
3,030円 ( 3,333円 ) | 在庫品1日目当日出荷可能 |
3,120円 ( 3,432円 ) | 在庫品1日目当日出荷可能 |
3,230円 ( 3,553円 ) | 在庫品1日目当日出荷可能 |
3,540円 ( 3,894円 ) | 在庫品1日目当日出荷可能 |
3,860円 ( 4,246円 ) | 在庫品1日目当日出荷可能 |
4,380円 ( 4,818円 ) | 在庫品1日目当日出荷可能 |
4,910円 ( 5,401円 ) | 在庫品1日目当日出荷可能 |
5,520円 ( 6,072円 ) | 在庫品1日目当日出荷可能 |
5,320円 ( 5,852円 ) | 在庫品1日目当日出荷可能 |
5,210円 ( 5,731円 ) | 在庫品1日目当日出荷可能 |
5,120円 ( 5,632円 ) | 在庫品1日目当日出荷可能 |
5,020円 ( 5,522円 ) | 在庫品1日目当日出荷可能 |
5,020円 ( 5,522円 ) | 在庫品1日目当日出荷可能 |
5,120円 ( 5,632円 ) | 在庫品1日目当日出荷可能 |
5,210円 ( 5,731円 ) | 在庫品1日目当日出荷可能 |
5,320円 ( 5,852円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
6面研磨タイプコア用ハードンプレートです。材質はSKH51またはSKD61です。
コア用ハードンプレート -6面研磨タイプ-のレビュー
ワイヤー放電
5
5.02023/04/28
薄い厚みで仕上がっているので薄く加工する手間が省けて便利です。
0人が参考にしています。
試作型の薄いコマとして使用
4
4.02022/03/18
薄い厚みのｺﾏの場合、加工がとても大変ですが、
こちらは薄い厚みで仕上がっているので
そのままワイヤー加工ができて便利で...もっと読む
0人が参考にしています。
金型・治工具の部品に使用しています
4
4.02022/01/25
今回は、設計を含めて製作を依頼された製品で、治工具の部品の素材として追加工をして使用しています。使用する治具の条件(仕様...もっと読む
0人が参考にしています。
焼き入れ
4
4.02021/03/27
硬度HRCの材質で
調達できるので
小さいガス抜き入れ子などは
容易につくれます
0人が参考にしています。
ワイヤ
4
4.02020/01/10
ワイヤの小さい孫
入れ子等に有効です
最短で作成でき
在庫もっておくといいです
0人が参考にしています。
