先端加工付ブロックコアピン
- 通常単価(税別)
- -
- 税込単価
- -
10種類以上の先端加工からご選定いただけるブロックコアピンです。
詳細情報を確認する未確定：候補が70型番あります。
商品情報

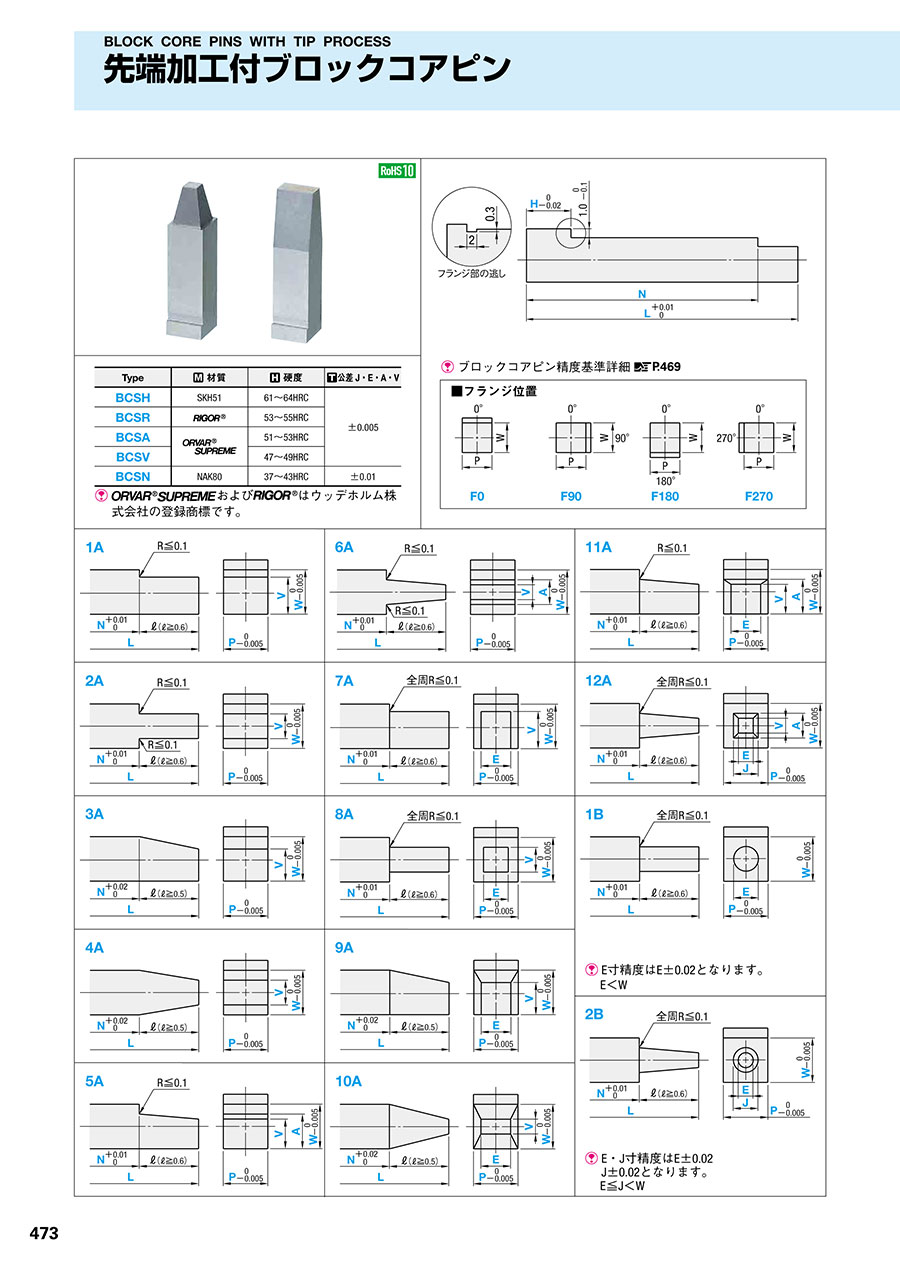

外形図・製品仕様
ブロックコアピン精度基準詳細 P.469
| Type | 材質 | 硬度 | 公差 J・E・A・V |
|---|---|---|---|
| BCSH | SKH51 | 61～64HRC | ±0.005 |
| BCSR |
| 53～55HRC | |
| BCSA |
| 51～53HRC | |
| BCSV | 47～49HRC | ||
| BCSN | NAK80 | 37～43HRC | ±0.01 |
および
規格表
| 型 式 | 指定0.01mm単位 | H | F | ℓmax. | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Type | Shape | L | P | W | N | J・E・A・V | Emin. | Vmin. | |||||
| BCSH | （SKH51） | 1A 2A 3A 4A 5A 6A 1B | 7A 8A 9A 10A 11A 12A 2B | 20.00 ～ ※70.00 | 1.00～1.99 | 1.00～10.00 |
| P＞E P＞J≧E W＞V W＞A≧V | 0.5 | 0.5 | 4 6 | 0 90 180 270 | ℓ≦E×5 and ℓ≦V×5 and ℓ≦5 （P＜2 or W＜2） |
| BCSR |
| 2.00～3.00 | 1.00～15.00 | 1.00 | 1.00 | ||||||||
| BCSA BCSV |
| 3.01～5.00 | 1.00～20.00 | 1.50 | |||||||||
| 5.01～10.00 | 2.50 | ||||||||||||
| BCSN | （NAK80） | 10.01～15.00 | 2.00～20.00 | 5.00 | |||||||||
| 15.01～20.00 | 3.01～20.00 | 7.50 | 1.50 | ||||||||||
| および ※P＜2.00 L≦50.00 W＜2.00 L≦50.00 BCSRは、W≦3.49 L≦50.00 | |||||||||||||
注文例
出荷日
追加工
関連情報
■規格対応表
| 記号 | ○ | △ | － |
|---|---|---|---|
| L | 20.00～70.00 | 20.00～50.00 | 規格無し |
| 型 式 | P W | 1.00～1.99 | 2.00～3.00 | 3.01～5.00 | 5.01～10.00 | 10.01～15.00 | 15.01～20.00 | ||
|---|---|---|---|---|---|---|---|---|---|
| Type | Shape | ||||||||
| BCSH BCSA BCSV BCSN | 1A 2A 3A 4A 5A 6A 1B | 7A 8A 9A 10A 11A 12A 2B | 1.00～1.99 | △ | △ | △ | △ | - | - |
| 2.00～3.00 | △ | ○ | ○ | ○ | ○ | ○ | |||
| 3.01～5.00 | △ | ○ | ○ | ○ | ○ | ○ | |||
| 5.01～10.00 | △ | ○ | ○ | ○ | ○ | ○ | |||
| 10.01～15.00 | - | ○ | ○ | ○ | ○ | ○ | |||
| 15.01～20.00 | - | ○ | ○ | ○ | ○ | ○ | |||
| BCSR | 1.00～1.99 | △ | △ | △ | △ | - | - | ||
| 2.00～3.49 | △ | △ | △ | △ | △ | △ | |||
| 3.50～5.00 | △ | ○ | ○ | ○ | ○ | ○ | |||
| 5.01～10.00 | △ | ○ | ○ | ○ | ○ | ○ | |||
| 10.01～15.00 | - | ○ | ○ | ○ | ○ | ○ | |||
| 15.01～20.00 | - | ○ | ○ | ○ | ○ | ○ | |||
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
カタログ
先端加工付ブロックコアピンのレビュー
入れ子
4
4.02021/02/23
孫入れ子ワイヤ作成せずに
すむので
短納期の場合やひっぱくしている時は
便利です
0人が参考にしています。
入れ子
4
4.02019/08/03
いつも大変お世話になります
バリエ−ションも豊富で
納期も早く助かりますし
価格的にもリーズナブルです
0人が参考にしています。
入れ子
4
4.02019/08/03
お世話になります
便利でかなり助かっております
価格的にもリ−スナブルです
0人が参考にしています。
入れ子
3
3.02019/03/01
いつもお世話になっております
ワイヤで切る時間無い時
よくりようしております
0人が参考にしています。
よくあるご質問（FAQ）
Qブロックコアピンの材質でRIGOR®、ORVAR® SUPREMEとありますが、これはどの材質になるのでしょうか？
A
RIGOR®はSKD12に相当します。耐磨耗用で、エンプラ用金型などに使われます。
ORVAR® SUPREME（オルバースープリーム）はSKD61に相当します。耐熱性、靭性があり、金型高温部位などに使われます。
ORVAR® SUPREME（オルバースープリーム）はSKD61に相当します。耐熱性、靭性があり、金型高温部位などに使われます。
