ストレートコアスリーブ -S寸固定タイプ-
軸径（D）固定・軸径（P）0.01mm指定・S寸固定タイプのストレートコアスリ...
詳細情報を確認する未確定：候補が80型番あります。
商品情報
外形図・製品仕様
| 材質 | 硬度 HRC | Group | 公差 | Type | |||||
|---|---|---|---|---|---|---|---|---|---|
| 軸径（D）固定タイプ | 軸径（P）指定タイプ | ||||||||
| D or P | L | V | ツバ厚4mm | ツバ厚6mm | ツバ厚4mm | ツバ厚6mm | |||
| SKH51 | 58～60 | スタンダード | 0 -0.005 | +0.02 0 | +0.01 0 | CSHL4T | CSHL | CSHB4T | CSHB |
| NAK80 | 37～43 | CSGL4T | CSGL | CSGB4T | CSGB | ||||
| SKH51 | 58～60 | 精級 | +0.005 0 | CSV4T | CSV | CSVB4T | CSVB | ||
| NAK80 | 37～43 | CSGLV4T | CSGLV | CSGBV4T | CSGBV | ||||
■ザグリ穴径サイズ表
W寸はV寸により決まります。
| W | V |
|---|---|
| 3 | 0.60～1.50 |
| 4 | 1.51～2.00 |
| 5 | 2.01～2.50 |
| 6 | 2.51～3.00 |
| 7 | 3.01～4.00 |
| 8 | 4.01～5.00 |
| 9 | 5.01～6.00 |
| 10 | 6.01～7.00 |
| 11 | 7.01～7.50 |
規格表
■軸径（D）固定タイプ
| H | S | C | 型 式 | 指定0.01mm単位 | ||||
|---|---|---|---|---|---|---|---|---|
| Type | D | L | V | |||||
| ツバ厚4mm | ツバ厚6mm | スタンダード | 精級 | |||||
| 7 |
| C=V+（0.2～0.4） | スタンダードタイプ CSHL4T CSGL4T 精級タイプ（3≦D≦6） CSV4T CSGLV4T | スタンダードタイプ CSHL CSGL 精級タイプ（3≦D≦6） CSV CSGLV | 3 | 15.00～60.00 | - | 0.60～1.90 |
| 8 | 4 | 15.00～60.00 | 0.80～2.50 | 0.60～2.90 | ||||
| 9 | 5 | 1.00～3.50 | 0.60～3.90 | |||||
| 10 | 6 | 15.00～100.00 | 1.00～4.50 | 0.60～4.90 | ||||
| 11 | 7 | 20.00～100.00 | 1.00～5.50 | - | ||||
| 12 | 8 | 2.00～6.50 | ||||||
| 14 | 9 | 30.00～100.00 | 2.00～7.50 | |||||
■軸径（P）0.01mm指定タイプ
| H | S | C | 型 式 | 指定0.01mm単位 | |||||
|---|---|---|---|---|---|---|---|---|---|
| Type | No. | L | V | P | |||||
| ツバ厚4mm | ツバ厚6mm | スタンダード | 精級 | ||||||
| 7 |
| C=V+（0.2～0.4） | スタンダードタイプ CSHB4T CSGB4T 精級タイプ（3≦No.≦6） CSVB4T CSGBV4T | スタンダードタイプ CSHB CSGB 精級タイプ（3≦No.≦6） CSVB CSGBV | 3 | 15.00～60.00 | - | 0.60～1.89 | 2.00～2.99 |
| 8 | 4 | 15.00～60.00 | 0.80～2.49 | 0.60～2.89 | 3.00～3.99 | ||||
| 9 | 5 | 1.00～3.49 | 0.60～3.89 | 4.00～4.99 | |||||
| 10 | 6 | 15.00～100.00 | 1.00～4.49 | 0.60～4.89 | 5.00～5.99 | ||||
| 11 | 7 | 20.00～100.00 | 1.00～5.49 | - | 6.00～6.99 | ||||
| 12 | 8 | 2.00～6.49 | 7.00～7.99 | ||||||
| 14 | 9 | 30.00～100.00 | 2.00～7.49 | 8.00～8.99 | |||||
| 精級タイプ V≦P-1.1 スタンダードタイプ V≦P-1.5 | |||||||||
注文例
出荷日
追加工
関連情報
■特長
精級タイプ
V寸精度を出すために内面研磨による加工を採用しております。（V寸0.8mm未満はワイヤーカット加工となります。）
ツバ厚4mmタイプ
ストレートコアスリーブのツバ厚4mmタイプは、コアピンの標準ザグリ寸法4mmに合わせた規格です。
プレートのザグリ加工を4mmに統一することができます。
コアスリーブ内部にセットして使用するコアピンは、追加工「ツバ厚変更（TC2）」をご利用ください。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |

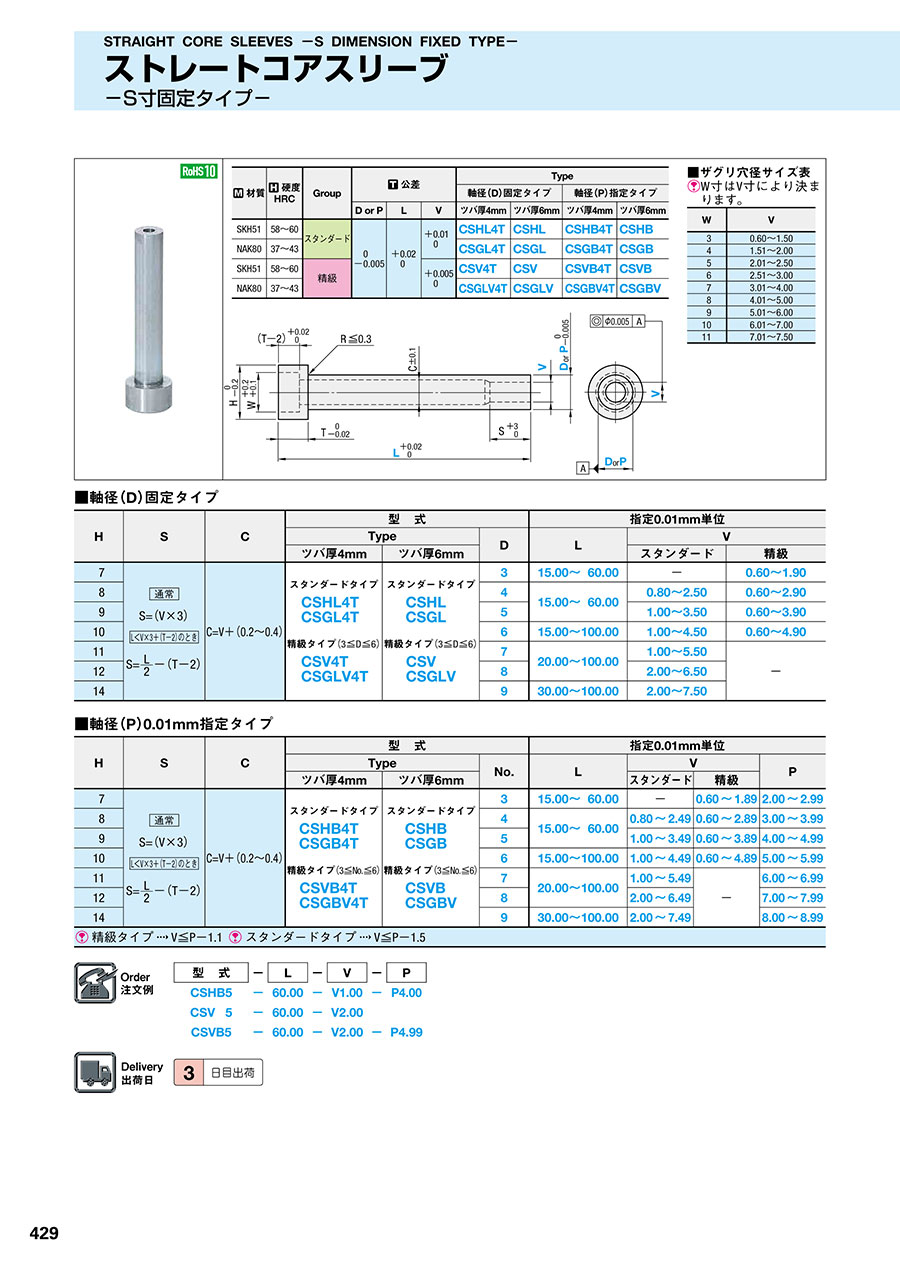

カタログ
