ストレートコアスリーブ -S寸指定タイプ-

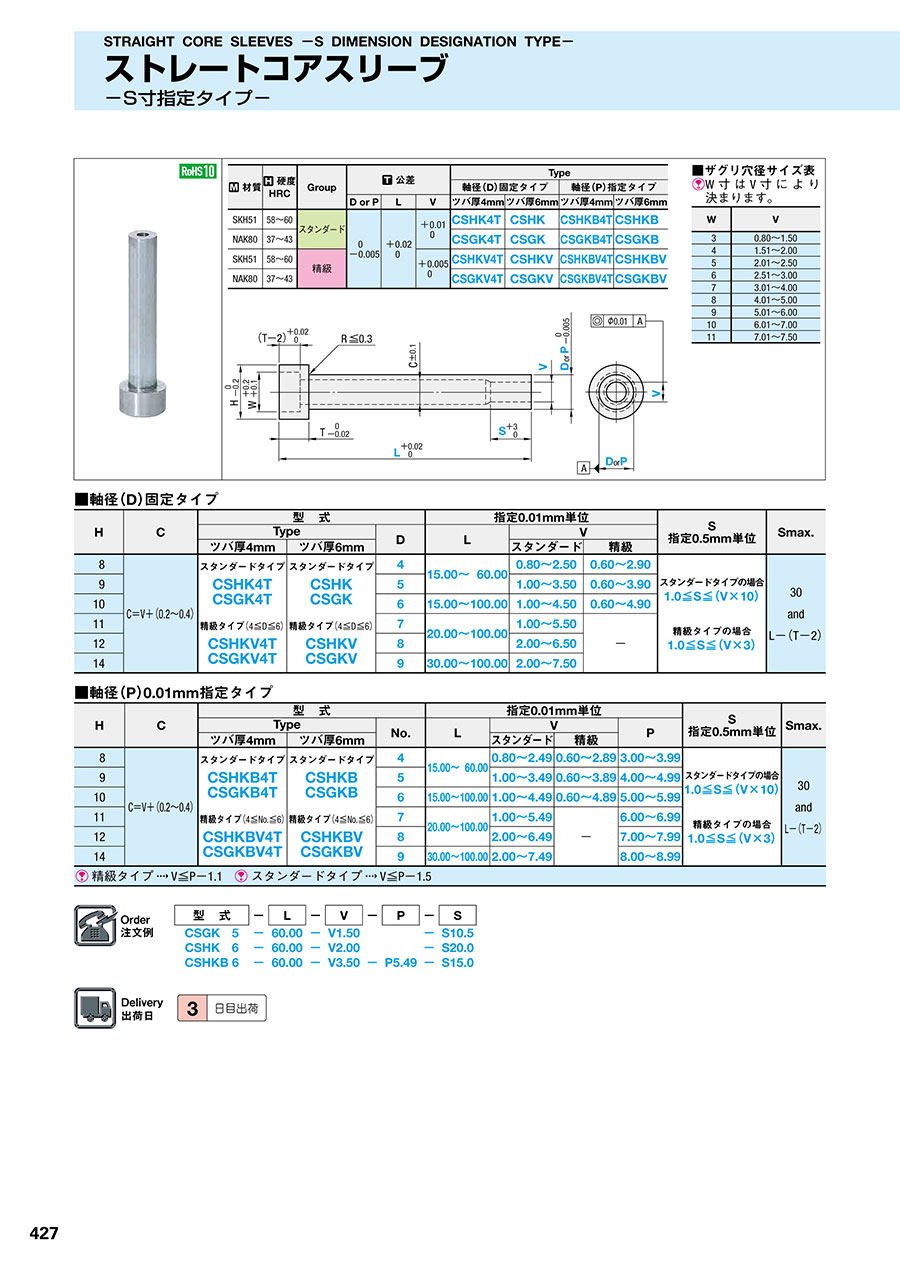

カタログ |P.427

4.5

平均満足度4.5

この商品のレビューをみる（6件）

通常単価(税別): -

税込単価: -

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

ストレートコアスリーブ -S寸固定タイプ-

通常出荷日：3 日目

軸径（D）固定・軸径（P）0.01mm指定・S寸指定タイプのストレートコアスリ...

詳細情報を確認する

無料3D-CADライブラリー申し込み受付中

未確定：候補が72型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図・製品仕様

材質	硬度 HRC	Group	公差			Type
			公差			軸径（D）固定タイプ		軸径（P）指定タイプ
			D or P	L	V	ツバ厚4mm	ツバ厚6mm	ツバ厚4mm	ツバ厚6mm
SKH51	58～60	スタンダード	0 -0.005	+0.02 0	+0.01 0	CSHK4T	CSHK	CSHKB4T	CSHKB
NAK80	37～43	スタンダード			+0.01 0	CSGK4T	CSGK	CSGKB4T	CSGKB
SKH51	58～60	精級			+0.005 0	CSHKV4T	CSHKV	CSHKBV4T	CSHKBV
NAK80	37～43	精級			+0.005 0	CSGKV4T	CSGKV	CSGKBV4T	CSGKBV

■ザグリ穴径サイズ表
W 寸はV 寸により決まります。

W	V
3	0.80～1.50
4	1.51～2.00
5	2.01～2.50
6	2.51～3.00
7	3.01～4.00
8	4.01～5.00
9	5.01～6.00
10	6.01～7.00
11	7.01～7.50

規格表

■軸径（D）固定タイプ

H	C	型式			指定0.01mm単位			S 指定0.5mm単位	Smax.
		Type		D	L	V
		ツバ厚4mm	ツバ厚6mm	D	L	スタンダード	精級
8	C＝V+（0.2～0.4）	スタンダードタイプ CSHK4T CSGK4T 精級タイプ（4≦D≦6） CSHKV4T CSGKV4T	スタンダードタイプ CSHK CSGK 精級タイプ（4≦D≦6） CSHKV CSGKV	4	15.00～60.00	0.80～2.50	0.60～2.90	スタンダードタイプの場合 1.0≦S≦（V×10）精級タイプの場合 1.0≦S≦（V×3）	30 and L-（T-2）
9				5	15.00～60.00	1.00～3.50	0.60～3.90
10				6	15.00～100.00	1.00～4.50	0.60～4.90
11				7	20.00～100.00	1.00～5.50	-
12				8	20.00～100.00	2.00～6.50
14				9	30.00～100.00	2.00～7.50

■軸径（P）0.01mm指定タイプ

H	C	型式			指定0.01mm単位				S 指定0.5mm単位	Smax.
		Type		No.	L	V		P
		ツバ厚4mm	ツバ厚6mm	No.	L	スタンダード	精級	P
8	C＝V+（0.2～0.4）	スタンダードタイプ CSHKB4T CSGKB4T 精級タイプ（4≦No.≦6） CSHKBV4T CSGKBV4T	スタンダードタイプ CSHKB CSGKB 精級タイプ（4≦No.≦6） CSHKBV CSGKBV	4	15.00～60.00	0.80～2.49	0.60～2.89	3.00～3.99	スタンダードタイプの場合 1.0≦S≦（V×10）精級タイプの場合 1.0≦S≦（V×3）	30 and L-（T-2）
9				5	15.00～60.00	1.00～3.49	0.60～3.89	4.00～4.99
10				6	15.00～100.00	1.00～4.49	0.60～4.89	5.00～5.99
11				7	20.00～100.00	1.00～5.49	-	6.00～6.99
12				8	20.00～100.00	2.00～6.49		7.00～7.99
14				9	30.00～100.00	2.00～7.49		8.00～8.99
精級タイプ V≦P-1.1 スタンダードタイプ V≦P-1.5

注文例

出荷日

追加工

型番リスト

表示件数

型番

CSGK4-[15-60/0.01]-V[0.8-2.5/0.01]-S[1-25/0.5]

CSGK4T4-[15-60/0.01]-V[0.8-2.5/0.01]-S[1-25/0.5]

CSGK4T5-[15-60/0.01]-V[1-3.5/0.01]-S[1-30/0.5]

CSGK4T6-[15-100/0.01]-V[1-4.5/0.01]-S[1-30/0.5]

CSGK4T7-[15-100/0.01]-V[1-5.5/0.01]-S[1-30/0.5]

CSGK4T8-[20-100/0.01]-V[2-6.5/0.01]-S[1-30/0.5]

CSGK4T9-[15-100/0.01]-V[2-7.5/0.01]-S[1-30/0.5]

CSGK5-[15-60/0.01]-V[1-3.5/0.01]-S[1-30/0.5]

CSGK6-[15-100/0.01]-V[1-4.5/0.01]-S[1-30/0.5]

CSGK7-[15-100/0.01]-V[1-5.5/0.01]-S[1-30/0.5]

CSGK8-[20-100/0.01]-V[2-6.5/0.01]-S[1-30/0.5]

CSGK9-[15-100/0.01]-V[2-7.5/0.01]-S[1-30/0.5]

CSGKB4-[15-60/0.01]-V[0.8-2.49/0.01]-P[3-3.99/0.01]-S[1-24.5/0.5]

CSGKB4T4-[15-60/0.01]-V[0.8-2.49/0.01]-P[3-3.99/0.01]-S[1-24.5/0.5]

CSGKB4T5-[15-60/0.01]-V[1-3.49/0.01]-P[4-4.99/0.01]-S[1-30/0.5]

CSGKB4T6-[15-100/0.01]-V[1-4.49/0.01]-P[5-5.99/0.01]-S[1-30/0.5]

CSGKB4T7-[20-100/0.01]-V[1-5.49/0.01]-P[6-6.99/0.01]-S[1-30/0.5]

CSGKB4T8-[20-100/0.01]-V[2-6.49/0.01]-P[7-7.99/0.01]-S[1-30/0.5]

CSGKB4T9-[30-100/0.01]-V[2-7.49/0.01]-P[8-8.99/0.01]-S[1-30/0.5]

CSGKB5-[15-60/0.01]-V[1-3.49/0.01]-P[4-4.99/0.01]-S[1-30/0.5]

CSGKB6-[15-100/0.01]-V[1-4.49/0.01]-P[5-5.99/0.01]-S[1-30/0.5]

CSGKB7-[20-100/0.01]-V[1-5.49/0.01]-P[6-6.99/0.01]-S[1-30/0.5]

CSGKB8-[20-100/0.01]-V[2-6.49/0.01]-P[7-7.99/0.01]-S[1-30/0.5]

CSGKB9-[30-100/0.01]-V[2-7.49/0.01]-P[8-8.99/0.01]-S[1-30/0.5]

CSGKBV4-[15-60/0.01]-V[0.6-2.9/0.01]-P[3-3.99/0.01]-S[1-8.5/0.5]

CSGKBV4T4-[15-60/0.01]-V[0.6-2.9/0.01]-P[3-3.99/0.01]-S[1-8.5/0.5]

CSGKBV4T5-[15-60/0.01]-V[0.6-3.9/0.01]-P[4-4.99/0.01]-S[1-11.5/0.5]

CSGKBV4T6-[15-100/0.01]-V[0.6-4.9/0.01]-P[5-5.99/0.01]-S[1-14.5/0.5]

CSGKBV5-[15-60/0.01]-V[0.6-3.9/0.01]-P[4-4.99/0.01]-S[1-11.5/0.5]

CSGKBV6-[15-60/0.01]-V[0.6-4.9/0.01]-P[5-5.99/0.01]-S[1-14.5/0.5]

CSGKV4-[15-60/0.01]-V[0.6-2.9/0.01]-S[1-8.5/0.5]

CSGKV4T4-[15-60/0.01]-V[0.6-2.9/0.01]-S[1-8.5/0.5]

CSGKV4T5-[15-60/0.01]-V[0.6-3.9/0.01]-S[1-11.5/0.5]

CSGKV4T6-[15-100/0.01]-V[0.6-4.9/0.01]-S[1-14.5/0.5]

CSGKV5-[15-60/0.01]-V[0.6-3.9/0.01]-S[1-11.5/0.5]

CSGKV6-[15-100/0.01]-V[0.6-4.9/0.01]-S[1-14.5/0.5]

CSHK4-[15-60/0.01]-V[0.8-2.5/0.01]-S[1-25/0.5]

CSHK4T4-[15-60/0.01]-V[0.8-2.5/0.01]-S[1-25/0.5]

CSHK4T5-[15-60/0.01]-V[1-3.5/0.01]-S[1-30/0.5]

CSHK4T6-[15-100/0.01]-V[1-4.5/0.01]-S[1-75/0.5]

CSHK4T7-[15-100/0.01]-V[1-5.5/0.01]-S[1-30/0.5]

CSHK4T8-[20-100/0.01]-V[2-6.5/0.01]-S[1-30/0.5]

CSHK4T9-[15-100/0.01]-V[2-7.5/0.01]-S[1-75/0.5]

CSHK5-[15-60/0.01]-V[1-3.5/0.01]-S[1-30/0.5]

CSHK6-[15-100/0.01]-V[1-4.5/0.01]-S[1-30/0.5]

CSHK7-[20-100/0.01]-V[1-5.5/0.01]-S[1-30/0.5]

CSHK8-[20-100/0.01]-V[2-6.5/0.01]-S[1-30/0.5]

CSHK9-[30-100/0.01]-V[2-7.5/0.01]-S[1-30/0.5]

CSHKB4-[15-60/0.01]-V[0.8-2.49/0.01]-P[3-3.99/0.01]-S[1-24.5/0.5]

CSHKB4T4-[15-60/0.01]-V[0.8-2.49/0.01]-P[3-3.99/0.01]-S[1-24.5/0.5]

CSHKB4T5-[15-60/0.01]-V[1-3.49/0.01]-P[4-4.99/0.01]-S[1-30/0.5]

CSHKB4T6-[15-100/0.01]-V[1-4.49/0.01]-P[5-5.99/0.01]-S[1-30/0.5]

CSHKB4T7-[20-100/0.01]-V[1-5.49/0.01]-P[6-6.99/0.01]-S[1-30/0.5]

CSHKB4T8-[20-100/0.01]-V[2-6.49/0.01]-P[7-7.99/0.01]-S[1-30/0.5]

CSHKB4T9-[30-100/0.01]-V[2-7.49/0.01]-P[8-8.99/0.01]-S[1-30/0.5]

CSHKB5-[15-60/0.01]-V[1-3.49/0.01]-P[4-4.99/0.01]-S[1-30/0.5]

CSHKB6-[15-100/0.01]-V[1-4.49/0.01]-P[5-5.99/0.01]-S[1-30/0.5]

CSHKB7-[20-100/0.01]-V[1-5.49/0.01]-P[6-6.99/0.01]-S[1-30/0.5]

CSHKB8-[20-100/0.01]-V[2-6.49/0.01]-P[7-7.99/0.01]-S[1-30/0.5]

CSHKB9-[30-100/0.01]-V[2-7.49/0.01]-P[8-8.99/0.01]-S[1-30/0.5]

材質

V寸法公差

ツバ厚

D/P（軸径）

(mm)

V寸（穴径）

(mm)

No.(呼び径)

(mm)

仕様

L(全長)

(mm)

S(V穴径長さ)

(mm)

RoHS?

最小発注数量

NAK80	+0.01/0	ツバ厚6mm	4	0.8 ～ 2.5	-	軸径(D)固定	15 ～ 60	1 ～ 25	10	1個
NAK80	+0.01/0	ツバ厚4mm	4	0.8 ～ 2.5	-	軸径(D)固定	15 ～ 60	1 ～ 25	10	1個
NAK80	+0.01/0	ツバ厚4mm	5	1 ～ 3.5	-	軸径(D)固定	15 ～ 60	1 ～ 30	10	1個
NAK80	+0.01/0	ツバ厚4mm	6	1 ～ 4.5	-	軸径(D)固定	15 ～ 100	1 ～ 30	10	1個
NAK80	+0.01/0	ツバ厚4mm	7	1 ～ 5.5	-	軸径(D)固定	15 ～ 100	1 ～ 30	10	1個
NAK80	+0.01/0	ツバ厚4mm	8	2 ～ 6.5	-	軸径(D)固定	20 ～ 100	1 ～ 30	10	1個
NAK80	+0.01/0	ツバ厚4mm	9	2 ～ 7.5	-	軸径(D)固定	15 ～ 100	1 ～ 30	10	1個
NAK80	+0.01/0	ツバ厚6mm	5	1 ～ 3.5	-	軸径(D)固定	15 ～ 60	1 ～ 30	10	1個
NAK80	+0.01/0	ツバ厚6mm	6	1 ～ 4.5	-	軸径(D)固定	15 ～ 100	1 ～ 30	10	1個
NAK80	+0.01/0	ツバ厚6mm	7	1 ～ 5.5	-	軸径(D)固定	15 ～ 100	1 ～ 30	10	1個
NAK80	+0.01/0	ツバ厚6mm	8	2 ～ 6.5	-	軸径(D)固定	20 ～ 100	1 ～ 30	10	1個
NAK80	+0.01/0	ツバ厚6mm	9	2 ～ 7.5	-	軸径(D)固定	15 ～ 100	1 ～ 30	10	1個
NAK80	+0.01/0	ツバ厚6mm	3 ～ 3.99	0.8 ～ 2.49	4	軸径(P)指定	15 ～ 60	1 ～ 24.5	10	1個
NAK80	+0.01/0	ツバ厚4mm	3 ～ 3.99	0.8 ～ 2.49	4	軸径(P)指定	15 ～ 60	1 ～ 24.5	10	1個
NAK80	+0.01/0	ツバ厚4mm	4 ～ 4.99	1 ～ 3.49	5	軸径(P)指定	15 ～ 60	1 ～ 30	10	1個
NAK80	+0.01/0	ツバ厚4mm	5 ～ 5.99	1 ～ 4.49	6	軸径(P)指定	15 ～ 100	1 ～ 30	10	1個
NAK80	+0.01/0	ツバ厚4mm	6 ～ 6.99	1 ～ 5.49	7	軸径(P)指定	20 ～ 100	1 ～ 30	10	1個
NAK80	+0.01/0	ツバ厚4mm	7 ～ 7.99	2 ～ 6.49	8	軸径(P)指定	20 ～ 100	1 ～ 30	10	1個
NAK80	+0.01/0	ツバ厚4mm	8 ～ 8.99	2 ～ 7.49	9	軸径(P)指定	30 ～ 100	1 ～ 30	10	1個
NAK80	+0.01/0	ツバ厚6mm	4 ～ 4.99	1 ～ 3.49	5	軸径(P)指定	15 ～ 60	1 ～ 30	10	1個
NAK80	+0.01/0	ツバ厚6mm	5 ～ 5.99	1 ～ 4.49	6	軸径(P)指定	15 ～ 100	1 ～ 30	10	1個
NAK80	+0.01/0	ツバ厚6mm	6 ～ 6.99	1 ～ 5.49	7	軸径(P)指定	20 ～ 100	1 ～ 30	10	1個
NAK80	+0.01/0	ツバ厚6mm	7 ～ 7.99	2 ～ 6.49	8	軸径(P)指定	20 ～ 100	1 ～ 30	10	1個
NAK80	+0.01/0	ツバ厚6mm	8 ～ 8.99	2 ～ 7.49	9	軸径(P)指定	30 ～ 100	1 ～ 30	10	1個
NAK80	+0.005/0	ツバ厚6mm	3 ～ 3.99	0.6 ～ 2.9	4	軸径(P)指定	15 ～ 60	1 ～ 8.5	10	1個
NAK80	+0.005/0	ツバ厚4mm	3 ～ 3.99	0.6 ～ 2.9	4	軸径(P)指定	15 ～ 60	1 ～ 8.5	10	1個
NAK80	+0.005/0	ツバ厚4mm	4 ～ 4.99	0.6 ～ 3.9	5	軸径(P)指定	15 ～ 60	1 ～ 11.5	10	1個
NAK80	+0.005/0	ツバ厚4mm	5 ～ 5.99	0.6 ～ 4.9	6	軸径(P)指定	15 ～ 100	1 ～ 14.5	10	1個
NAK80	+0.005/0	ツバ厚6mm	4 ～ 4.99	0.6 ～ 3.9	5	軸径(P)指定	15 ～ 60	1 ～ 11.5	10	1個
NAK80	+0.005/0	ツバ厚6mm	5 ～ 5.99	0.6 ～ 4.9	6	軸径(P)指定	15 ～ 60	1 ～ 14.5	10	1個
NAK80	+0.005/0	ツバ厚6mm	4	0.6 ～ 2.9	-	軸径(D)固定	15 ～ 60	1 ～ 8.5	10	1個
NAK80	+0.005/0	ツバ厚4mm	4	0.6 ～ 2.9	-	軸径(D)固定	15 ～ 60	1 ～ 8.5	10	1個
NAK80	+0.005/0	ツバ厚4mm	5	0.6 ～ 3.9	-	軸径(D)固定	15 ～ 60	1 ～ 11.5	10	1個
NAK80	+0.005/0	ツバ厚4mm	6	0.6 ～ 4.9	-	軸径(D)固定	15 ～ 100	1 ～ 14.5	10	1個
NAK80	+0.005/0	ツバ厚6mm	5	0.6 ～ 3.9	-	軸径(D)固定	15 ～ 60	1 ～ 11.5	10	1個
NAK80	+0.005/0	ツバ厚6mm	6	0.6 ～ 4.9	-	軸径(D)固定	15 ～ 100	1 ～ 14.5	10	1個
SKH51	+0.01/0	ツバ厚6mm	4	0.8 ～ 2.5	-	軸径(D)固定	15 ～ 60	1 ～ 25	10	1個
SKH51	+0.01/0	ツバ厚4mm	4	0.8 ～ 2.5	-	軸径(D)固定	15 ～ 60	1 ～ 25	10	1個
SKH51	+0.01/0	ツバ厚4mm	5	1 ～ 3.5	-	軸径(D)固定	15 ～ 60	1 ～ 30	10	1個
SKH51	+0.01/0	ツバ厚4mm	6	1 ～ 4.5	-	軸径(D)固定	15 ～ 100	1 ～ 75	10	1個
SKH51	+0.01/0	ツバ厚4mm	7	1 ～ 5.5	-	軸径(D)固定	15 ～ 100	1 ～ 30	10	1個
SKH51	+0.01/0	ツバ厚4mm	8	2 ～ 6.5	-	軸径(D)固定	20 ～ 100	1 ～ 30	10	1個
SKH51	+0.01/0	ツバ厚4mm	9	2 ～ 7.5	-	軸径(D)固定	15 ～ 100	1 ～ 75	10	1個
SKH51	+0.01/0	ツバ厚6mm	5	1 ～ 3.5	-	軸径(D)固定	15 ～ 60	1 ～ 30	10	1個
SKH51	+0.01/0	ツバ厚6mm	6	1 ～ 4.5	-	軸径(D)固定	15 ～ 100	1 ～ 30	10	1個
SKH51	+0.01/0	ツバ厚6mm	7	1 ～ 5.5	-	軸径(D)固定	20 ～ 100	1 ～ 30	10	1個
SKH51	+0.01/0	ツバ厚6mm	8	2 ～ 6.5	-	軸径(D)固定	20 ～ 100	1 ～ 30	10	1個
SKH51	+0.01/0	ツバ厚6mm	9	2 ～ 7.5	-	軸径(D)固定	30 ～ 100	1 ～ 30	10	1個
SKH51	+0.01/0	ツバ厚6mm	3 ～ 3.99	0.8 ～ 2.49	4	軸径(P)指定	15 ～ 60	1 ～ 24.5	10	1個
SKH51	+0.01/0	ツバ厚4mm	3 ～ 3.99	0.8 ～ 2.49	4	軸径(P)指定	15 ～ 60	1 ～ 24.5	10	1個
SKH51	+0.01/0	ツバ厚4mm	4 ～ 4.99	1 ～ 3.49	5	軸径(P)指定	15 ～ 60	1 ～ 30	10	1個
SKH51	+0.01/0	ツバ厚4mm	5 ～ 5.99	1 ～ 4.49	6	軸径(P)指定	15 ～ 100	1 ～ 30	10	1個
SKH51	+0.01/0	ツバ厚4mm	6 ～ 6.99	1 ～ 5.49	7	軸径(P)指定	20 ～ 100	1 ～ 30	10	1個
SKH51	+0.01/0	ツバ厚4mm	7 ～ 7.99	2 ～ 6.49	8	軸径(P)指定	20 ～ 100	1 ～ 30	10	1個
SKH51	+0.01/0	ツバ厚4mm	8 ～ 8.99	2 ～ 7.49	9	軸径(P)指定	30 ～ 100	1 ～ 30	10	1個
SKH51	+0.01/0	ツバ厚6mm	4 ～ 4.99	1 ～ 3.49	5	軸径(P)指定	15 ～ 60	1 ～ 30	10	1個
SKH51	+0.01/0	ツバ厚6mm	5 ～ 5.99	1 ～ 4.49	6	軸径(P)指定	15 ～ 100	1 ～ 30	10	1個
SKH51	+0.01/0	ツバ厚6mm	6 ～ 6.99	1 ～ 5.49	7	軸径(P)指定	20 ～ 100	1 ～ 30	10	1個
SKH51	+0.01/0	ツバ厚6mm	7 ～ 7.99	2 ～ 6.49	8	軸径(P)指定	20 ～ 100	1 ～ 30	10	1個
SKH51	+0.01/0	ツバ厚6mm	8 ～ 8.99	2 ～ 7.49	9	軸径(P)指定	30 ～ 100	1 ～ 30	10	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目

基本情報

基本情報

軸径（D）固定・軸径（P）0.01mm指定・S寸指定タイプのストレートコアスリーブです。

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

ストレートコアスリーブ -S寸指定タイプ-のレビュー

4.5平均満足度：4.56件のレビュー

星5
50%
星4
50%
星3
0%
星2
0%
星1
0%

射出成形

満足度：5.02019/11/22

ここまでのクオリティで、この納期、安さは非常に足すかります。

1人が参考にしています。

金型用部品

満足度：5.02023/01/26

この商品は自社の金型の工程でストレートコアスリーブとして使用しているものです。サイズ的に自社の規格に合うものが購入でき、...もっと読む

0人が参考にしています。

スリーブ

満足度：4.02022/03/18

コアピンでスリ－ブ加工してあるのでミスした際入れ子化するのには便利ですね

0人が参考にしています。

スリ－ブ

満足度：4.02022/03/18

スリ－ブピンではなく入れ子のコアピンとして使用できるので非常にいいです

0人が参考にしています。

ピン

満足度：4.02019/07/03

短納期及び価格の面でも他社より条件よく非常に助かってます　　

0人が参考にしています。

6件全て見る

この商品を見た人は、こんな商品も見ています

	今見ている商品ストレートコアスリーブ -S寸指定タイプ-	ストレートコアスリーブ -S寸固定タイプ-	ボス用コアピン -ガス逃げ穴付タイプ-	ボス用コアピン	ストレートエジェクタスリーブ -SKH51/片肉厚0.6mm～タイプ-	ストレートコアピン -軸径(D)固定・全長指定タイプ-
メーカー	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ
通常価格	-	-	-	-	-	-
通常出荷日	3日目	3日目	5日目	5日目	3日目	お見積り

ストレートコアスリーブカテゴリの売れ筋ランキング

通常価格、通常出荷日が表示と異なる場合がございます

技術サポート窓口

プラ型用部品技術窓口

商品の仕様・技術のお問い合わせ

Webお問い合わせフォーム

営業時間：9:00～18:00（土曜日・日曜日・祝日は除く）

※お問い合わせフォームは24時間受付しております。

見積もり・発注後最短当日出荷　新規会員登録で2D・3D CADデータを無料でダウンロード

無料で会員登録

閉じる

比較リスト

回答可能（特定物質なし）	関連する各国主要規制に対応しているため、輸出案件等でも安心してご利用いただけます REACH SVHCおよび中国RoHSで規定される物質は、含有が禁止されるものではないため、特定物質には該当せず、回答可能の選択肢に含まれます（報告義務が発生する可能性がございます）・以下の条件に、いずれも該当する商品です　 - chemSHERPA-AI形式での回答が可能　 - 特定物質（一般的な各国主要規制で禁止されている物質）を、閾値を超えて使用していない
回答不可（調査不可/特定物質あり）	各国主要規制に対応していない（または調査不可）のため、輸出案件等でのご利用は推奨いたしません・以下の条件のうち、いずれかに該当する商品です　 - chemSHERPA-AI形式での回答が不可　 - 特定物質（一般的な各国主要規制で禁止されている物質）を、閾値を超えて使用している
調査中	現在調査中です。調査完了まで今しばらくお待ちください・調査中のため、現時点ではchemSHERPA-AI形式での回答ができない商品です

絞り込み条件

chemSHERPA・RoHS

材質

V寸法公差

ツバ厚

D/P（軸径）(mm)

V寸（穴径）(mm)

No.(呼び径)(mm)

仕様

L(全長)(mm)

S(V穴径長さ)(mm)

タイプ

CAD

出荷日

ストレートコアスリーブ -S寸指定タイプ-

商品情報

外形図・製品仕様

規格表

注文例

出荷日

追加工

関連情報

型番リスト

詳細情報

基本情報

カタログ

この商品を見た人は、こんな商品も見ています

ストレートコアスリーブカテゴリの売れ筋ランキング

技術サポート窓口

chemSHERPA
