テーパレス1段コアピン -軸径(D)固定タイプ-
- 通常単価(税別)
- -
- 税込単価
- -
軸径（D）固定タイプのテーパレス1段コアピン（抜き勾配なし）です。
詳細情報を確認する未確定：候補が4,248型番あります。
商品情報
外形図・製品仕様
| 材質 硬度 | 型 式 | ||
|---|---|---|---|
| Type | Step | Shape | |
| SKD61 48～52HRC | CPPS- | B C D E | S C G T R B |
| SKH51 58～60HRC | CPHS- | ||
| NAK80 37～43HRC | CPKS- | ||
| SUS440C 56～60HRC | CPWS- | ||
L公差はShape図中参照
規格表
| H | 型 式 | 指定0.01mm単位 | 指定0.1mm単位 | ℓ max. | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| L | F | A | C | R | |||||||||
| Type | Step | Shape | D | min. | max. | min. | max. | min. | max. | ||||
| 3 | CPPS- CPHS- CPKS- （D≦16） CPWS- （D≦16） | B C D E | S C G T R B | 1 | 12.00 | 100.00 | 10.00 | L-ℓmin. ℓmin. Step 図中 参照 | 0.50 | D＞A |
|
| ℓ≦10×A and ℓ≦35 |
| 1.5 | |||||||||||||
| 4 | 2 | ||||||||||||
| 5 | 2.5 | ||||||||||||
| 6 | 3 | 0.70 | |||||||||||
| 7 | 3.5 | 120.00 | 1.00 | ||||||||||
| 4 | |||||||||||||
| 8 | 4.5 | ||||||||||||
| 5 | 120.00 CPHS のみ 150.00 | ||||||||||||
| 9 | 5.5 | 1.50 | |||||||||||
| 6 | 2.00 | ||||||||||||
| 10 | 6.5 | ||||||||||||
| 7 | |||||||||||||
| 11 | 8 | ||||||||||||
| 15 | 10 | ||||||||||||
| 18 | 13 | ||||||||||||
| 21 | 16 | ||||||||||||
| 25 | 20 | 30.00 | 28.00 | 5.00 | |||||||||
注文例
出荷日
追加工
[ ! ]追加工GVCの類似商品「段付コアピン（ガス抜き）」>>こちら
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |

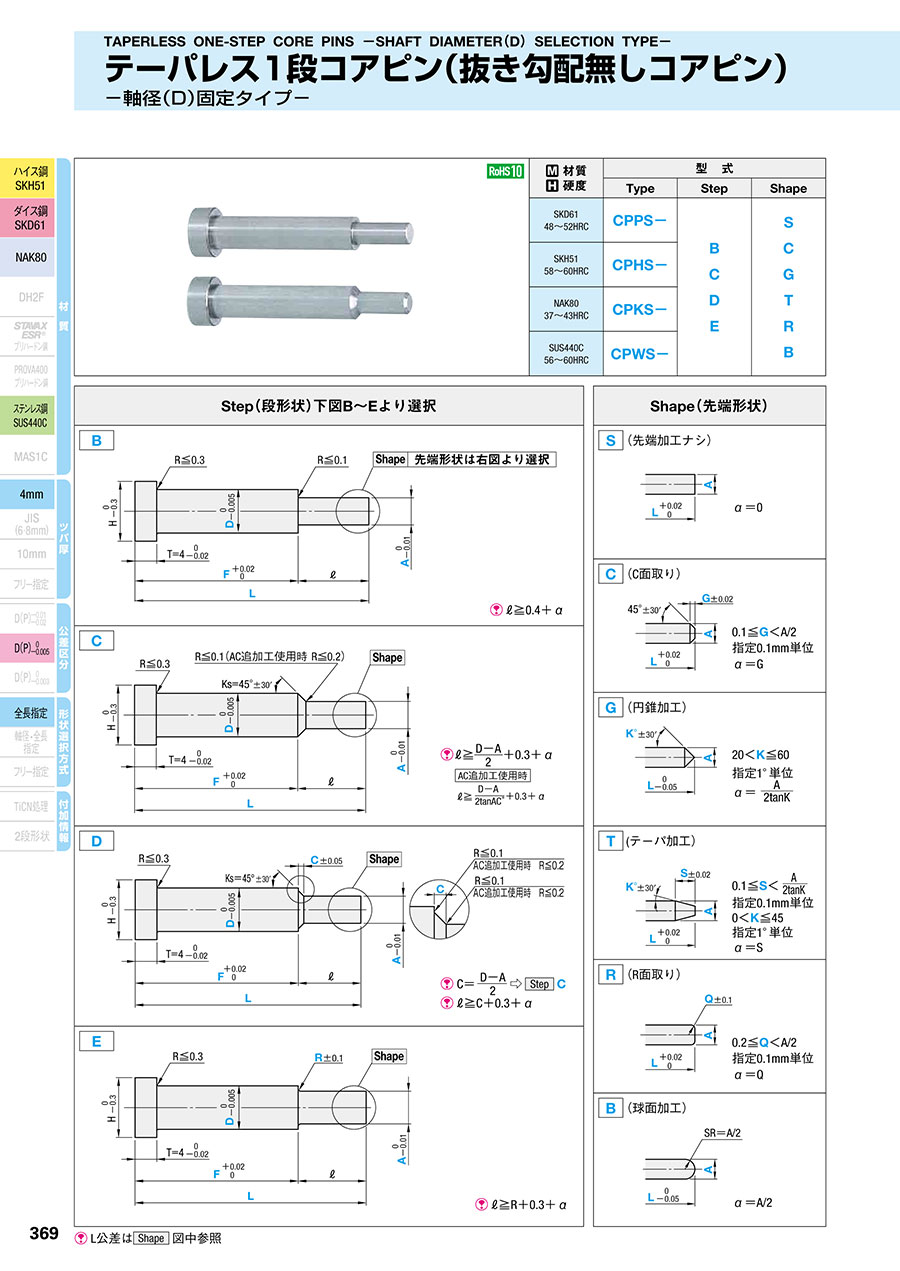

カタログ
商品担当おすすめ
テーパレス1段コアピン -軸径(D)固定タイプ-のレビュー
プラ型
5
5.02023/04/29
樹脂金型のキャビコアの１部に使用します。品質納期等問題なく使用できます。
0人が参考にしています。
急に必要になり
4
4.02023/02/06
単品購入ができますので、必要個数での購入ができ不要在庫を持たなくて良いので助かります。
0人が参考にしています。
組立材料
5
5.02022/06/23
強度、精度共に満足の仕上がりです。
製作するより安くできるので助かります。
0人が参考にしています。
試作型のﾀﾞﾎﾞﾊﾟﾝﾁに使用
5
5.02022/01/19
先端の形状の自由度も高いので
欲しい形状をﾁｮｲｽできるのが良いです。
使用的にも問題ありません。
0人が参考にしています。
射出成型金型の内径コアピン
5
5.02021/08/18
射出成型金型の内径コアピンとして使用しています。磨耗するので定期的に購入しています。
0人が参考にしています。
