精級テーパレス1段コアピン -軸径(P)0.005mm指定タイプ-

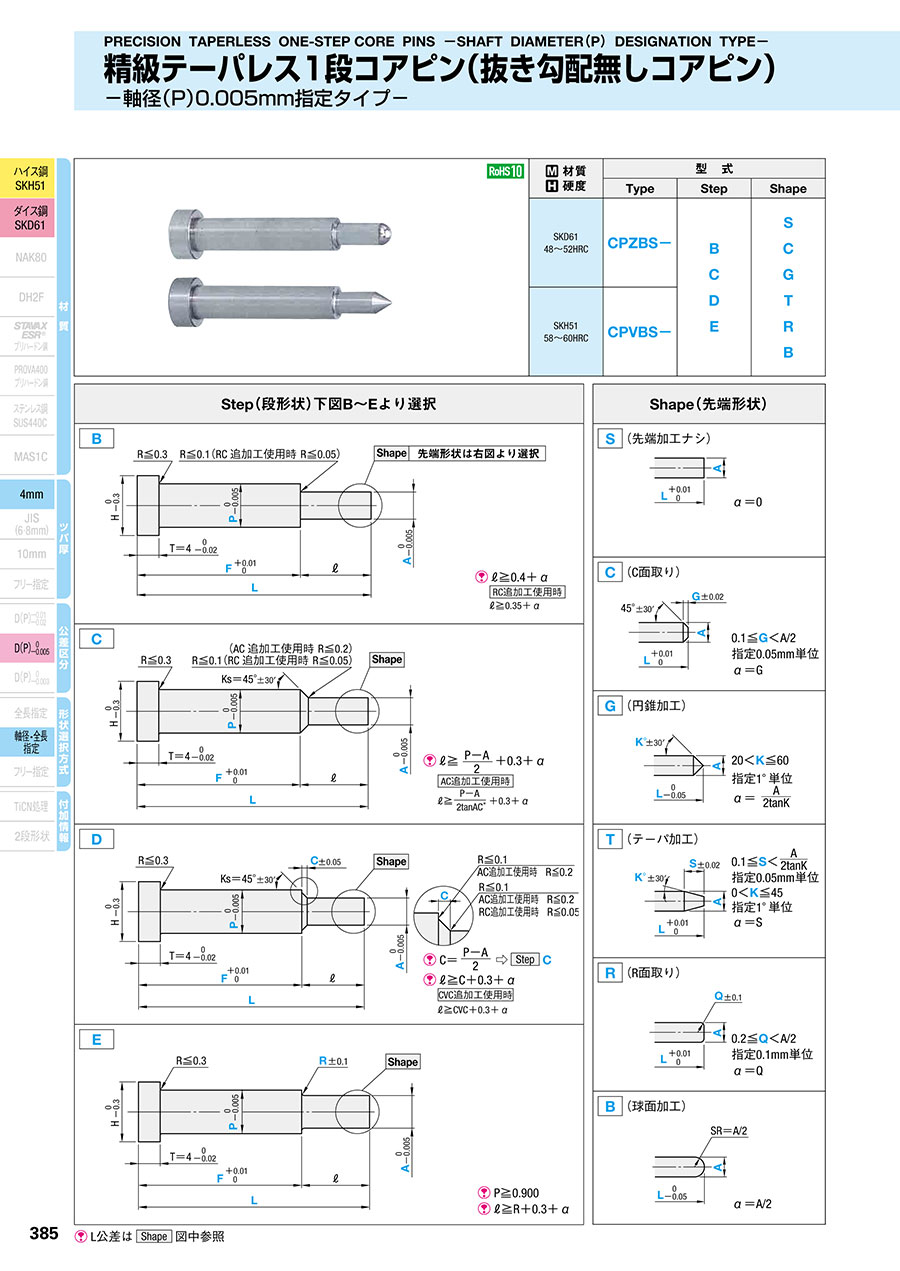

カタログ |P.385

4.4

平均満足度4.4

この商品のレビューをみる（5件）

通常単価(税別): -

税込単価: -

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

テーパレス1段コアピン -軸径(D)固定タイプ-

4.6

通常出荷日：2 日目～

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

テーパレス1段コアピン -軸径(P)0.01mm指定タイプ-

4.5

通常出荷日：2 日目～

軸径(P)0.005㎜指定タイプの精級テーパレス1段コアピンです。

詳細情報を確認する

形状タイプ
1段
軸径公差
0/-0.005
形状部公差
0/-0.005
先端LAP有無
無
2段目形状 Step2
2段目なし

無料3D-CADライブラリー申し込み受付中

未確定：候補が4,324型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図・製品仕様

材質硬度	型式
材質硬度	Type	Step	Shape
SKD61 48～52HRC	CPZBS-	B C D E	S C G T R B
SKH51 58～60HRC	CPVBS-	B C D E	S C G T R B

L公差はShape図中参照

規格表

H	型式				指定0.01mm単位		指定 0.005mm 単位	指定0.01mm単位				指定0.1mm単位		ℓmax.
	型式				L		min. P max.	F		A		C	R
	Type	Step	Shape	No.	min.	max.	min. P max.	min.	max.	min.	max.	C	R
3	CPZBS- CPVBS-	B C D E	S C G T R B	1	14.00	100.00	0.800～0.995	12.00	L-ℓmin. ℓmin. Step 図中参照	0.50	P＞A			ℓ≦12×A and ℓ≦35
3				1.5			1.000～1.495
4				2			1.500～1.995
5				2.5			2.000～2.495
6				3			2.500～2.995			0.70
7				3.5		120.00	3.000～3.495			1.00
7				4			3.500～3.995
8				4.5			4.000～4.495
8				5		120.00 CPVBS のみ 150.00	4.500～4.995
9				5.5			5.000～5.495			1.50
9				6			5.500～5.995			2.00
10				6.5			6.000～6.495
10				7			6.500～6.995
11				8			7.000～7.995
15				10			8.000～9.995
18				13			10.000～12.995
21				16			13.000～15.995
25				20	30.00		16.000～19.995	28.00		5.00
Step EはNo.1（P≧0.900）～

注文例

出荷日

追加工

[ ! ]追加工GVCの類似商品「段付コアピン（ガス抜き）」>>こちら

>> P.365
>> P.366

型番リスト

表示件数

...

型番

CPVBS-BB1-[6.5-100/0.01]-P[0.8-0.995/0.005]-F[12-99.3/0.01]-A[0.5-0.98/0.01]

CPVBS-BB1-[6.5-100/0.01]-P[0.8-0.995/0.005]-F[12-99.3/0.01]-AAC[0.4-0.49/0.01]

CPVBS-BB1-[6.5-100/0.01]-P[0.8-0.995/0.005]-FC[5-13.44/0.01]-A[0.5-0.98/0.01]

CPVBS-BB1-[6.5-100/0.01]-P[0.8-0.995/0.005]-FC[5-13.44/0.01]-AAC[0.4-0.49/0.01]

CPVBS-BB1.5-[6.5-100/0.01]-P[1-1.495/0.005]-F[12-99.3/0.01]-A[0.5-1.48/0.01]

CPVBS-BB1.5-[6.5-100/0.01]-P[1-1.495/0.005]-F[12-99.3/0.01]-AAC[0.4-0.49/0.01]

CPVBS-BB1.5-[6.5-100/0.01]-P[1-1.495/0.005]-FC[5-13.44/0.01]-A[0.5-1.48/0.01]

CPVBS-BB1.5-[6.5-100/0.01]-P[1-1.495/0.005]-FC[5-13.44/0.01]-AAC[0.4-0.49/0.01]

CPVBS-BB2-[6.5-100/0.01]-P[1.5-1.995/0.005]-F[12-99.3/0.01]-A[0.5-1.98/0.01]

CPVBS-BB2-[6.5-100/0.01]-P[1.5-1.995/0.005]-F[12-99.3/0.01]-AAC[0.5-0.69/0.01]

CPVBS-BB2-[6.5-100/0.01]-P[1.5-1.995/0.005]-FC[5-13.44/0.01]-A[0.5-1.98/0.01]

CPVBS-BB2-[6.5-100/0.01]-P[1.5-1.995/0.005]-FC[5-13.44/0.01]-AAC[0.5-0.69/0.01]

CPVBS-BB2.5-[6.5-100/0.01]-P[2-2.495/0.005]-F[12-99.3/0.01]-A[0.5-2.48/0.01]

CPVBS-BB2.5-[6.5-100/0.01]-P[2-2.495/0.005]-F[12-99.3/0.01]-AAC[0.5-0.69/0.01]

CPVBS-BB2.5-[6.5-100/0.01]-P[2-2.495/0.005]-FC[5-13.44/0.01]-A[0.5-2.48/0.01]

CPVBS-BB2.5-[6.5-100/0.01]-P[2-2.495/0.005]-FC[5-13.44/0.01]-AAC[0.5-0.69/0.01]

CPVBS-BB3-[6.5-100/0.01]-P[2.5-2.995/0.005]-F[12-99.3/0.01]-A[0.7-2.98/0.01]

CPVBS-BB3-[6.5-100/0.01]-P[2.5-2.995/0.005]-F[12-99.3/0.01]-AAC[0.7-0.99/0.01]

CPVBS-BB3-[6.5-100/0.01]-P[2.5-2.995/0.005]-FC[5-13.44/0.01]-A[0.7-2.98/0.01]

CPVBS-BB3-[6.5-100/0.01]-P[2.5-2.995/0.005]-FC[5-13.44/0.01]-AAC[0.7-0.99/0.01]

CPVBS-BB3.5-[6.5-120/0.01]-P[3-3.495/0.005]-F[12-119.3/0.01]-A[1-3.48/0.01]

CPVBS-BB3.5-[6.5-120/0.01]-P[3-3.495/0.005]-F[12-119.3/0.01]-AAC[0.7-0.99/0.01]

CPVBS-BB3.5-[6.5-120/0.01]-P[3-3.495/0.005]-FC[5-13.44/0.01]-A[1-3.48/0.01]

CPVBS-BB3.5-[6.5-120/0.01]-P[3-3.495/0.005]-FC[5-13.44/0.01]-AAC[0.7-0.99/0.01]

CPVBS-BB4-[6.5-120/0.01]-P[3.5-3.995/0.005]-F[12-119.3/0.01]-A[1-3.98/0.01]

CPVBS-BB4-[6.5-120/0.01]-P[3.5-3.995/0.005]-F[12-119.3/0.01]-AAC[0.7-0.99/0.01]

CPVBS-BB4-[6.5-120/0.01]-P[3.5-3.995/0.005]-FC[5-13.44/0.01]-A[1-3.98/0.01]

CPVBS-BB4-[6.5-120/0.01]-P[3.5-3.995/0.005]-FC[5-13.44/0.01]-AAC[0.7-0.99/0.01]

CPVBS-BB4.5-[6.5-120/0.01]-P[4-4.495/0.005]-F[12-119.3/0.01]-A[1-4.48/0.01]

CPVBS-BB4.5-[6.5-120/0.01]-P[4-4.495/0.005]-F[12-119.3/0.01]-AAC[1-1.49/0.01]

CPVBS-BB4.5-[6.5-120/0.01]-P[4-4.495/0.005]-FC[5-13.44/0.01]-A[1-4.48/0.01]

CPVBS-BB4.5-[6.5-120/0.01]-P[4-4.495/0.005]-FC[5-13.44/0.01]-AAC[1-1.49/0.01]

CPVBS-BB5-[6.5-150/0.01]-P[4.5-4.995/0.005]-F[12-150/0.01]-A[1-4.98/0.01]

CPVBS-BB5-[6.5-150/0.01]-P[4.5-4.995/0.005]-F[12-150/0.01]-AAC[1-1.49/0.01]

CPVBS-BB5-[6.5-150/0.01]-P[4.5-4.995/0.005]-FC[5-13.44/0.01]-A[1-4.98/0.01]

CPVBS-BB5-[6.5-150/0.01]-P[4.5-4.995/0.005]-FC[5-13.44/0.01]-AAC[1-1.49/0.01]

CPVBS-BB5.5-[6.5-150/0.01]-P[5-5.495/0.005]-F[12-150/0.01]-A[1.5-5.48/0.01]

CPVBS-BB5.5-[6.5-150/0.01]-P[5-5.495/0.005]-F[12-150/0.01]-AAC[1-1.49/0.01]

CPVBS-BB5.5-[6.5-150/0.01]-P[5-5.495/0.005]-FC[5-13.44/0.01]-A[1.5-5.48/0.01]

CPVBS-BB5.5-[6.5-150/0.01]-P[5-5.495/0.005]-FC[5-13.44/0.01]-AAC[1-1.49/0.01]

CPVBS-BB6-[6.5-150/0.01]-P[5.5-5.995/0.005]-F[12-150/0.01]-A[2-5.98/0.01]

CPVBS-BB6-[6.5-150/0.01]-P[5.5-5.995/0.005]-F[12-150/0.01]-AAC[1.5-1.99/0.01]

CPVBS-BB6-[6.5-150/0.01]-P[5.5-5.995/0.005]-FC[5-13.44/0.01]-A[2-5.98/0.01]

CPVBS-BB6-[6.5-150/0.01]-P[5.5-5.995/0.005]-FC[5-13.44/0.01]-AAC[1.5-1.99/0.01]

CPVBS-BB6.5-[6.5-150/0.01]-P[6-6.495/0.005]-F[12-150/0.01]-A[2-6.48/0.01]

CPVBS-BB6.5-[6.5-150/0.01]-P[6-6.495/0.005]-F[12-150/0.01]-AAC[1.5-1.99/0.01]

CPVBS-BB6.5-[6.5-150/0.01]-P[6-6.495/0.005]-FC[5-13.44/0.01]-A[2-6.48/0.01]

CPVBS-BB6.5-[6.5-150/0.01]-P[6-6.495/0.005]-FC[5-13.44/0.01]-AAC[1.5-1.99/0.01]

CPVBS-BB7-[6.5-150/0.01]-P[6.5-6.995/0.005]-F[12-150/0.01]-A[2-6.98/0.01]

CPVBS-BB7-[6.5-150/0.01]-P[6.5-6.995/0.005]-F[12-150/0.01]-AAC[1.5-1.99/0.01]

CPVBS-BB7-[6.5-150/0.01]-P[6.5-6.995/0.005]-FC[5-13.44/0.01]-A[2-6.98/0.01]

CPVBS-BB7-[6.5-150/0.01]-P[6.5-6.995/0.005]-FC[5-13.44/0.01]-AAC[1.5-1.99/0.01]

CPVBS-BB8-[6.5-150/0.01]-P[7-7.995/0.005]-F[12-150/0.01]-A[2-7.98/0.01]

CPVBS-BB8-[6.5-150/0.01]-P[7-7.995/0.005]-F[12-150/0.01]-AAC[1.5-1.99/0.01]

CPVBS-BB8-[6.5-150/0.01]-P[7-7.995/0.005]-FC[5-13.44/0.01]-A[2-7.98/0.01]

CPVBS-BB8-[6.5-150/0.01]-P[7-7.995/0.005]-FC[5-13.44/0.01]-AAC[1.5-1.99/0.01]

CPVBS-BB10-[6.5-150/0.01]-P[8-9.995/0.005]-F[12-150/0.01]-A[2-9.98/0.01]

CPVBS-BB10-[6.5-150/0.01]-P[8-9.995/0.005]-F[12-150/0.01]-AAC[1.5-1.99/0.01]

CPVBS-BB10-[6.5-150/0.01]-P[8-9.995/0.005]-FC[5-13.44/0.01]-A[2-9.98/0.01]

CPVBS-BB10-[6.5-150/0.01]-P[8-9.995/0.005]-FC[5-13.44/0.01]-AAC[1.5-1.99/0.01]

材質

全長公差

A/AAC（先端径）

(mm)

D/P（軸径）

(mm)

1段目形状 Step1

先端形状 Shape

No.(呼び径)

(mm)

C(段形状テーパ幅)

(mm)

CVC(C寸法0.01mm単位指定可)

(mm)

F(軸径部長さ)

(mm)

FC(F寸変更 Fminより短く)

(mm)

G(先端C面取り幅)

(mm)

K(先端部角度)

(°)

L(全長)

(mm)

Q(先端R面取り)

(mm)

R(段形状部R)

(mm)

S(先端テーパ加工幅)

(mm)

RoHS?

最小発注数量

SKH51	0/-0.05	0.5 ～ 0.98	0.8 ～ 0.995	B	B	1	-	-	12 ～ 99.3	-	-	-	6.5 ～ 100	-	-	-	10	1個
SKH51	0/-0.05	0.4 ～ 0.49	0.8 ～ 0.995	B	B	1	-	-	12 ～ 99.3	-	-	-	6.5 ～ 100	-	-	-	10	1個
SKH51	0/-0.05	0.5 ～ 0.98	0.8 ～ 0.995	B	B	1	-	-	-	5 ～ 13.44	-	-	6.5 ～ 100	-	-	-	10	1個
SKH51	0/-0.05	0.4 ～ 0.49	0.8 ～ 0.995	B	B	1	-	-	-	5 ～ 13.44	-	-	6.5 ～ 100	-	-	-	10	1個
SKH51	0/-0.05	0.5 ～ 1.48	1 ～ 1.495	B	B	1.5	-	-	12 ～ 99.3	-	-	-	6.5 ～ 100	-	-	-	10	1個
SKH51	0/-0.05	0.4 ～ 0.49	1 ～ 1.495	B	B	1.5	-	-	12 ～ 99.3	-	-	-	6.5 ～ 100	-	-	-	10	1個
SKH51	0/-0.05	0.5 ～ 1.48	1 ～ 1.495	B	B	1.5	-	-	-	5 ～ 13.44	-	-	6.5 ～ 100	-	-	-	10	1個
SKH51	0/-0.05	0.4 ～ 0.49	1 ～ 1.495	B	B	1.5	-	-	-	5 ～ 13.44	-	-	6.5 ～ 100	-	-	-	10	1個
SKH51	0/-0.05	0.5 ～ 1.98	1.5 ～ 1.995	B	B	2	-	-	12 ～ 99.3	-	-	-	6.5 ～ 100	-	-	-	10	1個
SKH51	0/-0.05	0.5 ～ 0.69	1.5 ～ 1.995	B	B	2	-	-	12 ～ 99.3	-	-	-	6.5 ～ 100	-	-	-	10	1個
SKH51	0/-0.05	0.5 ～ 1.98	1.5 ～ 1.995	B	B	2	-	-	-	5 ～ 13.44	-	-	6.5 ～ 100	-	-	-	10	1個
SKH51	0/-0.05	0.5 ～ 0.69	1.5 ～ 1.995	B	B	2	-	-	-	5 ～ 13.44	-	-	6.5 ～ 100	-	-	-	10	1個
SKH51	0/-0.05	0.5 ～ 2.48	2 ～ 2.495	B	B	2.5	-	-	12 ～ 99.3	-	-	-	6.5 ～ 100	-	-	-	10	1個
SKH51	0/-0.05	0.5 ～ 0.69	2 ～ 2.495	B	B	2.5	-	-	12 ～ 99.3	-	-	-	6.5 ～ 100	-	-	-	10	1個
SKH51	0/-0.05	0.5 ～ 2.48	2 ～ 2.495	B	B	2.5	-	-	-	5 ～ 13.44	-	-	6.5 ～ 100	-	-	-	10	1個
SKH51	0/-0.05	0.5 ～ 0.69	2 ～ 2.495	B	B	2.5	-	-	-	5 ～ 13.44	-	-	6.5 ～ 100	-	-	-	10	1個
SKH51	0/-0.05	0.7 ～ 2.98	2.5 ～ 2.995	B	B	3	-	-	12 ～ 99.3	-	-	-	6.5 ～ 100	-	-	-	10	1個
SKH51	0/-0.05	0.7 ～ 0.99	2.5 ～ 2.995	B	B	3	-	-	12 ～ 99.3	-	-	-	6.5 ～ 100	-	-	-	10	1個
SKH51	0/-0.05	0.7 ～ 2.98	2.5 ～ 2.995	B	B	3	-	-	-	5 ～ 13.44	-	-	6.5 ～ 100	-	-	-	10	1個
SKH51	0/-0.05	0.7 ～ 0.99	2.5 ～ 2.995	B	B	3	-	-	-	5 ～ 13.44	-	-	6.5 ～ 100	-	-	-	10	1個
SKH51	0/-0.05	1 ～ 3.48	3 ～ 3.495	B	B	3.5	-	-	12 ～ 119.3	-	-	-	6.5 ～ 120	-	-	-	10	1個
SKH51	0/-0.05	0.7 ～ 0.99	3 ～ 3.495	B	B	3.5	-	-	12 ～ 119.3	-	-	-	6.5 ～ 120	-	-	-	10	1個
SKH51	0/-0.05	1 ～ 3.48	3 ～ 3.495	B	B	3.5	-	-	-	5 ～ 13.44	-	-	6.5 ～ 120	-	-	-	10	1個
SKH51	0/-0.05	0.7 ～ 0.99	3 ～ 3.495	B	B	3.5	-	-	-	5 ～ 13.44	-	-	6.5 ～ 120	-	-	-	10	1個
SKH51	0/-0.05	1 ～ 3.98	3.5 ～ 3.995	B	B	4	-	-	12 ～ 119.3	-	-	-	6.5 ～ 120	-	-	-	10	1個
SKH51	0/-0.05	0.7 ～ 0.99	3.5 ～ 3.995	B	B	4	-	-	12 ～ 119.3	-	-	-	6.5 ～ 120	-	-	-	10	1個
SKH51	0/-0.05	1 ～ 3.98	3.5 ～ 3.995	B	B	4	-	-	-	5 ～ 13.44	-	-	6.5 ～ 120	-	-	-	10	1個
SKH51	0/-0.05	0.7 ～ 0.99	3.5 ～ 3.995	B	B	4	-	-	-	5 ～ 13.44	-	-	6.5 ～ 120	-	-	-	10	1個
SKH51	0/-0.05	1 ～ 4.48	4 ～ 4.495	B	B	4.5	-	-	12 ～ 119.3	-	-	-	6.5 ～ 120	-	-	-	10	1個
SKH51	0/-0.05	1 ～ 1.49	4 ～ 4.495	B	B	4.5	-	-	12 ～ 119.3	-	-	-	6.5 ～ 120	-	-	-	10	1個
SKH51	0/-0.05	1 ～ 4.48	4 ～ 4.495	B	B	4.5	-	-	-	5 ～ 13.44	-	-	6.5 ～ 120	-	-	-	10	1個
SKH51	0/-0.05	1 ～ 1.49	4 ～ 4.495	B	B	4.5	-	-	-	5 ～ 13.44	-	-	6.5 ～ 120	-	-	-	10	1個
SKH51	0/-0.05	1 ～ 4.98	4.5 ～ 4.995	B	B	5	-	-	12 ～ 150	-	-	-	6.5 ～ 150	-	-	-	10	1個
SKH51	0/-0.05	1 ～ 1.49	4.5 ～ 4.995	B	B	5	-	-	12 ～ 150	-	-	-	6.5 ～ 150	-	-	-	10	1個
SKH51	0/-0.05	1 ～ 4.98	4.5 ～ 4.995	B	B	5	-	-	-	5 ～ 13.44	-	-	6.5 ～ 150	-	-	-	10	1個
SKH51	0/-0.05	1 ～ 1.49	4.5 ～ 4.995	B	B	5	-	-	-	5 ～ 13.44	-	-	6.5 ～ 150	-	-	-	10	1個
SKH51	0/-0.05	1.5 ～ 5.48	5 ～ 5.495	B	B	5.5	-	-	12 ～ 150	-	-	-	6.5 ～ 150	-	-	-	10	1個
SKH51	0/-0.05	1 ～ 1.49	5 ～ 5.495	B	B	5.5	-	-	12 ～ 150	-	-	-	6.5 ～ 150	-	-	-	10	1個
SKH51	0/-0.05	1.5 ～ 5.48	5 ～ 5.495	B	B	5.5	-	-	-	5 ～ 13.44	-	-	6.5 ～ 150	-	-	-	10	1個
SKH51	0/-0.05	1 ～ 1.49	5 ～ 5.495	B	B	5.5	-	-	-	5 ～ 13.44	-	-	6.5 ～ 150	-	-	-	10	1個
SKH51	0/-0.05	2 ～ 5.98	5.5 ～ 5.995	B	B	6	-	-	12 ～ 150	-	-	-	6.5 ～ 150	-	-	-	10	1個
SKH51	0/-0.05	1.5 ～ 1.99	5.5 ～ 5.995	B	B	6	-	-	12 ～ 150	-	-	-	6.5 ～ 150	-	-	-	10	1個
SKH51	0/-0.05	2 ～ 5.98	5.5 ～ 5.995	B	B	6	-	-	-	5 ～ 13.44	-	-	6.5 ～ 150	-	-	-	10	1個
SKH51	0/-0.05	1.5 ～ 1.99	5.5 ～ 5.995	B	B	6	-	-	-	5 ～ 13.44	-	-	6.5 ～ 150	-	-	-	10	1個
SKH51	0/-0.05	2 ～ 6.48	6 ～ 6.495	B	B	6.5	-	-	12 ～ 150	-	-	-	6.5 ～ 150	-	-	-	10	1個
SKH51	0/-0.05	1.5 ～ 1.99	6 ～ 6.495	B	B	6.5	-	-	12 ～ 150	-	-	-	6.5 ～ 150	-	-	-	10	1個
SKH51	0/-0.05	2 ～ 6.48	6 ～ 6.495	B	B	6.5	-	-	-	5 ～ 13.44	-	-	6.5 ～ 150	-	-	-	10	1個
SKH51	0/-0.05	1.5 ～ 1.99	6 ～ 6.495	B	B	6.5	-	-	-	5 ～ 13.44	-	-	6.5 ～ 150	-	-	-	10	1個
SKH51	0/-0.05	2 ～ 6.98	6.5 ～ 6.995	B	B	7	-	-	12 ～ 150	-	-	-	6.5 ～ 150	-	-	-	10	1個
SKH51	0/-0.05	1.5 ～ 1.99	6.5 ～ 6.995	B	B	7	-	-	12 ～ 150	-	-	-	6.5 ～ 150	-	-	-	10	1個
SKH51	0/-0.05	2 ～ 6.98	6.5 ～ 6.995	B	B	7	-	-	-	5 ～ 13.44	-	-	6.5 ～ 150	-	-	-	10	1個
SKH51	0/-0.05	1.5 ～ 1.99	6.5 ～ 6.995	B	B	7	-	-	-	5 ～ 13.44	-	-	6.5 ～ 150	-	-	-	10	1個
SKH51	0/-0.05	2 ～ 7.98	7 ～ 7.995	B	B	8	-	-	12 ～ 150	-	-	-	6.5 ～ 150	-	-	-	10	1個
SKH51	0/-0.05	1.5 ～ 1.99	7 ～ 7.995	B	B	8	-	-	12 ～ 150	-	-	-	6.5 ～ 150	-	-	-	10	1個
SKH51	0/-0.05	2 ～ 7.98	7 ～ 7.995	B	B	8	-	-	-	5 ～ 13.44	-	-	6.5 ～ 150	-	-	-	10	1個
SKH51	0/-0.05	1.5 ～ 1.99	7 ～ 7.995	B	B	8	-	-	-	5 ～ 13.44	-	-	6.5 ～ 150	-	-	-	10	1個
SKH51	0/-0.05	2 ～ 9.98	8 ～ 9.995	B	B	10	-	-	12 ～ 150	-	-	-	6.5 ～ 150	-	-	-	10	1個
SKH51	0/-0.05	1.5 ～ 1.99	8 ～ 9.995	B	B	10	-	-	12 ～ 150	-	-	-	6.5 ～ 150	-	-	-	10	1個
SKH51	0/-0.05	2 ～ 9.98	8 ～ 9.995	B	B	10	-	-	-	5 ～ 13.44	-	-	6.5 ～ 150	-	-	-	10	1個
SKH51	0/-0.05	1.5 ～ 1.99	8 ～ 9.995	B	B	10	-	-	-	5 ～ 13.44	-	-	6.5 ～ 150	-	-	-	10	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目

...

基本情報

基本情報

軸径(P)0.005㎜指定タイプの精級テーパレス1段コアピンです。

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

精級テーパレス1段コアピン -軸径(P)0.005mm指定タイプ-のレビュー

4.4平均満足度：4.45件のレビュー

星5
60%
星4
20%
星3
20%
星2
0%
星1
0%

治具

満足度：5.02023/04/29

検査治具に使用するときがあります。栓ゲージの様に使用します。

1人が参考にしています。

金型用部品

満足度：5.02023/02/24

コア形状のセルフタップとして使っています。精級のため規格通りのサイズの加工ができ、問題なく使えています。

0人が参考にしています。

金型用

満足度：3.02023/01/16

この商品は自社の金型用の部品として使用しているものです。購入の際にサイズの指定は行うのですが、公差の範囲内ではあるものの...もっと読む

0人が参考にしています。

普通

満足度：4.02020/05/23

普通級に比べてかなり精度面で出ていますお客さんより苦情いままで出たことがないです

0人が参考にしています。

プラ型用

満足度：5.02019/04/12

プラ型用に使用。精度も価格も納得のいくものです。リピートしています。

0人が参考にしています。

5件全て見る

この商品を見た人は、こんな商品も見ています

	今見ている商品精級テーパレス1段コアピン -軸径(P)0.005mm指定タイプ-	超精級テーパレス1段コアピン -軸径(P)0.001mm指定タイプ-	テーパレス1段コアピン -軸径(P)0.01mm指定タイプ-	精級テーパレス1段コアピン -軸径(D)固定タイプ-	テーパレス1段コアピン-先端ラップ処理・軸径(D)固定タイプ/軸径(P)0.01mm指定タイプ-	超精級テーパレス1段コアピン -軸径(D)固定タイプ-
メーカー	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ
通常価格	-	-	-	-	-	-
通常出荷日	3日目	3日目	2日目〜	3日目	3日目	3日目
形状タイプ	1段	1段	1段	1段	1段	1段
軸径公差	0/-0.005	0/-0.003	0/-0.005	0/-0.005	0/-0.005	0/-0.003
形状部公差	0/-0.005	0/-0.003	0/-0.01	0/-0.005	±0.01	0/-0.003
先端LAP有無	無	無	無	無	有	無
2段目形状 Step2	2段目なし	2段目なし	2段目なし	2段目なし	2段目なし	2段目なし
