精級テーパレス1段コアピン -軸径(D)固定タイプ-
- 通常単価(税別)
- -
- 税込単価
- -
軸径（D）固定タイプの精級テーパレス1段コアピンとなります。
詳細情報を確認する未確定：候補が4,320型番あります。
商品情報

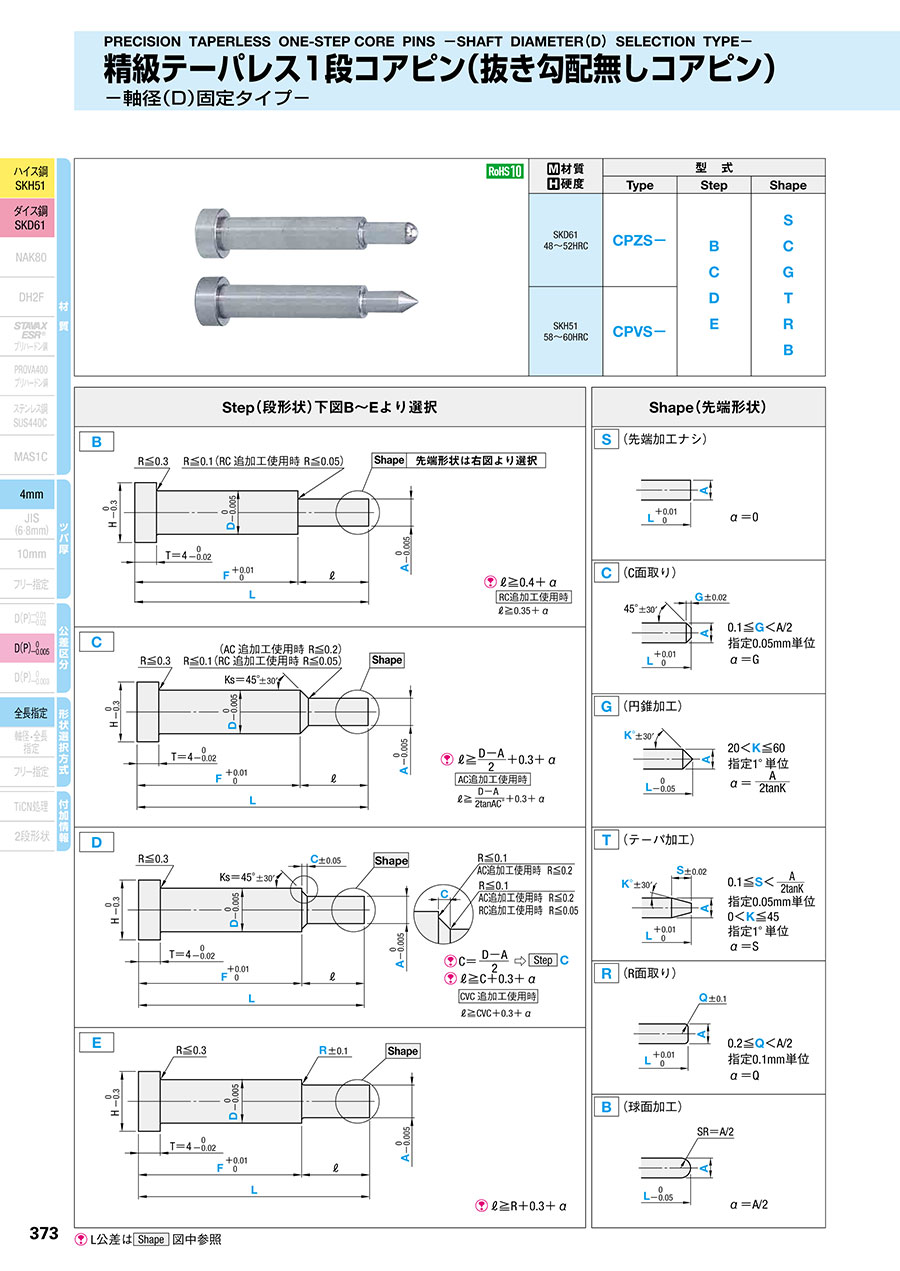

外形図・製品仕様
| 材質 硬度 | 型 式 | ||
|---|---|---|---|
| Type | Step | Shape | |
| SKD61 48～52HRC | CPZS- | B C D E | S C G T R B |
| SKH51 58～60HRC | CPVS- | ||
L公差はShape図中参照
規格表
| H | 型 式 | 指定0.01mm単位 | 指定0.1mm単位 | ℓ max. | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| L | F | A | C | R | |||||||||
| Type | Step | Shape | D | min. | max. | min. | max. | min. | max. | ||||
| 3 | CPZS- CPVS- | B C D E | S C G T R B | 1 | 14.00 | 100.00 | 12.00 | L-ℓmin. ℓmin. Step 図中 参照 | 0.50 | D＞A |
|
| ℓ≦12×A and ℓ≦35 |
| 1.5 | |||||||||||||
| 4 | 2 | ||||||||||||
| 5 | 2.5 | ||||||||||||
| 6 | 3 | 0.70 | |||||||||||
| 7 | 3.5 | 120.00 | 1.00 | ||||||||||
| 4 | |||||||||||||
| 8 | 4.5 | ||||||||||||
| 5 | 120.00 CPVS のみ 150.00 | ||||||||||||
| 9 | 5.5 | 1.50 | |||||||||||
| 6 | 2.00 | ||||||||||||
| 10 | 6.5 | ||||||||||||
| 7 | |||||||||||||
| 11 | 8 | ||||||||||||
| 15 | 10 | ||||||||||||
| 18 | 13 | ||||||||||||
| 21 | 16 | ||||||||||||
| 25 | 20 | 30.00 | 28.00 | 5.00 | |||||||||
注文例
出荷日
追加工
[ ! ]追加工GVCの類似商品「段付コアピン（ガス抜き）」>>こちら
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
カタログ
精級テーパレス1段コアピン -軸径(D)固定タイプ-のレビュー
プラ型
4
4.02023/04/29
樹脂金型のキャビコアの１部に使用します。品質納期等問題なく使用できます。
0人が参考にしています。
プラ型の部品
4
4.02020/01/31
プラスチック金型の固定ピンに使用しています。
サイズも豊富で助かります。
0人が参考にしています。
プラ型用
4
4.02016/11/14
特に問題はありませんが、
強いて言うなら、外径のマイナス交差がぎりぎりの時があるので、
注意が必要です。
0人が参考にしています。
