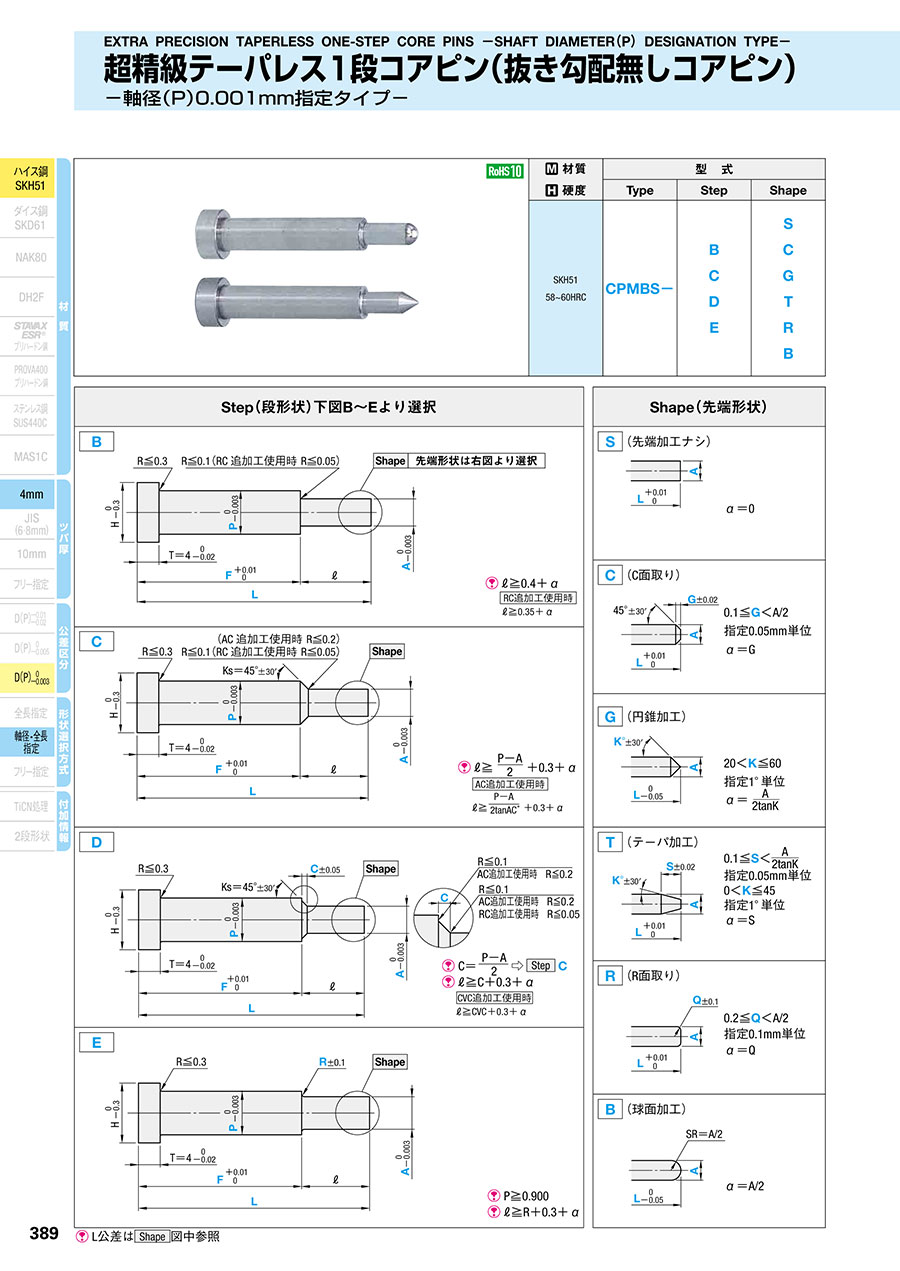

超精級テーパレス1段コアピン -軸径(P)0.001mm指定タイプ-
- 通常単価(税別)
- -
- 税込単価
- -
軸径(P)0.001㎜指定タイプの超精級テーパレス1段コアピンです。
詳細情報を確認する未確定：候補が1,920型番あります。
商品情報
外形図・製品仕様
| 材質 硬度 | 型 式 | ||
|---|---|---|---|
| Type | Step | Shape | |
| SKH51 58～60HRC | CPMBS- | B C D E | S C G T R B |
L公差はShape図中参照
規格表
| H | 型 式 | 指定 0.01mm 単位 | 指定 0.001mm 単位 | 指定 0.01mm 単位 | 指定 0.001mm 単位 | 指定 0.1mm 単位 | ℓ max. | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| L | min. P max. | F | A | C | R | |||||||||
| Type | Step | Shape | No. | min. | max. | min. | max. | min. | max. | |||||
| 3 | CPMBS- | B C D E | S C G T R B | 1 | 14.00 | 100.00 | 0.800～0.999 | 12.00 | L-ℓmin. ℓmin. Step 図中 参照 | 0.500 | P＞A |
|
| ℓ≦12×A and ℓ≦35 |
| 1.5 | 1.000～1.499 | |||||||||||||
| 4 | 2 | 1.500～1.999 | ||||||||||||
| 5 | 2.5 | 2.000～2.499 | ||||||||||||
| 6 | 3 | 2.500～2.999 | 0.700 | |||||||||||
| 7 | 3.5 | 3.000～3.499 | 1.000 | |||||||||||
| 4 | 3.500～3.999 | |||||||||||||
| 8 | 4.5 | 4.000～4.499 | ||||||||||||
| 5 | 4.500～4.999 | |||||||||||||
| 9 | 5.5 | 5.000～5.499 | 1.500 | |||||||||||
| 6 | 5.500～5.999 | 2.000 | ||||||||||||
| 10 | 6.5 | 6.000～6.499 | ||||||||||||
| 7 | 6.500～6.999 | |||||||||||||
| 11 | 8 | 7.000～7.999 | ||||||||||||
| 15 | 10 | 8.000～9.999 | ||||||||||||
| 18 | 13 | 10.000～12.999 | ||||||||||||
注文例
出荷日
追加工
型番リスト
