2段コアピン -軸径(P)0.01mm指定・軸径公差-0.01_-0.02タイプ-
- 通常単価(税別)
- -
- 税込単価
- -
軸径（P）0.01mm指定、軸径公差-0.01_-0.02タイプの2段コアピン...
詳細情報を確認する未確定：候補が1,908型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報

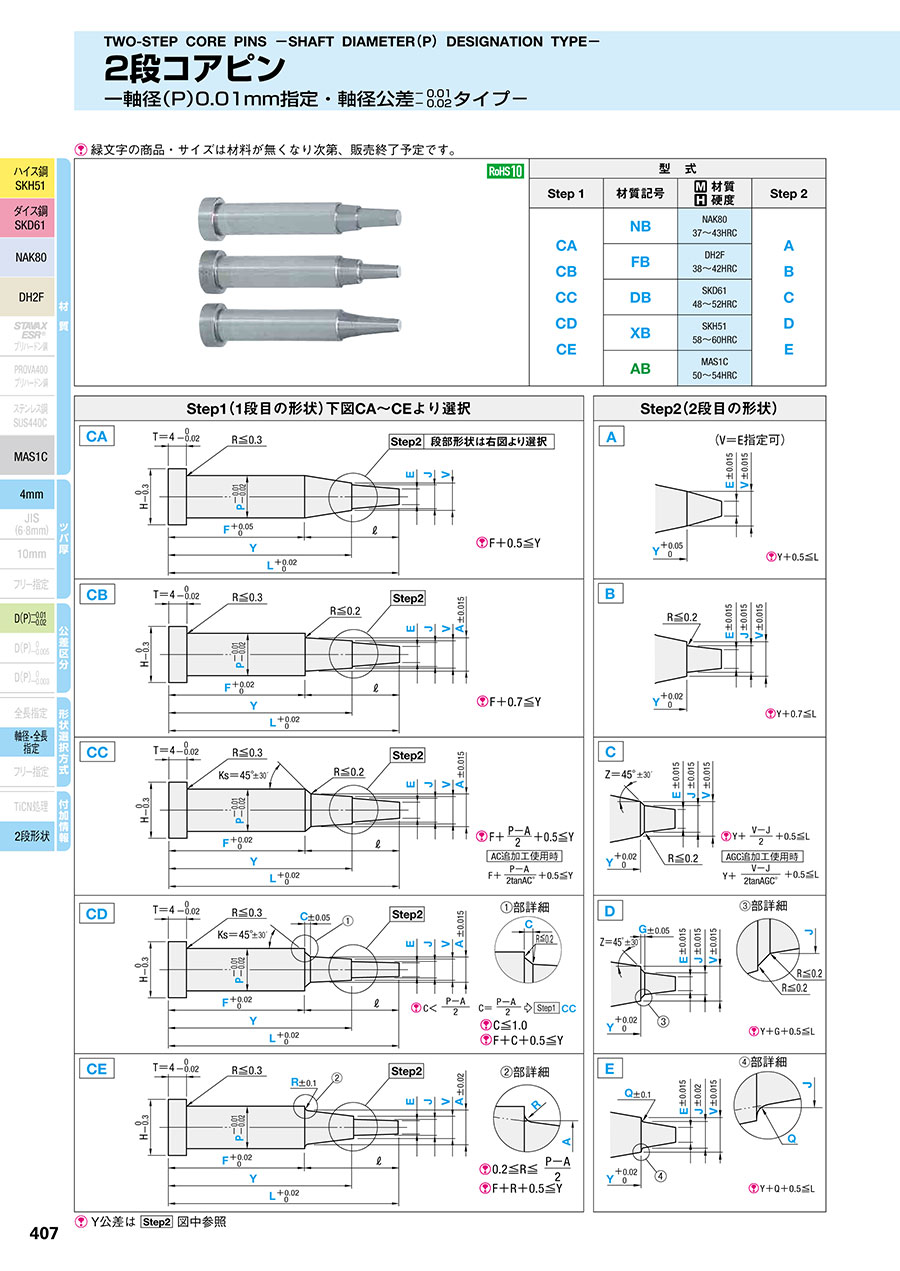

外形図・製品仕様
| 型 式 | |||
|---|---|---|---|
| Step 1 | 材質記号 | 材質 硬度 | Step 2 |
| CA CB CC CD CE | NB | NAK80 37～43HRC | A B C D E |
| FB | DH2F 38～42HRC | ||
| DB | SKD61 48～52HRC | ||
| XB | SKH51 58～60HRC | ||
| AB | MAS1C 50～54HRC | ||
Y公差は Step2 図中参照
規格表
| H | 型 式 |
| 指定0.01mm単位 | 指定0.1mm単位 | ℓmax. | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| L | min. P max. | F | Y | A | V | J | Emin. | C | R | G | Q | |||||||
| Step1 | 材質 | Step2 | No. | min. | max. | |||||||||||||
| 3 | CA CB CC CD CE | NB FB DB XB AB （P≦2.49） | A B C D E | 1.5 | 12.00 | 100.00 | 1.00～1.49 | F≧10.00 | 規格図の 加工限界 参照  | P＞A≧V | A≧V＞J | V＞J≧E | 0.50 |
|
|
|
| 20.00 |
| 4 | 2 | 1.50～1.99 | 0.70 | 25.00 | ||||||||||||||
| 5 | 2.5 | 2.00～2.49 | 30.00 | |||||||||||||||
| 6 | 3 | 2.50～2.99 | 1.00 | 35.00 | ||||||||||||||
| 7 | 3.5 | 3.00～3.49 | 40.00 | |||||||||||||||
| 4 | 120.00 | 3.50～3.99 | 45.00 | |||||||||||||||
| 8 | 4.5 | 4.00～4.49 | 1.50 | 60.00 | ||||||||||||||
| 5 | 4.50～4.99 |
|
| |||||||||||||||
| 9 | 5.5 | 5.00～5.49 | ||||||||||||||||
| 6 | 5.50～5.99 |
|
| 2.00 | ||||||||||||||
| 10 | 6.5 | 6.00～6.49 | ||||||||||||||||
| 7 | 6.50～6.99 | |||||||||||||||||
| 11 | 8 | 7.00～7.99 | ||||||||||||||||
| 15 | 10 | 8.00～9.99 | ||||||||||||||||
| 18 | 13 | 10.00～12.99 | 2.50 | |||||||||||||||
| 21 | 16 | 13.00～15.99 | ||||||||||||||||
| 25 | DB XB | 20 | 30.00 | 16.00～19.99 | F≧28.00 | 5.00 | ||||||||||||
