精級2段コアピン -軸径(D)固定タイプ-

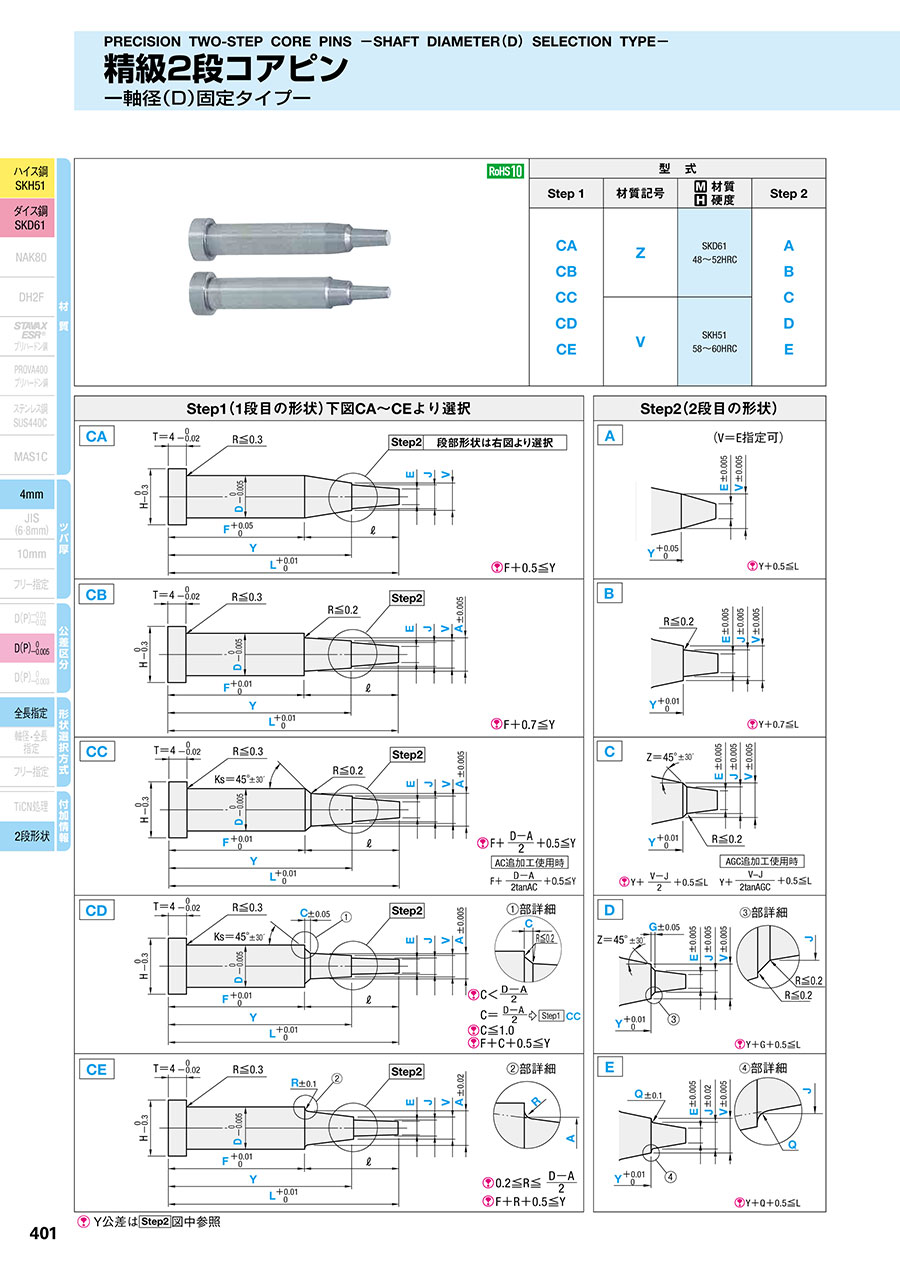

カタログ |P.401

3.5

平均満足度3.5

この商品のレビューをみる（2件）

通常単価(税別): -

税込単価: -

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

2段コアピン -軸径(D)固定・軸径公差0_-0.005タイプ-

4.8

通常価格(税別)： 3,560円 (税込価格：3,916円)

通常出荷日：3 日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

精級2段コアピン -軸径(P)0.005mm指定タイプ-

通常価格(税別)： 5,080円 (税込価格：5,588円)

通常出荷日：3 日目

軸径(D)固定タイプの精級2段付コアピンとなります。材質はダイス鋼SKD61か...

詳細情報を確認する

形状タイプ
2段
軸径公差
0/-0.005
全長公差
+0.01/0
形状部公差
±0.005
表面処理
なし
ツバ厚
4mm(T4)

無料3D-CADライブラリー申し込み受付中

未確定：候補が1,908型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図・製品仕様

型式
Step 1	材質記号	材質硬度	Step 2
CA CB CC CD CE	Z	SKD61 48～52HRC	A B C D E
CA CB CC CD CE	V	SKH51 58～60HRC	A B C D E

Y公差はStep2 図中参照

規格表

H	型式				指定0.01mm単位								指定0.1mm単位				ℓmax.
	型式				L		F	Y	A	V	J	Emin.	C	R	G	Q
	Step1	材質	Step2	D	min.	max.	F	Y	A	V	J	Emin.	C	R	G	Q
3	CA CB CC CD CE	Z V	A B C D E	1	14.00	100.00	F≧12.00	規格図の加工限界参照	D＞A≧V	A≧V＞J	V＞J≧E	0.50					A×6 （Step1 CAはD×6 ） and ℓ≦50
3				1.5								0.50
4				2								0.70
5				2.5								0.70
6				3								1.00
7				3.5
7				4		120.00											A×6+5 （Step1 CAはD×6+5） and ℓ≦50
8				4.5		120.00						1.50
8				5		120.00 C□V□ のみ 150.00
9				5.5
9				6								2.00
10				6.5
10				7
11				8
15				10
18				13								2.50
21				16								2.50
25				20	30.00		F≧28.00					5.00

注文例

出荷日

追加工

P.365

P.366

型番リスト

表示件数

...

型番

CAVA1-[6.5-100/0.01]-F[12-149/0.01]-Y[12.5-149.5/0.01]-V[0.51-0.99/0.01]-E[0.5-0.98/0.01]

CAVA1-[6.5-100/0.01]-FC[5-12.99/0.01]-Y[12.5-149.5/0.01]-V[0.51-0.99/0.01]-E[0.5-0.98/0.01]

CAVA1.5-[6.5-100/0.01]-F[12-149/0.01]-Y[12.5-149.5/0.01]-V[0.5-1.49/0.01]-E[0.5-1.48/0.01]

CAVA1.5-[6.5-100/0.01]-FC[5-12.99/0.01]-Y[12.5-149.5/0.01]-V[0.5-1.49/0.01]-E[0.5-1.48/0.01]

CAVA2-[6.5-100/0.01]-F[12-149/0.01]-Y[12.5-149.5/0.01]-V[0.7-1.99/0.01]-E[0.7-1.99/0.01]

CAVA2-[6.5-100/0.01]-FC[5-12.99/0.01]-Y[12.5-149.5/0.01]-V[0.7-1.99/0.01]-E[0.7-1.99/0.01]

CAVA2.5-[6.5-100/0.01]-F[12-149/0.01]-Y[12.5-149.5/0.01]-V[0.7-2.49/0.01]-E[0.7-2.49/0.01]

CAVA2.5-[6.5-100/0.01]-FC[5-12.99/0.01]-Y[12.5-149.5/0.01]-V[0.7-2.49/0.01]-E[0.7-2.49/0.01]

CAVA3-[6.5-100/0.01]-F[12-149/0.01]-Y[12.5-149.5/0.01]-V[1-2.99/0.01]-E[1-2.99/0.01]

CAVA3-[6.5-100/0.01]-FC[5-12.99/0.01]-Y[12.5-149.5/0.01]-V[1-2.99/0.01]-E[1-2.99/0.01]

CAVA3.5-[6.5-100/0.01]-F[12-149/0.01]-Y[12.5-149.5/0.01]-V[1-3.49/0.01]-E[1-3.49/0.01]

CAVA3.5-[6.5-100/0.01]-FC[5-12.99/0.01]-Y[12.5-149.5/0.01]-V[1-3.49/0.01]-E[1-3.49/0.01]

CAVA4-[6.5-120/0.01]-F[12-149/0.01]-Y[12.5-149.5/0.01]-V[1-3.99/0.01]-E[1-3.99/0.01]

CAVA4-[6.5-120/0.01]-FC[5-12.99/0.01]-Y[12.5-149.5/0.01]-V[1-3.99/0.01]-E[1-3.99/0.01]

CAVA4.5-[6.5-120/0.01]-F[12-149/0.01]-Y[12.5-149.5/0.01]-V[1.5-4.49/0.01]-E[1.5-4.49/0.01]

CAVA4.5-[6.5-120/0.01]-FC[5-12.99/0.01]-Y[12.5-149.5/0.01]-V[1.5-4.49/0.01]-E[1.5-4.49/0.01]

CAVA5-[6.5-150/0.01]-F[12-149/0.01]-Y[12.5-149.5/0.01]-V[1.5-4.99/0.01]-E[1.5-4.99/0.01]

CAVA5-[6.5-150/0.01]-FC[5-12.99/0.01]-Y[12.5-149.5/0.01]-V[1.5-4.99/0.01]-E[1.5-4.99/0.01]

CAVA5.5-[6.5-150/0.01]-F[12-149/0.01]-Y[12.5-149.5/0.01]-V[1.5-5.49/0.01]-E[1.5-5.49/0.01]

CAVA5.5-[6.5-150/0.01]-FC[5-12.99/0.01]-Y[12.5-149.5/0.01]-V[1.5-5.49/0.01]-E[1.5-5.49/0.01]

CAVA6-[6.5-150/0.01]-F[12-149/0.01]-Y[12.5-149.5/0.01]-V[2-5.99/0.01]-E[2-5.99/0.01]

CAVA6-[6.5-150/0.01]-FC[5-12.99/0.01]-Y[12.5-149.5/0.01]-V[2-5.99/0.01]-E[2-5.99/0.01]

CAVA6.5-[6.5-150/0.01]-F[12-149/0.01]-Y[12.5-149.5/0.01]-V[2-6.49/0.01]-E[2-6.49/0.01]

CAVA6.5-[6.5-150/0.01]-FC[5-12.99/0.01]-Y[12.5-149.5/0.01]-V[2-6.49/0.01]-E[2-6.49/0.01]

CAVA7-[6.5-150/0.01]-F[12-149/0.01]-Y[12.5-149.5/0.01]-V[2-6.99/0.01]-E[2-6.99/0.01]

CAVA7-[6.5-150/0.01]-FC[5-12.99/0.01]-Y[12.5-149.5/0.01]-V[2-6.99/0.01]-E[2-6.99/0.01]

CAVA8-[6.5-150/0.01]-F[12-149/0.01]-Y[12.5-149.5/0.01]-V[2-7.99/0.01]-E[2-7.99/0.01]

CAVA8-[6.5-150/0.01]-FC[5-12.99/0.01]-Y[12.5-149.5/0.01]-V[2-7.99/0.01]-E[2-7.99/0.01]

CAVA10-[6.5-150/0.01]-F[12-149/0.01]-Y[12.5-149.5/0.01]-V[2-9.99/0.01]-E[2-9.99/0.01]

CAVA10-[6.5-150/0.01]-FC[5-12.99/0.01]-Y[12.5-149.5/0.01]-V[2-9.99/0.01]-E[2-9.99/0.01]

CAVA13-[6.5-150/0.01]-F[12-149/0.01]-Y[12.5-149.5/0.01]-V[2.5-12.99/0.01]-E[2.5-12.99/0.01]

CAVA13-[6.5-150/0.01]-FC[5-12.99/0.01]-Y[12.5-149.5/0.01]-V[2.5-12.99/0.01]-E[2.5-12.99/0.01]

CAVA16-[6.5-150/0.01]-F[12-149/0.01]-Y[12.5-149.5/0.01]-V[2.5-15.99/0.01]-E[2.5-15.99/0.01]

CAVA16-[6.5-150/0.01]-FC[5-12.99/0.01]-Y[12.5-149.5/0.01]-V[2.5-15.99/0.01]-E[2.5-15.99/0.01]

CAVA20-[6.5-13.99/0.01]-F[28-149/0.01]-Y[28.5-149.5/0.01]-V[5-19.99/0.01]-E[5-19.99/0.01]

CAVA20-[6.5-13.99/0.01]-FC[5-27.99/0.01]-Y[28.5-149.5/0.01]-V[5-19.99/0.01]-E[5-19.99/0.01]

CAVA20-[30-150/0.01]-F[28-149/0.01]-Y[28.5-149.5/0.01]-V[5-19.99/0.01]-E[5-19.99/0.01]

CAVA20-[30-150/0.01]-FC[5-27.99/0.01]-Y[28.5-149.5/0.01]-V[5-19.99/0.01]-E[5-19.99/0.01]

CAVB1-[6.5-100/0.01]-F[12-149/0.01]-Y[12.5-149.5/0.01]-V[0.51-0.99/0.01]-J[0.5-0.98/0.01]-E[0.5-0.98/0.01]

CAVB1-[6.5-100/0.01]-FC[5-12.99/0.01]-Y[12.5-149.5/0.01]-V[0.51-0.99/0.01]-J[0.5-0.98/0.01]-E[0.5-0.98/0.01]

CAVB1.5-[6.5-100/0.01]-F[12-149/0.01]-Y[12.5-149.5/0.01]-V[0.55-1.49/0.01]-J[0.5-1.45/0.01]-E[0.5-1.48/0.01]

CAVB1.5-[6.5-100/0.01]-FC[5-12.99/0.01]-Y[12.5-149.5/0.01]-V[0.55-1.49/0.01]-J[0.5-1.45/0.01]-E[0.5-1.48/0.01]

CAVB2-[6.5-100/0.01]-F[12-149/0.01]-Y[12.5-149.5/0.01]-V[0.75-1.99/0.01]-J[0.7-1.95/0.01]-E[0.7-1.98/0.01]

CAVB2-[6.5-100/0.01]-FC[5-12.99/0.01]-Y[12.5-149.5/0.01]-V[0.75-1.99/0.01]-J[0.7-1.95/0.01]-E[0.7-1.98/0.01]

CAVB2.5-[6.5-100/0.01]-F[12-149/0.01]-Y[12.5-149.5/0.01]-V[0.75-2.49/0.01]-J[0.7-2.45/0.01]-E[0.7-2.48/0.01]

CAVB2.5-[6.5-100/0.01]-FC[5-12.99/0.01]-Y[12.5-149.5/0.01]-V[0.75-2.49/0.01]-J[0.7-2.45/0.01]-E[0.7-2.48/0.01]

CAVB3-[6.5-100/0.01]-F[12-149/0.01]-Y[12.5-149.5/0.01]-V[0.95-2.99/0.01]-J[1-2.98/0.01]-E[1-2.98/0.01]

CAVB3-[6.5-100/0.01]-FC[5-12.99/0.01]-Y[12.5-149.5/0.01]-V[0.95-2.99/0.01]-J[1-2.98/0.01]-E[1-2.98/0.01]

CAVB3.5-[6.5-100/0.01]-F[12-149/0.01]-Y[12.5-149.5/0.01]-V[0.95-3.49/0.01]-J[1-3.45/0.01]-E[1-3.48/0.01]

CAVB3.5-[6.5-100/0.01]-FC[5-12.99/0.01]-Y[12.5-149.5/0.01]-V[0.95-3.49/0.01]-J[1-3.45/0.01]-E[1-3.48/0.01]

CAVB4-[6.5-120/0.01]-F[12-149/0.01]-Y[12.5-149.5/0.01]-V[0.95-3.99/0.01]-J[1-3.95/0.01]-E[1-3.98/0.01]

CAVB4-[6.5-120/0.01]-FC[5-12.99/0.01]-Y[12.5-149.5/0.01]-V[0.95-3.99/0.01]-J[1-3.95/0.01]-E[1-3.98/0.01]

CAVB4.5-[6.5-120/0.01]-F[12-149/0.01]-Y[12.5-149.5/0.01]-V[1.45-4.49/0.01]-J[1.5-4.45/0.01]-E[1.5-4.48/0.01]

CAVB4.5-[6.5-120/0.01]-FC[5-12.99/0.01]-Y[12.5-149.5/0.01]-V[1.45-4.49/0.01]-J[1.5-4.45/0.01]-E[1.5-4.48/0.01]

CAVB5-[6.5-150/0.01]-F[12-149/0.01]-Y[12.5-149.5/0.01]-V[1.45-4.99/0.01]-J[1.5-4.95/0.01]-E[1.5-4.98/0.01]

CAVB5-[6.5-150/0.01]-FC[5-12.99/0.01]-Y[12.5-149.5/0.01]-V[1.45-4.99/0.01]-J[1.5-4.95/0.01]-E[1.5-4.98/0.01]

CAVB5.5-[6.5-150/0.01]-F[12-149/0.01]-Y[12.5-149.5/0.01]-V[1.45-5.49/0.01]-J[1.5-5.45/0.01]-E[1.5-5.48/0.01]

CAVB5.5-[6.5-150/0.01]-FC[5-12.99/0.01]-Y[12.5-149.5/0.01]-V[1.45-5.49/0.01]-J[1.5-5.45/0.01]-E[1.5-5.48/0.01]

CAVB6-[6.5-150/0.01]-F[12-149/0.01]-Y[12.5-149.5/0.01]-V[1.95-5.99/0.01]-J[2-5.95/0.01]-E[2-5.98/0.01]

CAVB6-[6.5-150/0.01]-FC[5-12.99/0.01]-Y[12.5-149.5/0.01]-V[1.95-5.99/0.01]-J[2-5.95/0.01]-E[2-5.98/0.01]

材質

D/P（軸径）

(mm)

Step（1段目段部形状）

Step（2段目段部形状）

A(1段目形状径)

(mm)

C(1段目形状テーパ幅)

(mm)

E(先端径)

(mm)

F(軸径部長さ)

(mm)

FC(F寸変更 Fminより短く)

(mm)

G(2段目形状C面取り幅)

(mm)

J(2段目形状)

(mm)

L(全長)

(mm)

Q(2段目形状R面取り)

(mm)

R(1段目形状部R)

(mm)

V(2段目形状)

(mm)

RoHS?

最小発注数量

SKH51	1	CA	A	-	-	0.5 ～ 0.98	12 ～ 149	-	-	-	6.5 ～ 100	-	-	0.51 ～ 0.99	12.5 ～ 149.5	10	1個
SKH51	1	CA	A	-	-	0.5 ～ 0.98	-	5 ～ 12.99	-	-	6.5 ～ 100	-	-	0.51 ～ 0.99	12.5 ～ 149.5	10	1個
SKH51	1.5	CA	A	-	-	0.5 ～ 1.48	12 ～ 149	-	-	-	6.5 ～ 100	-	-	0.5 ～ 1.49	12.5 ～ 149.5	10	1個
SKH51	1.5	CA	A	-	-	0.5 ～ 1.48	-	5 ～ 12.99	-	-	6.5 ～ 100	-	-	0.5 ～ 1.49	12.5 ～ 149.5	10	1個
SKH51	2	CA	A	-	-	0.7 ～ 1.99	12 ～ 149	-	-	-	6.5 ～ 100	-	-	0.7 ～ 1.99	12.5 ～ 149.5	10	1個
SKH51	2	CA	A	-	-	0.7 ～ 1.99	-	5 ～ 12.99	-	-	6.5 ～ 100	-	-	0.7 ～ 1.99	12.5 ～ 149.5	10	1個
SKH51	2.5	CA	A	-	-	0.7 ～ 2.49	12 ～ 149	-	-	-	6.5 ～ 100	-	-	0.7 ～ 2.49	12.5 ～ 149.5	10	1個
SKH51	2.5	CA	A	-	-	0.7 ～ 2.49	-	5 ～ 12.99	-	-	6.5 ～ 100	-	-	0.7 ～ 2.49	12.5 ～ 149.5	10	1個
SKH51	3	CA	A	-	-	1 ～ 2.99	12 ～ 149	-	-	-	6.5 ～ 100	-	-	1 ～ 2.99	12.5 ～ 149.5	10	1個
SKH51	3	CA	A	-	-	1 ～ 2.99	-	5 ～ 12.99	-	-	6.5 ～ 100	-	-	1 ～ 2.99	12.5 ～ 149.5	10	1個
SKH51	3.5	CA	A	-	-	1 ～ 3.49	12 ～ 149	-	-	-	6.5 ～ 100	-	-	1 ～ 3.49	12.5 ～ 149.5	10	1個
SKH51	3.5	CA	A	-	-	1 ～ 3.49	-	5 ～ 12.99	-	-	6.5 ～ 100	-	-	1 ～ 3.49	12.5 ～ 149.5	10	1個
SKH51	4	CA	A	-	-	1 ～ 3.99	12 ～ 149	-	-	-	6.5 ～ 120	-	-	1 ～ 3.99	12.5 ～ 149.5	10	1個
SKH51	4	CA	A	-	-	1 ～ 3.99	-	5 ～ 12.99	-	-	6.5 ～ 120	-	-	1 ～ 3.99	12.5 ～ 149.5	10	1個
SKH51	4.5	CA	A	-	-	1.5 ～ 4.49	12 ～ 149	-	-	-	6.5 ～ 120	-	-	1.5 ～ 4.49	12.5 ～ 149.5	10	1個
SKH51	4.5	CA	A	-	-	1.5 ～ 4.49	-	5 ～ 12.99	-	-	6.5 ～ 120	-	-	1.5 ～ 4.49	12.5 ～ 149.5	10	1個
SKH51	5	CA	A	-	-	1.5 ～ 4.99	12 ～ 149	-	-	-	6.5 ～ 150	-	-	1.5 ～ 4.99	12.5 ～ 149.5	10	1個
SKH51	5	CA	A	-	-	1.5 ～ 4.99	-	5 ～ 12.99	-	-	6.5 ～ 150	-	-	1.5 ～ 4.99	12.5 ～ 149.5	10	1個
SKH51	5.5	CA	A	-	-	1.5 ～ 5.49	12 ～ 149	-	-	-	6.5 ～ 150	-	-	1.5 ～ 5.49	12.5 ～ 149.5	10	1個
SKH51	5.5	CA	A	-	-	1.5 ～ 5.49	-	5 ～ 12.99	-	-	6.5 ～ 150	-	-	1.5 ～ 5.49	12.5 ～ 149.5	10	1個
SKH51	6	CA	A	-	-	2 ～ 5.99	12 ～ 149	-	-	-	6.5 ～ 150	-	-	2 ～ 5.99	12.5 ～ 149.5	10	1個
SKH51	6	CA	A	-	-	2 ～ 5.99	-	5 ～ 12.99	-	-	6.5 ～ 150	-	-	2 ～ 5.99	12.5 ～ 149.5	10	1個
SKH51	6.5	CA	A	-	-	2 ～ 6.49	12 ～ 149	-	-	-	6.5 ～ 150	-	-	2 ～ 6.49	12.5 ～ 149.5	10	1個
SKH51	6.5	CA	A	-	-	2 ～ 6.49	-	5 ～ 12.99	-	-	6.5 ～ 150	-	-	2 ～ 6.49	12.5 ～ 149.5	10	1個
SKH51	7	CA	A	-	-	2 ～ 6.99	12 ～ 149	-	-	-	6.5 ～ 150	-	-	2 ～ 6.99	12.5 ～ 149.5	10	1個
SKH51	7	CA	A	-	-	2 ～ 6.99	-	5 ～ 12.99	-	-	6.5 ～ 150	-	-	2 ～ 6.99	12.5 ～ 149.5	10	1個
SKH51	8	CA	A	-	-	2 ～ 7.99	12 ～ 149	-	-	-	6.5 ～ 150	-	-	2 ～ 7.99	12.5 ～ 149.5	10	1個
SKH51	8	CA	A	-	-	2 ～ 7.99	-	5 ～ 12.99	-	-	6.5 ～ 150	-	-	2 ～ 7.99	12.5 ～ 149.5	10	1個
SKH51	10	CA	A	-	-	2 ～ 9.99	12 ～ 149	-	-	-	6.5 ～ 150	-	-	2 ～ 9.99	12.5 ～ 149.5	10	1個
SKH51	10	CA	A	-	-	2 ～ 9.99	-	5 ～ 12.99	-	-	6.5 ～ 150	-	-	2 ～ 9.99	12.5 ～ 149.5	10	1個
SKH51	13	CA	A	-	-	2.5 ～ 12.99	12 ～ 149	-	-	-	6.5 ～ 150	-	-	2.5 ～ 12.99	12.5 ～ 149.5	10	1個
SKH51	13	CA	A	-	-	2.5 ～ 12.99	-	5 ～ 12.99	-	-	6.5 ～ 150	-	-	2.5 ～ 12.99	12.5 ～ 149.5	10	1個
SKH51	16	CA	A	-	-	2.5 ～ 15.99	12 ～ 149	-	-	-	6.5 ～ 150	-	-	2.5 ～ 15.99	12.5 ～ 149.5	10	1個
SKH51	16	CA	A	-	-	2.5 ～ 15.99	-	5 ～ 12.99	-	-	6.5 ～ 150	-	-	2.5 ～ 15.99	12.5 ～ 149.5	10	1個
SKH51	20	CA	A	-	-	5 ～ 19.99	28 ～ 149	-	-	-	6.5 ～ 13.99	-	-	5 ～ 19.99	28.5 ～ 149.5	10	1個
SKH51	20	CA	A	-	-	5 ～ 19.99	-	5 ～ 27.99	-	-	6.5 ～ 13.99	-	-	5 ～ 19.99	28.5 ～ 149.5	10	1個
SKH51	20	CA	A	-	-	5 ～ 19.99	28 ～ 149	-	-	-	30 ～ 150	-	-	5 ～ 19.99	28.5 ～ 149.5	10	1個
SKH51	20	CA	A	-	-	5 ～ 19.99	-	5 ～ 27.99	-	-	30 ～ 150	-	-	5 ～ 19.99	28.5 ～ 149.5	10	1個
SKH51	1	CA	B	-	-	0.5 ～ 0.98	12 ～ 149	-	-	0.5 ～ 0.98	6.5 ～ 100	-	-	0.51 ～ 0.99	12.5 ～ 149.5	10	1個
SKH51	1	CA	B	-	-	0.5 ～ 0.98	-	5 ～ 12.99	-	0.5 ～ 0.98	6.5 ～ 100	-	-	0.51 ～ 0.99	12.5 ～ 149.5	10	1個
SKH51	1.5	CA	B	-	-	0.5 ～ 1.48	12 ～ 149	-	-	0.5 ～ 1.45	6.5 ～ 100	-	-	0.55 ～ 1.49	12.5 ～ 149.5	10	1個
SKH51	1.5	CA	B	-	-	0.5 ～ 1.48	-	5 ～ 12.99	-	0.5 ～ 1.45	6.5 ～ 100	-	-	0.55 ～ 1.49	12.5 ～ 149.5	10	1個
SKH51	2	CA	B	-	-	0.7 ～ 1.98	12 ～ 149	-	-	0.7 ～ 1.95	6.5 ～ 100	-	-	0.75 ～ 1.99	12.5 ～ 149.5	10	1個
SKH51	2	CA	B	-	-	0.7 ～ 1.98	-	5 ～ 12.99	-	0.7 ～ 1.95	6.5 ～ 100	-	-	0.75 ～ 1.99	12.5 ～ 149.5	10	1個
SKH51	2.5	CA	B	-	-	0.7 ～ 2.48	12 ～ 149	-	-	0.7 ～ 2.45	6.5 ～ 100	-	-	0.75 ～ 2.49	12.5 ～ 149.5	10	1個
SKH51	2.5	CA	B	-	-	0.7 ～ 2.48	-	5 ～ 12.99	-	0.7 ～ 2.45	6.5 ～ 100	-	-	0.75 ～ 2.49	12.5 ～ 149.5	10	1個
SKH51	3	CA	B	-	-	1 ～ 2.98	12 ～ 149	-	-	1 ～ 2.98	6.5 ～ 100	-	-	0.95 ～ 2.99	12.5 ～ 149.5	10	1個
SKH51	3	CA	B	-	-	1 ～ 2.98	-	5 ～ 12.99	-	1 ～ 2.98	6.5 ～ 100	-	-	0.95 ～ 2.99	12.5 ～ 149.5	10	1個
SKH51	3.5	CA	B	-	-	1 ～ 3.48	12 ～ 149	-	-	1 ～ 3.45	6.5 ～ 100	-	-	0.95 ～ 3.49	12.5 ～ 149.5	10	1個
SKH51	3.5	CA	B	-	-	1 ～ 3.48	-	5 ～ 12.99	-	1 ～ 3.45	6.5 ～ 100	-	-	0.95 ～ 3.49	12.5 ～ 149.5	10	1個
SKH51	4	CA	B	-	-	1 ～ 3.98	12 ～ 149	-	-	1 ～ 3.95	6.5 ～ 120	-	-	0.95 ～ 3.99	12.5 ～ 149.5	10	1個
SKH51	4	CA	B	-	-	1 ～ 3.98	-	5 ～ 12.99	-	1 ～ 3.95	6.5 ～ 120	-	-	0.95 ～ 3.99	12.5 ～ 149.5	10	1個
SKH51	4.5	CA	B	-	-	1.5 ～ 4.48	12 ～ 149	-	-	1.5 ～ 4.45	6.5 ～ 120	-	-	1.45 ～ 4.49	12.5 ～ 149.5	10	1個
SKH51	4.5	CA	B	-	-	1.5 ～ 4.48	-	5 ～ 12.99	-	1.5 ～ 4.45	6.5 ～ 120	-	-	1.45 ～ 4.49	12.5 ～ 149.5	10	1個
SKH51	5	CA	B	-	-	1.5 ～ 4.98	12 ～ 149	-	-	1.5 ～ 4.95	6.5 ～ 150	-	-	1.45 ～ 4.99	12.5 ～ 149.5	10	1個
SKH51	5	CA	B	-	-	1.5 ～ 4.98	-	5 ～ 12.99	-	1.5 ～ 4.95	6.5 ～ 150	-	-	1.45 ～ 4.99	12.5 ～ 149.5	10	1個
SKH51	5.5	CA	B	-	-	1.5 ～ 5.48	12 ～ 149	-	-	1.5 ～ 5.45	6.5 ～ 150	-	-	1.45 ～ 5.49	12.5 ～ 149.5	10	1個
SKH51	5.5	CA	B	-	-	1.5 ～ 5.48	-	5 ～ 12.99	-	1.5 ～ 5.45	6.5 ～ 150	-	-	1.45 ～ 5.49	12.5 ～ 149.5	10	1個
SKH51	6	CA	B	-	-	2 ～ 5.98	12 ～ 149	-	-	2 ～ 5.95	6.5 ～ 150	-	-	1.95 ～ 5.99	12.5 ～ 149.5	10	1個
SKH51	6	CA	B	-	-	2 ～ 5.98	-	5 ～ 12.99	-	2 ～ 5.95	6.5 ～ 150	-	-	1.95 ～ 5.99	12.5 ～ 149.5	10	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目

...

基本情報

基本情報

軸径(D)固定タイプの精級2段付コアピンとなります。材質はダイス鋼SKD61かハイス鋼SKH51が選択可能です。

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

精級2段コアピン -軸径(D)固定タイプ-のレビュー

3.5平均満足度：3.52件のレビュー

星5
0%
星4
50%
星3
50%
星2
0%
星1
0%

製品ピンなどに

満足度：3.02019/10/04

近くの旋盤屋で注文するより納期的にも早く価格も妥当なので使用しております１段コアに比べてバリエ−ションが少ないの...もっと読む

0人が参考にしています。

ピン

満足度：4.02019/07/03

いつもお世話になりますいつもよく利用しております納期も早く迅速に対応できるので助かります

0人が参考にしています。

2件全て見る

この商品を見た人は、こんな商品も見ています

	今見ている商品精級2段コアピン -軸径(D)固定タイプ-	精級2段コアピン -軸径(P)0.005mm指定タイプ-	2段コアピン -軸径(D)固定・軸径公差0_-0.005タイプ-	2段コアピン -軸径(D)固定・軸径公差-0.01_-0.02タイプ-	2段コアピン -軸径(P)0.01mm指定・軸径公差0_-0.005タイプ-	2段コアピン -軸径(P)0.01mm指定・軸径公差-0.01_-0.02タイプ-
メーカー	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ
通常価格	-	-	-	-	-	-
通常出荷日	3日目	3日目	3日目	3日目	3日目	3日目
形状タイプ	2段	2段	2段	2段	2段	2段
軸径公差	0/-0.005	0/-0.005	0/-0.005	-0.01/-0.02	0/-0.005	-0.01/-0.02
全長公差	+0.01/0	+0.01/0	+0.02/0	+0.02/0	+0.02/0	+0.02/0
形状部公差	±0.005	±0.005	±0.01	±0.015	±0.01	±0.015
表面処理	なし	なし	なし	なし	なし	なし
