型式		材質	硬度HRC	公差					A・V
型式				P	L		F		コーティングなし	TiCN コーティング
コーティングなし	TiCN コーティング			P	L		Step 1A	Step 1B・1C・1D・1E	コーティングなし	TiCN コーティング
F-CPDB	HF-CPDB	SKD61	48～52	-0.01 -0.02	+0.02 -0.02	Shape G Shape B の場合 0/-0.1	+0.05 -0.02	+0.02 -0.02	※±0.015	±0.02
F-CPHB	-	SKH51	58～60	-0.005 -0.005	+0.02 -0.02	Shape G Shape B の場合 0/-0.1	+0.05 -0.02	+0.02 -0.02	※±0.01	-

※ Step 1Eの場合A±0.02

■TiCNコーティング概要
· PVD（物理的蒸着）により処理されたTiCNコーティングは、耐摩耗性、耐食性および離型性に優れています。

硬さ	3000HV～
膜厚	2～5μm	・先端形状および軸部をコーティングします。
色調	青灰色

図中表記寸法・公差は、コーティング後の数値です。
先端形状のコーナー部ではコーティング層の膜厚にわずかなばらつきが生じます。

（形状部の勾配θの算出 P.1193）

規格表

H	型式				指定0.01mm単位			指定 0.1mm単位	指定 0.01mm単位		指定 0.1mm単位	ℓmax.
H	Type	Step	Shape	No.	L	P	F	T	A	Vmin.	C・R	ℓmax.
3	F-CPDB F-CPHB	1A 1B 1C 1D 1E	先端加工ナシの場合は指定不要 C G T R B	3	20.00～120.00	1.00～1.50	F≧T+10		P＞A≧V Step 1A P＞V Aの指定不要	0.50		20.00
4				4		1.00～2.00				0.70		20.00
5				5		1.50～2.50				0.70		25.00
6				6		2.00～3.00				1.00		30.00
7				7		2.50～3.50				1.00		35.00
8	F-CPDB F-CPHB –TiCN コーティング – HF-CPDB （No.≧8）			8		3.50～5.00				1.50		40.00
9				9		4.50～6.00						50.00
10				10		5.50～7.00
11				11		6.50～8.00
15				15		7.50～10.00
18				18		9.50～13.00				2.50
21				21		12.50～16.00				2.50
25				25	30.00～120.00	16.50～20.00	F≧T+24			5.00

注文例

出荷日

追加工

P.365
P.366

型番リスト

表示件数

...

型番

F-CPDB1A3-[20-120/0.01]-P[1-1.5/0.01]-F[12-119.5/0.01]-T[1.5-20/0.1]-V[0.5-1.49/0.01]

F-CPDB1A4-[20-120/0.01]-P[1-2/0.01]-F[12-119.5/0.01]-T[1.5-20/0.1]-V[0.7-1.99/0.01]

F-CPDB1A5-[20-120/0.01]-P[1.5-2.5/0.01]-F[12-119.5/0.01]-T[1.5-20/0.1]-V[0.7-2.49/0.01]

F-CPDB1A6-[20-120/0.01]-P[2-3/0.01]-F[12-119.5/0.01]-T[1.5-20/0.1]-V[1-2.99/0.01]

F-CPDB1A7-[20-120/0.01]-P[2.5-3.5/0.01]-F[12-119.5/0.01]-T[1.5-20/0.1]-V[1-3.49/0.01]

F-CPDB1A8-[20-120/0.01]-P[3.5-5/0.01]-F[12-119.5/0.01]-T[1.5-20/0.1]-V[1.5-4.99/0.01]

F-CPDB1A9-[20-120/0.01]-P[4.5-6/0.01]-F[12-119.5/0.01]-T[1.5-20/0.1]-V[1.5-5.99/0.01]

F-CPDB1A10-[20-120/0.01]-P[5.5-7/0.01]-F[12-119.5/0.01]-T[1.5-20/0.1]-V[1.5-6.99/0.01]

F-CPDB1A11-[20-120/0.01]-P[6.5-8/0.01]-F[12-119.5/0.01]-T[1.5-20/0.1]-V[1.5-7.99/0.01]

F-CPDB1A15-[20-120/0.01]-P[7.5-10/0.01]-F[12-119.5/0.01]-T[1.5-20/0.1]-V[1.5-9.99/0.01]

F-CPDB1A18-[20-120/0.01]-P[9.5-13/0.01]-F[12-119.5/0.01]-T[1.5-20/0.1]-V[2.5-12.99/0.01]

F-CPDB1A21-[20-120/0.01]-P[12.5-16/0.01]-F[12-119.5/0.01]-T[1.5-20/0.1]-V[2.5-15.99/0.01]

F-CPDB1A25-[30-120/0.01]-P[16.5-20/0.01]-F[25.5-119.5/0.01]-T[1.5-20/0.1]-V[5-19.99/0.01]

F-CPDB1AB3-[20-120/0.01]-P[1-1.5/0.01]-F[12-119.25/0.01]-T[1.5-20/0.1]-V[0.5-1.49/0.01]

F-CPDB1AB4-[20-120/0.01]-P[1-2/0.01]-F[12-119.15/0.01]-T[1.5-20/0.1]-V[0.7-1.99/0.01]

F-CPDB1AB5-[20-120/0.01]-P[1.5-2.5/0.01]-F[12-119.15/0.01]-T[1.5-20/0.1]-V[0.7-2.49/0.01]

F-CPDB1AB6-[20-120/0.01]-P[2-3/0.01]-F[12-119/0.01]-T[1.5-20/0.1]-V[1-2.99/0.01]

F-CPDB1AB7-[20-120/0.01]-P[2.5-3.5/0.01]-F[12-119/0.01]-T[1.5-20/0.1]-V[1-3.49/0.01]

F-CPDB1AB8-[20-120/0.01]-P[3.5-5/0.01]-F[12-118.75/0.01]-T[1.5-20/0.1]-V[1.5-4.99/0.01]

F-CPDB1AB9-[20-120/0.01]-P[4.5-6/0.01]-F[12-118.75/0.01]-T[1.5-20/0.1]-V[1.5-5.99/0.01]

F-CPDB1AB10-[20-120/0.01]-P[5.5-7/0.01]-F[12-118.75/0.01]-T[1.5-20/0.1]-V[1.5-6.99/0.01]

F-CPDB1AB11-[20-120/0.01]-P[6.5-8/0.01]-F[12-118.75/0.01]-T[1.5-20/0.1]-V[1.5-7.99/0.01]

F-CPDB1AB15-[20-120/0.01]-P[7.5-10/0.01]-F[12-118.75/0.01]-T[1.5-20/0.1]-V[1.5-9.99/0.01]

F-CPDB1AB18-[20-120/0.01]-P[9.5-13/0.01]-F[12-118.25/0.01]-T[1.5-20/0.1]-V[2.5-12.99/0.01]

F-CPDB1AB21-[20-120/0.01]-P[12.5-16/0.01]-F[12-118.25/0.01]-T[1.5-20/0.1]-V[2.5-15.99/0.01]

F-CPDB1AB25-[20-120/0.01]-P[16.5-20/0.01]-F[25.5-119.5/0.01]-T[1.5-20/0.1]-V[5-19.99/0.01]

F-CPDB1AC3-[20-120/0.01]-P[1-1.5/0.01]-F[12-119/0.01]-T[1.5-20/0.1]-V[0.5-1.49/0.01]-G[0.5-0.7/0.1]

F-CPDB1AC4-[20-120/0.01]-P[1-2/0.01]-F[12-119/0.01]-T[1.5-20/0.1]-V[0.7-1.99/0.01]-G[0.5-0.9/0.1]

F-CPDB1AC5-[20-120/0.01]-P[1.5-2.5/0.01]-F[12-119/0.01]-T[1.5-20/0.1]-V[0.7-2.49/0.01]-G[0.5-1.2/0.1]

F-CPDB1AC6-[20-120/0.01]-P[2-3/0.01]-F[12-119/0.01]-T[1.5-20/0.1]-V[1-2.99/0.01]-G[0.5-1.4/0.1]

F-CPDB1AC7-[20-120/0.01]-P[2.5-3.5/0.01]-F[12-119/0.01]-T[1.5-20/0.1]-V[1-3.49/0.01]-G[0.5-1.7/0.1]

F-CPDB1AC8-[20-120/0.01]-P[3.5-5/0.01]-F[12-119/0.01]-T[1.5-20/0.1]-V[1.5-4.99/0.01]-G[0.5-2.4/0.1]

F-CPDB1AC9-[20-120/0.01]-P[4.5-6/0.01]-F[12-119/0.01]-T[1.5-20/0.1]-V[1.5-5.99/0.01]-G[0.5-2.9/0.1]

F-CPDB1AC10-[20-120/0.01]-P[5.5-7/0.01]-F[12-119/0.01]-T[1.5-20/0.1]-V[1.5-6.99/0.01]-G[0.5-3.4/0.1]

F-CPDB1AC11-[20-120/0.01]-P[6.5-8/0.01]-F[12-119/0.01]-T[1.5-20/0.1]-V[1.5-7.99/0.01]-G[0.5-3.9/0.1]

F-CPDB1AC15-[20-120/0.01]-P[7.5-10/0.01]-F[12-119/0.01]-T[1.5-20/0.1]-V[1.5-9.99/0.01]-G[0.5-4.9/0.1]

F-CPDB1AC18-[20-120/0.01]-P[9.5-13/0.01]-F[12-119/0.01]-T[1.5-20/0.1]-V[2.5-12.99/0.01]-G[0.5-6.4/0.1]

F-CPDB1AC21-[20-120/0.01]-P[12.5-16/0.01]-F[12-119/0.01]-T[1.5-20/0.1]-V[2.5-15.99/0.01]-G[0.5-7.9/0.1]

F-CPDB1AC25-[20-120/0.01]-P[16.5-20/0.01]-F[25.5-119.5/0.01]-T[1.5-20/0.1]-V[5-19.99/0.01]-G[0.5-7.9/0.1]

F-CPDB1AG3-[20-120/0.01]-P[1-1.5/0.01]-F[12-119/0.01]-T[1.5-20/0.1]-V[0.5-1.49/0.01]-K[21-60/1]

F-CPDB1AG4-[20-120/0.01]-P[1-2/0.01]-F[12-119/0.01]-T[1.5-20/0.1]-V[0.7-1.99/0.01]-K[21-60/1]

F-CPDB1AG5-[20-120/0.01]-P[1.5-2.5/0.01]-F[12-119/0.01]-T[1.5-20/0.1]-V[0.7-2.49/0.01]-K[21-60/1]

F-CPDB1AG6-[20-120/0.01]-P[2-3/0.01]-F[12-119/0.01]-T[1.5-20/0.1]-V[1-2.99/0.01]-K[21-60/1]

F-CPDB1AG7-[20-120/0.01]-P[2.5-3.5/0.01]-F[12-119/0.01]-T[1.5-20/0.1]-V[1-3.49/0.01]-K[21-60/1]

F-CPDB1AG8-[20-120/0.01]-P[3.5-5/0.01]-F[12-119/0.01]-T[1.5-20/0.1]-V[1.5-4.99/0.01]-K[21-60/1]

F-CPDB1AG9-[20-120/0.01]-P[4.5-6/0.01]-F[12-119/0.01]-T[1.5-20/0.1]-V[1.5-5.99/0.01]-K[21-60/1]

F-CPDB1AG10-[20-120/0.01]-P[5.5-7/0.01]-F[12-119/0.01]-T[1.5-20/0.1]-V[1.5-6.99/0.01]-K[21-60/1]

F-CPDB1AG11-[20-120/0.01]-P[6.5-8/0.01]-F[12-119/0.01]-T[1.5-20/0.1]-V[1.5-7.99/0.01]-K[21-60/1]

F-CPDB1AG15-[20-120/0.01]-P[7.5-10/0.01]-F[12-119/0.01]-T[1.5-20/0.1]-V[1.5-9.99/0.01]-K[21-60/1]

F-CPDB1AG18-[20-120/0.01]-P[9.5-13/0.01]-F[12-119/0.01]-T[1.5-20/0.1]-V[2.5-12.99/0.01]-K[21-60/1]

F-CPDB1AG21-[20-120/0.01]-P[12.5-16/0.01]-F[12-119/0.01]-T[1.5-20/0.1]-V[2.5-15.99/0.01]-K[21-60/1]

F-CPDB1AG25-[20-120/0.01]-P[16.5-20/0.01]-F[25.5-119.5/0.01]-T[1.5-20/0.1]-V[5-19.99/0.01]-K[21-60/1]

F-CPDB1AR3-[20-120/0.01]-P[1-1.5/0.01]-F[12-119.3/0.01]-T[1.5-20/0.1]-V[0.5-1.49/0.01]-Q[0.2-0.7/0.1]

F-CPDB1AR4-[20-120/0.01]-P[1-2/0.01]-F[12-119.3/0.01]-T[1.5-20/0.1]-V[0.7-1.99/0.01]-Q[0.2-0.9/0.1]

F-CPDB1AR5-[20-120/0.01]-P[1.5-2.5/0.01]-F[12-119.3/0.01]-T[1.5-20/0.1]-V[0.7-2.49/0.01]-Q[0.2-1.2/0.1]

F-CPDB1AR6-[20-120/0.01]-P[2-3/0.01]-F[12-119.3/0.01]-T[1.5-20/0.1]-V[1-2.99/0.01]-Q[0.2-1.4/0.1]

F-CPDB1AR7-[20-120/0.01]-P[2.5-3.5/0.01]-F[12-119.3/0.01]-T[1.5-20/0.1]-V[1-3.49/0.01]-Q[0.2-1.7/0.1]

F-CPDB1AR8-[20-120/0.01]-P[3.5-5/0.01]-F[12-119.3/0.01]-T[1.5-20/0.1]-V[1.5-4.99/0.01]-Q[0.2-2.4/0.1]

F-CPDB1AR9-[20-120/0.01]-P[4.5-6/0.01]-F[12-119.3/0.01]-T[1.5-20/0.1]-V[1.5-5.99/0.01]-Q[0.2-2.9/0.1]

F-CPDB1AR10-[20-120/0.01]-P[5.5-7/0.01]-F[12-119.3/0.01]-T[1.5-20/0.1]-V[1.5-6.99/0.01]-Q[0.2-3.4/0.1]

Step（1段目段部形状）

Shape（先端形状）

材質

軸径公差

全長公差

形状部公差

表面処理

D/P（軸径）

(mm)

No.(呼び径)

(mm)

A(段形状径)

(mm)

C(段形状テーパ幅)

(mm)

F(軸径部長さ)

(mm)

G(先端C面取り幅)

(mm)

K(先端部角度)

(°)

L(全長)

(mm)

Q(先端R面取り)

(mm)

R(段形状部R)

(mm)

RE(R形状の変更拡大)

(mm)

S(先端テーパ加工幅)

(mm)

T(ツバ厚)

(mm)

V(先端径)

(mm)

RoHS?

最小発注数量

1A	加工なし	SKD61	-0.01/-0.02	+0.02/0	±0.015	なし	1 ～ 1.5	3	-	-	12 ～ 119.5	-	-	20 ～ 120	-	-	-	-	1.5 ～ 20	0.5 ～ 1.49	10	1個
1A	加工なし	SKD61	-0.01/-0.02	+0.02/0	±0.015	なし	1 ～ 2	4	-	-	12 ～ 119.5	-	-	20 ～ 120	-	-	-	-	1.5 ～ 20	0.7 ～ 1.99	10	1個
1A	加工なし	SKD61	-0.01/-0.02	+0.02/0	±0.015	なし	1.5 ～ 2.5	5	-	-	12 ～ 119.5	-	-	20 ～ 120	-	-	-	-	1.5 ～ 20	0.7 ～ 2.49	10	1個
1A	加工なし	SKD61	-0.01/-0.02	+0.02/0	±0.015	なし	2 ～ 3	6	-	-	12 ～ 119.5	-	-	20 ～ 120	-	-	-	-	1.5 ～ 20	1 ～ 2.99	10	1個
1A	加工なし	SKD61	-0.01/-0.02	+0.02/0	±0.015	なし	2.5 ～ 3.5	7	-	-	12 ～ 119.5	-	-	20 ～ 120	-	-	-	-	1.5 ～ 20	1 ～ 3.49	10	1個
1A	加工なし	SKD61	-0.01/-0.02	+0.02/0	±0.015	なし	3.5 ～ 5	8	-	-	12 ～ 119.5	-	-	20 ～ 120	-	-	-	-	1.5 ～ 20	1.5 ～ 4.99	10	1個
1A	加工なし	SKD61	-0.01/-0.02	+0.02/0	±0.015	なし	4.5 ～ 6	9	-	-	12 ～ 119.5	-	-	20 ～ 120	-	-	-	-	1.5 ～ 20	1.5 ～ 5.99	10	1個
1A	加工なし	SKD61	-0.01/-0.02	+0.02/0	±0.015	なし	5.5 ～ 7	10	-	-	12 ～ 119.5	-	-	20 ～ 120	-	-	-	-	1.5 ～ 20	1.5 ～ 6.99	10	1個
1A	加工なし	SKD61	-0.01/-0.02	+0.02/0	±0.015	なし	6.5 ～ 8	11	-	-	12 ～ 119.5	-	-	20 ～ 120	-	-	-	-	1.5 ～ 20	1.5 ～ 7.99	10	1個
1A	加工なし	SKD61	-0.01/-0.02	+0.02/0	±0.015	なし	7.5 ～ 10	15	-	-	12 ～ 119.5	-	-	20 ～ 120	-	-	-	-	1.5 ～ 20	1.5 ～ 9.99	10	1個
1A	加工なし	SKD61	-0.01/-0.02	+0.02/0	±0.015	なし	9.5 ～ 13	18	-	-	12 ～ 119.5	-	-	20 ～ 120	-	-	-	-	1.5 ～ 20	2.5 ～ 12.99	10	1個
1A	加工なし	SKD61	-0.01/-0.02	+0.02/0	±0.015	なし	12.5 ～ 16	21	-	-	12 ～ 119.5	-	-	20 ～ 120	-	-	-	-	1.5 ～ 20	2.5 ～ 15.99	10	1個
1A	加工なし	SKD61	-0.01/-0.02	+0.02/0	±0.015	なし	16.5 ～ 20	25	-	-	25.5 ～ 119.5	-	-	30 ～ 120	-	-	-	-	1.5 ～ 20	5 ～ 19.99	10	1個
1A	B	SKD61	-0.01/-0.02	0/-0.1	±0.015	なし	1 ～ 1.5	3	-	-	12 ～ 119.25	-	-	20 ～ 120	-	-	-	-	1.5 ～ 20	0.5 ～ 1.49	10	1個
1A	B	SKD61	-0.01/-0.02	0/-0.1	±0.015	なし	1 ～ 2	4	-	-	12 ～ 119.15	-	-	20 ～ 120	-	-	-	-	1.5 ～ 20	0.7 ～ 1.99	10	1個
1A	B	SKD61	-0.01/-0.02	0/-0.1	±0.015	なし	1.5 ～ 2.5	5	-	-	12 ～ 119.15	-	-	20 ～ 120	-	-	-	-	1.5 ～ 20	0.7 ～ 2.49	10	1個
1A	B	SKD61	-0.01/-0.02	0/-0.1	±0.015	なし	2 ～ 3	6	-	-	12 ～ 119	-	-	20 ～ 120	-	-	-	-	1.5 ～ 20	1 ～ 2.99	10	1個
1A	B	SKD61	-0.01/-0.02	0/-0.1	±0.015	なし	2.5 ～ 3.5	7	-	-	12 ～ 119	-	-	20 ～ 120	-	-	-	-	1.5 ～ 20	1 ～ 3.49	10	1個
1A	B	SKD61	-0.01/-0.02	0/-0.1	±0.015	なし	3.5 ～ 5	8	-	-	12 ～ 118.75	-	-	20 ～ 120	-	-	-	-	1.5 ～ 20	1.5 ～ 4.99	10	1個
1A	B	SKD61	-0.01/-0.02	0/-0.1	±0.015	なし	4.5 ～ 6	9	-	-	12 ～ 118.75	-	-	20 ～ 120	-	-	-	-	1.5 ～ 20	1.5 ～ 5.99	10	1個
1A	B	SKD61	-0.01/-0.02	0/-0.1	±0.015	なし	5.5 ～ 7	10	-	-	12 ～ 118.75	-	-	20 ～ 120	-	-	-	-	1.5 ～ 20	1.5 ～ 6.99	10	1個
1A	B	SKD61	-0.01/-0.02	0/-0.1	±0.015	なし	6.5 ～ 8	11	-	-	12 ～ 118.75	-	-	20 ～ 120	-	-	-	-	1.5 ～ 20	1.5 ～ 7.99	10	1個
1A	B	SKD61	-0.01/-0.02	0/-0.1	±0.015	なし	7.5 ～ 10	15	-	-	12 ～ 118.75	-	-	20 ～ 120	-	-	-	-	1.5 ～ 20	1.5 ～ 9.99	10	1個
1A	B	SKD61	-0.01/-0.02	0/-0.1	±0.015	なし	9.5 ～ 13	18	-	-	12 ～ 118.25	-	-	20 ～ 120	-	-	-	-	1.5 ～ 20	2.5 ～ 12.99	10	1個
1A	B	SKD61	-0.01/-0.02	0/-0.1	±0.015	なし	12.5 ～ 16	21	-	-	12 ～ 118.25	-	-	20 ～ 120	-	-	-	-	1.5 ～ 20	2.5 ～ 15.99	10	1個
1A	B	SKD61	-0.01/-0.02	0/-0.1	±0.015	なし	16.5 ～ 20	25	-	-	25.5 ～ 119.5	-	-	20 ～ 120	-	-	-	-	1.5 ～ 20	5 ～ 19.99	10	1個
1A	C	SKD61	-0.01/-0.02	+0.02/0	±0.015	なし	1 ～ 1.5	3	-	-	12 ～ 119	0.5 ～ 0.7	-	20 ～ 120	-	-	-	-	1.5 ～ 20	0.5 ～ 1.49	10	1個
1A	C	SKD61	-0.01/-0.02	+0.02/0	±0.015	なし	1 ～ 2	4	-	-	12 ～ 119	0.5 ～ 0.9	-	20 ～ 120	-	-	-	-	1.5 ～ 20	0.7 ～ 1.99	10	1個
1A	C	SKD61	-0.01/-0.02	+0.02/0	±0.015	なし	1.5 ～ 2.5	5	-	-	12 ～ 119	0.5 ～ 1.2	-	20 ～ 120	-	-	-	-	1.5 ～ 20	0.7 ～ 2.49	10	1個
1A	C	SKD61	-0.01/-0.02	+0.02/0	±0.015	なし	2 ～ 3	6	-	-	12 ～ 119	0.5 ～ 1.4	-	20 ～ 120	-	-	-	-	1.5 ～ 20	1 ～ 2.99	10	1個
1A	C	SKD61	-0.01/-0.02	+0.02/0	±0.015	なし	2.5 ～ 3.5	7	-	-	12 ～ 119	0.5 ～ 1.7	-	20 ～ 120	-	-	-	-	1.5 ～ 20	1 ～ 3.49	10	1個
1A	C	SKD61	-0.01/-0.02	+0.02/0	±0.015	なし	3.5 ～ 5	8	-	-	12 ～ 119	0.5 ～ 2.4	-	20 ～ 120	-	-	-	-	1.5 ～ 20	1.5 ～ 4.99	10	1個
1A	C	SKD61	-0.01/-0.02	+0.02/0	±0.015	なし	4.5 ～ 6	9	-	-	12 ～ 119	0.5 ～ 2.9	-	20 ～ 120	-	-	-	-	1.5 ～ 20	1.5 ～ 5.99	10	1個
1A	C	SKD61	-0.01/-0.02	+0.02/0	±0.015	なし	5.5 ～ 7	10	-	-	12 ～ 119	0.5 ～ 3.4	-	20 ～ 120	-	-	-	-	1.5 ～ 20	1.5 ～ 6.99	10	1個
1A	C	SKD61	-0.01/-0.02	+0.02/0	±0.015	なし	6.5 ～ 8	11	-	-	12 ～ 119	0.5 ～ 3.9	-	20 ～ 120	-	-	-	-	1.5 ～ 20	1.5 ～ 7.99	10	1個
1A	C	SKD61	-0.01/-0.02	+0.02/0	±0.015	なし	7.5 ～ 10	15	-	-	12 ～ 119	0.5 ～ 4.9	-	20 ～ 120	-	-	-	-	1.5 ～ 20	1.5 ～ 9.99	10	1個
1A	C	SKD61	-0.01/-0.02	+0.02/0	±0.015	なし	9.5 ～ 13	18	-	-	12 ～ 119	0.5 ～ 6.4	-	20 ～ 120	-	-	-	-	1.5 ～ 20	2.5 ～ 12.99	10	1個
1A	C	SKD61	-0.01/-0.02	+0.02/0	±0.015	なし	12.5 ～ 16	21	-	-	12 ～ 119	0.5 ～ 7.9	-	20 ～ 120	-	-	-	-	1.5 ～ 20	2.5 ～ 15.99	10	1個
1A	C	SKD61	-0.01/-0.02	+0.02/0	±0.015	なし	16.5 ～ 20	25	-	-	25.5 ～ 119.5	0.5 ～ 7.9	-	20 ～ 120	-	-	-	-	1.5 ～ 20	5 ～ 19.99	10	1個
1A	G	SKD61	-0.01/-0.02	0/-0.1	±0.015	なし	1 ～ 1.5	3	-	-	12 ～ 119	-	21 ～ 60	20 ～ 120	-	-	-	-	1.5 ～ 20	0.5 ～ 1.49	10	1個
1A	G	SKD61	-0.01/-0.02	0/-0.1	±0.015	なし	1 ～ 2	4	-	-	12 ～ 119	-	21 ～ 60	20 ～ 120	-	-	-	-	1.5 ～ 20	0.7 ～ 1.99	10	1個
1A	G	SKD61	-0.01/-0.02	0/-0.1	±0.015	なし	1.5 ～ 2.5	5	-	-	12 ～ 119	-	21 ～ 60	20 ～ 120	-	-	-	-	1.5 ～ 20	0.7 ～ 2.49	10	1個
1A	G	SKD61	-0.01/-0.02	0/-0.1	±0.015	なし	2 ～ 3	6	-	-	12 ～ 119	-	21 ～ 60	20 ～ 120	-	-	-	-	1.5 ～ 20	1 ～ 2.99	10	1個
1A	G	SKD61	-0.01/-0.02	0/-0.1	±0.015	なし	2.5 ～ 3.5	7	-	-	12 ～ 119	-	21 ～ 60	20 ～ 120	-	-	-	-	1.5 ～ 20	1 ～ 3.49	10	1個
1A	G	SKD61	-0.01/-0.02	0/-0.1	±0.015	なし	3.5 ～ 5	8	-	-	12 ～ 119	-	21 ～ 60	20 ～ 120	-	-	-	-	1.5 ～ 20	1.5 ～ 4.99	10	1個
1A	G	SKD61	-0.01/-0.02	0/-0.1	±0.015	なし	4.5 ～ 6	9	-	-	12 ～ 119	-	21 ～ 60	20 ～ 120	-	-	-	-	1.5 ～ 20	1.5 ～ 5.99	10	1個
1A	G	SKD61	-0.01/-0.02	0/-0.1	±0.015	なし	5.5 ～ 7	10	-	-	12 ～ 119	-	21 ～ 60	20 ～ 120	-	-	-	-	1.5 ～ 20	1.5 ～ 6.99	10	1個
1A	G	SKD61	-0.01/-0.02	0/-0.1	±0.015	なし	6.5 ～ 8	11	-	-	12 ～ 119	-	21 ～ 60	20 ～ 120	-	-	-	-	1.5 ～ 20	1.5 ～ 7.99	10	1個
1A	G	SKD61	-0.01/-0.02	0/-0.1	±0.015	なし	7.5 ～ 10	15	-	-	12 ～ 119	-	21 ～ 60	20 ～ 120	-	-	-	-	1.5 ～ 20	1.5 ～ 9.99	10	1個
1A	G	SKD61	-0.01/-0.02	0/-0.1	±0.015	なし	9.5 ～ 13	18	-	-	12 ～ 119	-	21 ～ 60	20 ～ 120	-	-	-	-	1.5 ～ 20	2.5 ～ 12.99	10	1個
1A	G	SKD61	-0.01/-0.02	0/-0.1	±0.015	なし	12.5 ～ 16	21	-	-	12 ～ 119	-	21 ～ 60	20 ～ 120	-	-	-	-	1.5 ～ 20	2.5 ～ 15.99	10	1個
1A	G	SKD61	-0.01/-0.02	0/-0.1	±0.015	なし	16.5 ～ 20	25	-	-	25.5 ～ 119.5	-	21 ～ 60	20 ～ 120	-	-	-	-	1.5 ～ 20	5 ～ 19.99	10	1個
1A	R	SKD61	-0.01/-0.02	+0.02/0	±0.015	なし	1 ～ 1.5	3	-	-	12 ～ 119.3	-	-	20 ～ 120	0.2 ～ 0.7	-	-	-	1.5 ～ 20	0.5 ～ 1.49	10	1個
1A	R	SKD61	-0.01/-0.02	+0.02/0	±0.015	なし	1 ～ 2	4	-	-	12 ～ 119.3	-	-	20 ～ 120	0.2 ～ 0.9	-	-	-	1.5 ～ 20	0.7 ～ 1.99	10	1個
1A	R	SKD61	-0.01/-0.02	+0.02/0	±0.015	なし	1.5 ～ 2.5	5	-	-	12 ～ 119.3	-	-	20 ～ 120	0.2 ～ 1.2	-	-	-	1.5 ～ 20	0.7 ～ 2.49	10	1個
1A	R	SKD61	-0.01/-0.02	+0.02/0	±0.015	なし	2 ～ 3	6	-	-	12 ～ 119.3	-	-	20 ～ 120	0.2 ～ 1.4	-	-	-	1.5 ～ 20	1 ～ 2.99	10	1個
1A	R	SKD61	-0.01/-0.02	+0.02/0	±0.015	なし	2.5 ～ 3.5	7	-	-	12 ～ 119.3	-	-	20 ～ 120	0.2 ～ 1.7	-	-	-	1.5 ～ 20	1 ～ 3.49	10	1個
1A	R	SKD61	-0.01/-0.02	+0.02/0	±0.015	なし	3.5 ～ 5	8	-	-	12 ～ 119.3	-	-	20 ～ 120	0.2 ～ 2.4	-	-	-	1.5 ～ 20	1.5 ～ 4.99	10	1個
1A	R	SKD61	-0.01/-0.02	+0.02/0	±0.015	なし	4.5 ～ 6	9	-	-	12 ～ 119.3	-	-	20 ～ 120	0.2 ～ 2.9	-	-	-	1.5 ～ 20	1.5 ～ 5.99	10	1個
1A	R	SKD61	-0.01/-0.02	+0.02/0	±0.015	なし	5.5 ～ 7	10	-	-	12 ～ 119.3	-	-	20 ～ 120	0.2 ～ 3.4	-	-	-	1.5 ～ 20	1.5 ～ 6.99	10	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目

...

基本情報

基本情報

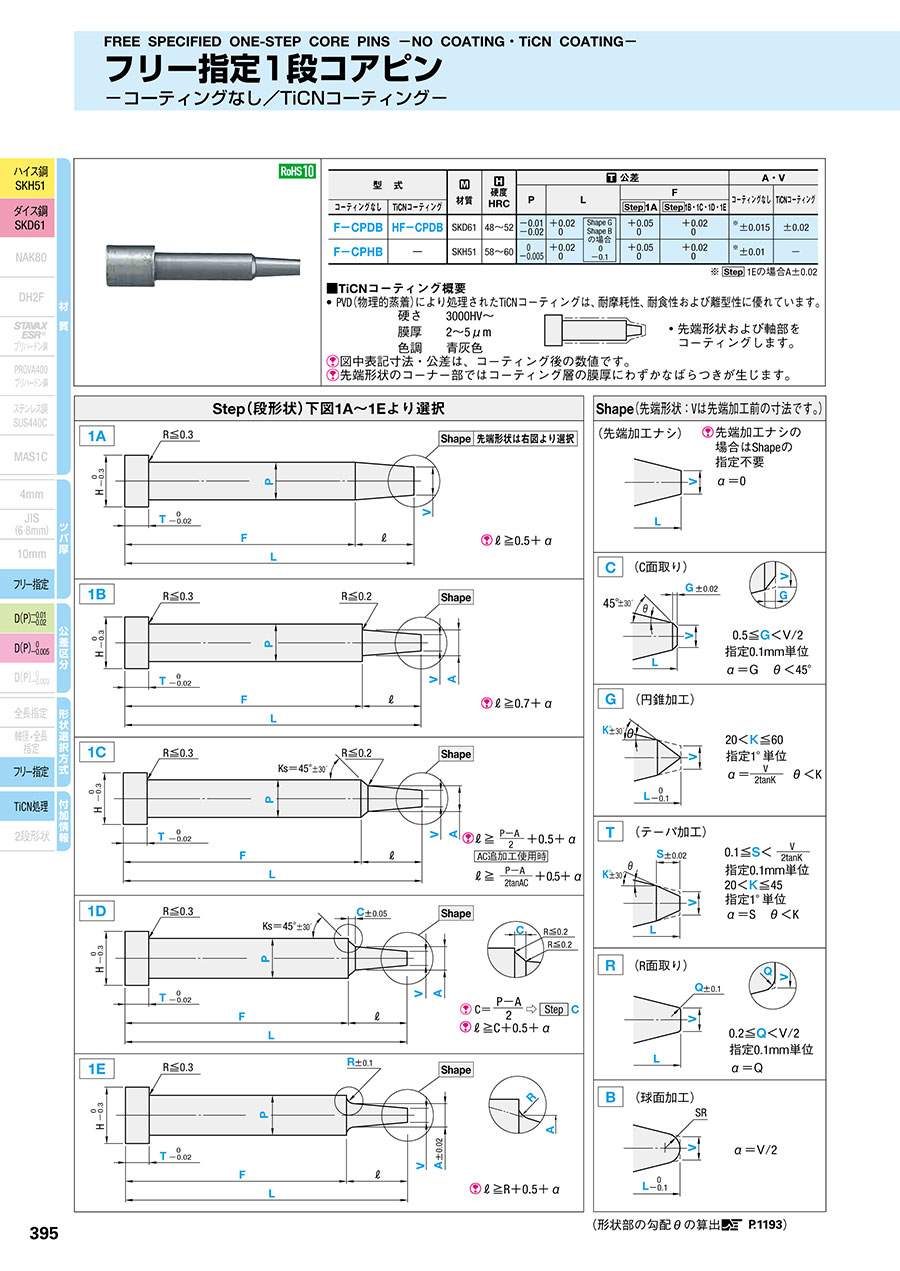

コーティングなし、TiCNコーティングの選択が可能なフリー指定1段コアピンです。

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

フリー指定1段コアピン -コーティングなし/TiCNコーティングタイプ-のレビュー

3平均満足度：3.01件のレビュー

星5
0%
星4
0%
星3
100%
星2
0%
星1
0%

金型用

満足度：3.02022/09/21

この商品は自社の金型の工程で使用しています。もう少し長さの長いものがあれば、作業時の使用の幅が広がって良いように思います...もっと読む

0人が参考にしています。

1件全て見る

この商品を見た人は、こんな商品も見ています

	今見ている商品フリー指定1段コアピン -コーティングなし/TiCNコーティングタイプ-	コーティング1段コアピン -軸径(P)0.01mm指定・TiCNコーティングタイプ-	1段コアピン -軸径(P)0.01mm指定タイプ-	1段コアピン -軸径(D)固定タイプ-	1段コアピン -先端ラップ処理･軸径(P)指定タイプ-	精級1段コアピン -軸径(P)0.005mm指定タイプ-
メーカー	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ
通常価格	-	-	-	-	-	-
通常出荷日	3日目〜	8日目	2日目〜	2日目〜	3日目	3日目
形状タイプ	1段	1段	1段	1段	1段	1段
仕様	軸径(P)指定	軸径(P)指定	軸径(P)指定	軸径(D)固定	軸径(P)指定	軸径(P)指定
Step（2段目段部形状）	2段目なし	2段目なし	2段目なし	2段目なし	2段目なし	2段目なし
