1段コアピン -ツバ厚JIS・軸径(D)固定タイプ/軸径(P)0.01mm指定タイプ-
- 通常単価(税別)
- -
- 税込単価
- -
ツバ厚JIS・軸径(D)固定・軸径(P)0.01㎜指定タイプの1段コアピンです...
詳細情報を確認する未確定：候補が1,049型番あります。
商品情報

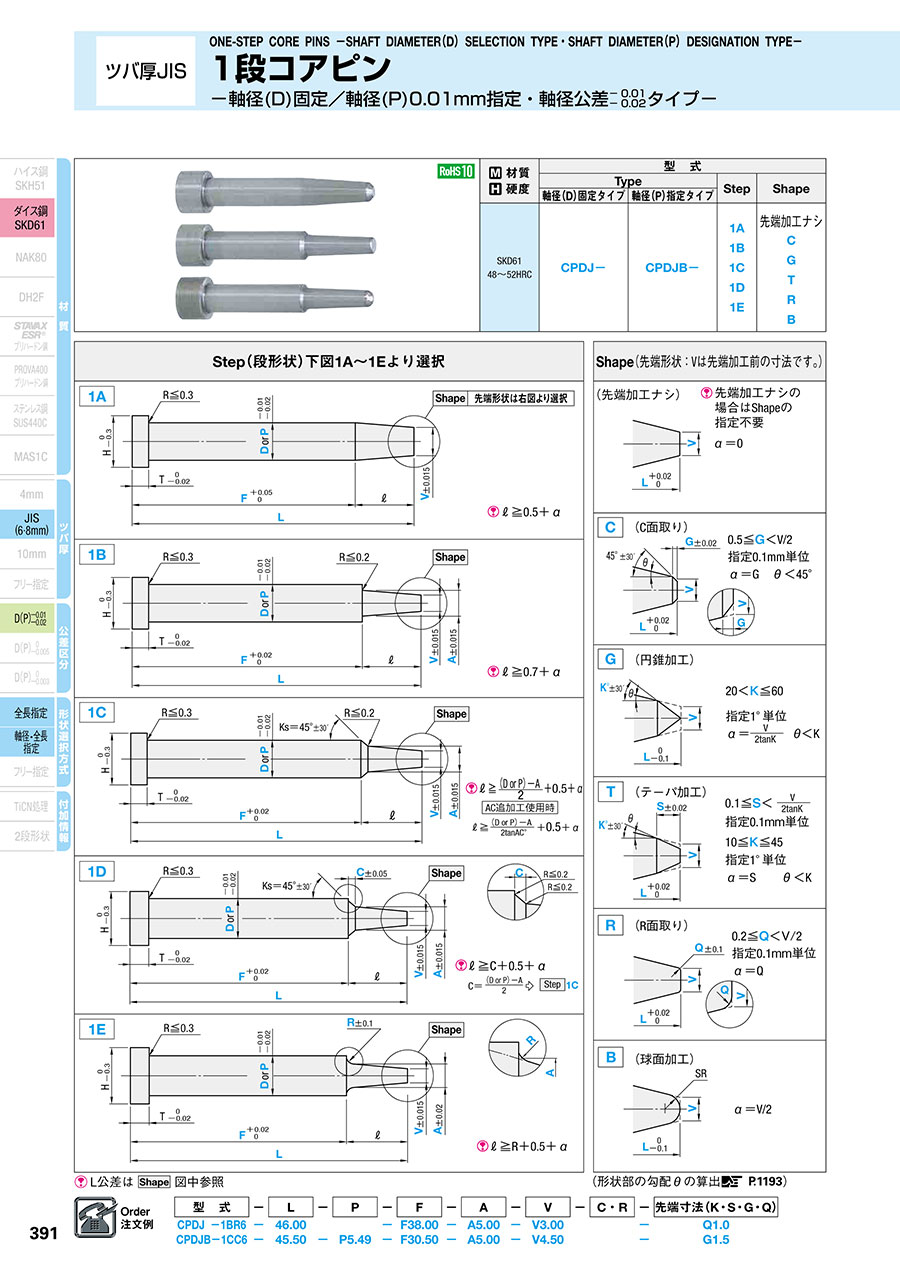

外形図・製品仕様
| 材質 硬度 | 型 式 | |||
|---|---|---|---|---|
| Type | Step | Shape | ||
| 軸径（D）固定タイプ | 軸径（P）指定タイプ | |||
| SKD61 48～52HRC | CPDJ- | CPDJB- | 1A 1B 1C 1D 1E | 先端加工ナシ C G T R B |
L公差は Shape 図中参照
規格表
■軸径（D）固定タイプ
| H | T | 型 式 | 指定0.01mm単位 | 指定0.1mm単位 | ℓmax. | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| L | F | A | Vmin. | C | R | |||||||||
| Type | Step | Shape | D | min. | max. | min. | max. | |||||||
| 8 | 6 | CPDJ- | 1A 1B 1C 1D 1E | 先端加工ナシ の場合は 指定不要 C G T R B
| 4 | 40.00 | 120.00 | 30.00 | L-ℓmin. ℓmin. Step 図中 参照
| P＞A≧V Step 1A P＞V Aの指定不要
| 1.00 |
|
| 45.00 |
| 4.5 | 50.00 | |||||||||||||
| 9 | 5 | |||||||||||||
| 5.5 | 1.50 | |||||||||||||
| 10 | 6 | 2.00 | ||||||||||||
| 11 | 6.5 | |||||||||||||
| 7 | ||||||||||||||
| 13 | 8 | 8 | ||||||||||||
| 15 | 10 | |||||||||||||
■軸径（P）指定タイプ
| H | T | 型 式 | 指定0.01mm単位 | 指定0.1mm単位 | ℓmax. | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| L | min. P max. | F | A | Vmin. | C | R | |||||||||
| Type | Step | Shape | No. | min. | max. | min. | max. | ||||||||
| 8 | 6 | CPDJB- | 1A 1B 1C 1D 1E | 先端加工ナシ の場合は 指定不要 C G T R B
| 4 | 40.00 | 120.00 | 3.50～3.99 | 30.00 | L-ℓmin. ℓmin. Step 図中 参照
| P＞A≧V Step 1A P＞V Aの指定不要
| 1.00 |
|
| 45.00 |
| 50.00 | |||||||||||||||
| 9 | 5 | 4.00～4.99 | |||||||||||||
| 10 | 6 | 5.00～5.99 | 2.00 | ||||||||||||
| 13 | 8 | 8 | 6.00～7.99 | ||||||||||||
| 15 | 10 | 8.00～9.99 | |||||||||||||
