精級1段コアピン -軸径(D)固定タイプ-

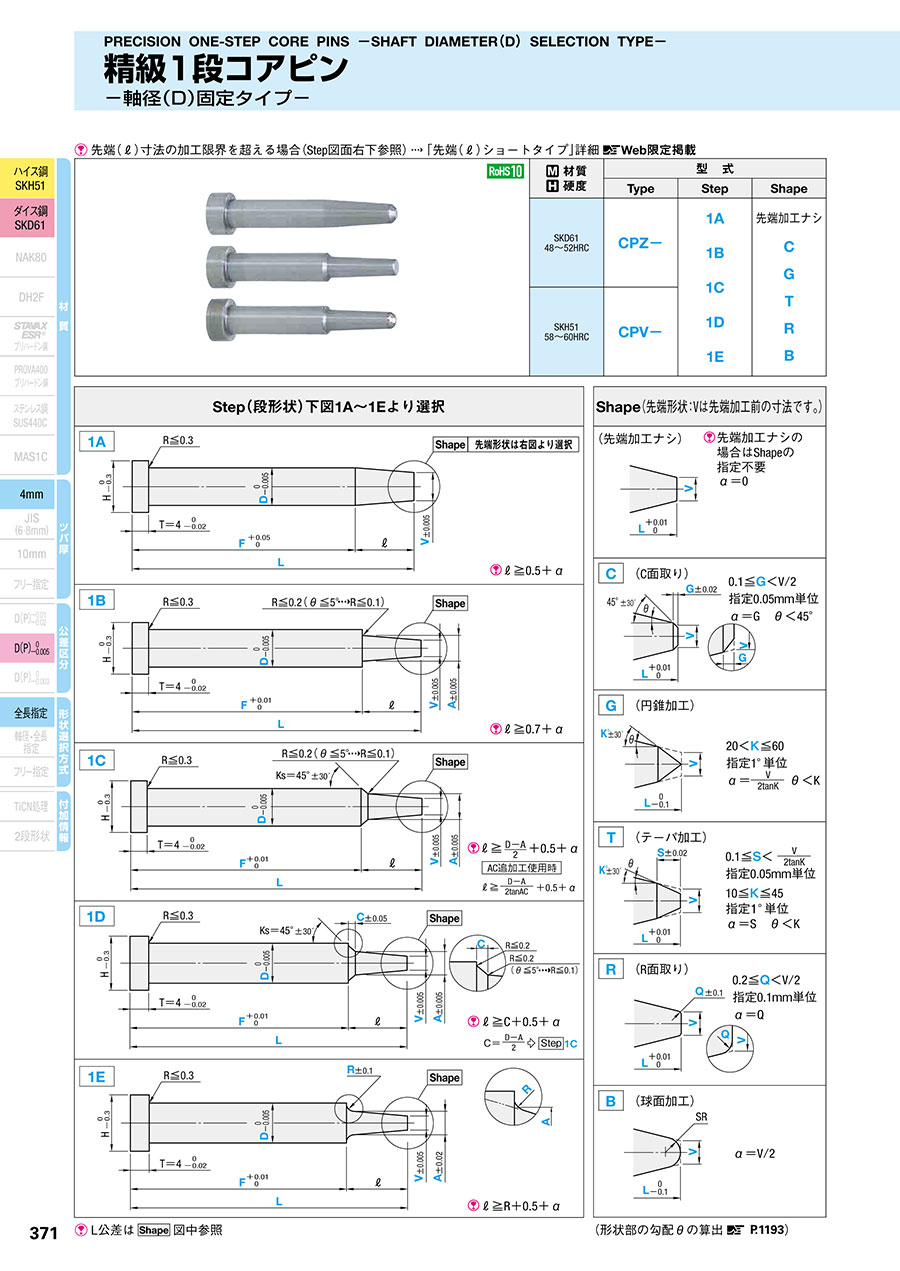

カタログ |P.371

平均満足度5.0

この商品のレビューをみる（2件）

通常単価(税別): -

税込単価: -

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

1段コアピン -軸径(P)0.01mm指定タイプ-

4.5

通常出荷日：2 日目～

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

1段コアピン -軸径(D)固定タイプ-

4.4

通常出荷日：2 日目～

軸径（D）固定タイプの精級1段コアピンです。先端形状は6タイプから選択可能です...

詳細情報を確認する

形状タイプ
1段
軸径公差
0/-0.005
形状部公差
±0.005
表面処理
なし
ツバ厚
4mm(T4)
仕様
軸径(D)固定
Step（2段目段部形状）
2段目なし

無料3D-CADライブラリー申し込み受付中

未確定：候補が5,192型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図・製品仕様

先端（ℓ）寸法の加工限界を超える場合（Step図面右下参照）「先端（ℓ）ショートタイプ」

材質硬度	型式
材質硬度	Type	Step	Shape
SKD61 48～52HRC	CPZ-	1A 1B 1C 1D 1E	先端加工ナシ C G T R B
SKH51 58～60HRC	CPV-	1A 1B 1C 1D 1E	先端加工ナシ C G T R B

L公差はShape 図中参照

規格表

H	型式				指定0.01mm単位						指定0.1mm単位		ℓmax.
	型式				L		F		A	Vmin.	C	R
	Type	Step	Shape	D	min.	max.	min.	max.	A	Vmin.	C	R
3	CPZ- CPV-	1A 1B 1C 1D 1E	先端加工ナシの場合は指定不要 C G T R B	1	14.00	100.00	12.00	L-ℓmin. ℓmin. Step 図中参照	D＞A≧V Step 1A D＞V Aの指定不要	0.50			A×6 （Step 1Aは D×6 ） and ℓ≦50
3				1.5
4				2
5				2.5
6				3						0.70
7				3.5		120.00				1.00
7				4
8				4.5
8				5		120.00 CPVーのみ 150.00
9				5.5						1.50
9				6						2.00
10				6.5
10				7
11				8
15				10
18				13
21				16
25				20	30.00		28.00			5.00

注文例

出荷日

追加工

>> P.365
>> P.366

[ ! ]追加工GVCの類似商品「ガス抜きコアピン」>>こちら

型番リスト

表示件数

...

型番

CPV-1A1-[6.5-100/0.01]-F[12-96/0.01]-V[0.5-0.99/0.01]

CPV-1A1-[6.5-100/0.01]-F[12-96/0.01]-VC[0.4-0.49/0.01]

CPV-1A1-[6.5-100/0.01]-FC[5-11.99/0.01]-V[0.5-0.99/0.01]

CPV-1A1-[6.5-100/0.01]-FC[5-11.99/0.01]-VC[0.4-0.49/0.01]

CPV-1A1.5-[6.5-100/0.01]-F[12-96/0.01]-V[0.5-1.49/0.01]

CPV-1A1.5-[6.5-100/0.01]-F[12-96/0.01]-VC[0.4-0.49/0.01]

CPV-1A1.5-[6.5-100/0.01]-FC[5-11.99/0.01]-V[0.5-1.49/0.01]

CPV-1A1.5-[6.5-100/0.01]-FC[5-11.99/0.01]-VC[0.4-0.49/0.01]

CPV-1A2-[6.5-100/0.01]-F[12-96/0.01]-V[0.5-1.99/0.01]

CPV-1A2-[6.5-100/0.01]-F[12-96/0.01]-VC[0.5-0.69/0.01]

CPV-1A2-[6.5-100/0.01]-FC[5-11.99/0.01]-V[0.5-1.99/0.01]

CPV-1A2-[6.5-100/0.01]-FC[5-11.99/0.01]-VC[0.5-0.69/0.01]

CPV-1A2.5-[6.5-100/0.01]-F[12-96/0.01]-V[0.5-2.49/0.01]

CPV-1A2.5-[6.5-100/0.01]-F[12-96/0.01]-VC[0.5-0.69/0.01]

CPV-1A2.5-[6.5-100/0.01]-FC[5-11.99/0.01]-V[0.5-2.49/0.01]

CPV-1A2.5-[6.5-100/0.01]-FC[5-11.99/0.01]-VC[0.5-0.69/0.01]

CPV-1A3-[6.5-100/0.01]-F[12-96/0.01]-V[0.7-2.99/0.01]

CPV-1A3-[6.5-100/0.01]-F[12-96/0.01]-VC[0.7-0.99/0.01]

CPV-1A3-[6.5-100/0.01]-FC[5-11.99/0.01]-V[0.7-2.99/0.01]

CPV-1A3-[6.5-100/0.01]-FC[5-11.99/0.01]-VC[0.7-0.99/0.01]

CPV-1A3.5-[6.5-120/0.01]-F[12-116/0.01]-V[1-3.49/0.01]

CPV-1A3.5-[6.5-120/0.01]-F[12-116/0.01]-VC[0.7-0.99/0.01]

CPV-1A3.5-[6.5-120/0.01]-FC[5-11.99/0.01]-V[1-3.49/0.01]

CPV-1A3.5-[6.5-120/0.01]-FC[5-11.99/0.01]-VC[0.7-0.99/0.01]

CPV-1A4-[6.5-120/0.01]-F[12-116/0.01]-V[1-3.99/0.01]

CPV-1A4-[6.5-120/0.01]-F[12-116/0.01]-VC[0.7-0.99/0.01]

CPV-1A4-[6.5-120/0.01]-FC[5-11.99/0.01]-V[1-3.99/0.01]

CPV-1A4-[6.5-120/0.01]-FC[5-11.99/0.01]-VC[0.7-0.99/0.01]

CPV-1A4.5-[6.5-120/0.01]-F[12-116/0.01]-V[1-4.49/0.01]

CPV-1A4.5-[6.5-120/0.01]-F[12-116/0.01]-VC[1-1.49/0.01]

CPV-1A4.5-[6.5-120/0.01]-FC[5-11.99/0.01]-V[1-4.49/0.01]

CPV-1A4.5-[6.5-120/0.01]-FC[5-11.99/0.01]-VC[1-1.49/0.01]

CPV-1A5-[6.5-150/0.01]-F[12-149.99/0.01]-V[1-4.99/0.01]

CPV-1A5-[6.5-150/0.01]-F[12-149.99/0.01]-VC[1-1.49/0.01]

CPV-1A5-[6.5-150/0.01]-FC[5-11.99/0.01]-V[1-4.99/0.01]

CPV-1A5-[6.5-150/0.01]-FC[5-11.99/0.01]-VC[1-1.49/0.01]

CPV-1A5.5-[6.5-150/0.01]-F[12-149.99/0.01]-V[1.5-5.49/0.01]

CPV-1A5.5-[6.5-150/0.01]-F[12-149.99/0.01]-VC[1-1.49/0.01]

CPV-1A5.5-[6.5-150/0.01]-FC[5-11.99/0.01]-V[1.5-5.49/0.01]

CPV-1A5.5-[6.5-150/0.01]-FC[5-11.99/0.01]-VC[1-1.49/0.01]

CPV-1A6-[6.5-150/0.01]-F[12-149.99/0.01]-V[2-5.99/0.01]

CPV-1A6-[6.5-150/0.01]-F[12-149.99/0.01]-VC[1.5-1.99/0.01]

CPV-1A6-[6.5-150/0.01]-FC[5-11.99/0.01]-V[2-5.99/0.01]

CPV-1A6-[6.5-150/0.01]-FC[5-11.99/0.01]-VC[1.5-1.99/0.01]

CPV-1A6.5-[6.5-150/0.01]-F[12-149.99/0.01]-V[2-6.49/0.01]

CPV-1A6.5-[6.5-150/0.01]-F[12-149.99/0.01]-VC[1.5-1.99/0.01]

CPV-1A6.5-[6.5-150/0.01]-FC[5-11.99/0.01]-V[2-6.49/0.01]

CPV-1A6.5-[6.5-150/0.01]-FC[5-11.99/0.01]-VC[1.5-1.99/0.01]

CPV-1A7-[6.5-150/0.01]-F[12-149.99/0.01]-V[2-6.99/0.01]

CPV-1A7-[6.5-150/0.01]-F[12-149.99/0.01]-VC[1.5-1.99/0.01]

CPV-1A7-[6.5-150/0.01]-FC[5-11.99/0.01]-V[2-6.99/0.01]

CPV-1A7-[6.5-150/0.01]-FC[5-11.99/0.01]-VC[1.5-1.99/0.01]

CPV-1A8-[6.5-150/0.01]-F[12-149.99/0.01]-V[2-7.99/0.01]

CPV-1A8-[6.5-150/0.01]-F[12-149.99/0.01]-VC[1.5-1.99/0.01]

CPV-1A8-[6.5-150/0.01]-FC[5-11.99/0.01]-V[2-7.99/0.01]

CPV-1A8-[6.5-150/0.01]-FC[5-11.99/0.01]-VC[1.5-1.99/0.01]

CPV-1A10-[6.5-150/0.01]-F[12-149.99/0.01]-V[2-9.99/0.01]

CPV-1A10-[6.5-150/0.01]-F[12-149.99/0.01]-VC[1.5-1.99/0.01]

CPV-1A10-[6.5-150/0.01]-FC[5-11.99/0.01]-V[2-9.99/0.01]

CPV-1A10-[6.5-150/0.01]-FC[5-11.99/0.01]-VC[1.5-1.99/0.01]

Step（1段目段部形状）

Shape（先端形状）

材質

全長公差

D/P（軸径）

(mm)

A(段形状径)

(mm)

C(段形状テーパ幅)

(mm)

CVC(C寸法0.01mm単位指定)

(mm)

F(軸径部長さ)

(mm)

FC(F寸変更 Fminより短く)

(mm)

G(先端C面取り幅)

(mm)

K(先端部角度)

(°)

L(全長)

(mm)

Q(先端R面取り)

(mm)

R(段形状部R)

(mm)

S(先端テーパ加工幅)

(mm)

V(先端径)

(mm)

VC(V寸変更 Vminより小さく)

(mm)

RoHS?

最小発注数量

1A	加工なし	SKH51	+0.01/0	1	-	-	-	12 ～ 96	-	-	-	6.5 ～ 100	-	-	-	0.5 ～ 0.99	-	10	1個
1A	加工なし	SKH51	+0.01/0	1	-	-	-	12 ～ 96	-	-	-	6.5 ～ 100	-	-	-	-	0.4 ～ 0.49	10	1個
1A	加工なし	SKH51	+0.01/0	1	-	-	-	-	5 ～ 11.99	-	-	6.5 ～ 100	-	-	-	0.5 ～ 0.99	-	10	1個
1A	加工なし	SKH51	+0.01/0	1	-	-	-	-	5 ～ 11.99	-	-	6.5 ～ 100	-	-	-	-	0.4 ～ 0.49	10	1個
1A	加工なし	SKH51	+0.01/0	1.5	-	-	-	12 ～ 96	-	-	-	6.5 ～ 100	-	-	-	0.5 ～ 1.49	-	10	1個
1A	加工なし	SKH51	+0.01/0	1.5	-	-	-	12 ～ 96	-	-	-	6.5 ～ 100	-	-	-	-	0.4 ～ 0.49	10	1個
1A	加工なし	SKH51	+0.01/0	1.5	-	-	-	-	5 ～ 11.99	-	-	6.5 ～ 100	-	-	-	0.5 ～ 1.49	-	10	1個
1A	加工なし	SKH51	+0.01/0	1.5	-	-	-	-	5 ～ 11.99	-	-	6.5 ～ 100	-	-	-	-	0.4 ～ 0.49	10	1個
1A	加工なし	SKH51	+0.01/0	2	-	-	-	12 ～ 96	-	-	-	6.5 ～ 100	-	-	-	0.5 ～ 1.99	-	10	1個
1A	加工なし	SKH51	+0.01/0	2	-	-	-	12 ～ 96	-	-	-	6.5 ～ 100	-	-	-	-	0.5 ～ 0.69	10	1個
1A	加工なし	SKH51	+0.01/0	2	-	-	-	-	5 ～ 11.99	-	-	6.5 ～ 100	-	-	-	0.5 ～ 1.99	-	10	1個
1A	加工なし	SKH51	+0.01/0	2	-	-	-	-	5 ～ 11.99	-	-	6.5 ～ 100	-	-	-	-	0.5 ～ 0.69	10	1個
1A	加工なし	SKH51	+0.01/0	2.5	-	-	-	12 ～ 96	-	-	-	6.5 ～ 100	-	-	-	0.5 ～ 2.49	-	10	1個
1A	加工なし	SKH51	+0.01/0	2.5	-	-	-	12 ～ 96	-	-	-	6.5 ～ 100	-	-	-	-	0.5 ～ 0.69	10	1個
1A	加工なし	SKH51	+0.01/0	2.5	-	-	-	-	5 ～ 11.99	-	-	6.5 ～ 100	-	-	-	0.5 ～ 2.49	-	10	1個
1A	加工なし	SKH51	+0.01/0	2.5	-	-	-	-	5 ～ 11.99	-	-	6.5 ～ 100	-	-	-	-	0.5 ～ 0.69	10	1個
1A	加工なし	SKH51	+0.01/0	3	-	-	-	12 ～ 96	-	-	-	6.5 ～ 100	-	-	-	0.7 ～ 2.99	-	10	1個
1A	加工なし	SKH51	+0.01/0	3	-	-	-	12 ～ 96	-	-	-	6.5 ～ 100	-	-	-	-	0.7 ～ 0.99	10	1個
1A	加工なし	SKH51	+0.01/0	3	-	-	-	-	5 ～ 11.99	-	-	6.5 ～ 100	-	-	-	0.7 ～ 2.99	-	10	1個
1A	加工なし	SKH51	+0.01/0	3	-	-	-	-	5 ～ 11.99	-	-	6.5 ～ 100	-	-	-	-	0.7 ～ 0.99	10	1個
1A	加工なし	SKH51	+0.01/0	3.5	-	-	-	12 ～ 116	-	-	-	6.5 ～ 120	-	-	-	1 ～ 3.49	-	10	1個
1A	加工なし	SKH51	+0.01/0	3.5	-	-	-	12 ～ 116	-	-	-	6.5 ～ 120	-	-	-	-	0.7 ～ 0.99	10	1個
1A	加工なし	SKH51	+0.01/0	3.5	-	-	-	-	5 ～ 11.99	-	-	6.5 ～ 120	-	-	-	1 ～ 3.49	-	10	1個
1A	加工なし	SKH51	+0.01/0	3.5	-	-	-	-	5 ～ 11.99	-	-	6.5 ～ 120	-	-	-	-	0.7 ～ 0.99	10	1個
1A	加工なし	SKH51	+0.01/0	4	-	-	-	12 ～ 116	-	-	-	6.5 ～ 120	-	-	-	1 ～ 3.99	-	10	1個
1A	加工なし	SKH51	+0.01/0	4	-	-	-	12 ～ 116	-	-	-	6.5 ～ 120	-	-	-	-	0.7 ～ 0.99	10	1個
1A	加工なし	SKH51	+0.01/0	4	-	-	-	-	5 ～ 11.99	-	-	6.5 ～ 120	-	-	-	1 ～ 3.99	-	10	1個
1A	加工なし	SKH51	+0.01/0	4	-	-	-	-	5 ～ 11.99	-	-	6.5 ～ 120	-	-	-	-	0.7 ～ 0.99	10	1個
1A	加工なし	SKH51	+0.01/0	4.5	-	-	-	12 ～ 116	-	-	-	6.5 ～ 120	-	-	-	1 ～ 4.49	-	10	1個
1A	加工なし	SKH51	+0.01/0	4.5	-	-	-	12 ～ 116	-	-	-	6.5 ～ 120	-	-	-	-	1 ～ 1.49	10	1個
1A	加工なし	SKH51	+0.01/0	4.5	-	-	-	-	5 ～ 11.99	-	-	6.5 ～ 120	-	-	-	1 ～ 4.49	-	10	1個
1A	加工なし	SKH51	+0.01/0	4.5	-	-	-	-	5 ～ 11.99	-	-	6.5 ～ 120	-	-	-	-	1 ～ 1.49	10	1個
1A	加工なし	SKH51	+0.01/0	5	-	-	-	12 ～ 149.99	-	-	-	6.5 ～ 150	-	-	-	1 ～ 4.99	-	10	1個
1A	加工なし	SKH51	+0.01/0	5	-	-	-	12 ～ 149.99	-	-	-	6.5 ～ 150	-	-	-	-	1 ～ 1.49	10	1個
1A	加工なし	SKH51	+0.01/0	5	-	-	-	-	5 ～ 11.99	-	-	6.5 ～ 150	-	-	-	1 ～ 4.99	-	10	1個
1A	加工なし	SKH51	+0.01/0	5	-	-	-	-	5 ～ 11.99	-	-	6.5 ～ 150	-	-	-	-	1 ～ 1.49	10	1個
1A	加工なし	SKH51	+0.01/0	5.5	-	-	-	12 ～ 149.99	-	-	-	6.5 ～ 150	-	-	-	1.5 ～ 5.49	-	10	1個
1A	加工なし	SKH51	+0.01/0	5.5	-	-	-	12 ～ 149.99	-	-	-	6.5 ～ 150	-	-	-	-	1 ～ 1.49	10	1個
1A	加工なし	SKH51	+0.01/0	5.5	-	-	-	-	5 ～ 11.99	-	-	6.5 ～ 150	-	-	-	1.5 ～ 5.49	-	10	1個
1A	加工なし	SKH51	+0.01/0	5.5	-	-	-	-	5 ～ 11.99	-	-	6.5 ～ 150	-	-	-	-	1 ～ 1.49	10	1個
1A	加工なし	SKH51	+0.01/0	6	-	-	-	12 ～ 149.99	-	-	-	6.5 ～ 150	-	-	-	2 ～ 5.99	-	10	1個
1A	加工なし	SKH51	+0.01/0	6	-	-	-	12 ～ 149.99	-	-	-	6.5 ～ 150	-	-	-	-	1.5 ～ 1.99	10	1個
1A	加工なし	SKH51	+0.01/0	6	-	-	-	-	5 ～ 11.99	-	-	6.5 ～ 150	-	-	-	2 ～ 5.99	-	10	1個
1A	加工なし	SKH51	+0.01/0	6	-	-	-	-	5 ～ 11.99	-	-	6.5 ～ 150	-	-	-	-	1.5 ～ 1.99	10	1個
1A	加工なし	SKH51	+0.01/0	6.5	-	-	-	12 ～ 149.99	-	-	-	6.5 ～ 150	-	-	-	2 ～ 6.49	-	10	1個
1A	加工なし	SKH51	+0.01/0	6.5	-	-	-	12 ～ 149.99	-	-	-	6.5 ～ 150	-	-	-	-	1.5 ～ 1.99	10	1個
1A	加工なし	SKH51	+0.01/0	6.5	-	-	-	-	5 ～ 11.99	-	-	6.5 ～ 150	-	-	-	2 ～ 6.49	-	10	1個
1A	加工なし	SKH51	+0.01/0	6.5	-	-	-	-	5 ～ 11.99	-	-	6.5 ～ 150	-	-	-	-	1.5 ～ 1.99	10	1個
1A	加工なし	SKH51	+0.01/0	7	-	-	-	12 ～ 149.99	-	-	-	6.5 ～ 150	-	-	-	2 ～ 6.99	-	10	1個
1A	加工なし	SKH51	+0.01/0	7	-	-	-	12 ～ 149.99	-	-	-	6.5 ～ 150	-	-	-	-	1.5 ～ 1.99	10	1個
1A	加工なし	SKH51	+0.01/0	7	-	-	-	-	5 ～ 11.99	-	-	6.5 ～ 150	-	-	-	2 ～ 6.99	-	10	1個
1A	加工なし	SKH51	+0.01/0	7	-	-	-	-	5 ～ 11.99	-	-	6.5 ～ 150	-	-	-	-	1.5 ～ 1.99	10	1個
1A	加工なし	SKH51	+0.01/0	8	-	-	-	12 ～ 149.99	-	-	-	6.5 ～ 150	-	-	-	2 ～ 7.99	-	10	1個
1A	加工なし	SKH51	+0.01/0	8	-	-	-	12 ～ 149.99	-	-	-	6.5 ～ 150	-	-	-	-	1.5 ～ 1.99	10	1個
1A	加工なし	SKH51	+0.01/0	8	-	-	-	-	5 ～ 11.99	-	-	6.5 ～ 150	-	-	-	2 ～ 7.99	-	10	1個
1A	加工なし	SKH51	+0.01/0	8	-	-	-	-	5 ～ 11.99	-	-	6.5 ～ 150	-	-	-	-	1.5 ～ 1.99	10	1個
1A	加工なし	SKH51	+0.01/0	10	-	-	-	12 ～ 149.99	-	-	-	6.5 ～ 150	-	-	-	2 ～ 9.99	-	10	1個
1A	加工なし	SKH51	+0.01/0	10	-	-	-	12 ～ 149.99	-	-	-	6.5 ～ 150	-	-	-	-	1.5 ～ 1.99	10	1個
1A	加工なし	SKH51	+0.01/0	10	-	-	-	-	5 ～ 11.99	-	-	6.5 ～ 150	-	-	-	2 ～ 9.99	-	10	1個
1A	加工なし	SKH51	+0.01/0	10	-	-	-	-	5 ～ 11.99	-	-	6.5 ～ 150	-	-	-	-	1.5 ～ 1.99	10	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目

...

基本情報

基本情報

軸径（D）固定タイプの精級1段コアピンです。先端形状は6タイプから選択可能です。

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

精級1段コアピン -軸径(D)固定タイプ-のレビュー

5平均満足度：5.02件のレビュー

星5
100%
星4
0%
星3
0%
星2
0%
星1
0%

金型部品

満足度：5.02021/10/22

イジェクトピンとして使用しましたが外径寸法の精度、強度ともに大変満足のいく製品で、気に入りました。

1人が参考にしています。

樹脂型

満足度：5.02020/06/28

インジェクション金型に使用してます。品質価格とも問題ありません。

1人が参考にしています。

2件全て見る

この商品を見た人は、こんな商品も見ています

	今見ている商品精級1段コアピン -軸径(D)固定タイプ-	超精級1段コアピン -軸径(D)固定タイプ-	精級先端(ｌ)ショート1段コアピン -軸径(D)固定タイプ/軸径(P)0.005mm指定タイプ-	超精級先端(ｌ)ショート1段コアピン -軸径(D)固定タイプ/軸径(P)0.001mm指定タイプ-	精級1段コアピン -軸径(P)0.005mm指定タイプ-	超精級1段コアピン -軸径(P)0.001mm指定タイプ-
メーカー	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ
通常価格	-	-	-	-	-	-
通常出荷日	3日目	3日目	3日目	3日目	3日目	3日目
形状タイプ	1段	1段	1段	1段	1段	1段
軸径公差	0/-0.005	0/-0.003	0/-0.005	0/-0.003	0/-0.005	0/-0.003
形状部公差	±0.005	±0.005	±0.005	±0.005	±0.005	±0.005
表面処理	なし	なし	なし	なし	なし	なし
ツバ厚	4mm(T4)	4mm(T4)	4mm(T4)	4mm(T4)	4mm(T4)	4mm(T4)
