ミスミ

刻印付ストレートコアピン -凸文字タイプ-

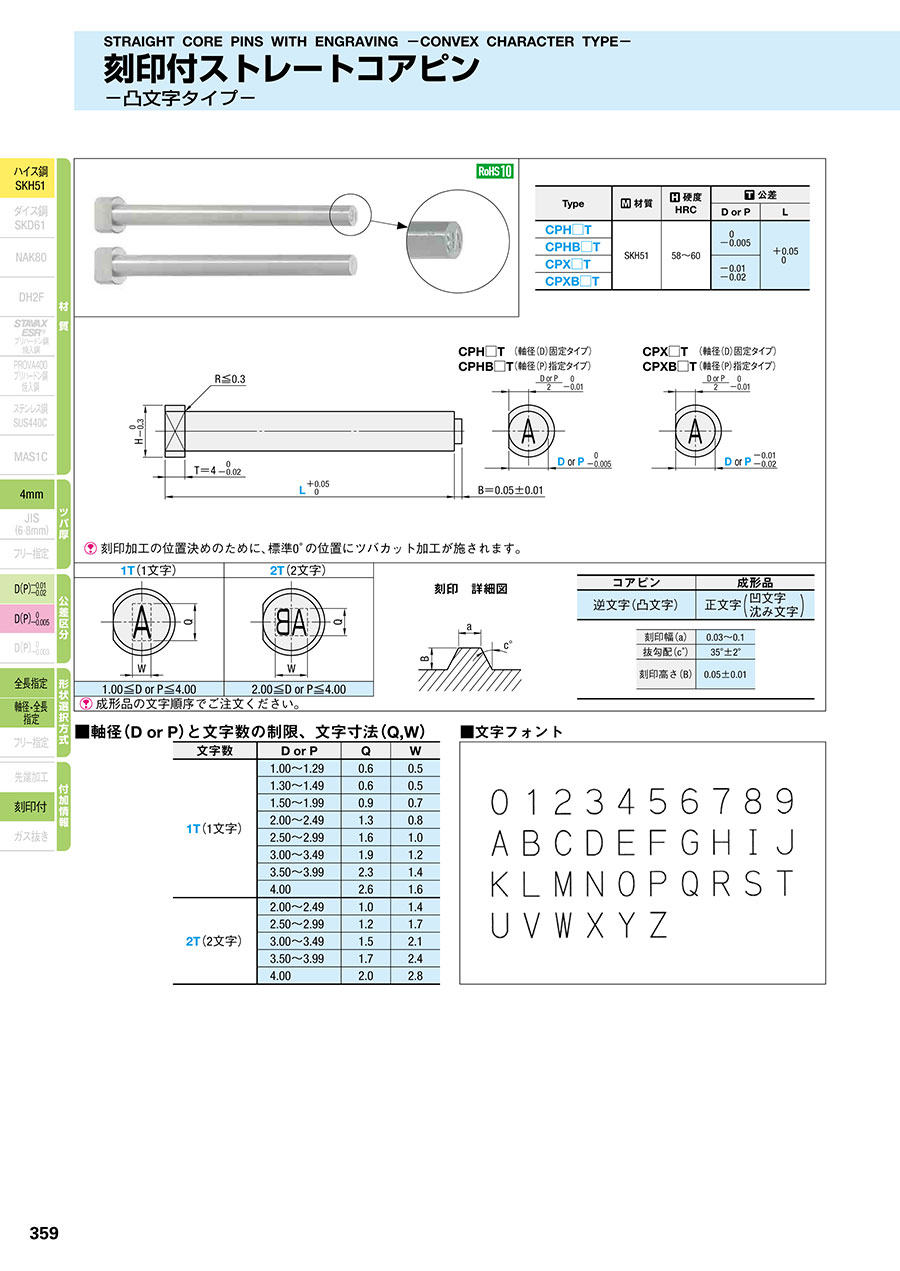

カタログ |P.359

4.3

平均満足度4.3

この商品のレビューをみる（3件）

通常単価(税別): -

税込単価: -

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

連番指定刻印付ストレートコアピン -凹文字タイプ-

4.7

通常出荷日：3 日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

刻印付ストレートコアピン -凹文字タイプ-

3.8

通常出荷日：3 日目

端面に凸文字を記載することができる刻印付ストレートコアピンです。

詳細情報を確認する

形状タイプ
刻印付
刻印文字タイプ
凸文字
材質
SKH51
焼入れ
焼入れ鋼
全長公差
+0.05/0
ツバ厚
4mm(T4)
先端形状
なし
ガス抜き形状
なし

ご注意

一部の文字は視認性を優先するため、Q・Wの寸法は規格値と異なる場合があります。

無料3D-CADライブラリー申し込み受付中

未確定：候補が60型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図・製品仕様

刻印加工の位置決めのために、標準0ﾟの位置にツバカット加工が施されます。

Type	材質	硬度 HRC	T 公差
Type	材質	硬度 HRC	D or P	L
CPH□T	SKH51	58～60	0 -0.005	+0.05 0
CPHB□T			0 -0.005
CPX□T			-0.01 -0.02
CPXB□T			-0.01 -0.02

1T（1文字）	2T（2文字）	刻印詳細図

1.00≦D or P≦4.00	2.00≦D or P≦4.00
成形品の文字順序でご注文ください。

エジェクタピン		成形品
逆文字（凹文字）		正文字（凸文字/ 沈み文字）

■軸径（D or P）と文字数の制限、文字寸法（Q,W）
文字数	D or P	Q	W	■文字フォント
1T（1文字）	1.00～1.29	0.6	0.5
	1.30～1.49	0.6	0.5
	1.50～1.99	0.9	0.7
	2.00～2.49	1.3	0.8
	2.50～2.99	1.6	1.0
	3.00～3.49	1.9	1.2
	3.50～3.99	2.3	1.4
	4.00	2.6	1.6
2T（2文字）	2.00～2.49	1.0	1.4
	2.50～2.99	1.2	1.7
	3.00～3.49	1.5	2.1
	3.50～3.99	1.7	2.4
	4.00	2.0	2.8

規格表

■軸径（D）固定タイプ

H	型式			指定0.01mm 単位		刻印文字
H	Type	Character	No.	L	P	刻印文字
3	CPHB CPXB	1T 2T	1.5	10.00～100.00	1.00 ～1.49		1	2	3	4	5	6	7	8	9	0
4			2		1.50 ～1.99		A	B	C	D	E	F	G	H	I	J
5			2.5		2.00 ～2.49		K	L	M	N	O	P	Q	R	S	T
6			3		2.50 ～2.99		U	V	W	X	Y	Z
7			3.5	10.00～120.00	3.00 ～3.49
7			4	10.00～120.00	3.50 ～3.99	刻印文字の縦横比Q・Wにご注意ください。
成形品の文字順序でご注文ください。

■軸径（P）0.01mm指定タイプ

H	型式			指定0.01mm 単位		刻印文字
H	Type	Character	No.	L	P	刻印文字
3	CPHB CPXB	1T 2T	1.5	10.00～100.00	1.00 ～1.49		1	2	3	4	5	6	7	8	9	0
4			2		1.50 ～1.99		A	B	C	D	E	F	G	H	I	J
5			2.5		2.00 ～2.49		K	L	M	N	O	P	Q	R	S	T
6			3		2.50 ～2.99		U	V	W	X	Y	Z
7			3.5	10.00～120.00	3.00 ～3.49
7			4	10.00～120.00	3.50 ～3.99	刻印文字の縦横比Q・Wにご注意ください。
成形品の文字順序でご注文ください。

注文例

出荷日

追加工

P.323
P.324

型番リスト

表示件数

型番

CPH1T1-[10-100/0.01]-*

CPH1T1.1-[10-100/0.01]-*

CPH1T1.2-[10-100/0.01]-*

CPH1T1.3-[10-100/0.01]-*

CPH1T1.4-[10-100/0.01]-*

CPH1T1.5-[10-100/0.01]-*

CPH1T1.6-[10-100/0.01]-*

CPH1T1.7-[10-100/0.01]-*

CPH1T1.8-[10-100/0.01]-*

CPH1T1.9-[10-100/0.01]-*

CPH1T2-[10-100/0.01]-*

CPH1T2.5-[10-100/0.01]-*

CPH1T3-[10-100/0.01]-*

CPH1T3.5-[10-120/0.01]-*

CPH1T4-[10-120/0.01]-*

CPH2T2-[10-100/0.01]-**

CPH2T2.5-[10-100/0.01]-**

CPH2T3-[10-100/0.01]-**

CPH2T3.5-[10-120/0.01]-**

CPH2T4-[10-120/0.01]-**

CPHB1T1.5-[10-100/0.01]-P[1-1.49/0.01]-*

CPHB1T2-[10-100/0.01]-P[1.5-1.99/0.01]-*

CPHB1T2.5-[10-100/0.01]-P[2-2.49/0.01]-*

CPHB1T3-[10-100/0.01]-P[2.5-2.99/0.01]-*

CPHB1T3.5-[10-120/0.01]-P[3-3.49/0.01]-*

CPHB1T4-[10-120/0.01]-P[3.5-3.99/0.01]-*

CPHB2T2.5-[10-100/0.01]-P[2-2.49/0.01]-**

CPHB2T3-[10-100/0.01]-P[2.5-2.99/0.01]-**

CPHB2T3.5-[10-120/0.01]-P[3-3.49/0.01]-**

CPHB2T4-[10-120/0.01]-P[3.5-3.99/0.01]-**

CPX1T1-[10-100/0.01]-*

CPX1T1.1-[10-100/0.01]-*

CPX1T1.2-[10-100/0.01]-*

CPX1T1.3-[10-100/0.01]-*

CPX1T1.4-[10-100/0.01]-*

CPX1T1.5-[10-100/0.01]-*

CPX1T1.6-[10-100/0.01]-*

CPX1T1.7-[10-100/0.01]-*

CPX1T1.8-[10-100/0.01]-*

CPX1T1.9-[10-100/0.01]-*

CPX1T2-[10-100/0.01]-*

CPX1T2.5-[10-100/0.01]-*

CPX1T3-[10-100/0.01]-*

CPX1T3.5-[10-120/0.01]-*

CPX1T4-[10-120/0.01]-*

CPX2T2-[10-100/0.01]-**

CPX2T2.5-[10-100/0.01]-**

CPX2T3-[10-100/0.01]-**

CPX2T3.5-[10-120/0.01]-**

CPX2T4-[10-120/0.01]-**

CPXB1T1.5-[10-100/0.01]-P[1-1.49/0.01]-*

CPXB1T2-[10-100/0.01]-P[1.5-1.99/0.01]-*

CPXB1T2.5-[10-100/0.01]-P[2-2.49/0.01]-*

CPXB1T3-[10-100/0.01]-P[2.5-2.99/0.01]-*

CPXB1T3.5-[10-120/0.01]-P[3-3.49/0.01]-*

CPXB1T4-[10-120/0.01]-P[3.5-3.99/0.01]-*

CPXB2T2.5-[10-100/0.01]-P[2-2.49/0.01]-**

CPXB2T3-[10-100/0.01]-P[2.5-2.99/0.01]-**

CPXB2T3.5-[10-120/0.01]-P[3-3.49/0.01]-**

CPXB2T4-[10-120/0.01]-P[3.5-3.99/0.01]-**

刻印文字数

軸径公差

仕様

D/P（軸径）

(mm)

No.(呼び径)

(mm)

L(全長)

(mm)

刻印文字指定

RoHS?

最小発注数量

1文字	0/-0.005	軸径(D)固定	1	-	10 ～ 100	※WOSで指定	10	1個
1文字	0/-0.005	軸径(D)固定	1.1	-	10 ～ 100	※WOSで指定	10	1個
1文字	0/-0.005	軸径(D)固定	1.2	-	10 ～ 100	※WOSで指定	10	1個
1文字	0/-0.005	軸径(D)固定	1.3	-	10 ～ 100	※WOSで指定	10	1個
1文字	0/-0.005	軸径(D)固定	1.4	-	10 ～ 100	※WOSで指定	10	1個
1文字	0/-0.005	軸径(D)固定	1.5	-	10 ～ 100	※WOSで指定	10	1個
1文字	0/-0.005	軸径(D)固定	1.6	-	10 ～ 100	※WOSで指定	10	1個
1文字	0/-0.005	軸径(D)固定	1.7	-	10 ～ 100	※WOSで指定	10	1個
1文字	0/-0.005	軸径(D)固定	1.8	-	10 ～ 100	※WOSで指定	10	1個
1文字	0/-0.005	軸径(D)固定	1.9	-	10 ～ 100	※WOSで指定	10	1個
1文字	0/-0.005	軸径(D)固定	2	-	10 ～ 100	※WOSで指定	10	1個
1文字	0/-0.005	軸径(D)固定	2.5	-	10 ～ 100	※WOSで指定	10	1個
1文字	0/-0.005	軸径(D)固定	3	-	10 ～ 100	※WOSで指定	10	1個
1文字	0/-0.005	軸径(D)固定	3.5	-	10 ～ 120	※WOSで指定	10	1個
1文字	0/-0.005	軸径(D)固定	4	-	10 ～ 120	※WOSで指定	10	1個
2文字	0/-0.005	軸径(D)固定	2	-	10 ～ 100	※WOSで指定	10	1個
2文字	0/-0.005	軸径(D)固定	2.5	-	10 ～ 100	※WOSで指定	10	1個
2文字	0/-0.005	軸径(D)固定	3	-	10 ～ 100	※WOSで指定	10	1個
2文字	0/-0.005	軸径(D)固定	3.5	-	10 ～ 120	※WOSで指定	10	1個
2文字	0/-0.005	軸径(D)固定	4	-	10 ～ 120	※WOSで指定	10	1個
1文字	0/-0.005	軸径(P)指定	1 ～ 1.49	1.5	10 ～ 100	※WOSで指定	10	1個
1文字	0/-0.005	軸径(P)指定	1.5 ～ 1.99	2	10 ～ 100	※WOSで指定	10	1個
1文字	0/-0.005	軸径(P)指定	2 ～ 2.49	2.5	10 ～ 100	※WOSで指定	10	1個
1文字	0/-0.005	軸径(P)指定	2.5 ～ 2.99	3	10 ～ 100	※WOSで指定	10	1個
1文字	0/-0.005	軸径(P)指定	3 ～ 3.49	3.5	10 ～ 120	※WOSで指定	10	1個
1文字	0/-0.005	軸径(P)指定	3.5 ～ 3.99	4	10 ～ 120	※WOSで指定	10	1個
2文字	0/-0.005	軸径(P)指定	2 ～ 2.49	2.5	10 ～ 100	※WOSで指定	10	1個
2文字	0/-0.005	軸径(P)指定	2.5 ～ 2.99	3	10 ～ 100	※WOSで指定	10	1個
2文字	0/-0.005	軸径(P)指定	3 ～ 3.49	3.5	10 ～ 120	※WOSで指定	10	1個
2文字	0/-0.005	軸径(P)指定	3.5 ～ 3.99	4	10 ～ 120	※WOSで指定	10	1個
1文字	-0.01/-0.02	軸径(D)固定	1	-	10 ～ 100	※WOSで指定	10	1個
1文字	-0.01/-0.02	軸径(D)固定	1.1	-	10 ～ 100	※WOSで指定	10	1個
1文字	-0.01/-0.02	軸径(D)固定	1.2	-	10 ～ 100	※WOSで指定	10	1個
1文字	-0.01/-0.02	軸径(D)固定	1.3	-	10 ～ 100	※WOSで指定	10	1個
1文字	-0.01/-0.02	軸径(D)固定	1.4	-	10 ～ 100	※WOSで指定	10	1個
1文字	-0.01/-0.02	軸径(D)固定	1.5	-	10 ～ 100	※WOSで指定	10	1個
1文字	-0.01/-0.02	軸径(D)固定	1.6	-	10 ～ 100	※WOSで指定	10	1個
1文字	-0.01/-0.02	軸径(D)固定	1.7	-	10 ～ 100	※WOSで指定	10	1個
1文字	-0.01/-0.02	軸径(D)固定	1.8	-	10 ～ 100	※WOSで指定	10	1個
1文字	-0.01/-0.02	軸径(D)固定	1.9	-	10 ～ 100	※WOSで指定	10	1個
1文字	-0.01/-0.02	軸径(D)固定	2	-	10 ～ 100	※WOSで指定	10	1個
1文字	-0.01/-0.02	軸径(D)固定	2.5	-	10 ～ 100	※WOSで指定	10	1個
1文字	-0.01/-0.02	軸径(D)固定	3	-	10 ～ 100	※WOSで指定	10	1個
1文字	-0.01/-0.02	軸径(D)固定	3.5	-	10 ～ 120	※WOSで指定	10	1個
1文字	-0.01/-0.02	軸径(D)固定	4	-	10 ～ 120	※WOSで指定	10	1個
2文字	-0.01/-0.02	軸径(D)固定	2	-	10 ～ 100	※WOSで指定	10	1個
2文字	-0.01/-0.02	軸径(D)固定	2.5	-	10 ～ 100	※WOSで指定	10	1個
2文字	-0.01/-0.02	軸径(D)固定	3	-	10 ～ 100	※WOSで指定	10	1個
2文字	-0.01/-0.02	軸径(D)固定	3.5	-	10 ～ 120	※WOSで指定	10	1個
2文字	-0.01/-0.02	軸径(D)固定	4	-	10 ～ 120	※WOSで指定	10	1個
1文字	-0.01/-0.02	軸径(P)指定	1 ～ 1.49	1.5	10 ～ 100	※WOSで指定	10	1個
1文字	-0.01/-0.02	軸径(P)指定	1.5 ～ 1.99	2	10 ～ 100	※WOSで指定	10	1個
1文字	-0.01/-0.02	軸径(P)指定	2 ～ 2.49	2.5	10 ～ 100	※WOSで指定	10	1個
1文字	-0.01/-0.02	軸径(P)指定	2.5 ～ 2.99	3	10 ～ 100	※WOSで指定	10	1個
1文字	-0.01/-0.02	軸径(P)指定	3 ～ 3.49	3.5	10 ～ 120	※WOSで指定	10	1個
1文字	-0.01/-0.02	軸径(P)指定	3.5 ～ 3.99	4	10 ～ 120	※WOSで指定	10	1個
2文字	-0.01/-0.02	軸径(P)指定	2 ～ 2.49	2.5	10 ～ 100	※WOSで指定	10	1個
2文字	-0.01/-0.02	軸径(P)指定	2.5 ～ 2.99	3	10 ～ 100	※WOSで指定	10	1個
2文字	-0.01/-0.02	軸径(P)指定	3 ～ 3.49	3.5	10 ～ 120	※WOSで指定	10	1個
2文字	-0.01/-0.02	軸径(P)指定	3.5 ～ 3.99	4	10 ～ 120	※WOSで指定	10	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目

詳細情報

基本情報

基本情報

端面に凸文字を記載することができる刻印付ストレートコアピンです。

ご注意

一部の文字は視認性を優先するため、Q・Wの寸法は規格値と異なる場合があります。

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
