刻印付ストレートコアピン -凹文字タイプ-

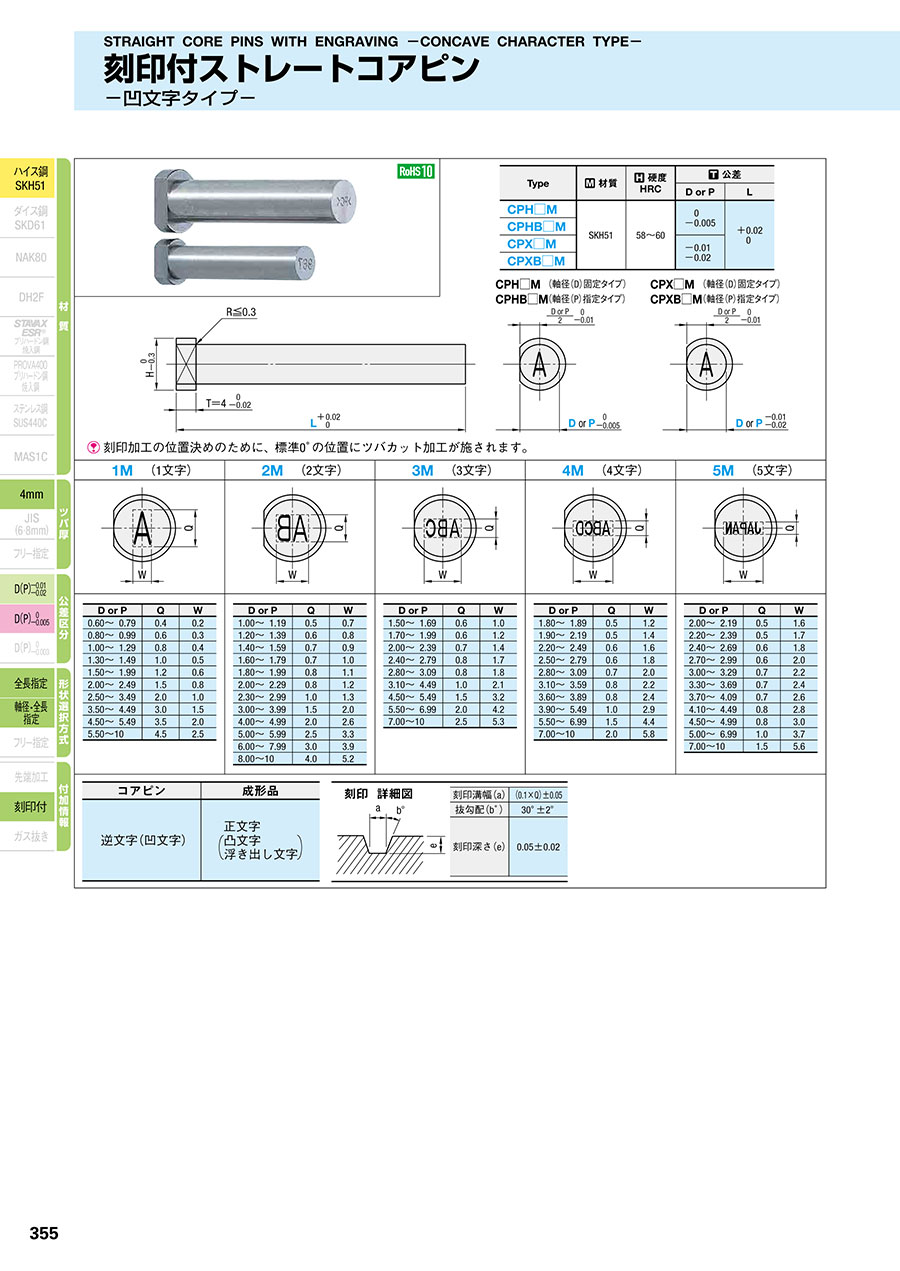

カタログ |P.355

3.8

平均満足度3.8

この商品のレビューをみる（11件）

通常単価(税別): -

税込単価: -

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

連番指定刻印付ストレートコアピン -凹文字タイプ-

4.7

通常出荷日：3 日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

刻印付ストレートコアピン -凸文字タイプ-

4.3

通常出荷日：5 日目

端面に凹文字を記載することができる刻印付ストレートコアピンです。

詳細情報を確認する

形状タイプ
刻印付
刻印文字タイプ
凹文字
材質
SKH51
焼入れ
焼入れ鋼
全長公差
+0.02/0
ツバ厚
4mm(T4)
先端形状
なし
ガス抜き形状
なし

ご注意

一部の文字は視認性を優先するため、Q・Wの寸法は規格値と異なる場合があります。

無料3D-CADライブラリー申し込み受付中

未確定：候補が328型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図・製品仕様

刻印加工の位置決めのために、標凖0゜の位置にツバカット加工が施されます。

Type		材質	硬度 HRC	公差
Type		材質	硬度 HRC	D or P	L
	CPH□M	SKH51	58～60	0 -0.005	+0.02 0
	CPHB□M			0 -0.005
	CPX□M			-0.01 -0.02
	CPXB□M			-0.01 -0.02

1M・1MR （1文字）					2M・2MR （2文字）				3M （3文字）				4M （4文字）				5M （5文字）


	D or P	Q	W			D or P	Q	W		D or P	Q	W		D or P	Q	W		D or P	Q	W
	0.60～0.79	0.4	0.2			1.00～1.19	0.5	0.7		1.50～1.69	0.6	1.0		1.80～1.89	0.5	1.2		2.00～2.19	0.5	1.6
	0.80～0.99	0.6	0.3			1.20～1.39	0.6	0.8		1.70～1.99	0.6	1.2		1.90～2.19	0.5	1.4		2.20～2.39	0.5	1.7
	1.00～1.29	0.8	0.4			1.40～1.59	0.7	0.9		2.00～2.39	0.7	1.4		2.20～2.49	0.6	1.6		2.40～2.69	0.6	1.8
	1.30～1.49	1.0	0.5			1.60～1.79	0.7	1.0		2.40～2.79	0.8	1.7		2.50～2.79	0.6	1.8		2.70～2.99	0.6	2.0
	1.50～1.99	1.2	0.6			1.80～1.99	0.8	1.1		2.80～3.09	0.8	1.8		2.80～3.09	0.7	2.0		3.00～3.29	0.7	2.2
	2.00～2.49	1.5	0.8			2.00～2.29	0.8	1.2		3.10～4.49	1.0	2.1		3.10～3.59	0.8	2.2		3.30～3.69	0.7	2.4
	2.50～3.49	2.0	1.0			2.30～2.99	1.0	1.3		4.50～5.49	1.5	3.2		3.60～3.89	0.8	2.4		3.70～4.09	0.7	2.6
	3.50～4.49	3.0	1.5			3.00～3.99	1.5	2.0		5.50～6.99	2.0	4.2		3.90～5.49	1.0	2.9		4.10～4.49	0.8	2.8
	4.50～5.49	3.5	2.0			4.00～4.99	2.0	2.6		7.00～10	2.5	5.3		5.50～6.99	1.5	4.4		4.50～4.99	0.8	3.0
	5.50～10	4.5	2.5			5.00～5.99	2.5	3.3						7.00～10	2.0	5.8		5.00～6.99	1.0	3.7
						6.00～7.99	3.0	3.9										7.00～10	1.5	5.6
						8.00～10	4.0	5.2


	コアピン			成形品						刻印詳細図			刻印溝幅（a）		（0.1×Q）±0.05
	逆文字（凹文字）			正文字（凸文字 / 浮き出し文字）									抜勾配（b゜）		30°±2°
	逆文字（凹文字）			正文字（凸文字 / 浮き出し文字）									刻印深さ（e）		0.05±0.02

規格表

■軸径（D）固定タイプ

H	型式			L 指定0.01mm単位		刻印文字（丸ゴシック体）
H	Type	Character	D	L 指定0.01mm単位		刻印文字（丸ゴシック体）
3	CPH （D 0/-0.005 ） CPX （D -0.01/-0.02 ）	1M 2M 3M 4M 5M	0.6	10.00～100.00				0 1 2 3 4 5 6 7 8 9 A B C D E F G H I J K L M N O P Q R S T U V W X Y Z
			0.7
			0.8
			0.9
			1
			1.1
			1.2
			1.3
			1.4
			1.5
4			1.6
			1.7
			1.8
			1.9
			2				刻印文字の縦横比Q・Wにご注意ください。
5			2.5
6			3
7			3.5	10.00～120.00
7			4
8			4.5
			5
			5.5		10.00～120.00
9			6
10			6.5		CPH□Mのみ
10			7		10.00～150.00
11			8
15			10
成形品の文字順序でご注文ください。

■軸径（P）0.01mm指定タイプ

H	型式			指定0.01mm単位			刻印文字（丸ゴシック体）
H	Type	Character	No.	L		P	刻印文字（丸ゴシック体）
3	CPHB （D 0/-0.005 ） CPXB （D -0.01/-0.02 ）	1M 2M 3M 4M 5M	0.8	10.00～100.00		0.60～0.79			0 1 2 3 4 5 6 7 8 9 A B C D E F G H I J K L M N O P Q R S T U V W X Y Z
			1			0.80～0.99
			1.5			1.00～1.49
4			2			1.50～1.99
5			2.5			2.00～2.49
6			3			2.50～2.99		刻印文字の縦横比Q・Wにご注意ください。
7			3.5	10.00～120.00		3.00～3.49		刻印文字の縦横比Q・Wにご注意ください。
7			4			3.50～3.99
8			4.5			4.00～4.49
8			5			4.50～4.99
9			5.5		10.00～120.00	5.00～5.49
9			6			5.50～5.99
10			6.5		CPHB□Mのみ	6.00～6.49
10			7		10.00～150.00	6.50～6.99
11			8			7.00～7.99
15			10			8.00～9.99
成形品の文字順序でご注文ください。

注文例

出荷日

追加工

P.323

P.324

P.358

型番リスト

表示件数

...

型番

CPH1M0.6-[10-100/0.01]-*

CPH1M0.7-[10-100/0.01]-*

CPH1M0.8-[10-100/0.01]-*

CPH1M0.9-[10-100/0.01]-*

CPH1M1-[10-100/0.01]-*

CPH1M1.1-[10-100/0.01]-*

CPH1M1.2-[10-100/0.01]-*

CPH1M1.3-[10-100/0.01]-*

CPH1M1.4-[10-100/0.01]-*

CPH1M1.5-[10-100/0.01]-*

CPH1M1.6-[10-100/0.01]-*

CPH1M1.7-[10-100/0.01]-*

CPH1M1.8-[10-100/0.01]-*

CPH1M1.9-[10-100/0.01]-*

CPH1M2-[10-100/0.01]-*

CPH1M2.5-[10-100/0.01]-*

CPH1M3-[10-100/0.01]-*

CPH1M3.5-[10-120/0.01]-*

CPH1M4-[10-120/0.01]-*

CPH1M4.5-[10-120/0.01]-*

CPH1M5-[10-150/0.01]-*

CPH1M5.5-[10-150/0.01]-*

CPH1M6-[10-150/0.01]-*

CPH1M6.5-[10-150/0.01]-*

CPH1M7-[10-150/0.01]-*

CPH1M8-[10-150/0.01]-*

CPH1M10-[10-150/0.01]-*

CPH2M1-[10-100/0.01]-**

CPH2M1.1-[10-100/0.01]-**

CPH2M1.2-[10-100/0.01]-**

CPH2M1.3-[10-100/0.01]-**

CPH2M1.4-[10-100/0.01]-**

CPH2M1.5-[10-100/0.01]-**

CPH2M1.6-[10-100/0.01]-**

CPH2M1.7-[10-100/0.01]-**

CPH2M1.8-[10-100/0.01]-**

CPH2M1.9-[10-100/0.01]-**

CPH2M2-[10-100/0.01]-**

CPH2M2.5-[10-100/0.01]-**

CPH2M3-[10-100/0.01]-**

CPH2M3.5-[10-120/0.01]-**

CPH2M4-[10-120/0.01]-**

CPH2M4.5-[10-120/0.01]-**

CPH2M5-[10-150/0.01]-**

CPH2M5.5-[10-150/0.01]-**

CPH2M6-[10-150/0.01]-**

CPH2M6.5-[10-150/0.01]-**

CPH2M7-[10-150/0.01]-**

CPH2M8-[10-150/0.01]-**

CPH2M10-[10-150/0.01]-**

CPH3M1.5-[10-100/0.01]-***

CPH3M1.6-[10-100/0.01]-***

CPH3M1.7-[10-100/0.01]-***

CPH3M1.8-[10-100/0.01]-***

CPH3M1.9-[10-100/0.01]-***

CPH3M2-[10-100/0.01]-***

CPH3M2.5-[10-100/0.01]-***

CPH3M3-[10-120/0.01]-***

CPH3M3.5-[10-120/0.01]-***

CPH3M4-[10-120/0.01]-***

刻印文字数

軸径公差

仕様

D/P（軸径）

(mm)

No.(呼び径)

(mm)

L(全長)

(mm)

刻印文字指定

RoHS?

最小発注数量

1文字	0/-0.005	軸径(D)固定	0.6	-	10 ～ 100	※WOSで指定	10	1個
1文字	0/-0.005	軸径(D)固定	0.7	-	10 ～ 100	※WOSで指定	10	1個
1文字	0/-0.005	軸径(D)固定	0.8	-	10 ～ 100	※WOSで指定	10	1個
1文字	0/-0.005	軸径(D)固定	0.9	-	10 ～ 100	※WOSで指定	10	1個
1文字	0/-0.005	軸径(D)固定	1	-	10 ～ 100	※WOSで指定	10	1個
1文字	0/-0.005	軸径(D)固定	1.1	-	10 ～ 100	※WOSで指定	10	1個
1文字	0/-0.005	軸径(D)固定	1.2	-	10 ～ 100	※WOSで指定	10	1個
1文字	0/-0.005	軸径(D)固定	1.3	-	10 ～ 100	※WOSで指定	10	1個
1文字	0/-0.005	軸径(D)固定	1.4	-	10 ～ 100	※WOSで指定	10	1個
1文字	0/-0.005	軸径(D)固定	1.5	-	10 ～ 100	※WOSで指定	10	1個
1文字	0/-0.005	軸径(D)固定	1.6	-	10 ～ 100	※WOSで指定	10	1個
1文字	0/-0.005	軸径(D)固定	1.7	-	10 ～ 100	※WOSで指定	10	1個
1文字	0/-0.005	軸径(D)固定	1.8	-	10 ～ 100	※WOSで指定	10	1個
1文字	0/-0.005	軸径(D)固定	1.9	-	10 ～ 100	※WOSで指定	10	1個
1文字	0/-0.005	軸径(D)固定	2	-	10 ～ 100	※WOSで指定	10	1個
1文字	0/-0.005	軸径(D)固定	2.5	-	10 ～ 100	※WOSで指定	10	1個
1文字	0/-0.005	軸径(D)固定	3	-	10 ～ 100	※WOSで指定	10	1個
1文字	0/-0.005	軸径(D)固定	3.5	-	10 ～ 120	※WOSで指定	10	1個
1文字	0/-0.005	軸径(D)固定	4	-	10 ～ 120	※WOSで指定	10	1個
1文字	0/-0.005	軸径(D)固定	4.5	-	10 ～ 120	※WOSで指定	10	1個
1文字	0/-0.005	軸径(D)固定	5	-	10 ～ 150	※WOSで指定	10	1個
1文字	0/-0.005	軸径(D)固定	5.5	-	10 ～ 150	※WOSで指定	10	1個
1文字	0/-0.005	軸径(D)固定	6	-	10 ～ 150	※WOSで指定	10	1個
1文字	0/-0.005	軸径(D)固定	6.5	-	10 ～ 150	※WOSで指定	10	1個
1文字	0/-0.005	軸径(D)固定	7	-	10 ～ 150	※WOSで指定	10	1個
1文字	0/-0.005	軸径(D)固定	8	-	10 ～ 150	※WOSで指定	10	1個
1文字	0/-0.005	軸径(D)固定	10	-	10 ～ 150	※WOSで指定	10	1個
2文字	0/-0.005	軸径(D)固定	1	-	10 ～ 100	※WOSで指定	10	1個
2文字	0/-0.005	軸径(D)固定	1.1	-	10 ～ 100	※WOSで指定	10	1個
2文字	0/-0.005	軸径(D)固定	1.2	-	10 ～ 100	※WOSで指定	10	1個
2文字	0/-0.005	軸径(D)固定	1.3	-	10 ～ 100	※WOSで指定	10	1個
2文字	0/-0.005	軸径(D)固定	1.4	-	10 ～ 100	※WOSで指定	10	1個
2文字	0/-0.005	軸径(D)固定	1.5	-	10 ～ 100	※WOSで指定	10	1個
2文字	0/-0.005	軸径(D)固定	1.6	-	10 ～ 100	※WOSで指定	10	1個
2文字	0/-0.005	軸径(D)固定	1.7	-	10 ～ 100	※WOSで指定	10	1個
2文字	0/-0.005	軸径(D)固定	1.8	-	10 ～ 100	※WOSで指定	10	1個
2文字	0/-0.005	軸径(D)固定	1.9	-	10 ～ 100	※WOSで指定	10	1個
2文字	0/-0.005	軸径(D)固定	2	-	10 ～ 100	※WOSで指定	10	1個
2文字	0/-0.005	軸径(D)固定	2.5	-	10 ～ 100	※WOSで指定	10	1個
2文字	0/-0.005	軸径(D)固定	3	-	10 ～ 100	※WOSで指定	10	1個
2文字	0/-0.005	軸径(D)固定	3.5	-	10 ～ 120	※WOSで指定	10	1個
2文字	0/-0.005	軸径(D)固定	4	-	10 ～ 120	※WOSで指定	10	1個
2文字	0/-0.005	軸径(D)固定	4.5	-	10 ～ 120	※WOSで指定	10	1個
2文字	0/-0.005	軸径(D)固定	5	-	10 ～ 150	※WOSで指定	10	1個
2文字	0/-0.005	軸径(D)固定	5.5	-	10 ～ 150	※WOSで指定	10	1個
2文字	0/-0.005	軸径(D)固定	6	-	10 ～ 150	※WOSで指定	10	1個
2文字	0/-0.005	軸径(D)固定	6.5	-	10 ～ 150	※WOSで指定	10	1個
2文字	0/-0.005	軸径(D)固定	7	-	10 ～ 150	※WOSで指定	10	1個
2文字	0/-0.005	軸径(D)固定	8	-	10 ～ 150	※WOSで指定	10	1個
2文字	0/-0.005	軸径(D)固定	10	-	10 ～ 150	※WOSで指定	10	1個
3文字	0/-0.005	軸径(D)固定	1.5	-	10 ～ 100	※WOSで指定	10	1個
3文字	0/-0.005	軸径(D)固定	1.6	-	10 ～ 100	※WOSで指定	10	1個
3文字	0/-0.005	軸径(D)固定	1.7	-	10 ～ 100	※WOSで指定	10	1個
3文字	0/-0.005	軸径(D)固定	1.8	-	10 ～ 100	※WOSで指定	10	1個
3文字	0/-0.005	軸径(D)固定	1.9	-	10 ～ 100	※WOSで指定	10	1個
3文字	0/-0.005	軸径(D)固定	2	-	10 ～ 100	※WOSで指定	10	1個
3文字	0/-0.005	軸径(D)固定	2.5	-	10 ～ 100	※WOSで指定	10	1個
3文字	0/-0.005	軸径(D)固定	3	-	10 ～ 120	※WOSで指定	10	1個
3文字	0/-0.005	軸径(D)固定	3.5	-	10 ～ 120	※WOSで指定	10	1個
3文字	0/-0.005	軸径(D)固定	4	-	10 ～ 120	※WOSで指定	10	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目

...

基本情報

基本情報

端面に凹文字を記載することができる刻印付ストレートコアピンです。

ご注意

一部の文字は視認性を優先するため、Q・Wの寸法は規格値と異なる場合があります。

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
