先端加工ストレートコアピン -ツバ厚JIS・軸径(D)固定タイプ/軸径(P)0.01mm指定タイプ-
- 通常単価(税別)
- -
- 税込単価
- -
ツバ厚JIS・軸径(D)固定・軸径（P）0.01mm指定タイプの先端加工ストレ...
詳細情報を確認する未確定：候補が70型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報

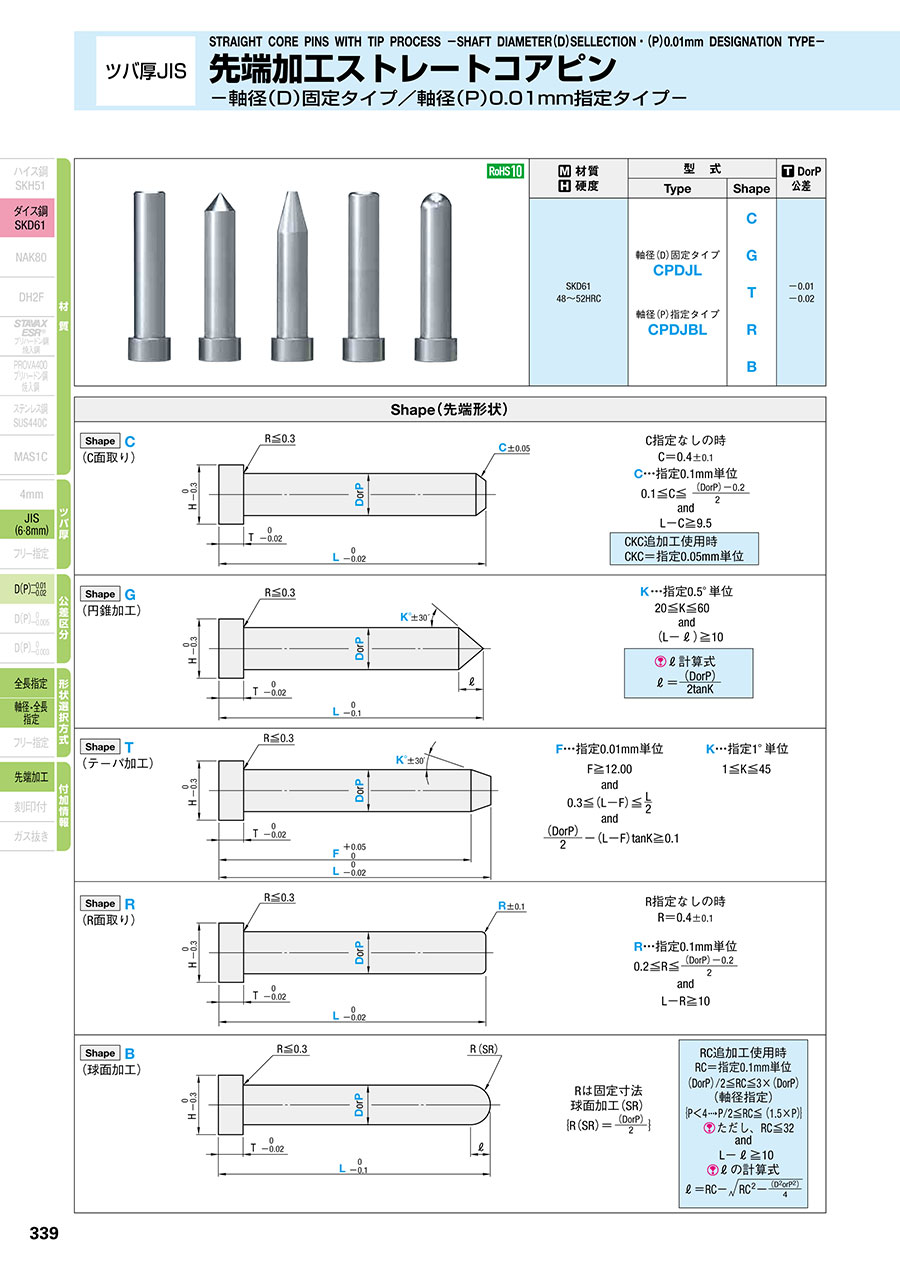

外形図・製品仕様
| 材質 硬度 | 型 式 | D or P 公差 | |
|---|---|---|---|
| Type | Shape | ||
| SKD61 48～52HRC | 軸径（D）固定タイプ CPDJL 軸径（P）指定タイプ CPDJBL | C G T R B | -0.01 -0.02 |
規格表
■軸径（D）固定タイプ
| H | T | 型 式 | L 指定0.01mm単位 | Shape（先端寸法） | |||
|---|---|---|---|---|---|---|---|
| Type | Shape | D | |||||
| 8 | 6 | CPDJL | C G T R B | 4 | 30.00～120.00 | ||
| 4.5 | Shape C | C…指定0.1mm単位 | |||||
| 9 | 5 | C指定なしの時 C=0.4±0.1 | |||||
| 5.5 | Shape G | K…指定0.5°単位 | |||||
| 10 | 6 | Shape T | F…指定0.01mm単位 | ||||
| 11 | 6.5 | K…指定1°単位 | |||||
| 7 | Shape R | R…指定0.1mm単位 | |||||
| 13 | 8 | 8 | R指定なしの時 R=0.4±0.1 | ||||
| 15 | 10 | 加工限界は規格図参照 | |||||
■軸径（P）指定タイプ
| H | T | 型 式 | L 指定0.01mm単位 | P 指定0.01mm単位 | Shape（先端寸法） | |||
|---|---|---|---|---|---|---|---|---|
| Type | Shape | No. | ||||||
| 8 | 6 | CPDJBL | C G T R B | 4 | 30.00～120.00 | 3.50～3.99 | Shape C | C…指定0.1mm単位 C指定なしの時 C=0.4±0.1 |
| 9 | 5 | 4.00～4.99 | Shape G | K…指定0.5°単位 | ||||
| 10 | 6 | 5.00～5.99 | Shape T | F…指定0.01mm単位 K…指定1°単位 | ||||
| 13 | 8 | 8 | 6.00～7.99 | Shape R | R…指定0.1mm単位 R指定なしの時 R=0.4±0.1 | |||
| 15 | 10 | 8.00～9.99 | 加工限界は規格図参照 | |||||
注文例
出荷日
追加工
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
