超精級先端加工ストレートコアピン -軸径(D)固定タイプ/軸径(P)0.001mm指定タイプ-

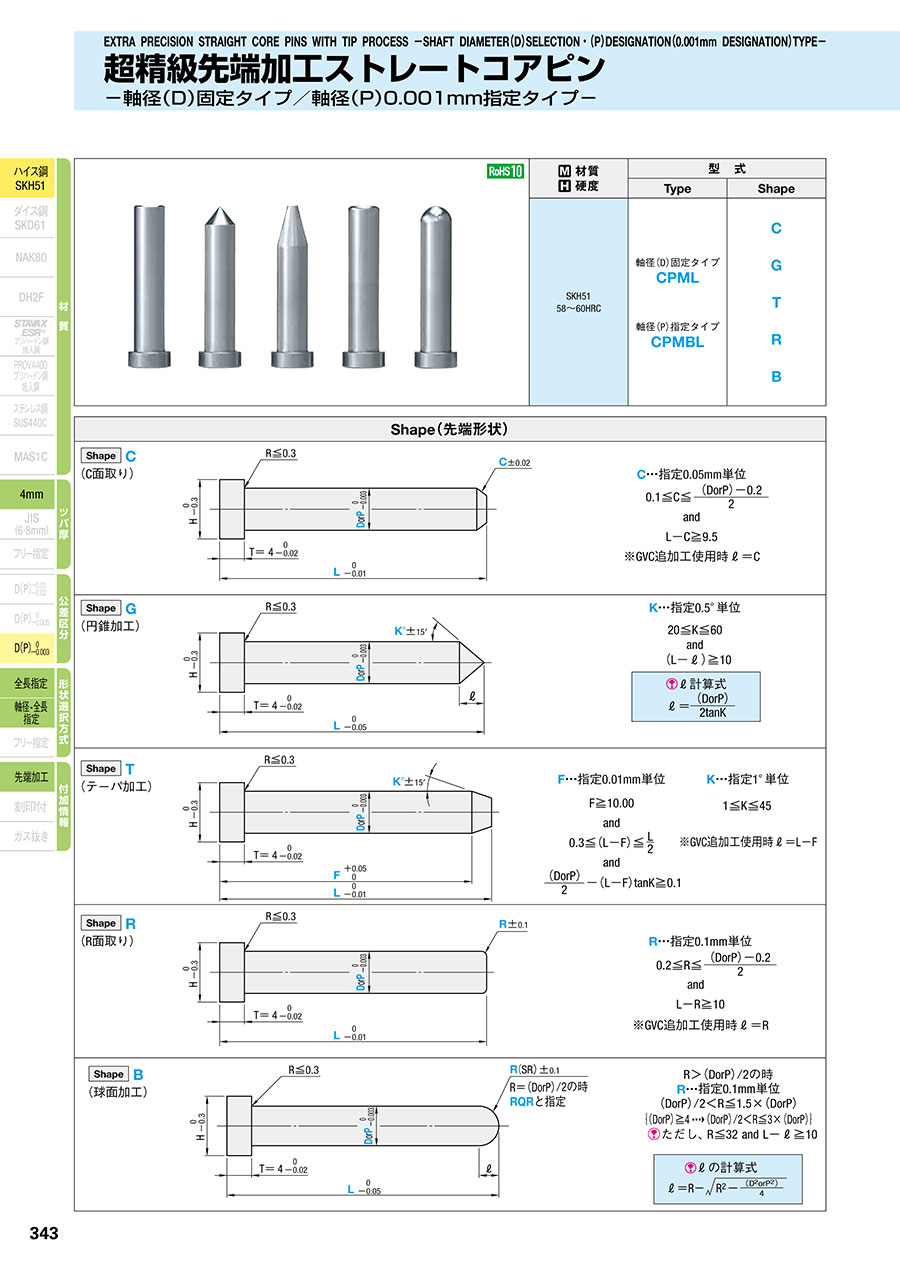

カタログ |P.343

4.5

平均満足度4.5

この商品のレビューをみる（2件）

通常単価(税別): -

税込単価: -

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

先端加工ストレートコアピン -軸径(D)固定タイプ-

4.4

通常出荷日：2 日目～

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

先端加工ストレートコアピン -軸径(P)0.01mm指定タイプ-

4.4

通常出荷日：2 日目～

軸径(D)固定・軸径(P)0.001㎜指定タイプの超精級先端加工ストレートコア...

詳細情報を確認する

形状タイプ
先端形状付
材質
SKH51
焼入れ
焼入れ鋼
軸径公差
0/-0.003
ツバ厚
4mm(T4)
ガス抜き形状
なし
刻印文字タイプ
なし
刻印文字数
なし

無料3D-CADライブラリー申し込み受付中

未確定：候補が210型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図・製品仕様

材質硬度	型式
材質硬度	Type	Shape
SKH51 58～60HRC	軸径（D）固定タイプ CPML	C G T R B
SKH51 58～60HRC	軸径（P）指定タイプ CPMBL	C G T R B

規格表

■軸径（D）固定タイプ

H	型式			L 指定0.01mm単位	Shape （先端寸法）
H	Type	Shape	D	L 指定0.01mm単位	Shape （先端寸法）
3	CPML	C G T R B	0.6	10.00～60.00	Shape C C…指定0.05mm単位 Shape G K…指定0.5°単位 Shape T F…指定0.01mm単位 K…指定1°単位 Shape R R…指定0.1mm単位 Shape B R＝D/2の時 RQRと指定 R＞D/2の時 R…指定0.1mm単位加工限界は規格図参照
			0.8
			1
			1.5
4			2
5			2.5
6			3
7			3.5
7			4
8			4.5
8			5
9			5.5
9			6
10			6.5
10			7
11			8
15			10
18			13

■軸径（P）指定タイプ

H	型式			L 指定0.01mm単位	P 指定0.001mm単位	Shape （先端寸法）
H	Type	Shape	No.	L 指定0.01mm単位	P 指定0.001mm単位	Shape （先端寸法）
3	CPMBL	C G T R B	0.8	10.00～60.00	0.600～ 0.799	Shape C C…指定0.05mm単位 Shape G K…指定0.5°単位 Shape T F…指定0.01mm単位 K…指定1°単位 Shape R R…指定0.1mm単位 Shape B R＝P/2の時 RQRと指定 R＞P/2の時 R…指定0.1mm単位加工限界は規格図参照
			1		0.800～ 0.999
			1.5		1.000～ 1.499
4			2		1.500～ 1.999
5			2.5		2.000～ 2.499
6			3		2.500～ 2.999
7			3.5		3.000～ 3.499
7			4		3.500～ 3.999
8			4.5		4.000～ 4.499
8			5		4.500～ 4.999
9			5.5		5.000～ 5.499
9			6		5.500～ 5.999
10			6.5		6.000～ 6.499
10			7		6.500～ 6.999
11			8		7.000～ 7.999
15			10		8.000～ 9.999
18			13		10.000～12.999

注文例

出荷日

追加工

P.323
P.324

型番リスト

表示件数

型番

CPMBLB0.8-[10-60/0.01]-P[0.6-0.799/0.001]-R[0.3-1.1/0.1]

CPMBLB0.8-[10-60/0.01]-P[0.6-0.799/0.001]-RQR

CPMBLB1-[10-60/0.01]-P[0.8-0.999/0.001]-R[0.4-1.4/0.1]

CPMBLB1-[10-60/0.01]-P[0.8-0.999/0.001]-RQR

CPMBLB1.5-[10-60/0.01]-P[1-1.499/0.001]-R[0.5-2.2/0.1]

CPMBLB1.5-[10-60/0.01]-P[1-1.499/0.001]-RQR

CPMBLB2-[10-60/0.01]-P[1.5-1.999/0.001]-R[0.8-2.9/0.1]

CPMBLB2-[10-60/0.01]-P[1.5-1.999/0.001]-RQR

CPMBLB2.5-[10-60/0.01]-P[2-2.499/0.001]-R[1-3.7/0.1]

CPMBLB2.5-[10-60/0.01]-P[2-2.499/0.001]-RQR

CPMBLB3-[10-60/0.01]-P[2.5-2.999/0.001]-R[1.3-4.4/0.1]

CPMBLB3-[10-60/0.01]-P[2.5-2.999/0.001]-RQR

CPMBLB3.5-[10-60/0.01]-P[3-3.499/0.001]-R[1.5-5.2/0.1]

CPMBLB3.5-[10-60/0.01]-P[3-3.499/0.001]-RQR

CPMBLB4-[10-60/0.01]-P[3.5-3.999/0.001]-R[1.8-7.9/0.1]

CPMBLB4-[10-60/0.01]-P[3.5-3.999/0.001]-RQR

CPMBLB4.5-[10-60/0.01]-P[4-4.499/0.001]-R[2-8.9/0.1]

CPMBLB4.5-[10-60/0.01]-P[4-4.499/0.001]-RQR

CPMBLB5-[10-60/0.01]-P[4.5-4.999/0.001]-R[2.3-9.9/0.1]

CPMBLB5-[10-60/0.01]-P[4.5-4.999/0.001]-RQR

CPMBLB5.5-[10-60/0.01]-P[5-5.499/0.001]-R[2.5-10.9/0.1]

CPMBLB5.5-[10-60/0.01]-P[5-5.499/0.001]-RQR

CPMBLB6-[10-60/0.01]-P[5.5-5.999/0.001]-R[2.8-11.9/0.1]

CPMBLB6-[10-60/0.01]-P[5.5-5.999/0.001]-RQR

CPMBLB6.5-[10-60/0.01]-P[6-6.499/0.001]-R[3-12.9/0.1]

CPMBLB6.5-[10-60/0.01]-P[6-6.499/0.001]-RQR

CPMBLB7-[10-60/0.01]-P[6.5-6.999/0.001]-R[3.3-13.9/0.1]

CPMBLB7-[10-60/0.01]-P[6.5-6.999/0.001]-RQR

CPMBLB8-[10-60/0.01]-P[7-7.999/0.001]-R[3.5-15.9/0.1]

CPMBLB8-[10-60/0.01]-P[7-7.999/0.001]-RQR

CPMBLB10-[10-60/0.01]-P[8-9.999/0.001]-R[4-19.9/0.1]

CPMBLB10-[10-60/0.01]-P[8-9.999/0.001]-RQR

CPMBLB13-[10-60/0.01]-P[10-12.999/0.001]-R[5-25.8/0.1]

CPMBLB13-[10-60/0.01]-P[10-12.999/0.001]-RQR

CPMBLC0.8-[10-60/0.01]-P[0.6-0.799/0.001]-C[0.1-0.25/0.05]

CPMBLC1-[10-60/0.01]-P[0.8-0.999/0.001]-C[0.1-0.4/0.05]

CPMBLC1.5-[10-60/0.01]-P[1-1.499/0.001]-C[0.1-0.6/0.05]

CPMBLC2-[10-60/0.01]-P[1.5-1.999/0.001]-C[0.1-0.8/0.05]

CPMBLC2.5-[10-60/0.01]-P[2-2.499/0.001]-C[0.1-1.1/0.05]

CPMBLC3-[10-60/0.01]-P[2.5-2.999/0.001]-C[0.1-1.3/0.05]

CPMBLC3.5-[10-60/0.01]-P[3-3.499/0.001]-C[0.1-1.6/0.05]

CPMBLC4-[10-60/0.01]-P[3.5-3.999/0.001]-C[0.1-1.8/0.05]

CPMBLC4.5-[10-60/0.01]-P[4-4.499/0.001]-C[0.1-2.1/0.05]

CPMBLC5-[10-60/0.01]-P[4.5-4.999/0.001]-C[0.1-2.1/0.05]

CPMBLC5.5-[10-60/0.01]-P[5-5.499/0.001]-C[0.1-2.6/0.05]

CPMBLC6-[10-60/0.01]-P[5.5-5.999/0.001]-C[0.1-2.8/0.05]

CPMBLC6.5-[10-60/0.01]-P[6-6.499/0.001]-C[0.1-3.1/0.05]

CPMBLC7-[10-60/0.01]-P[6.5-6.999/0.001]-C[0.1-3.2/0.05]

CPMBLC8-[10-60/0.01]-P[7-7.999/0.001]-C[0.1-3.8/0.05]

CPMBLC10-[10-60/0.01]-P[8-9.999/0.001]-C[0.1-4.8/0.05]

CPMBLC13-[10-60/0.01]-P[10-12.999/0.001]-C[0.1-6.3/0.05]

CPMBLG0.8-[10-60/0.01]-P[0.6-0.799/0.001]-K[20-60/0.5]

CPMBLG1-[10-60/0.01]-P[0.8-0.999/0.001]-K[20-60/0.5]

CPMBLG1.5-[10-60/0.01]-P[1-1.499/0.001]-K[20-60/0.5]

CPMBLG2-[10-60/0.01]-P[1.5-1.999/0.001]-K[20-60/0.5]

CPMBLG2.5-[10-60/0.01]-P[2-2.499/0.001]-K[20-60/0.5]

CPMBLG3-[10-60/0.01]-P[2.5-2.999/0.001]-K[20-60/0.5]

CPMBLG3.5-[10-60/0.01]-P[3-3.499/0.001]-K[20-60/0.5]

CPMBLG4-[10-60/0.01]-P[3.5-3.999/0.001]-K[20-60/0.5]

CPMBLG4.5-[10-60/0.01]-P[4-4.499/0.001]-K[20-60/0.5]

先端形状

全長公差

仕様

D/P（軸径）

(mm)

No.(呼び径)

(mm)

L(全長)

(mm)

C(先端C面取り幅)

(mm)

K(先端部角度)

(°)

R(先端R面取り)

(mm)

R=(DorP)/2の時

(mm)

RoHS?

最小発注数量

B	0/-0.05	軸径(P)指定	0.6 ～ 0.799	0.8	10 ～ 60	-	-	0.3 ～ 1.1	-	-	10	1個
B	0/-0.05	軸径(P)指定	0.6 ～ 0.799	0.8	10 ～ 60	-	-	-	RQR	-	10	1個
B	0/-0.05	軸径(P)指定	0.8 ～ 0.999	1	10 ～ 60	-	-	0.4 ～ 1.4	-	-	10	1個
B	0/-0.05	軸径(P)指定	0.8 ～ 0.999	1	10 ～ 60	-	-	-	RQR	-	10	1個
B	0/-0.05	軸径(P)指定	1 ～ 1.499	1.5	10 ～ 60	-	-	0.5 ～ 2.2	-	-	10	1個
B	0/-0.05	軸径(P)指定	1 ～ 1.499	1.5	10 ～ 60	-	-	-	RQR	-	10	1個
B	0/-0.05	軸径(P)指定	1.5 ～ 1.999	2	10 ～ 60	-	-	0.8 ～ 2.9	-	-	10	1個
B	0/-0.05	軸径(P)指定	1.5 ～ 1.999	2	10 ～ 60	-	-	-	RQR	-	10	1個
B	0/-0.05	軸径(P)指定	2 ～ 2.499	2.5	10 ～ 60	-	-	1 ～ 3.7	-	-	10	1個
B	0/-0.05	軸径(P)指定	2 ～ 2.499	2.5	10 ～ 60	-	-	-	RQR	-	10	1個
B	0/-0.05	軸径(P)指定	2.5 ～ 2.999	3	10 ～ 60	-	-	1.3 ～ 4.4	-	-	10	1個
B	0/-0.05	軸径(P)指定	2.5 ～ 2.999	3	10 ～ 60	-	-	-	RQR	-	10	1個
B	0/-0.05	軸径(P)指定	3 ～ 3.499	3.5	10 ～ 60	-	-	1.5 ～ 5.2	-	-	10	1個
B	0/-0.05	軸径(P)指定	3 ～ 3.499	3.5	10 ～ 60	-	-	-	RQR	-	10	1個
B	0/-0.05	軸径(P)指定	3.5 ～ 3.999	4	10 ～ 60	-	-	1.8 ～ 7.9	-	-	10	1個
B	0/-0.05	軸径(P)指定	3.5 ～ 3.999	4	10 ～ 60	-	-	-	RQR	-	10	1個
B	0/-0.05	軸径(P)指定	4 ～ 4.499	4.5	10 ～ 60	-	-	2 ～ 8.9	-	-	10	1個
B	0/-0.05	軸径(P)指定	4 ～ 4.499	4.5	10 ～ 60	-	-	-	RQR	-	10	1個
B	0/-0.05	軸径(P)指定	4.5 ～ 4.999	5	10 ～ 60	-	-	2.3 ～ 9.9	-	-	10	1個
B	0/-0.05	軸径(P)指定	4.5 ～ 4.999	5	10 ～ 60	-	-	-	RQR	-	10	1個
B	0/-0.05	軸径(P)指定	5 ～ 5.499	5.5	10 ～ 60	-	-	2.5 ～ 10.9	-	-	10	1個
B	0/-0.05	軸径(P)指定	5 ～ 5.499	5.5	10 ～ 60	-	-	-	RQR	-	10	1個
B	0/-0.05	軸径(P)指定	5.5 ～ 5.999	6	10 ～ 60	-	-	2.8 ～ 11.9	-	-	10	1個
B	0/-0.05	軸径(P)指定	5.5 ～ 5.999	6	10 ～ 60	-	-	-	RQR	-	10	1個
B	0/-0.05	軸径(P)指定	6 ～ 6.499	6.5	10 ～ 60	-	-	3 ～ 12.9	-	-	10	1個
B	0/-0.05	軸径(P)指定	6 ～ 6.499	6.5	10 ～ 60	-	-	-	RQR	-	10	1個
B	0/-0.05	軸径(P)指定	6.5 ～ 6.999	7	10 ～ 60	-	-	3.3 ～ 13.9	-	-	10	1個
B	0/-0.05	軸径(P)指定	6.5 ～ 6.999	7	10 ～ 60	-	-	-	RQR	-	10	1個
B	0/-0.05	軸径(P)指定	7 ～ 7.999	8	10 ～ 60	-	-	3.5 ～ 15.9	-	-	10	1個
B	0/-0.05	軸径(P)指定	7 ～ 7.999	8	10 ～ 60	-	-	-	RQR	-	10	1個
B	0/-0.05	軸径(P)指定	8 ～ 9.999	10	10 ～ 60	-	-	4 ～ 19.9	-	-	10	1個
B	0/-0.05	軸径(P)指定	8 ～ 9.999	10	10 ～ 60	-	-	-	RQR	-	10	1個
B	0/-0.05	軸径(P)指定	10 ～ 12.999	13	10 ～ 60	-	-	5 ～ 25.8	-	-	10	1個
B	0/-0.05	軸径(P)指定	10 ～ 12.999	13	10 ～ 60	-	-	-	RQR	-	10	1個
C	0/-0.01	軸径(P)指定	0.6 ～ 0.799	0.8	10 ～ 60	0.1 ～ 0.25	-	-	-	-	10	1個
C	0/-0.01	軸径(P)指定	0.8 ～ 0.999	1	10 ～ 60	0.1 ～ 0.4	-	-	-	-	10	1個
C	0/-0.01	軸径(P)指定	1 ～ 1.499	1.5	10 ～ 60	0.1 ～ 0.6	-	-	-	-	10	1個
C	0/-0.01	軸径(P)指定	1.5 ～ 1.999	2	10 ～ 60	0.1 ～ 0.8	-	-	-	-	10	1個
C	0/-0.01	軸径(P)指定	2 ～ 2.499	2.5	10 ～ 60	0.1 ～ 1.1	-	-	-	-	10	1個
C	0/-0.01	軸径(P)指定	2.5 ～ 2.999	3	10 ～ 60	0.1 ～ 1.3	-	-	-	-	10	1個
C	0/-0.01	軸径(P)指定	3 ～ 3.499	3.5	10 ～ 60	0.1 ～ 1.6	-	-	-	-	10	1個
C	0/-0.01	軸径(P)指定	3.5 ～ 3.999	4	10 ～ 60	0.1 ～ 1.8	-	-	-	-	10	1個
C	0/-0.01	軸径(P)指定	4 ～ 4.499	4.5	10 ～ 60	0.1 ～ 2.1	-	-	-	-	10	1個
C	0/-0.01	軸径(P)指定	4.5 ～ 4.999	5	10 ～ 60	0.1 ～ 2.1	-	-	-	-	10	1個
C	0/-0.01	軸径(P)指定	5 ～ 5.499	5.5	10 ～ 60	0.1 ～ 2.6	-	-	-	-	10	1個
C	0/-0.01	軸径(P)指定	5.5 ～ 5.999	6	10 ～ 60	0.1 ～ 2.8	-	-	-	-	10	1個
C	0/-0.01	軸径(P)指定	6 ～ 6.499	6.5	10 ～ 60	0.1 ～ 3.1	-	-	-	-	10	1個
C	0/-0.01	軸径(P)指定	6.5 ～ 6.999	7	10 ～ 60	0.1 ～ 3.2	-	-	-	-	10	1個
C	0/-0.01	軸径(P)指定	7 ～ 7.999	8	10 ～ 60	0.1 ～ 3.8	-	-	-	-	10	1個
C	0/-0.01	軸径(P)指定	8 ～ 9.999	10	10 ～ 60	0.1 ～ 4.8	-	-	-	-	10	1個
C	0/-0.01	軸径(P)指定	10 ～ 12.999	13	10 ～ 60	0.1 ～ 6.3	-	-	-	-	10	1個
G	0/-0.05	軸径(P)指定	0.6 ～ 0.799	0.8	10 ～ 60	-	20 ～ 60	-	-	-	10	1個
G	0/-0.05	軸径(P)指定	0.8 ～ 0.999	1	10 ～ 60	-	20 ～ 60	-	-	-	10	1個
G	0/-0.05	軸径(P)指定	1 ～ 1.499	1.5	10 ～ 60	-	20 ～ 60	-	-	-	10	1個
G	0/-0.05	軸径(P)指定	1.5 ～ 1.999	2	10 ～ 60	-	20 ～ 60	-	-	-	10	1個
G	0/-0.05	軸径(P)指定	2 ～ 2.499	2.5	10 ～ 60	-	20 ～ 60	-	-	-	10	1個
G	0/-0.05	軸径(P)指定	2.5 ～ 2.999	3	10 ～ 60	-	20 ～ 60	-	-	-	10	1個
G	0/-0.05	軸径(P)指定	3 ～ 3.499	3.5	10 ～ 60	-	20 ～ 60	-	-	-	10	1個
G	0/-0.05	軸径(P)指定	3.5 ～ 3.999	4	10 ～ 60	-	20 ～ 60	-	-	-	10	1個
G	0/-0.05	軸径(P)指定	4 ～ 4.499	4.5	10 ～ 60	-	20 ～ 60	-	-	-	10	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目

基本情報

基本情報

軸径(D)固定・軸径(P)0.001㎜指定タイプの超精級先端加工ストレートコアピンです。

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

超精級先端加工ストレートコアピン -軸径(D)固定タイプ/軸径(P)0.001mm指定タイプ-のレビュー

4.5平均満足度：4.52件のレビュー

星5
50%
星4
50%
星3
0%
星2
0%
星1
0%

プラ型

満足度：5.02023/02/26

超小型金型の位置決めピンとして使用。品質も安定しているため重宝します。。

0人が参考にしています。

ピン

満足度：4.02019/07/03

いつもお世話になりますいつもよく利用しておりますプラ型作成時ミスミさんの部品は重宝します

0人が参考にしています。

2件全て見る

この商品を見た人は、こんな商品も見ています

	今見ている商品超精級先端加工ストレートコアピン -軸径(D)固定タイプ/軸径(P)0.001mm指定タイプ-	精級先端加工ストレートコアピン -軸径(D)固定タイプ/軸径(P)0.005mm指定タイプ-	先端加工ストレートコアピン -ツバ厚JIS・軸径(D)固定タイプ/軸径(P)0.01mm指定タイプ-	先端加工ストレートコアピン -軸径(D)固定タイプ-	先端加工ストレートコアピン -軸径(P)0.01mm指定タイプ-	先端形状加工コアピン -軸径(D)固定タイプ/軸径(P)0.01mm指定タイプ-
メーカー	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ
通常価格	-	-	-	-	-	-
通常出荷日	3日目	3日目	2日目	2日目〜	2日目〜	3日目
形状タイプ	先端形状付	先端形状付	先端形状付	先端形状付	先端形状付	先端形状付
材質	SKH51	-	SKD61	-	-	-
焼入れ	焼入れ鋼	焼入れ鋼	焼入れ鋼	焼入れ鋼	焼入れ鋼	焼入れ鋼
軸径公差	0/-0.003	0/-0.005	-0.01/-0.02	-	-	-
ツバ厚	4mm(T4)	4mm(T4)	-	4mm(T4)	4mm(T4)	4mm(T4)
