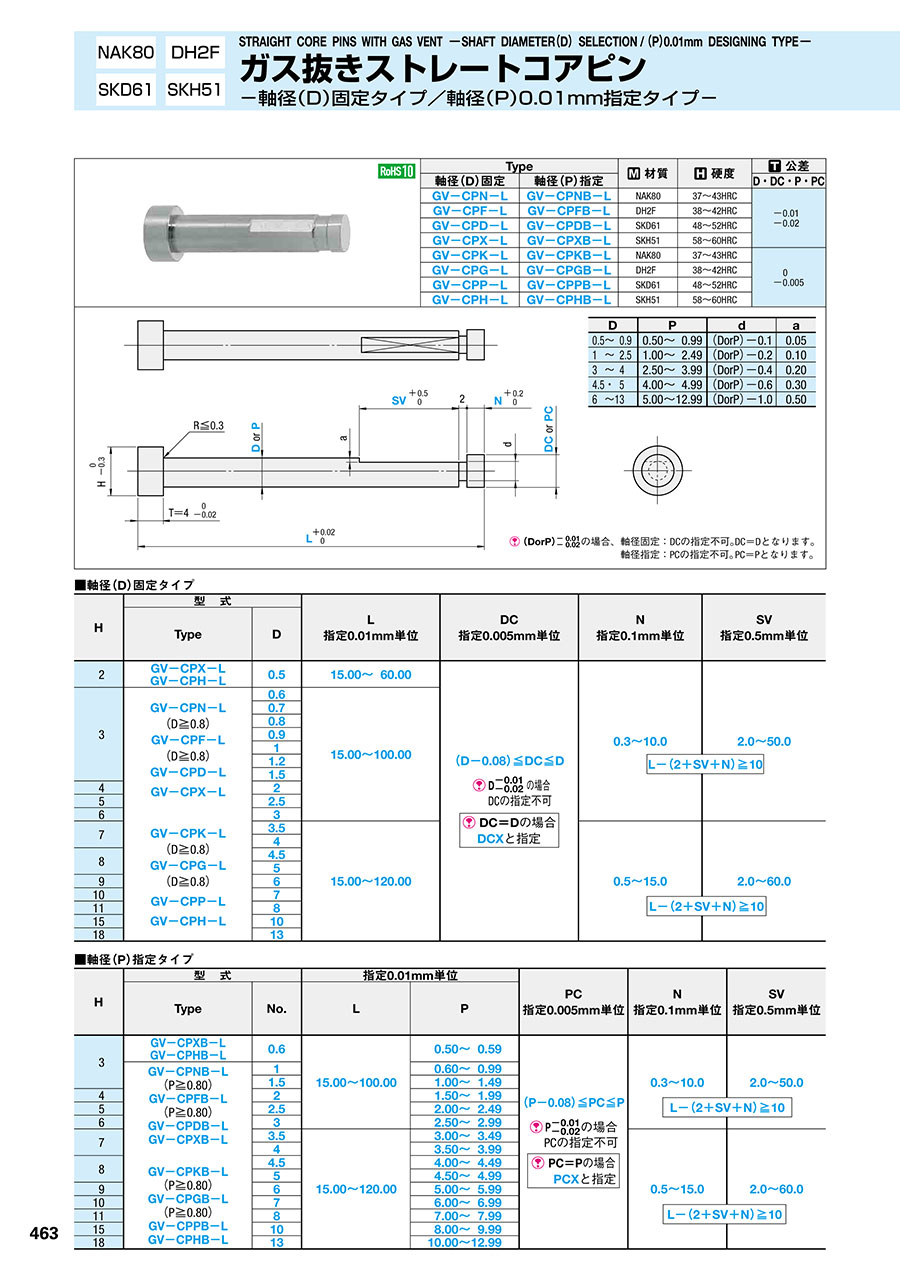

ガス抜きストレートコアピン -軸径(D)固定タイプ/軸径(P)0.01mm指定タイプ-
- 通常単価(税別)
- -
- 税込単価
- -
軸径(D)固定・軸径(P)0.01mm指定タイプのガス抜きストレートコアピンで...
詳細情報を確認する未確定：候補が754型番あります。
商品情報
外形図・製品仕様
| （DorP） -0.01/-0.02の場合、 | 軸径固定：DCの指定不可。DC＝Dとなります。 |
| 軸径指定：PCの指定不可。PC＝Pとなります。 |
| Type | 材質 | 硬度 | 公差 | |
|---|---|---|---|---|
| 軸径（D）固定 | 軸径（P）指定 | D・DC・P・PC | ||
| GV-CPN-L | GV-CPNB-L | NAK80 | 37～43HRC | -0.01 -0.02 |
| GV-CPF-L | GV-CPFB-L | DH2F | 38～42HRC | |
| GV-CPD-L | GV-CPDB-L | SKD61 | 48～52HRC | |
| GV-CPX-L | GV-CPXB-L | SKH51 | 58～60HRC | |
| GV-CPK-L | GV-CPKB-L | NAK80 | 37～43HRC | 0 -0.005 |
| GV-CPG-L | GV-CPGB-L | DH2F | 38～42HRC | |
| GV-CPP-L | GV-CPPB-L | SKD61 | 48～52HRC | |
| GV-CPH-L | GV-CPHB-L | SKH51 | 58～60HRC | |
| D | P | d | a |
|---|---|---|---|
| 0.5～0.9 | 0.50～0.99 | （DorP）-0.1 | 0.05 |
| 1～2.5 | 1.00～2.49 | （DorP）-0.2 | 0.10 |
| 3～4 | 2.50～3.99 | （DorP）-0.4 | 0.20 |
| 4.5・5 | 4.00～4.99 | （DorP）-0.6 | 0.30 |
| 6～13 | 5.00～12.99 | （DorP）-1.0 | 0.50 |
規格表
■軸径（D）固定タイプ
| H | 型式 | L 指定0.01mm単位 | DC 指定0.005mm単位 | N 指定0.1mm単位 | SV 指定0.5mm単位 | |||
|---|---|---|---|---|---|---|---|---|
| Type | D | |||||||
| 2 | GV-CPX-L GV-CPH-L | 0.5 | 15.00～60.00 | （D-0.08）≦DC≦D D -0.01/-0.02 の場合DCの指定不可 DC＝Dの場合 DCXと指定 | ||||
| 3 | GV-CPN-L （D≧0.8） GV-CPF-L （D≧0.8） GV-CPD-L GV-CPX-L GV-CPK-L （D≧0.8） GV-CPG-L （D≧0.8） GV-CPP-L GV-CPH-L | 0.6 | 15.00～100.00 | |||||
| 0.7 | ||||||||
| 0.8 | ||||||||
| 0.9 | 0.3～10.0 | 2.0～50.0 | ||||||
| 1 | ||||||||
| 1.2 | L-（2+SV+N）≧10 | |||||||
| 1.5 | ||||||||
| 4 | 2 | |||||||
| 5 | 2.5 | |||||||
| 6 | 3 | |||||||
| 7 | 3.5 | 15.00～120.00 | ||||||
| 4 | ||||||||
| 8 | 4.5 | |||||||
| 5 | 0.5～15.0 | 2.0～60.0 | ||||||
| 9 | 6 | |||||||
| 10 | 7 | L-（2+SV+N）≧10 | ||||||
| 11 | 8 | |||||||
| 15 | 10 | |||||||
| 18 | 13 | |||||||
■軸径（P）指定タイプ
| H | 型式 | 指定0.01mm単位 | PC 指定0.005mm単位 | N 指定0.1mm単位 | SV 指定0.5mm単位 | ||||
|---|---|---|---|---|---|---|---|---|---|
| Type | No. | L | P | ||||||
| 3 | GV-CPXB-L GV-CPHB-L | 0.6 | 15.00～100.00 | 0.50～0.59 | （P-0.08）≦PC≦P P -0.01/-0.02の場合 PCの指定不可 PC＝Pの場合 PCXと指定 | ||||
| GV-CPNB-L （P≧0.80） GV-CPFB-L （P≧0.80） GV-CPDB-L GV-CPXB-L GV-CPKB-L （P≧0.80） GV-CPGB-L （P≧0.80） GV-CPPB-L GV-CPHB-L | 1 | 0.60～0.99 | |||||||
| 1.5 | 1.00～1.49 | 0.3～10.0 | 2.0～50.0 | ||||||
| 4 | 2 | 1.50～1.99 | |||||||
| 5 | 2.5 | 2.00～2.49 | L-（2+SV+N）≧10 | ||||||
| 6 | 3 | 2.50～2.99 | |||||||
| 7 | 3.5 | 15.00～120.00 | 3.00～3.49 | ||||||
| 4 | 3.50～3.99 | ||||||||
| 8 | 4.5 | 4.00～4.49 | |||||||
| 5 | 4.50～4.99 | 0.5～15.0 | 2.0～60.0 | ||||||
| 9 | 6 | 5.00～5.99 | |||||||
| 10 | 7 | 6.00～6.99 | L-（2+SV+N）≧10 | ||||||
| 11 | 8 | 7.00～7.99 | |||||||
| 15 | 10 | 8.00～9.99 | |||||||
| 18 | 13 | 10.00～12.99 | |||||||
注文例
出荷日
追加工
関連情報
■特長
ガスの発生しやすい樹脂を使用する金型において、キャビティ内部からコアピンのクリアランスを経由してガスを逃がす効果があります。
1. 製品形状部に組み付け、ガスを逃がします。
2. ランナー部のガス溜まりが発生する箇所に組み付け、ガスを逃がします。
ガスがクリアランスから排出されます。
樹脂や成形条件によってガスを逃がすクリアランスの量を設定してください。（DC・PC で指定します。）
※→はガスの流れ
