精級ガス抜きストレートコアピン -軸径(D)固定タイプ/軸径(P)0.005mm指定タイプ-

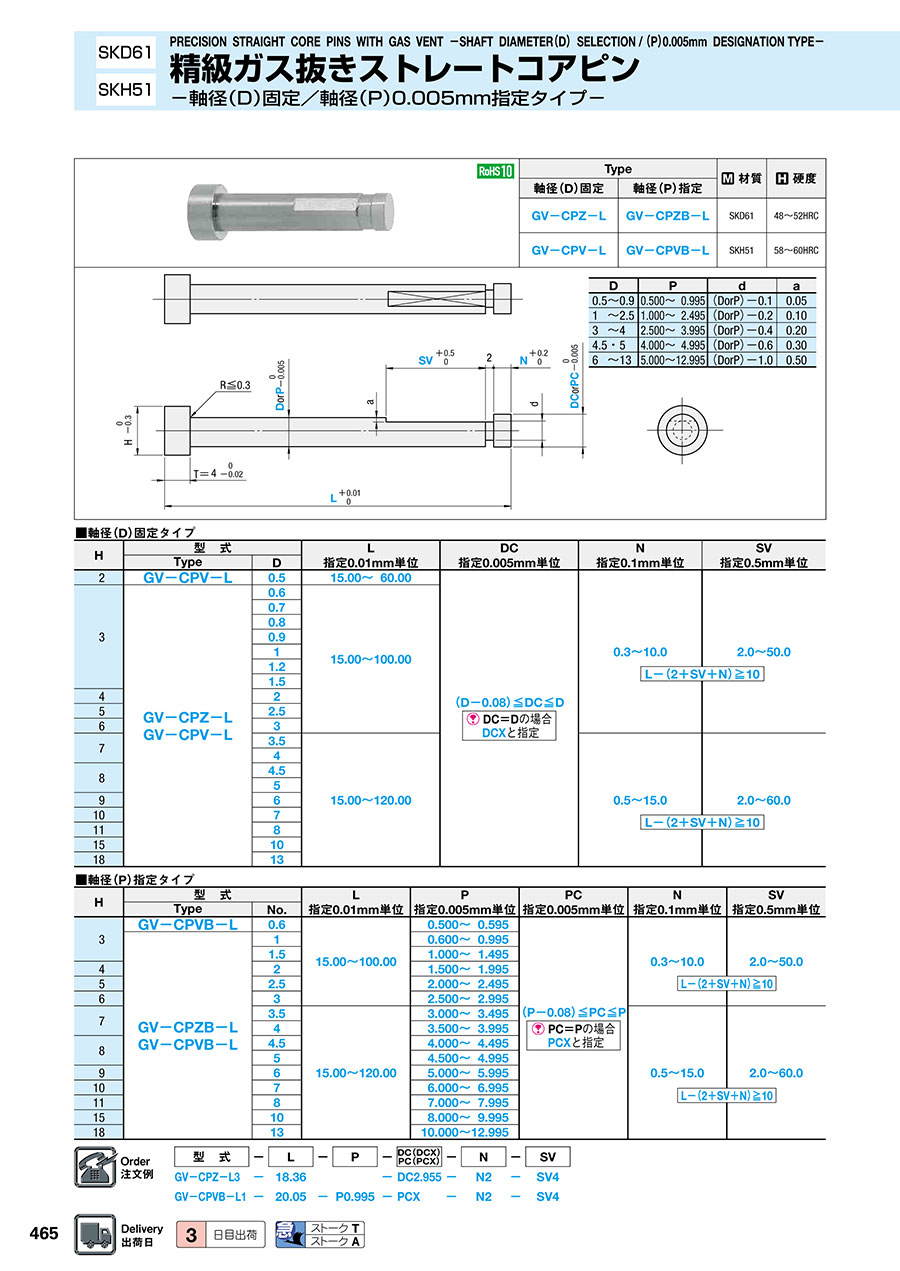

カタログ |P.465

4.2

平均満足度4.2

この商品のレビューをみる（4件）

通常単価(税別): -

税込単価: -

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

ガス抜きストレートコアピン -軸径(D)固定タイプ/軸径(P)0.01mm指定タイプ-

4.4

通常出荷日：3 日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

超精級ガス抜きストレートコアピン -軸径(D)固定タイプ/軸径(P)0.001mm指定タイプ-

通常出荷日：3 日目

軸径(D)固定・軸径(P)0.005mm指定タイプの精級ガス抜きストレートコア...

詳細情報を確認する

形状タイプ
ガス抜き
ガス抜き形状
鉢巻
焼入れ
焼入れ鋼
軸径公差
0/-0.005
全長公差
+0.01/0
ツバ厚
4mm(T4)
先端形状
なし
刻印文字タイプ
なし
刻印文字数
なし

無料3D-CADライブラリー申し込み受付中

未確定：候補が272型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図・製品仕様

D	P	d	a
0.5～0.9	0.500～0.995	（DorP）-0.1	0.05
1～2.5	1.000～2.495	（DorP）-0.2	0.1
3～4	2.500～3.995	（DorP）-0.4	0.2
4.5・5	4.000～4.995	（DorP）-0.6	0.3
6～13	5.000～12.995	（DorP）-1.0	0.5

Type		材質	硬度
軸径（D）固定	軸径（P）指定	材質	硬度
GV-CPZ-L	GV-CPZB-L	SKD61	48～52HRC
GV-CPV-L	GV-CPVB-L	SKH51	58～60HRC

規格表

■軸径（D）固定タイプ

H	型式		L 指定0.01mm単位	DC 指定0.005mm単位	N 指定0.1mm単位		SV 指定0.5mm単位
H	Type	D	L 指定0.01mm単位	DC 指定0.005mm単位	N 指定0.1mm単位		SV 指定0.5mm単位
2	GV-CPV-L	0.5	15.00～60.00	（D-0.08）≦DC≦D DC＝Dの場合 DCXと指定
3	GV-CPZ-L GV-CPV-L	0.6	15.00～100.00
		0.7
		0.8
		0.9			0.3～10.0		2.0～50.0
		1
		1.2				L-（2+SV+N）≧10
		1.5
4		2
5		2.5
6		3
7		3.5	15.00～120.00
7		4
8		4.5
8		5			0.5～15.0		2.0～60.0
9		6
10		7				L-（2+SV+N）≧10
11		8
15		10
18		13

■軸径（P）指定タイプ

H	型式		L 指定0.01mm単位	P 指定0.005mm単位	PC 指定0.005mm単位	N 指定0.1mm単位		SV 指定0.5mm単位
H	Type	No.	L 指定0.01mm単位	P 指定0.005mm単位	PC 指定0.005mm単位	N 指定0.1mm単位		SV 指定0.5mm単位
3	GV-CPVB-L	0.6	15.00～100.00	0.500～0.595	（P-0.08）≦PC≦P PC＝Pの場合 PCXと指定
	GV-CPZB-L GV-CPVB-L	1		0.600～0.995
		1.5		1.000～1.495		0.3～10.0		2.0～50.0
4		2		1.500～1.995
5		2.5		2.000～2.495			L-（2+SV+N）≧10
6		3		2.500～2.995
7		3.5	15.00～120.00	3.000～3.495
7		4		3.500～3.995
8		4.5		4.000～4.495
8		5		4.500～4.995		0.5～15.0		2.0～60.0
9		6		5.000～5.995
10		7		6.000～6.995			L-（2+SV+N）≧10
11		8		7.000～7.995
15		10		8.000～9.995
18		13		10.000～12.995

注文例

出荷日

追加工

P.323
P.324

型番リスト

表示件数

型番

GV-CPV-L0.5-[15-100/0.01]-DC[0.42-0.5/0.005]-N[0.3-10/0.1]-SV[2-50/0.5]

GV-CPV-L0.5-[15-100/0.01]-DC[0.42-0.5/0.005]-N[0.3-10/0.1]-SVC

GV-CPV-L0.5-[15-100/0.01]-DCX-N[0.3-10/0.1]-SV[2-50/0.5]

GV-CPV-L0.5-[15-100/0.01]-DCX-N[0.3-10/0.1]-SVC

GV-CPV-L0.6-[15-100/0.01]-DC[0.52-0.6/0.005]-N[0.3-10/0.1]-SV[2-50/0.5]

GV-CPV-L0.6-[15-100/0.01]-DC[0.52-0.6/0.005]-N[0.3-10/0.1]-SVC

GV-CPV-L0.6-[15-100/0.01]-DCX-N[0.3-10/0.1]-SV[2-50/0.5]

GV-CPV-L0.6-[15-100/0.01]-DCX-N[0.3-10/0.1]-SVC

GV-CPV-L0.7-[15-100/0.01]-DC[0.62-0.7/0.005]-N[0.3-10/0.1]-SV[2-50/0.5]

GV-CPV-L0.7-[15-100/0.01]-DC[0.62-0.7/0.005]-N[0.3-10/0.1]-SVC

GV-CPV-L0.7-[15-100/0.01]-DCX-N[0.3-10/0.1]-SV[2-50/0.5]

GV-CPV-L0.7-[15-100/0.01]-DCX-N[0.3-10/0.1]-SVC

GV-CPV-L0.8-[15-100/0.01]-DC[0.72-0.8/0.005]-N[0.3-10/0.1]-SV[2-50/0.5]

GV-CPV-L0.8-[15-100/0.01]-DC[0.72-0.8/0.005]-N[0.3-10/0.1]-SVC

GV-CPV-L0.8-[15-100/0.01]-DCX-N[0.3-10/0.1]-SV[2-50/0.5]

GV-CPV-L0.8-[15-100/0.01]-DCX-N[0.3-10/0.1]-SVC

GV-CPV-L0.9-[15-100/0.01]-DC[0.82-0.9/0.005]-N[0.3-10/0.1]-SV[2-50/0.5]

GV-CPV-L0.9-[15-100/0.01]-DC[0.82-0.9/0.005]-N[0.3-10/0.1]-SVC

GV-CPV-L0.9-[15-100/0.01]-DCX-N[0.3-10/0.1]-SV[2-50/0.5]

GV-CPV-L0.9-[15-100/0.01]-DCX-N[0.3-10/0.1]-SVC

GV-CPV-L1-[15-100/0.01]-DC[0.92-1/0.005]-N[0.3-10/0.1]-SV[2-50/0.5]

GV-CPV-L1-[15-100/0.01]-DC[0.92-1/0.005]-N[0.3-10/0.1]-SVC

GV-CPV-L1-[15-100/0.01]-DCX-N[0.3-10/0.1]-SV[2-50/0.5]

GV-CPV-L1-[15-100/0.01]-DCX-N[0.3-10/0.1]-SVC

GV-CPV-L1.2-[15-100/0.01]-DC[1.12-1.2/0.005]-N[0.3-10/0.1]-SV[2-50/0.5]

GV-CPV-L1.2-[15-100/0.01]-DC[1.12-1.2/0.005]-N[0.3-10/0.1]-SVC

GV-CPV-L1.2-[15-100/0.01]-DCX-N[0.3-10/0.1]-SV[2-50/0.5]

GV-CPV-L1.2-[15-100/0.01]-DCX-N[0.3-10/0.1]-SVC

GV-CPV-L1.5-[15-100/0.01]-DC[1.42-1.5/0.005]-N[0.3-10/0.1]-SV[2-50/0.5]

GV-CPV-L1.5-[15-100/0.01]-DC[1.42-1.5/0.005]-N[0.3-10/0.1]-SVC

GV-CPV-L1.5-[15-100/0.01]-DCX-N[0.3-10/0.1]-SV[2-50/0.5]

GV-CPV-L1.5-[15-100/0.01]-DCX-N[0.3-10/0.1]-SVC

GV-CPV-L2-[15-100/0.01]-DC[1.92-2/0.005]-N[0.3-10/0.1]-SV[2-50/0.5]

GV-CPV-L2-[15-100/0.01]-DC[1.92-2/0.005]-N[0.3-10/0.1]-SVC

GV-CPV-L2-[15-100/0.01]-DCX-N[0.3-10/0.1]-SV[2-50/0.5]

GV-CPV-L2-[15-100/0.01]-DCX-N[0.3-10/0.1]-SVC

GV-CPV-L2.5-[15-100/0.01]-DC[2.42-2.5/0.005]-N[0.3-10/0.1]-SV[2-50/0.5]

GV-CPV-L2.5-[15-100/0.01]-DC[2.42-2.5/0.005]-N[0.3-10/0.1]-SVC

GV-CPV-L2.5-[15-100/0.01]-DCX-N[0.3-10/0.1]-SV[2-50/0.5]

GV-CPV-L2.5-[15-100/0.01]-DCX-N[0.3-10/0.1]-SVC

GV-CPV-L3-[15-100/0.01]-DC[2.92-3/0.005]-N[0.3-10/0.1]-SV[2-50/0.5]

GV-CPV-L3-[15-100/0.01]-DC[2.92-3/0.005]-N[0.3-10/0.1]-SVC

GV-CPV-L3-[15-100/0.01]-DCX-N[0.3-10/0.1]-SV[2-50/0.5]

GV-CPV-L3-[15-100/0.01]-DCX-N[0.3-10/0.1]-SVC

GV-CPV-L3.5-[15-120/0.01]-DC[3.42-3.5/0.005]-N[0.5-15/0.1]-SV[2-60/0.5]

GV-CPV-L3.5-[15-120/0.01]-DC[3.42-3.5/0.005]-N[0.5-15/0.1]-SVC

GV-CPV-L3.5-[15-120/0.01]-DCX-N[0.5-15/0.1]-SV[2-60/0.5]

GV-CPV-L3.5-[15-120/0.01]-DCX-N[0.5-15/0.1]-SVC

GV-CPV-L4-[15-120/0.01]-DC[3.92-4/0.005]-N[0.5-15/0.1]-SV[2-60/0.5]

GV-CPV-L4-[15-120/0.01]-DC[3.92-4/0.005]-N[0.5-15/0.1]-SVC

GV-CPV-L4-[15-120/0.01]-DCX-N[0.5-15/0.1]-SV[2-60/0.5]

GV-CPV-L4-[15-120/0.01]-DCX-N[0.5-15/0.1]-SVC

GV-CPV-L4.5-[15-120/0.01]-DC[4.42-4.5/0.005]-N[0.5-15/0.1]-SV[2-60/0.5]

GV-CPV-L4.5-[15-120/0.01]-DC[4.42-4.5/0.005]-N[0.5-15/0.1]-SVC

GV-CPV-L4.5-[15-120/0.01]-DCX-N[0.5-15/0.1]-SV[2-60/0.5]

GV-CPV-L4.5-[15-120/0.01]-DCX-N[0.5-15/0.1]-SVC

GV-CPV-L5-[15-120/0.01]-DC[4.92-5/0.005]-N[0.5-15/0.1]-SV[2-60/0.5]

GV-CPV-L5-[15-120/0.01]-DC[4.92-5/0.005]-N[0.5-15/0.1]-SVC

GV-CPV-L5-[15-120/0.01]-DCX-N[0.5-15/0.1]-SV[2-60/0.5]

GV-CPV-L5-[15-120/0.01]-DCX-N[0.5-15/0.1]-SVC

材質

仕様

D/P（軸径）

(mm)

No.(呼び径)

(mm)

L(全長)

(mm)

DC(ガス抜き部径)

(mm)

DC=Dの場合、DCXと指定

N(先端径長さ)

(mm)

PC(ガス抜き部径)

(mm)

PC=Pの場合、PCXと指定

SV(ガス抜き面カット長さ)

(mm)

SV部をツバ端面まで加工

RoHS?

最小発注数量

SKH51	軸径(D)固定	0.5	-	15 ～ 100	0.42 ～ 0.5	-	0.3 ～ 10	-	-	2 ～ 50	-	10	1個
SKH51	軸径(D)固定	0.5	-	15 ～ 100	0.42 ～ 0.5	-	0.3 ～ 10	-	-	-	SVC	10	1個
SKH51	軸径(D)固定	0.5	-	15 ～ 100	-	DCX	0.3 ～ 10	-	-	2 ～ 50	-	10	1個
SKH51	軸径(D)固定	0.5	-	15 ～ 100	-	DCX	0.3 ～ 10	-	-	-	SVC	10	1個
SKH51	軸径(D)固定	0.6	-	15 ～ 100	0.52 ～ 0.6	-	0.3 ～ 10	-	-	2 ～ 50	-	10	1個
SKH51	軸径(D)固定	0.6	-	15 ～ 100	0.52 ～ 0.6	-	0.3 ～ 10	-	-	-	SVC	10	1個
SKH51	軸径(D)固定	0.6	-	15 ～ 100	-	DCX	0.3 ～ 10	-	-	2 ～ 50	-	10	1個
SKH51	軸径(D)固定	0.6	-	15 ～ 100	-	DCX	0.3 ～ 10	-	-	-	SVC	10	1個
SKH51	軸径(D)固定	0.7	-	15 ～ 100	0.62 ～ 0.7	-	0.3 ～ 10	-	-	2 ～ 50	-	10	1個
SKH51	軸径(D)固定	0.7	-	15 ～ 100	0.62 ～ 0.7	-	0.3 ～ 10	-	-	-	SVC	10	1個
SKH51	軸径(D)固定	0.7	-	15 ～ 100	-	DCX	0.3 ～ 10	-	-	2 ～ 50	-	10	1個
SKH51	軸径(D)固定	0.7	-	15 ～ 100	-	DCX	0.3 ～ 10	-	-	-	SVC	10	1個
SKH51	軸径(D)固定	0.8	-	15 ～ 100	0.72 ～ 0.8	-	0.3 ～ 10	-	-	2 ～ 50	-	10	1個
SKH51	軸径(D)固定	0.8	-	15 ～ 100	0.72 ～ 0.8	-	0.3 ～ 10	-	-	-	SVC	10	1個
SKH51	軸径(D)固定	0.8	-	15 ～ 100	-	DCX	0.3 ～ 10	-	-	2 ～ 50	-	10	1個
SKH51	軸径(D)固定	0.8	-	15 ～ 100	-	DCX	0.3 ～ 10	-	-	-	SVC	10	1個
SKH51	軸径(D)固定	0.9	-	15 ～ 100	0.82 ～ 0.9	-	0.3 ～ 10	-	-	2 ～ 50	-	10	1個
SKH51	軸径(D)固定	0.9	-	15 ～ 100	0.82 ～ 0.9	-	0.3 ～ 10	-	-	-	SVC	10	1個
SKH51	軸径(D)固定	0.9	-	15 ～ 100	-	DCX	0.3 ～ 10	-	-	2 ～ 50	-	10	1個
SKH51	軸径(D)固定	0.9	-	15 ～ 100	-	DCX	0.3 ～ 10	-	-	-	SVC	10	1個
SKH51	軸径(D)固定	1	-	15 ～ 100	0.92 ～ 1	-	0.3 ～ 10	-	-	2 ～ 50	-	10	1個
SKH51	軸径(D)固定	1	-	15 ～ 100	0.92 ～ 1	-	0.3 ～ 10	-	-	-	SVC	10	1個
SKH51	軸径(D)固定	1	-	15 ～ 100	-	DCX	0.3 ～ 10	-	-	2 ～ 50	-	10	1個
SKH51	軸径(D)固定	1	-	15 ～ 100	-	DCX	0.3 ～ 10	-	-	-	SVC	10	1個
SKH51	軸径(D)固定	1.2	-	15 ～ 100	1.12 ～ 1.2	-	0.3 ～ 10	-	-	2 ～ 50	-	10	1個
SKH51	軸径(D)固定	1.2	-	15 ～ 100	1.12 ～ 1.2	-	0.3 ～ 10	-	-	-	SVC	10	1個
SKH51	軸径(D)固定	1.2	-	15 ～ 100	-	DCX	0.3 ～ 10	-	-	2 ～ 50	-	10	1個
SKH51	軸径(D)固定	1.2	-	15 ～ 100	-	DCX	0.3 ～ 10	-	-	-	SVC	10	1個
SKH51	軸径(D)固定	1.5	-	15 ～ 100	1.42 ～ 1.5	-	0.3 ～ 10	-	-	2 ～ 50	-	10	1個
SKH51	軸径(D)固定	1.5	-	15 ～ 100	1.42 ～ 1.5	-	0.3 ～ 10	-	-	-	SVC	10	1個
SKH51	軸径(D)固定	1.5	-	15 ～ 100	-	DCX	0.3 ～ 10	-	-	2 ～ 50	-	10	1個
SKH51	軸径(D)固定	1.5	-	15 ～ 100	-	DCX	0.3 ～ 10	-	-	-	SVC	10	1個
SKH51	軸径(D)固定	2	-	15 ～ 100	1.92 ～ 2	-	0.3 ～ 10	-	-	2 ～ 50	-	10	1個
SKH51	軸径(D)固定	2	-	15 ～ 100	1.92 ～ 2	-	0.3 ～ 10	-	-	-	SVC	10	1個
SKH51	軸径(D)固定	2	-	15 ～ 100	-	DCX	0.3 ～ 10	-	-	2 ～ 50	-	10	1個
SKH51	軸径(D)固定	2	-	15 ～ 100	-	DCX	0.3 ～ 10	-	-	-	SVC	10	1個
SKH51	軸径(D)固定	2.5	-	15 ～ 100	2.42 ～ 2.5	-	0.3 ～ 10	-	-	2 ～ 50	-	10	1個
SKH51	軸径(D)固定	2.5	-	15 ～ 100	2.42 ～ 2.5	-	0.3 ～ 10	-	-	-	SVC	10	1個
SKH51	軸径(D)固定	2.5	-	15 ～ 100	-	DCX	0.3 ～ 10	-	-	2 ～ 50	-	10	1個
SKH51	軸径(D)固定	2.5	-	15 ～ 100	-	DCX	0.3 ～ 10	-	-	-	SVC	10	1個
SKH51	軸径(D)固定	3	-	15 ～ 100	2.92 ～ 3	-	0.3 ～ 10	-	-	2 ～ 50	-	10	1個
SKH51	軸径(D)固定	3	-	15 ～ 100	2.92 ～ 3	-	0.3 ～ 10	-	-	-	SVC	10	1個
SKH51	軸径(D)固定	3	-	15 ～ 100	-	DCX	0.3 ～ 10	-	-	2 ～ 50	-	10	1個
SKH51	軸径(D)固定	3	-	15 ～ 100	-	DCX	0.3 ～ 10	-	-	-	SVC	10	1個
SKH51	軸径(D)固定	3.5	-	15 ～ 120	3.42 ～ 3.5	-	0.5 ～ 15	-	-	2 ～ 60	-	10	1個
SKH51	軸径(D)固定	3.5	-	15 ～ 120	3.42 ～ 3.5	-	0.5 ～ 15	-	-	-	SVC	10	1個
SKH51	軸径(D)固定	3.5	-	15 ～ 120	-	DCX	0.5 ～ 15	-	-	2 ～ 60	-	10	1個
SKH51	軸径(D)固定	3.5	-	15 ～ 120	-	DCX	0.5 ～ 15	-	-	-	SVC	10	1個
SKH51	軸径(D)固定	4	-	15 ～ 120	3.92 ～ 4	-	0.5 ～ 15	-	-	2 ～ 60	-	10	1個
SKH51	軸径(D)固定	4	-	15 ～ 120	3.92 ～ 4	-	0.5 ～ 15	-	-	-	SVC	10	1個
SKH51	軸径(D)固定	4	-	15 ～ 120	-	DCX	0.5 ～ 15	-	-	2 ～ 60	-	10	1個
SKH51	軸径(D)固定	4	-	15 ～ 120	-	DCX	0.5 ～ 15	-	-	-	SVC	10	1個
SKH51	軸径(D)固定	4.5	-	15 ～ 120	4.42 ～ 4.5	-	0.5 ～ 15	-	-	2 ～ 60	-	10	1個
SKH51	軸径(D)固定	4.5	-	15 ～ 120	4.42 ～ 4.5	-	0.5 ～ 15	-	-	-	SVC	10	1個
SKH51	軸径(D)固定	4.5	-	15 ～ 120	-	DCX	0.5 ～ 15	-	-	2 ～ 60	-	10	1個
SKH51	軸径(D)固定	4.5	-	15 ～ 120	-	DCX	0.5 ～ 15	-	-	-	SVC	10	1個
SKH51	軸径(D)固定	5	-	15 ～ 120	4.92 ～ 5	-	0.5 ～ 15	-	-	2 ～ 60	-	10	1個
SKH51	軸径(D)固定	5	-	15 ～ 120	4.92 ～ 5	-	0.5 ～ 15	-	-	-	SVC	10	1個
SKH51	軸径(D)固定	5	-	15 ～ 120	-	DCX	0.5 ～ 15	-	-	2 ～ 60	-	10	1個
SKH51	軸径(D)固定	5	-	15 ～ 120	-	DCX	0.5 ～ 15	-	-	-	SVC	10	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目

基本情報

基本情報

軸径(D)固定・軸径(P)0.005mm指定タイプの精級ガス抜きストレートコアピンです。

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

ミスミ
ガス抜きフィルター付コアピン -ハイス鋼SKH51/全長指定タイプ-
ハイス鋼SKH51・全長指定タイプのガス抜きフィルター付コアピンです。
ミスミ
ガス抜きフィルター付コアピン先端加工用 -ハイス鋼SKH51/全長指定タイプ-
ハイス鋼SKH51・全長指定タイプの先端加工用ガス抜きフィルター付コアピンです。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

精級ガス抜きストレートコアピン -軸径(D)固定タイプ/軸径(P)0.005mm指定タイプ-のレビュー

4.2平均満足度：4.24件のレビュー

星5
25%
星4
75%
星3
0%
星2
0%
星1
0%

プラ型

満足度：5.02023/02/26

客先から支給されて使っています。メンテで戻ってくるとヤニがたまっています。抜けていると思います。

0人が参考にしています。

ガス

満足度：4.02022/04/09

エラストマ－製品だとガス焼けひどくこちらの商品有効ですね

0人が参考にしています。

ピン

満足度：4.02019/09/02

いろんなバリエーションがあり納期もはやいし在庫もあるので便利です

0人が参考にしています。

ピン

満足度：4.02019/07/03

いつもお世話になりますいつもよく利用しておりますプラ型作成時ミスミさんの部品は重宝します

0人が参考にしています。

4件全て見る

この商品を見た人は、こんな商品も見ています

	今見ている商品精級ガス抜きストレートコアピン -軸径(D)固定タイプ/軸径(P)0.005mm指定タイプ-	超精級ガス抜きストレートコアピン -軸径(D)固定タイプ/軸径(P)0.001mm指定タイプ-	ガス抜きフィルター付コアピン -ハイス鋼SKH51/全長指定タイプ-	ガス抜きフィルター付コアピン先端加工用 -ハイス鋼SKH51/全長指定タイプ-	ガス抜きストレートコアピン -軸径(D)固定タイプ/軸径(P)0.01mm指定タイプ-	面カットガス抜きストレートコアピン -軸径(D)固定タイプ/軸径(P)指定タイプ-
メーカー	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ
通常価格	-	-	-	-	-	-
通常出荷日	3日目	3日目	5日目	5日目	3日目	3日目
形状タイプ	ガス抜き	ガス抜き	ガス抜き	ガス抜き	ガス抜き	ガス抜き
ガス抜き形状	鉢巻	鉢巻	フィルター付き	フィルター付き	鉢巻	-
焼入れ	焼入れ鋼	焼入れ鋼	焼入れ鋼	焼入れ鋼	焼入れ鋼	焼入れ鋼
軸径公差	0/-0.005	0/-0.003	-0.01/-0.02	-0.01/-0.02	-	-
全長公差	+0.01/0	+0.01/0	+0.02/0	+0.02/0	+0.02/0	-
