ストレートコアピン -軸径(D)固定/軸径(P)指定・全長指定タイプ②-

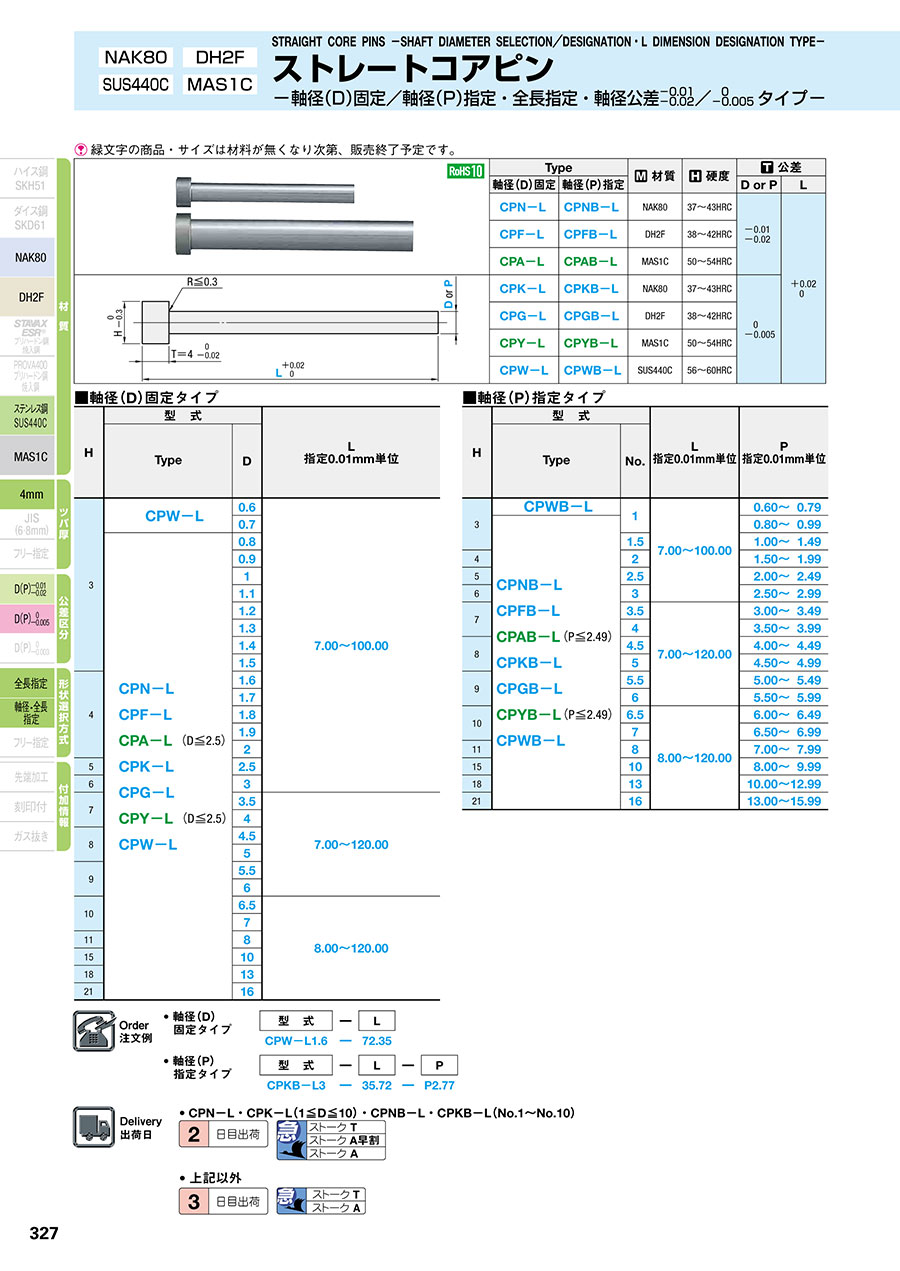

カタログ |P.327

4.2

平均満足度4.2

この商品のレビューをみる（21件）

通常単価(税別): -

税込単価: -

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

ストレートコアピン -軸径(P)指定・全長指定タイプ-

4.6

通常出荷日：2 日目～

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

ストレートコアピン -軸径(D)固定・全長指定タイプ-

4.3

通常出荷日：2 日目～

軸径（D）固定・軸径（P）指定・全長指定タイプのストレートコアピンです。

詳細情報を確認する

形状タイプ
先端形状無し
焼入れ
焼入れ鋼
全長公差
+0.02/0
ツバ厚
4mm(T4)
先端形状
なし
ガス抜き形状
なし
刻印文字タイプ
なし
刻印文字数
なし

無料3D-CADライブラリー申し込み受付中

未確定：候補が258型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図・製品仕様

Type		材質	硬度	公差
軸径（D）固定	軸径（P）指定	材質	硬度	D or P	L
CPN-L	CPNB-L	NAK80	37～43HRC	-0.01 -0.02	+0.02 0
CPF-L	CPFB-L	DH2F	38～42HRC
CPA-L	CPAB-L	MAS1C	50～54HRC
CPK-L	CPKB-L	NAK80	37～43HRC	0 -0.005
CPG-L	CPGB-L	DH2F	38～42HRC
CPY-L	CPYB-L	MAS1C	50～54HRC
CPW-L	CPWB-L	SUS440C	56～60HRC

規格表

■軸径（D）固定タイプ

H	型式		L 指定0.01mm単位
H	Type	D	L 指定0.01mm単位
3	CPW-L	0.6	7.00～100.00
	CPW-L	0.7
	CPN-L CPF-L CPA-L （D≦2.5） CPK-L CPG-L CPY-L （D≦2.5） CPW-L	0.8
		0.9
		1
		1.1
		1.2
		1.3
		1.4
		1.5
4		1.6
		1.7
		1.8
		1.9
		2
5		2.5
6		3
7		3.5	7.00～120.00
7		4
8		4.5
8		5
9		5.5
9		6
10		6.5	8.00～120.00
10		7
11		8
15		10
18		13
21		16

■軸径（P）指定タイプ

H	型式		L 指定0.01mm単位	P 指定0.01mm単位
H	Type	No.	L 指定0.01mm単位	P 指定0.01mm単位
3	CPWB-L	1	7.00～100.00	0.60～0.79
	CPNB-L CPFB-L CPAB-L（P≦2.49） CPKB-L CPGB-L CPYB-L（P≦2.49） CPWB-L	1		0.80～0.99
		1.5		1.00～1.49
4		2		1.50～1.99
5		2.5		2.00～2.49
6		3		2.50～2.99
7		3.5	7.00～120.00	3.00～3.49
7		4		3.50～3.99
8		4.5		4.00～4.49
8		5		4.50～4.99
9		5.5		5.00～5.49
9		6		5.50～5.99
10		6.5	8.00～120.00	6.00～6.49
10		7		6.50～6.99
11		8		7.00～7.99
15		10		8.00～9.99
18		13		10.00～12.99
21		16		13.00～15.99

注文例

出荷日

追加工

P.323
P.324

追加工GVCの類似商品「ガス抜きコアピン」 P.349

型番リスト

表示件数

型番

CPA-L0.8-[8-100/0.01]

CPA-L0.9-[7-100/0.01]

CPA-L1-[7-100/0.01]

CPA-L1.1-[7-100/0.01]

CPA-L1.2-[7-100/0.01]

CPA-L1.3-[7-100/0.01]

CPA-L1.4-[7-100/0.01]

CPA-L1.5-[7-100/0.01]

CPA-L1.6-[7-100/0.01]

CPA-L1.7-[8-100/0.01]

CPA-L1.8-[8-100/0.01]

CPA-L1.9-[7-100/0.01]

CPA-L2-[7-100/0.01]

CPA-L2.5-[7-100/0.01]

CPAB-L1-[7-100/0.01]-P[0.8-0.99/0.01]

CPAB-L1.5-[7-100/0.01]-P[1-1.49/0.01]

CPAB-L2-[7-100/0.01]-P[1.5-1.99/0.01]

CPAB-L2.5-[7-100/0.01]-P[2-2.49/0.01]

CPF-L0.8-[8-100/0.01]

CPF-L0.9-[7-100/0.01]

CPF-L1-[7-100/0.01]

CPF-L1.1-[7-100/0.01]

CPF-L1.2-[7-100/0.01]

CPF-L1.3-[7-100/0.01]

CPF-L1.4-[7-100/0.01]

CPF-L1.5-[7-100/0.01]

CPF-L1.6-[7-100/0.01]

CPF-L1.7-[8-100/0.01]

CPF-L1.8-[8-100/0.01]

CPF-L1.9-[7-100/0.01]

CPF-L2-[7-100/0.01]

CPF-L2.5-[7-100/0.01]

CPF-L3-[7-100/0.01]

CPF-L3.5-[7-120/0.01]

CPF-L4-[7-120/0.01]

CPF-L4.5-[7-120/0.01]

CPF-L5-[7-120/0.01]

CPF-L5.5-[7-120/0.01]

CPF-L6-[7-120/0.01]

CPF-L6.5-[8-120/0.01]

CPFB-L1-[7-100/0.01]-P[0.8-0.99/0.01]

CPFB-L1.5-[7-100/0.01]-P[1-1.49/0.01]

CPFB-L2-[7-100/0.01]-P[1.5-1.99/0.01]

CPFB-L2.5-[7-100/0.01]-P[2-2.49/0.01]

CPFB-L3-[7-100/0.01]-P[2.5-2.99/0.01]

CPFB-L3.5-[7-120/0.01]-P[3-3.49/0.01]

CPFB-L4-[7-120/0.01]-P[3.5-3.99/0.01]

CPFB-L4.5-[7-120/0.01]-P[4-4.49/0.01]

CPFB-L5-[7-120/0.01]-P[4.5-4.99/0.01]

CPFB-L5.5-[7-120/0.01]-P[5-5.49/0.01]

CPFB-L6-[7-120/0.01]-P[5.5-5.99/0.01]

CPFB-L6.5-[8-120/0.01]-P[6-6.49/0.01]

CPFB-L7-[8-120/0.01]-P[6.5-6.99/0.01]

CPFB-L8-[8-120/0.01]-P[7-7.99/0.01]

CPFB-L10-[8-120/0.01]-P[8-9.99/0.01]

材質

軸径公差

仕様

D/P（軸径）

(mm)

No.(呼び径)

(mm)

L(全長)

(mm)

RoHS?

最小発注数量

MAS1C	-0.01/-0.02	軸径(D)固定	0.8	-	8 ～ 100	10	1個
MAS1C	-0.01/-0.02	軸径(D)固定	0.9	-	7 ～ 100	10	1個
MAS1C	-0.01/-0.02	軸径(D)固定	1	-	7 ～ 100	10	1個
MAS1C	-0.01/-0.02	軸径(D)固定	1.1	-	7 ～ 100	10	1個
MAS1C	-0.01/-0.02	軸径(D)固定	1.2	-	7 ～ 100	10	1個
MAS1C	-0.01/-0.02	軸径(D)固定	1.3	-	7 ～ 100	10	1個
MAS1C	-0.01/-0.02	軸径(D)固定	1.4	-	7 ～ 100	10	1個
MAS1C	-0.01/-0.02	軸径(D)固定	1.5	-	7 ～ 100	10	1個
MAS1C	-0.01/-0.02	軸径(D)固定	1.6	-	7 ～ 100	10	1個
MAS1C	-0.01/-0.02	軸径(D)固定	1.7	-	8 ～ 100	10	1個
MAS1C	-0.01/-0.02	軸径(D)固定	1.8	-	8 ～ 100	10	1個
MAS1C	-0.01/-0.02	軸径(D)固定	1.9	-	7 ～ 100	10	1個
MAS1C	-0.01/-0.02	軸径(D)固定	2	-	7 ～ 100	10	1個
MAS1C	-0.01/-0.02	軸径(D)固定	2.5	-	7 ～ 100	10	1個
MAS1C	-0.01/-0.02	軸径(P)指定	0.8 ～ 0.99	1	7 ～ 100	10	1個
MAS1C	-0.01/-0.02	軸径(P)指定	1 ～ 1.49	1.5	7 ～ 100	10	1個
MAS1C	-0.01/-0.02	軸径(P)指定	1.5 ～ 1.99	2	7 ～ 100	10	1個
MAS1C	-0.01/-0.02	軸径(P)指定	2 ～ 2.49	2.5	7 ～ 100	10	1個
DH2F	-0.01/-0.02	軸径(D)固定	0.8	-	8 ～ 100	10	1個
DH2F	-0.01/-0.02	軸径(D)固定	0.9	-	7 ～ 100	10	1個
DH2F	-0.01/-0.02	軸径(D)固定	1	-	7 ～ 100	10	1個
DH2F	-0.01/-0.02	軸径(D)固定	1.1	-	7 ～ 100	10	1個
DH2F	-0.01/-0.02	軸径(D)固定	1.2	-	7 ～ 100	10	1個
DH2F	-0.01/-0.02	軸径(D)固定	1.3	-	7 ～ 100	10	1個
DH2F	-0.01/-0.02	軸径(D)固定	1.4	-	7 ～ 100	10	1個
DH2F	-0.01/-0.02	軸径(D)固定	1.5	-	7 ～ 100	10	1個
DH2F	-0.01/-0.02	軸径(D)固定	1.6	-	7 ～ 100	10	1個
DH2F	-0.01/-0.02	軸径(D)固定	1.7	-	8 ～ 100	10	1個
DH2F	-0.01/-0.02	軸径(D)固定	1.8	-	8 ～ 100	10	1個
DH2F	-0.01/-0.02	軸径(D)固定	1.9	-	7 ～ 100	10	1個
DH2F	-0.01/-0.02	軸径(D)固定	2	-	7 ～ 100	10	1個
DH2F	-0.01/-0.02	軸径(D)固定	2.5	-	7 ～ 100	10	1個
DH2F	-0.01/-0.02	軸径(D)固定	3	-	7 ～ 100	10	1個
DH2F	-0.01/-0.02	軸径(D)固定	3.5	-	7 ～ 120	10	1個
DH2F	-0.01/-0.02	軸径(D)固定	4	-	7 ～ 120	10	1個
DH2F	-0.01/-0.02	軸径(D)固定	4.5	-	7 ～ 120	10	1個
DH2F	-0.01/-0.02	軸径(D)固定	5	-	7 ～ 120	10	1個
DH2F	-0.01/-0.02	軸径(D)固定	5.5	-	7 ～ 120	10	1個
DH2F	-0.01/-0.02	軸径(D)固定	6	-	7 ～ 120	10	1個
DH2F	-0.01/-0.02	軸径(D)固定	6.5	-	8 ～ 120	10	1個
DH2F	-0.01/-0.02	軸径(D)固定	7	-	8 ～ 120	10	1個
DH2F	-0.01/-0.02	軸径(D)固定	8	-	8 ～ 120	10	1個
DH2F	-0.01/-0.02	軸径(D)固定	10	-	8 ～ 120	10	1個
DH2F	-0.01/-0.02	軸径(D)固定	13	-	8 ～ 120	10	1個
DH2F	-0.01/-0.02	軸径(D)固定	16	-	8 ～ 120	10	1個
DH2F	-0.01/-0.02	軸径(P)指定	0.8 ～ 0.99	1	7 ～ 100	10	1個
DH2F	-0.01/-0.02	軸径(P)指定	1 ～ 1.49	1.5	7 ～ 100	10	1個
DH2F	-0.01/-0.02	軸径(P)指定	1.5 ～ 1.99	2	7 ～ 100	10	1個
DH2F	-0.01/-0.02	軸径(P)指定	2 ～ 2.49	2.5	7 ～ 100	10	1個
DH2F	-0.01/-0.02	軸径(P)指定	2.5 ～ 2.99	3	7 ～ 100	10	1個
DH2F	-0.01/-0.02	軸径(P)指定	3 ～ 3.49	3.5	7 ～ 120	10	1個
DH2F	-0.01/-0.02	軸径(P)指定	3.5 ～ 3.99	4	7 ～ 120	10	1個
DH2F	-0.01/-0.02	軸径(P)指定	4 ～ 4.49	4.5	7 ～ 120	10	1個
DH2F	-0.01/-0.02	軸径(P)指定	4.5 ～ 4.99	5	7 ～ 120	10	1個
DH2F	-0.01/-0.02	軸径(P)指定	5 ～ 5.49	5.5	7 ～ 120	10	1個
DH2F	-0.01/-0.02	軸径(P)指定	5.5 ～ 5.99	6	7 ～ 120	10	1個
DH2F	-0.01/-0.02	軸径(P)指定	6 ～ 6.49	6.5	8 ～ 120	10	1個
DH2F	-0.01/-0.02	軸径(P)指定	6.5 ～ 6.99	7	8 ～ 120	10	1個
DH2F	-0.01/-0.02	軸径(P)指定	7 ～ 7.99	8	8 ～ 120	10	1個
DH2F	-0.01/-0.02	軸径(P)指定	8 ～ 9.99	10	8 ～ 120	10	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目

基本情報

基本情報

軸径（D）固定・軸径（P）指定・全長指定タイプのストレートコアピンです。

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

ストレートコアピン -軸径(D)固定/軸径(P)指定・全長指定タイプ②-のレビュー

4.2平均満足度：4.221件のレビュー

星5
29%
星4
67%
星3
5%
星2
0%
星1
0%

冶具の固定用

満足度：4.02023/07/24

細かい所も寸法指定できて良いです　ストークなしの納期がもっと早いと完璧です

0人が参考にしています。

ガス抜き用のピン

満足度：5.02022/11/17

全長、径共に0.01単位で指定可能な上、ストーク対応なことより急遽必要になった場合に重宝しております。

0人が参考にしています。

ガス

満足度：4.02021/03/24

クランプタイプの形状でエラストマ−の樹脂の際はガスやけが多くこちら使用します

0人が参考にしています。

プラ型の部品

満足度：4.02021/02/03

プラスチック金型の固定ピンに使用しています。以前はSKD61系のイジェクタピンを加工していましたが、太い径がないので...もっと読む

0人が参考にしています。

組立時パーツ押込み棒

満足度：3.02020/10/06

キャップ状のパーツにパッキンを押込む治具として使用しました。先端の角丸めやツバカットの追加工が指定できなかったので手加工...もっと読む

0人が参考にしています。

21件全て見る

この商品を見た人は、こんな商品も見ています

	今見ている商品ストレートコアピン -軸径(D)固定/軸径(P)指定・全長指定タイプ②-	ストレートコアピン -軸径(P)0.01mm指定・全長固定タイプ-	コアピンブランク	ストレートコアピン -軸径(D)固定・全長指定タイプ-	ストレートコアピン -軸径(D)固定/軸径(P)指定・全長指定タイプ①-	ストレートコアピン -軸径(P)指定・全長指定タイプ-
メーカー	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ
通常価格	-	-	330円 -	-	-	-
通常出荷日	2日目〜	2日目〜	2日目	お見積り	3日目	2日目〜
形状タイプ	先端形状無し	先端形状無し	先端形状無し	先端形状無し	先端形状無し	先端形状無し
焼入れ	焼入れ鋼	焼入れ鋼	焼入れ鋼	焼入れ鋼	-	焼入れ鋼
全長公差	+0.02/0	+5/+0.1	+5/+0.1	-	+0.02/0	-
ツバ厚	4mm(T4)	4mm(T4)	4mm(T4)	4mm(T4)	4mm(T4)	4mm(T4)
先端形状	なし	なし	なし	なし	なし	なし
