ストレートコアピン -軸径(P)指定・全長指定タイプ-

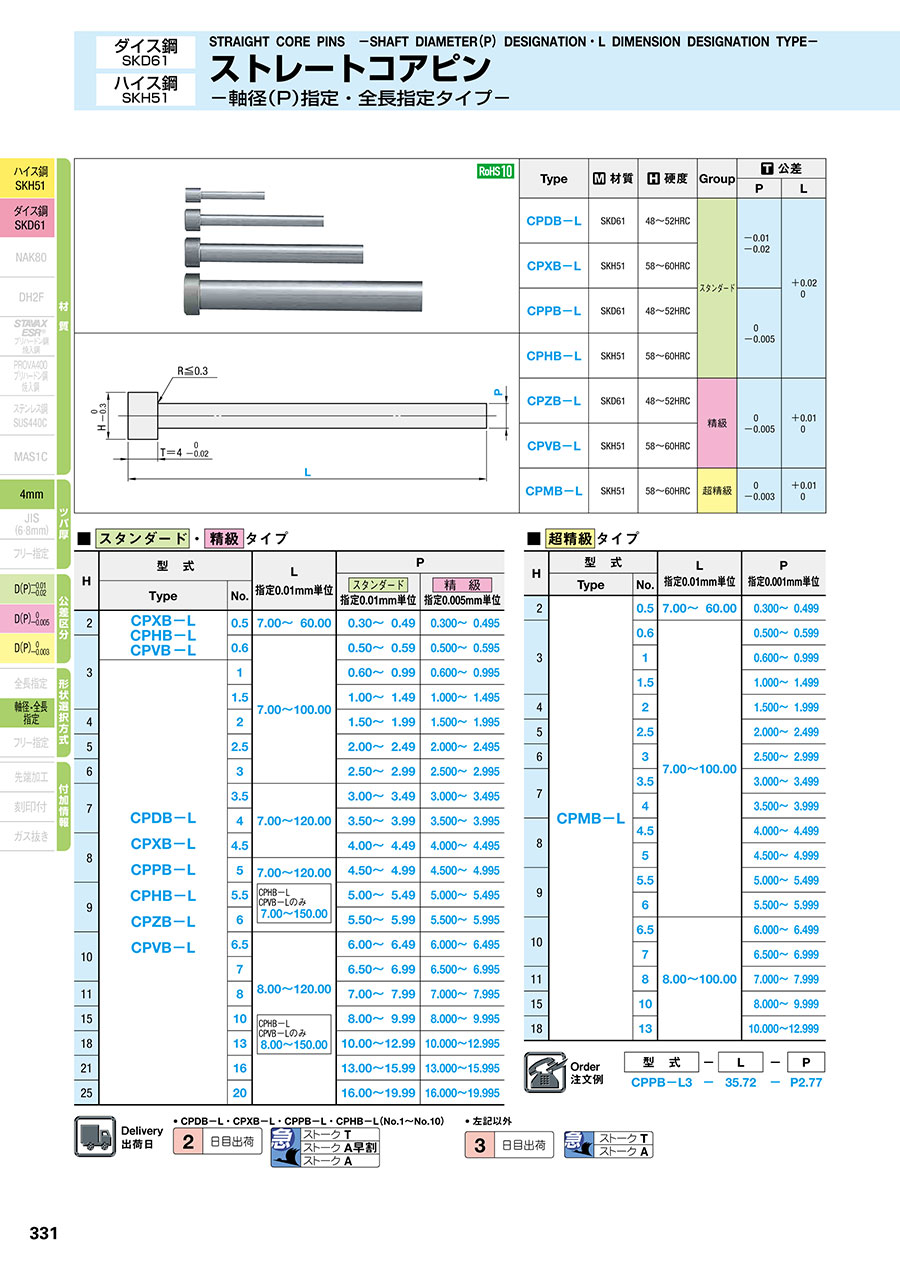

カタログ |P.331

4.6

平均満足度4.6

この商品のレビューをみる（30件）

通常単価(税別): -

税込単価: -

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

ストレートコアピン -軸径(D)固定・全長指定タイプ-

4.3

通常出荷日：2 日目～

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

ストレートコアピン -軸径(D)固定/軸径(P)指定・全長指定タイプ②-

4.2

通常出荷日：2 日目～

軸径（P）指定・全長指定タイプのストレートコアピンとなります。

詳細情報を確認する

形状タイプ
先端形状無し
焼入れ
焼入れ鋼
ツバ厚
4mm(T4)
仕様
軸径(P)指定
先端形状
なし
ガス抜き形状
なし
刻印文字タイプ
なし
刻印文字数
なし

無料3D-CADライブラリー申し込み受付中

未確定：候補が134型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図・製品仕様

Type	材質	硬度	Group	公差
Type	材質	硬度	Group	P	L
CPDB-L	SKD61	48～52HRC	スタンダード	-0.01 -0.02	+0.02 0
CPXB-L	SKH51	58～60HRC		-0.01 -0.02
CPPB-L	SKD61	48～52HRC		0 -0.005
CPHB-L	SKH51	58～60HRC		0 -0.005
CPZB-L	SKD61	48～52HRC	精級	0 -0.005	+0.01 0
CPVB-L	SKH51	58～60HRC	精級	0 -0.005	+0.01 0
CPMB-L	SKH51	58～60HRC	超精級	0 -0.003	+0.01 0

規格表

■ スタンダード・精級タイプ

H	型式		L 指定0.01mm単位	P
	型式			スタンダード指定0.01mm単位	精級指定0.005mm単位
	Type	No.		スタンダード指定0.01mm単位	精級指定0.005mm単位
2	CPXB-L CPHB-L CPVB-L	0.5	7.00～60.00	0.30～0.49	0.300～0.495
3	CPXB-L CPHB-L CPVB-L	0.6	7.00～100.00	0.50～0.59	0.500～0.595
	CPDB-L CPXB-L CPPB-L CPHB-L CPZB-L CPVB-L	1		0.60～0.99	0.600～0.995
		1.5		1.00～1.49	1.000～1.495
4		2		1.50～1.99	1.500～1.995
5		2.5		2.00～2.49	2.000～2.495
6		3		2.50～2.99	2.500～2.995
7		3.5	7.00～120.00	3.00～3.49	3.000～3.495
7		4		3.50～3.99	3.500～3.995
8		4.5		4.00～4.49	4.000～4.495
8		5		4.50～4.99	4.500～4.995
9		5.5		5.00～5.49	5.000～5.495
9		6		5.50～5.99	5.500～5.995
10		6.5		6.00～6.49	6.000～6.495
10		7		6.50～6.99	6.500～6.995
11		8		7.00～7.99	7.000～7.995
15		10		8.00～9.99	8.000～9.995
18		13		10.00～12.99	10.000～12.995
21		16		13.00～15.99	13.000～15.995
25		20		16.00～19.99	16.000～19.995

■ 超精級タイプ

H	型式		L 指定0.01mm単位	P 指定0.001mm単位
H	Type	No.	L 指定0.01mm単位	P 指定0.001mm単位
2	CPMB-L	0.5	7.00～60.00	0.300～0.499
3		0.6	7.00～100.00	0.500～0.599
		1		0.600～0.999
		1.5		1.000～1.499
4		2		1.500～1.999
5		2.5		2.000～2.499
6		3		2.500～2.999
7		3.5		3.000～3.499
7		4		3.500～3.999
8		4.5		4.000～4.499
8		5		4.500～4.999
9		5.5		5.000～5.499
9		6		5.500～5.999
10		6.5	8.00～100.00	6.000～6.499
10		7		6.500～6.999
11		8		7.000～7.999
15		10		8.000～9.999
18		13		10.000～12.999

注文例

出荷日

追加工

P.323
P.324
P.347～ 350

型番リスト

表示件数

型番

CPDB-L1-[7-100/0.01]-P[0.6-0.99/0.01]

CPDB-L1.5-[7-100/0.01]-P[1-1.49/0.01]

CPDB-L2-[7-100/0.01]-P[1.5-1.99/0.01]

CPDB-L2.5-[7-100/0.01]-P[2-2.49/0.01]

CPDB-L3-[7-100/0.01]-P[2.5-2.99/0.01]

CPDB-L3.5-[7-120/0.01]-P[3-3.49/0.01]

CPDB-L4-[7-120/0.01]-P[3.5-3.99/0.01]

CPDB-L4.5-[7-120/0.01]-P[4-4.49/0.01]

CPDB-L5-[7-120/0.01]-P[4.5-4.99/0.01]

CPDB-L5.5-[7-120/0.01]-P[5-5.49/0.01]

CPDB-L6-[7-120/0.01]-P[5.5-5.99/0.01]

CPDB-L6.5-[8-120/0.01]-P[6-6.49/0.01]

CPDB-L7-[8-120/0.01]-P[6.5-6.99/0.01]

CPDB-L8-[8-120/0.01]-P[7-7.99/0.01]

CPDB-L10-[8-120/0.01]-P[8-9.99/0.01]

CPDB-L13-[8-120/0.01]-P[10-12.99/0.01]

CPDB-L16-[8-120/0.01]-P[13-15.99/0.01]

CPDB-L20-[8-120/0.01]-P[16-19.99/0.01]

CPHB-L0.5-[7-60/0.01]-P[0.3-0.49/0.01]

CPHB-L0.6-[7-100/0.01]-P[0.5-0.59/0.01]

CPHB-L1-[7-100/0.01]-P[0.6-0.99/0.01]

CPHB-L1.5-[7-100/0.01]-P[1-1.49/0.01]

CPHB-L2-[7-100/0.01]-P[1.5-1.99/0.01]

CPHB-L2.5-[7-100/0.01]-P[2-2.49/0.01]

CPHB-L3-[7-100/0.01]-P[2.5-2.99/0.01]

CPHB-L3.5-[7-120/0.01]-P[3-3.49/0.01]

CPHB-L4-[7-120/0.01]-P[3.5-3.99/0.01]

CPHB-L4.5-[7-120/0.01]-P[4-4.49/0.01]

CPHB-L5-[7-150/0.01]-P[4.5-4.99/0.01]

CPHB-L5.5-[7-150/0.01]-P[5-5.49/0.01]

CPHB-L6-[7-150/0.01]-P[5.5-5.99/0.01]

CPHB-L6.5-[8-150/0.01]-P[6-6.49/0.01]

CPHB-L7-[8-150/0.01]-P[6.5-6.99/0.01]

CPHB-L8-[8-150/0.01]-P[7-7.99/0.01]

CPHB-L10-[8-150/0.01]-P[8-9.99/0.01]

CPHB-L13-[8-150/0.01]-P[10-12.99/0.01]

CPHB-L16-[8-150/0.01]-P[13-15.99/0.01]

CPHB-L20-[8-150/0.01]-P[16-19.99/0.01]

CPMB-L0.5-[7-60/0.01]-P[0.3-0.499/0.001]

CPMB-L0.6-[7-100/0.01]-P[0.5-0.599/0.001]

CPMB-L1-[7-100/0.01]-P[0.6-0.999/0.001]

CPMB-L1.5-[7-100/0.01]-P[1-1.499/0.001]

CPMB-L2-[7-100/0.01]-P[1.5-1.999/0.001]

CPMB-L2.5-[7-100/0.01]-P[2-2.499/0.001]

CPMB-L3-[7-100/0.01]-P[2.5-2.999/0.001]

CPMB-L3.5-[7-100/0.01]-P[3-3.499/0.001]

CPMB-L4-[7-100/0.01]-P[3.5-3.999/0.001]

CPMB-L4.5-[7-100/0.01]-P[4-4.499/0.001]

CPMB-L5-[7-100/0.01]-P[4.5-4.999/0.001]

CPMB-L5.5-[7-100/0.01]-P[5-5.499/0.001]

CPMB-L6-[7-100/0.01]-P[5.5-5.999/0.001]

CPMB-L6.5-[8-100/0.01]-P[6-6.499/0.001]

CPMB-L7-[8-100/0.005]-P[6.5-6.999/0.001]

CPMB-L8-[8-100/0.01]-P[7-7.999/0.001]

CPMB-L10-[8-100/0.01]-P[8-9.999/0.001]

CPMB-L13-[8-100/0.01]-P[10-12.999/0.001]

CPPB-L1-[7-100/0.01]-P[0.6-0.99/0.01]

CPPB-L1.5-[7-100/0.01]-P[1-1.49/0.01]

CPPB-L2-[7-100/0.01]-P[1.5-1.99/0.01]

CPPB-L2.5-[7-100/0.01]-P[2-2.49/0.01]

材質

軸径公差

全長公差

D/P（軸径）

(mm)

No.(呼び径)

(mm)

L(全長)

(mm)

RoHS?

最小発注数量

SKD61	-0.01/-0.02	+0.02/0	0.6 ～ 0.99	1	7 ～ 100	10	1個
SKD61	-0.01/-0.02	+0.02/0	1 ～ 1.49	1.5	7 ～ 100	10	1個
SKD61	-0.01/-0.02	+0.02/0	1.5 ～ 1.99	2	7 ～ 100	10	1個
SKD61	-0.01/-0.02	+0.02/0	2 ～ 2.49	2.5	7 ～ 100	10	1個
SKD61	-0.01/-0.02	+0.02/0	2.5 ～ 2.99	3	7 ～ 100	10	1個
SKD61	-0.01/-0.02	+0.02/0	3 ～ 3.49	3.5	7 ～ 120	10	1個
SKD61	-0.01/-0.02	+0.02/0	3.5 ～ 3.99	4	7 ～ 120	10	1個
SKD61	-0.01/-0.02	+0.02/0	4 ～ 4.49	4.5	7 ～ 120	10	1個
SKD61	-0.01/-0.02	+0.02/0	4.5 ～ 4.99	5	7 ～ 120	10	1個
SKD61	-0.01/-0.02	+0.02/0	5 ～ 5.49	5.5	7 ～ 120	10	1個
SKD61	-0.01/-0.02	+0.02/0	5.5 ～ 5.99	6	7 ～ 120	10	1個
SKD61	-0.01/-0.02	+0.02/0	6 ～ 6.49	6.5	8 ～ 120	10	1個
SKD61	-0.01/-0.02	+0.02/0	6.5 ～ 6.99	7	8 ～ 120	10	1個
SKD61	-0.01/-0.02	+0.02/0	7 ～ 7.99	8	8 ～ 120	10	1個
SKD61	-0.01/-0.02	+0.02/0	8 ～ 9.99	10	8 ～ 120	10	1個
SKD61	-0.01/-0.02	+0.02/0	10 ～ 12.99	13	8 ～ 120	10	1個
SKD61	-0.01/-0.02	+0.02/0	13 ～ 15.99	16	8 ～ 120	10	1個
SKD61	-0.01/-0.02	+0.02/0	16 ～ 19.99	20	8 ～ 120	10	1個
SKH51	0/-0.005	+0.02/0	0.3 ～ 0.49	0.5	7 ～ 60	10	1個
SKH51	0/-0.005	+0.02/0	0.5 ～ 0.59	0.6	7 ～ 100	10	1個
SKH51	0/-0.005	+0.02/0	0.6 ～ 0.99	1	7 ～ 100	10	1個
SKH51	0/-0.005	+0.02/0	1 ～ 1.49	1.5	7 ～ 100	10	1個
SKH51	0/-0.005	+0.02/0	1.5 ～ 1.99	2	7 ～ 100	10	1個
SKH51	0/-0.005	+0.02/0	2 ～ 2.49	2.5	7 ～ 100	10	1個
SKH51	0/-0.005	+0.02/0	2.5 ～ 2.99	3	7 ～ 100	10	1個
SKH51	0/-0.005	+0.02/0	3 ～ 3.49	3.5	7 ～ 120	10	1個
SKH51	0/-0.005	+0.02/0	3.5 ～ 3.99	4	7 ～ 120	10	1個
SKH51	0/-0.005	+0.02/0	4 ～ 4.49	4.5	7 ～ 120	10	1個
SKH51	0/-0.005	+0.02/0	4.5 ～ 4.99	5	7 ～ 150	10	1個
SKH51	0/-0.005	+0.02/0	5 ～ 5.49	5.5	7 ～ 150	10	1個
SKH51	0/-0.005	+0.02/0	5.5 ～ 5.99	6	7 ～ 150	10	1個
SKH51	0/-0.005	+0.02/0	6 ～ 6.49	6.5	8 ～ 150	10	1個
SKH51	0/-0.005	+0.02/0	6.5 ～ 6.99	7	8 ～ 150	10	1個
SKH51	0/-0.005	+0.02/0	7 ～ 7.99	8	8 ～ 150	10	1個
SKH51	0/-0.005	+0.02/0	8 ～ 9.99	10	8 ～ 150	10	1個
SKH51	0/-0.005	+0.02/0	10 ～ 12.99	13	8 ～ 150	10	1個
SKH51	0/-0.005	+0.02/0	13 ～ 15.99	16	8 ～ 150	10	1個
SKH51	0/-0.005	+0.02/0	16 ～ 19.99	20	8 ～ 150	10	1個
SKH51	0/-0.003	+0.01/0	0.3 ～ 0.499	0.5	7 ～ 60	10	1個
SKH51	0/-0.003	+0.01/0	0.5 ～ 0.599	0.6	7 ～ 100	10	1個
SKH51	0/-0.003	+0.01/0	0.6 ～ 0.999	1	7 ～ 100	10	1個
SKH51	0/-0.003	+0.01/0	1 ～ 1.499	1.5	7 ～ 100	10	1個
SKH51	0/-0.003	+0.01/0	1.5 ～ 1.999	2	7 ～ 100	10	1個
SKH51	0/-0.003	+0.01/0	2 ～ 2.499	2.5	7 ～ 100	10	1個
SKH51	0/-0.003	+0.01/0	2.5 ～ 2.999	3	7 ～ 100	10	1個
SKH51	0/-0.003	+0.01/0	3 ～ 3.499	3.5	7 ～ 100	10	1個
SKH51	0/-0.003	+0.01/0	3.5 ～ 3.999	4	7 ～ 100	10	1個
SKH51	0/-0.003	+0.01/0	4 ～ 4.499	4.5	7 ～ 100	10	1個
SKH51	0/-0.003	+0.01/0	4.5 ～ 4.999	5	7 ～ 100	10	1個
SKH51	0/-0.003	+0.01/0	5 ～ 5.499	5.5	7 ～ 100	10	1個
SKH51	0/-0.003	+0.01/0	5.5 ～ 5.999	6	7 ～ 100	10	1個
SKH51	0/-0.003	+0.01/0	6 ～ 6.499	6.5	8 ～ 100	10	1個
SKH51	0/-0.003	+0.01/0	6.5 ～ 6.999	7	8 ～ 100	10	1個
SKH51	0/-0.003	+0.01/0	7 ～ 7.999	8	8 ～ 100	10	1個
SKH51	0/-0.003	+0.01/0	8 ～ 9.999	10	8 ～ 100	10	1個
SKH51	0/-0.003	+0.01/0	10 ～ 12.999	13	8 ～ 100	10	1個
SKD61	0/-0.005	+0.02/0	0.6 ～ 0.99	1	7 ～ 100	10	1個
SKD61	0/-0.005	+0.02/0	1 ～ 1.49	1.5	7 ～ 100	10	1個
SKD61	0/-0.005	+0.02/0	1.5 ～ 1.99	2	7 ～ 100	10	1個
SKD61	0/-0.005	+0.02/0	2 ～ 2.49	2.5	7 ～ 100	10	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目

基本情報

基本情報

軸径（P）指定・全長指定タイプのストレートコアピンとなります。

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

ミスミ
ガス抜きフィルター付コアピン -ハイス鋼SKH51/全長指定タイプ-
ハイス鋼SKH51・全長指定タイプのガス抜きフィルター付コアピンです。
ミスミ
ガス抜きフィルター付コアピン先端加工用 -ハイス鋼SKH51/全長指定タイプ-
ハイス鋼SKH51・全長指定タイプの先端加工用ガス抜きフィルター付コアピンです。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
