テーパレス1段センターピン -ダイス鋼SKD61+窒化/軸径(D)固定タイプ-
- 通常単価(税別)
- -
- 税込単価
- -
通常出荷日：5日目
ダイス鋼SKD61＋窒化・軸径（D）固定タイプのテーパレス1段センターピンです。
未確定：候補が667型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報

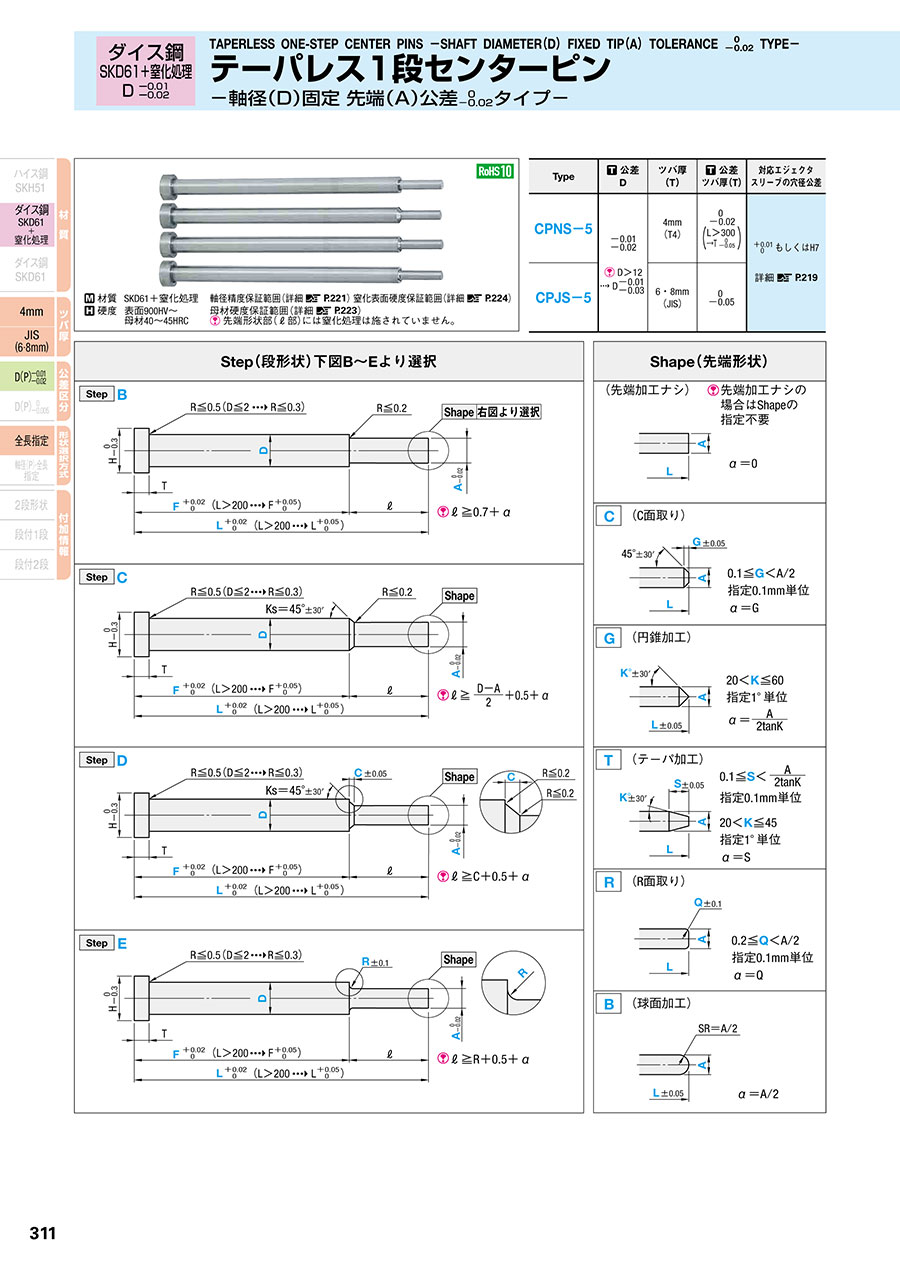

外形図・製品仕様
| Type | [ T ]公差 D | ツバ厚 （T） | [ T ]公差 ツバ厚（T） | 対応エジェクタ スリーブの穴径公差 | |
|---|---|---|---|---|---|
| CPNS-5 | -0.01 -0.02 [ ! ]D＞12 →D -0.01/-0.03 | 4mm （T4） | -0.01 -0.02 （L＞300） （→T 0/-0.05） | +0.01/0 もしくはH7 詳細 >> P.219 | |
| CPJS-5 | 6・8mm （JIS） | 0 -0.05 | |||
軸径精度保証範囲（詳細 >> P.221）
窒化表面硬度保証範囲（詳細 >> P.224）
母材硬度保証範囲（詳細 >> P.223）
[ ! ]先端形状部（ℓ部）には窒化処理は施されていません。
[ M ]材質 SKD61+窒化処理
[ H ]硬度 表面900HV～
母材40～45HRC
| Step(段形状)下図B〜Eより選択 | ||

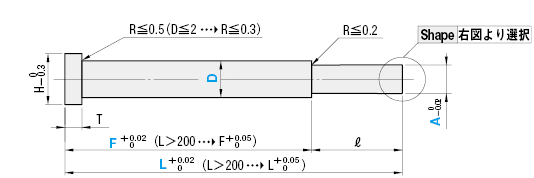

[ ! ]ℓ≧0.7＋α  | ||
[ ! ]ℓ≧D-A2＋0.5＋α  | ||

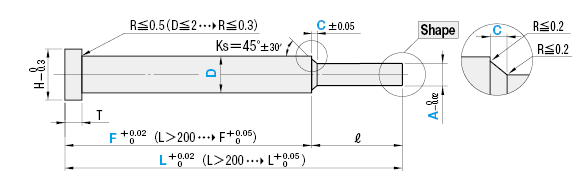

[ ! ]ℓ≧C＋0.5＋α  | ||

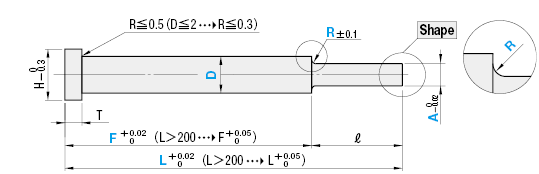

[ ! ]ℓ≧R＋0.5＋α  |
| Shape(先端形状) | ||
（先端加工ナシ） [ ! ]先端加工ナシの α＝0  | ||
0.1≦G＜A/2 指定0.1mm単位 α＝G  | ||
20＜K≦60 指定1°単位 α＝ A 2tanK  | ||
0.1≦S＜ A 2tanK 指定0.1mm単位 20＜K≦45 指定1°単位 α＝S  | ||
0.2≦Q＜A/2 指定0.1mm単位 α＝Q  | ||
α＝A/2  |
規格表
| ツバ厚4mm | ツバ厚JIS | 型 式 | 指定0.01mm単位 | 指定0.01mm単位 | 0.1mm 単位 | ℓmax. | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| H | T | H | T | Type | Step | Shape | D | L | F | A | Amin. | C・R | ||
| ツバ厚 4mm | ツバ厚 JIS | |||||||||||||
| 3 | 4 | - | - | CPNS-5 | - | B C D E | 先端加工ナシ の場合は 指定不要 C G T R B | 1.5 | 70.00 ～ 200.00 | F≧50.00 | D-0.02＞ A≧Amin. | 0.50 | Step Dのみ 0.1≦C≦1.5 and C＜ D－A2 Step Eのみ R≧0.3 and R≦ D－A2 | ℓ≦12×A and ℓ≦35 |
| 4 | 2 | 70.00 ～ 400.00 （500.00） | 0.70 | |||||||||||
| 5 | 2.5 | |||||||||||||
| 6 | 3 | 1.00 | ||||||||||||
| 7 | 3.5 | |||||||||||||
| 8 | 6 | CPJS-5 | 4 | |||||||||||
| 8 | 4.5 | 1.50 | ||||||||||||
| 9 | 5 | 70.00 ～ 500.00 | ||||||||||||
| 9 | 5.5 | 2.00 | ||||||||||||
| 10 | 6 | |||||||||||||
| 10 | 11 | 6.5 | ||||||||||||
| 7 | ||||||||||||||
| 11 | 13 | 8 | 8 | |||||||||||
| 14 | 14 | 9 | ||||||||||||
| 15 | 15 | 10 | ||||||||||||
| 17 | 17 | 12 | ||||||||||||
| - | - | 21 | - | 16 | 2.50 | |||||||||
| [ ! ]ℓmin.は規格図参照 [ ! ]L寸の（ ）はCPJSー5のみ。 [ ! ]Step EはD≧2 | ||||||||||||||
注文例
| 型 式 | － | L | － | F | － | A | － | C(R) | － | 先端寸法(K・S・G・Q) |
| CPNS－5EG6 | － | 350.00 | － | F330.00 | － | A5.00 | － | R0.5 | － | K30 |
出荷日
| 5 | 日目出荷 |
| 急 | ストークB |
追加工
| 型 式 | － | L | － | F | － | A | － | C(R) | － | 先端寸法(K・S・G・Q) | － | (KC・WKC…etc.) |
| CPNS－5EG6 | － | 350.00 | － | F330.00 | － | A5.00 | － | R0.5 | － | G2.0 | － | KC3.0 |
| 追加工 | 記号 | 詳細 | ||
 | KC | 1面ツバカット D/2≦KC＜H/2 |
(1)ツバカット加工を軸径 0.05mm単位可 (2)ツバカット加工を自由 | |
 | WKC | 2面ツバカット D/2≦WKC＜H/2 | ||
 | KAC KBC | 寸法違いツバカット D/2≦KAC＜H/2 KBC＝指定0.1mm単位のみ KAC＜KBC＜H/2 | ||
 | RKC | 2面(直角)ツバカット D/2≦RKC＜H/2 | ||
 | DKC | 3面ツバカット D/2≦DKC＜H/2 | ||
 | KGC | 2面ツバカット(角度) D/2≦KGC＜H/2 AG＝指定1°単位 0＜AG＜360 | ||
 | KTC | 3面ツバカット 120°振分け D/2≦KTC＜H/2 | ||
追加工詳細>>こちら
| 追加工 | 記号 | 詳細 | |||||||||||
 | HC | ツバ径変更 HC＝指定0.1mm単位 [ ! ]D≦HC＜H [ ! ]ツバ径公差の関係でストレートになるケース | |||||||||||
 | HCC | ツバ径変更(精密) HCC＝指定0.1mm単位 [ ! ]D＋0.5≦HCC＜H−0.3 | |||||||||||
 | TC | ツバ厚変更 TC＝指定0.1mm単位 [ ! ]T/2≦TC＜T (L, F寸は指定寸法通り) [ ! ]T−TC≦Lmax.−L | |||||||||||
 | NC | ノック穴加工 [ ! ]H≧4に適用 [ NG ]NHC･NHN･RR |
| ||||||||||
 | NCW | ノック穴加工＋スプリングピン打込 [ ! ]H≧4に適用 [ NG ]NHC･NHN･RR |
| ||||||||||
 | NHC | ツバ裏部ナンバリング 指定範囲・指定方法は>>こちら [ ! ]H≧2に適用 [ NG ]緊急出荷サービス(ストーク)適用不可 | |||||||||||
 | NHN | ツバ裏部ナンバリング(自動連番) 指定範囲・指定方法は>>こちら [ ! ]H≧2に適用 [ NG ]緊急出荷サービス(ストーク)適用不可 | |||||||||||
 | RR | 通常R0.2以下をR0.3〜0.5に変更(強度が向上) 指定方法 RR [ ! ]Step B・C・Dに適用 [ ! ]D−A≧1.0 Step Dの場合 C≧0.5 | |||||||||||
>> P.287
>> P.288
