テーパレス1段センターピン -ハイス鋼SKH51/軸径(P)0.01mm指定タイプ-
- 通常単価(税別)
- -
- 税込単価
- -
ハイス鋼SKH51・軸径（P）0.01mm指定タイプのテーバレス1段センターピ...
詳細情報を確認する未確定：候補が2,412型番あります。
商品情報

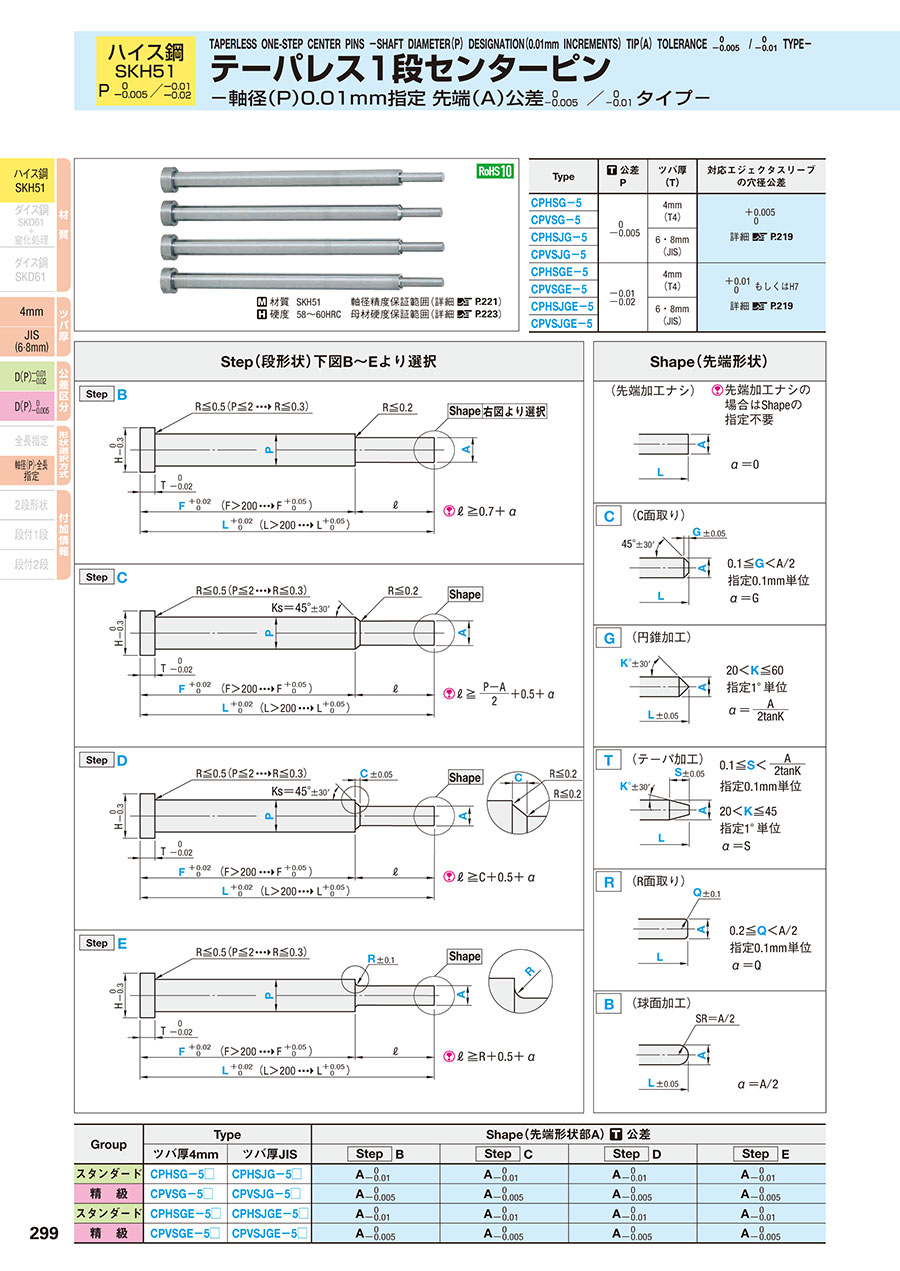

外形図・製品仕様
| Type | 公差 D | ツバ厚 （T） | 対応エジェクタスリーブ の穴径公差 | |
|---|---|---|---|---|
| CPHSG-5 | 0 -0.005 | 4mm （T4） | +0.005/0 詳細 P.219 | |
| CPVSG-5 | ||||
| CPHSJG-5 | 6・8mm（JIS） | |||
| CPVSJG-5 | ||||
| CPHSGE-5 | -0.01 -0.02 | 4mm （T4） | +0.01/0 もしくはH7 詳細 P.219 | |
| CPVSGE-5 | ||||
| CPHSJGE-5 | 6・8mm（JIS） | |||
| CPVSJGE-5 | ||||
軸径精度保証範囲（詳細 P.221）
母材硬度保証範囲（詳細 P.223）
材質 SKH51
硬度 58～60HRC
| Group | Type | Shape（先端形状部A） 公差 | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ツバ厚4mm | ツバ厚JIS | |||||||||||||
| Step | B | Step | C | Step B | D | Step B | E | |||||||
| スタンダード | CPHSG-5□ | CPHSJG-5□ | A 0/-0.01 | A 0/-0.01 | A 0/-0.01 | A 0/-0.01 | ||||||||
| 精 級 | CPVSG-5□ | CPVSJG-5□ | A 0/-0.005 | A 0/-0.005 | A 0/-0.005 | A 0/-0.005 | ||||||||
| スタンダード | CPHSGE-5□ | CPHSJGE-5□ | A 0/-0.01 | A 0/-0.01 | A 0/-0.01 | A 0/-0.01 | ||||||||
| 精 級 | CPVSGE-5□ | CPVSJGE-5□ | A 0/-0.005 | A 0/-0.005 | A 0/-0.005 | A 0/-0.005 | ||||||||
規格表
| ツバ厚4mm | ツバ厚JIS | 型 式 | 指定0.01mm単位 | 0.1mm 単位 | ℓmax. | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| H | T | H | T | Type | Step | Shape | No. | L | P | F | A | Amin. | C・R | ||
| ツバ厚 4mm | ツバ厚 JIS | ||||||||||||||
| 3 | 4 | - | - | CPHSG-5 CPVSG-5
CPHSGE-5 CPVSGE-5
| - | B C D E | 先端加工ナシ の場合は 指定不要 C G T R B | 1 | 70.00 ～ 150.00 | 0.80 ～ 0.99 | F ≧ 50.00 |
| 0.50 |
| ℓ≦12×A and ℓ≦35 |
| 150.01 ～ 200.00 | 0.90 ～ 0.99 | ||||||||||||||
| 1.5 | 70.00 ～ 250.00 | 1.00 ～ 1.49 | |||||||||||||
| 4 | 2 | 1.50 ～ 1.99 | 0.70 | ||||||||||||
| 5 | 2.5 | 2.00 ～ 2.49 | |||||||||||||
| 6 | 3 | 70.00 ～ 300.00 | 2.50 ～ 2.99 | 1.00 | |||||||||||
| 7 | 3.5 | 3.00 ～ 3.49 | |||||||||||||
| 8 | 6 | CPHSJG-5 CPVSJG-5
CPHSJGE-5 CPVSJGE-5
| 4 | 3.50 ～ 3.99 | |||||||||||
| 8 | 4.5 | 4.00 ～ 4.49 | 1.50 | ||||||||||||
| 9 | 5 | 70.00 ～ 350.00 | 4.50 ～ 4.99 | ||||||||||||
| 9 | 5.5 | 5.00 ～ 5.49 | 2.00 | ||||||||||||
| 10 | 6 | 5.50 ～ 5.99 | |||||||||||||
| 10 | 11 | 6.5 | 6.00 ～ 6.49 | ||||||||||||
| 7 | 6.50 ～ 6.99 | ||||||||||||||
| 11 | 13 | 8 | 8 | 7.00 ～ 7.99 | |||||||||||
| 15 | 15 | 10 | 8.00 ～ 9.99 | ||||||||||||
| 17 | 17 | 12 | 10.00 ～ 11.99 | ||||||||||||
| Shape C・G・T・R・BはNo.1.5（P≧1.00）～ Step EはNo.1.5（P≧1.10）～ ℓmin.は規格図参照 | |||||||||||||||
注文例
出荷日
追加工
型番リスト
