テーパレス1段センターピン -ハイス鋼SKH51/軸径(D)固定タイプ-
- 通常単価(税別)
- -
- 税込単価
- -
ハイス鋼SKH51・軸径（D）固定タイプのテーパレス1段センターピンです。
詳細情報を確認する未確定：候補が2,664型番あります。
商品情報

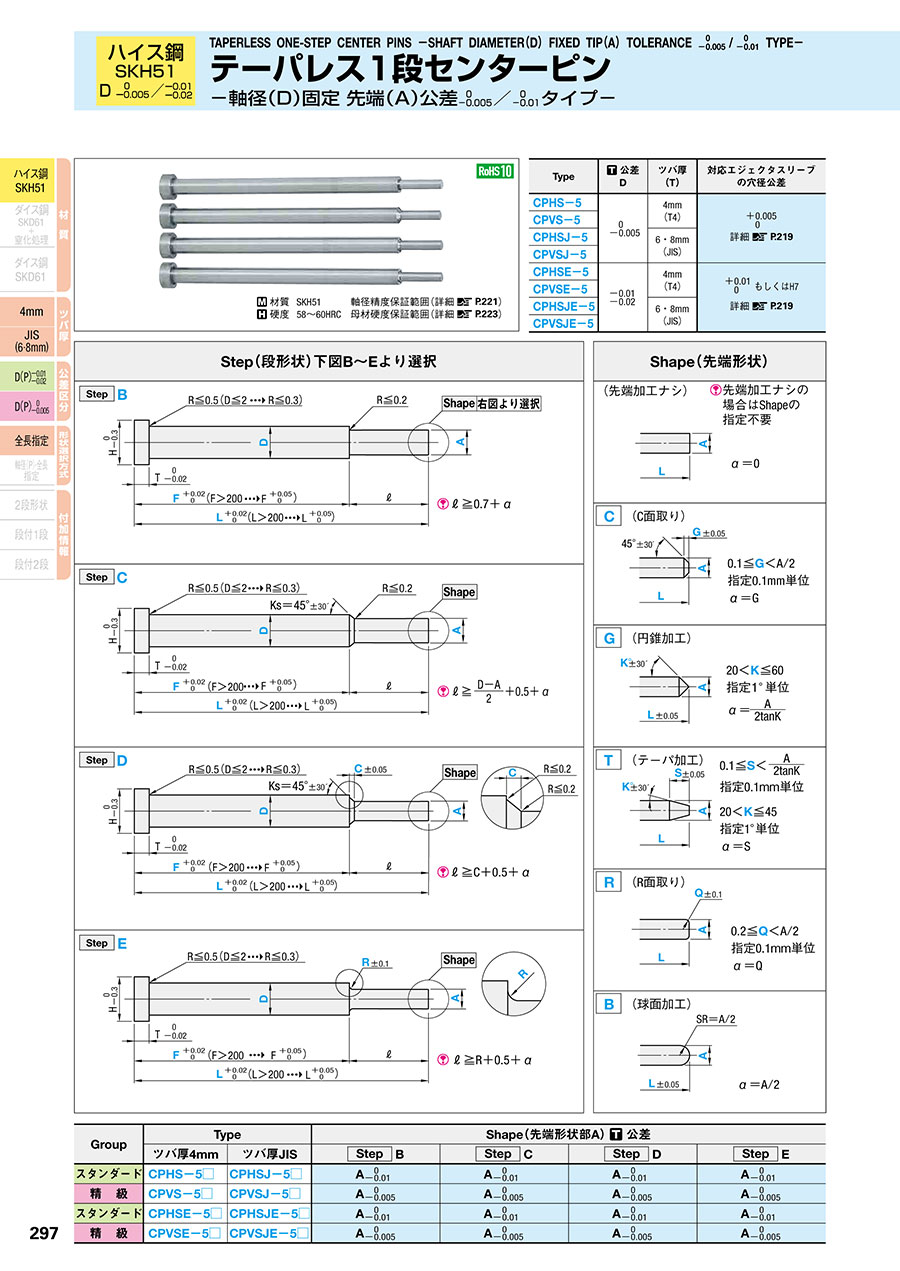

外形図・製品仕様
| Type | 公差 D | ツバ厚 （T） | 対応エジェクタスリーブ の穴径公差 | |
|---|---|---|---|---|
| CPHS-5 | 0 -0.005 | 4mm （T4） | +0.005/0 詳細 P.219 | |
| CPVS-5 | ||||
| CPHSJ-5 | 6・8mm（JIS） | |||
| CPVSJ-5 | ||||
| CPHSE-5 | -0.01 -0.02 | 4mm （T4） | +0.01/0 もしくはH7 詳細 P.219 | |
| CPVSE-5 | ||||
| CPHSJE-5 | 6・8mm（JIS） | |||
| CPVSJE-5 | ||||
軸径精度保証範囲（詳細 P.221）
母材硬度保証範囲（詳細 P.223）
材質 SKH51
硬度 58～60HRC
| Group | Type | Shape（先端形状部A） 公差 | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ツバ厚4mm | ツバ厚JIS | |||||||||||||
| Step | B | Step | C | Step B | D | Step B | E | |||||||
| スタンダード | CPHS-5□ | CPHSJ-5□ | A 0/-0.01 | A 0/-0.01 | A 0/-0.01 | A 0/-0.01 | ||||||||
| 精 級 | CPVS-5□ | CPVSJ-5□ | A 0/-0.005 | A 0/-0.005 | A 0/-0.005 | A 0/-0.005 | ||||||||
| スタンダード | CPHSE-5□ | CPHSJE-5□ | A 0/-0.01 | A 0/-0.01 | A 0/-0.01 | A 0/-0.01 | ||||||||
| 精 級 | CPVSE-5□ | CPVSJE-5□ | A 0/-0.005 | A 0/-0.005 | A 0/-0.005 | A 0/-0.005 | ||||||||
規格表
| ツバ厚4mm | ツバ厚JIS | 型 式 | 指定0.01mm単位 | 0.1mm 単位 | ℓmax. | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| H | T | H | T | Type | Step | Shape | D | L | F | A | Amin. | C・R | ||
| ツバ厚4mm | ツバ厚JIS | |||||||||||||
| 3 | 4 | - | - | CPHS-5 CPVS-5
CPHSE-5 CPVSE-5
| - | B C D E | 先端加工ナシ の場合は 指定不要 C G T R B | 1 | 70.00 ～ 200.00 | F≧50.00 |
| 0.50 |
| ℓ≦12×A and ℓ≦35 |
| 1.5 | 70.00 ～ 250.00 | |||||||||||||
| 4 | 2 | 0.70 | ||||||||||||
| 5 | 2.5 | |||||||||||||
| 6 | 3 | 70.00 ～ 300.00 | 1.00 | |||||||||||
| 7 | 3.5 | |||||||||||||
| 8 | 6 | CPHSJ-5 CPVSJ-5
CPHSJE-5 CPVSJE-5
| 4 | |||||||||||
| 8 | 4.5 | 1.50 | ||||||||||||
| 9 | 5 | 70.00 ～ 350.00 | ||||||||||||
| 9 | 5.5 | 2.00 | ||||||||||||
| 10 | 6 | |||||||||||||
| 10 | 11 | 6.5 | ||||||||||||
| 7 | ||||||||||||||
| 11 | 13 | 8 | 8 | |||||||||||
| 14 | 14 | 9 | ||||||||||||
| 15 | 15 | 10 | ||||||||||||
| 17 | 17 | 12 | ||||||||||||
| Step EはD≧1.5 ℓmin.は規格図参照 | ||||||||||||||
