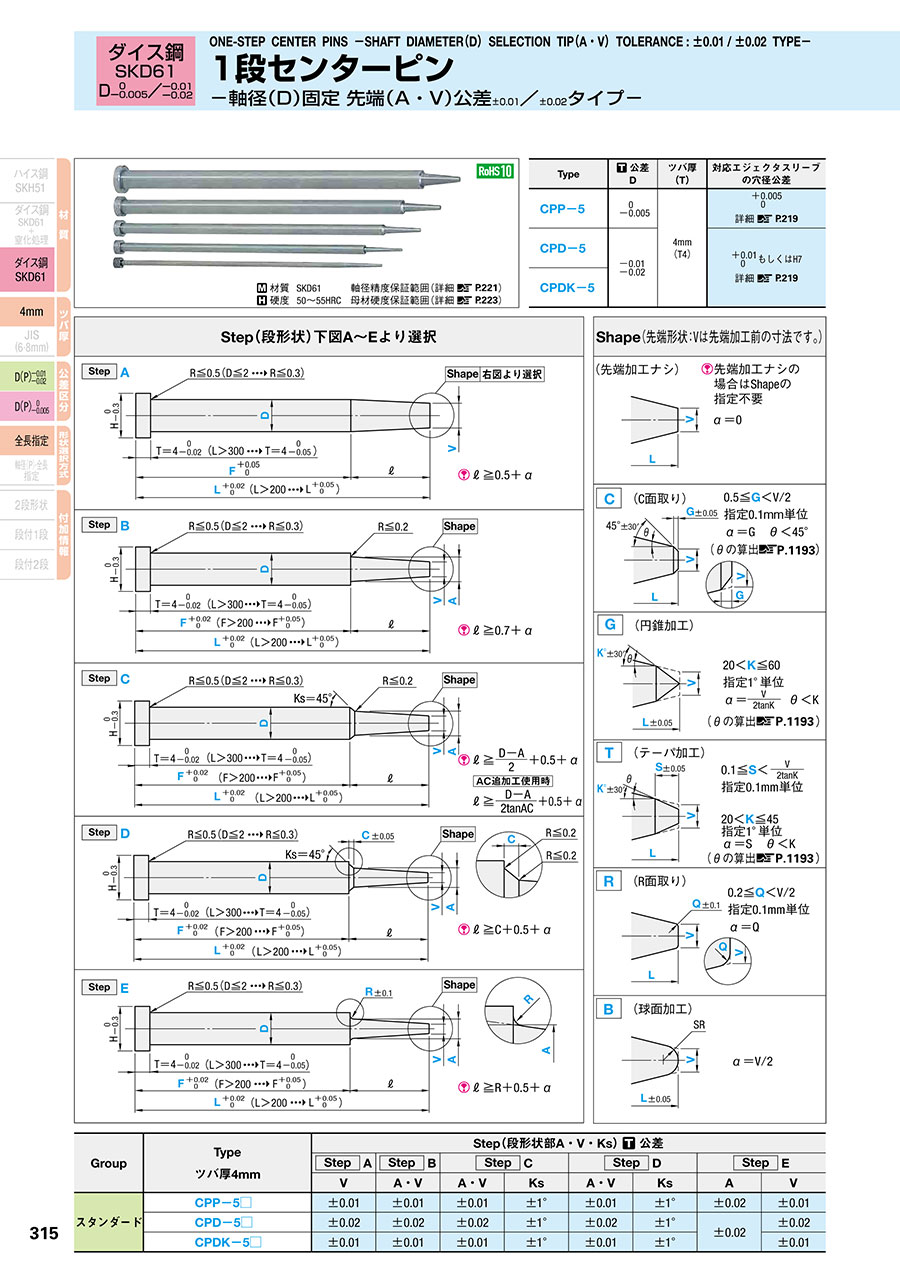

1段センターピン -ダイス鋼SKD61/軸径(D)固定タイプ-
未確定：候補が1,350型番あります。
商品情報
外形図・製品仕様
| Type | 公差 D | ツバ厚 （T） | 対応エジェクタスリーブの穴径公差 |
|---|---|---|---|
| CPP-5 | 0 -0.005 | 4mm （T4） | +0.005/0 詳細 P.219 |
| CPD-5 | -0.01 -0.02 | +0.01/0 もしくはH7 詳細 P.219 | |
| CPDK-5 |
軸径精度保証範囲（詳細 P.221）
母材硬度保証範囲（詳細 P.223）
材質 SKD61
硬度 50～55HRC
規格表
| Group | Type ツバ厚4mm | Step（段形状部A・V・Ks） 公差 | |||||||
|---|---|---|---|---|---|---|---|---|---|
| Step A | Step B | Step C | Step D | Step E | |||||
| V | A・V | A・V | Ks | A・V | Ks | A | V | ||
| スタンダード | CPP-5□ | ±0.01 | ±0.01 | ±0.01 | ±1° | ±0.01 | ±1° | ±0.02 | ±0.01 |
| CPD-5□ | ±0.02 | ±0.02 | ±0.02 | ±1° | ±0.02 | ±1° | ±0.02 | ±0.02 | |
| CPDK-5□ | ±0.01 | ±0.01 | ±0.01 | ±1° | ±0.01 | ±1° | ±0.01 | ||
| H | 型 式 | 指定0.01mm単位 | 0.1mm単位 | ℓmax. | ||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Type | Step | Shape | D | L | F | A | Vmin. | C・R | ||
| 3 | CPP-5 CPD-5 CPDK-5 | A B C D E | 先端加工ナシの場合は指定不要 C G T R B | 1.5 | 70.00～200.00 | F≧50.00 | D＞A≧V
| 0.50 |
| 20 |
| 4 | 2 | 70.00～250.00 | 0.70 | 25 | ||||||
| 5 | 2.5 | 30 | ||||||||
| 6 | 3 | 70.00～300.00 | 1.00 | 35 | ||||||
| 7 | 3.5 | 40 | ||||||||
| 4 | 45 | |||||||||
| 8 | 4.5 | 1.50 | 50 | |||||||
| 5 | 70.00～500.00 | |||||||||
| 9 | 5.5 | 2.00 | ||||||||
| 6 | ||||||||||
| 10 | 6.5 | |||||||||
| 7 | ||||||||||
| 11 | 8 | |||||||||
| 15 | 10 | |||||||||
| 17 | 12 | |||||||||
| ℓmin.は規格図参照 | ||||||||||
注文例
出荷日
追加工
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
詳細情報
基本情報
ダイス鋼SKD61・軸径（D）固定タイプの1段センターピンです。
