1段センターピン -ハイス鋼SKH51/軸径(D)固定/軸径公差-0.01_-0.02タイプ-
- 通常単価(税別)
- -
- 税込単価
- -
ハイス鋼SKH51・軸径（D）固定・軸径公差-0.01_-0.02タイプの1段...
詳細情報を確認する- 材質
- SKH51
- 表面処理
- なし
- 軸径公差
- -0.01/-0.02
- 形状
- 1段
- 対応スリーブ穴径公差
- +0.01/0もしくはH7
- 冷却穴の有無
- 無
未確定：候補が3,024型番あります。
商品情報

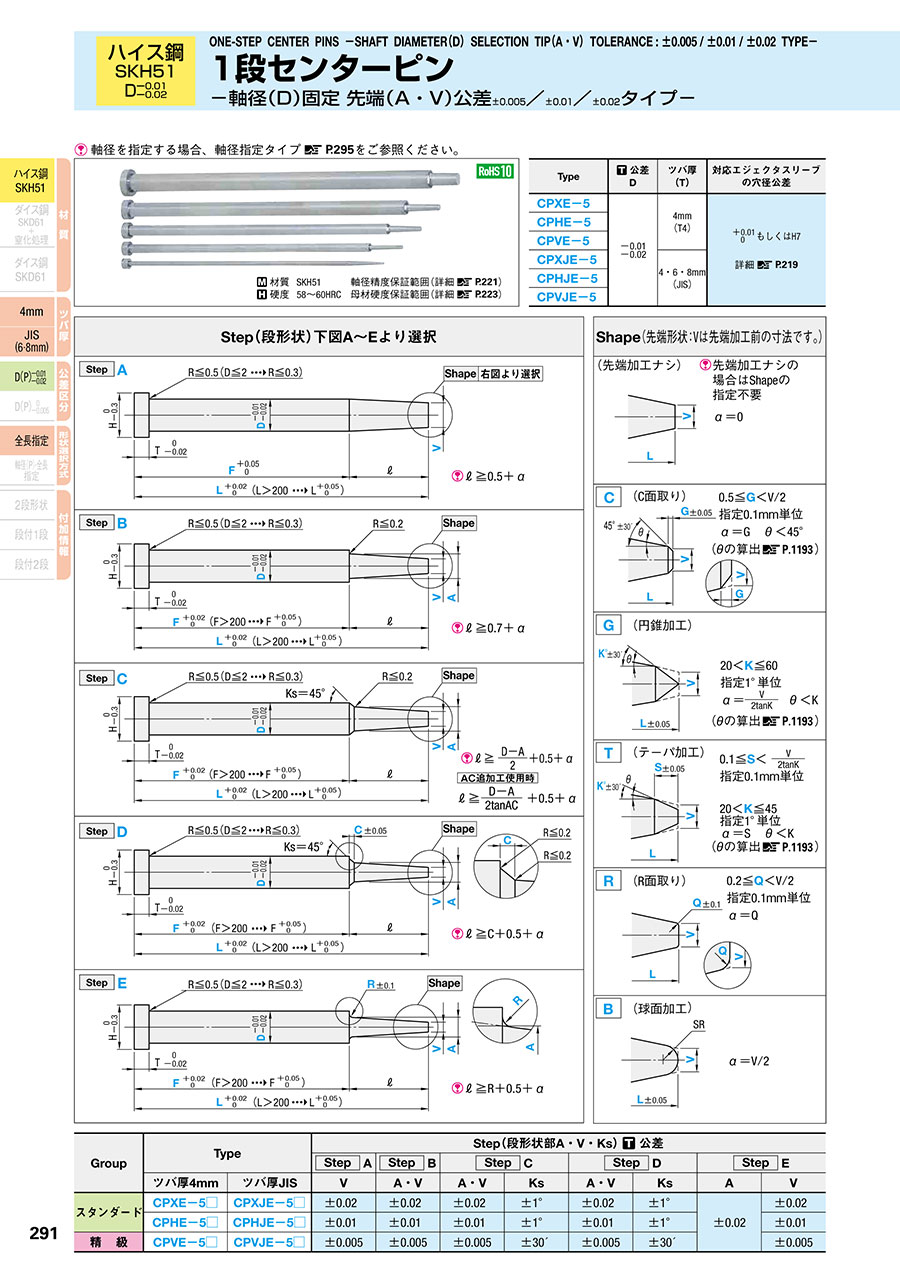

外形図・製品仕様
| Type | 公差 D | ツバ厚 （T） | 対応エジェクタスリーブの穴径公差 |
|---|---|---|---|
| CPXE-5 | -0.01 -0.02 | 4mm （T4） | +0.01 0 もしくはH7 詳細 P.219 |
| CPHE-5 | |||
| CPVE-5 | |||
| CPXJE-5 | 4・6・8mm （JIS） | ||
| CPHJE-5 | |||
| CPVJE-5 |
軸径精度保証範囲（詳細 P.221）
母材硬度保証範囲（詳細 P.223）
材質 SKH51
硬度 58～60HRC
規格表
| Group | Type | Step（段形状部A・V・Ks） 公差 | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Step A | Step B | Step C | Step D | Step E | ||||||
| ツバ厚4mm | ツバ厚JIS | V | A・V | A・V | Ks | A・V | Ks | A | V | |
| スタンダード | CPXE-5□ | CPXJE-5□ | ±0.02 | ±0.02 | ±0.02 | ±1° | ±0.02 | ±1° | ±0.02 | ±0.02 |
| CPHE-5□ | CPHJE-5□ | ±0.01 | ±0.01 | ±0.01 | ±1° | ±0.01 | ±1° | ±0.01 | ||
| 精 級 | CPVE-5□ | CPVJE-5□ | ±0.005 | ±0.005 | ±0.005 | ±30´ | ±0.005 | ±30´ | ±0.005 | |
| ツバ厚4mm | ツバ厚JIS | 型 式 | 指定0.01mm単位 | 0.1mm単位 | ℓmax. | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Type | Step | Shape | D | |||||||||||
| H | T | H | T | L | F | A | Vmin. | C・R | ||||||
| ツバ厚4mm | ツバ厚JIS | |||||||||||||
| 3 | 4 | 3 | 4 | CPXE-5 CPHE-5 CPVE-5 | CPXJE-5 CPHJE-5 CPVJE-5 | A B C D E | 先端加工ナシの場合は指定不要 C G T R B | 1 | 70.00～200.00 | F≧50.00 | D＞A≧V
| 0.50 |
| 15 |
| 1.5 | 70.00～250.00 | 20 | ||||||||||||
| 4 | 4 | 2 | 0.70 | 25 | ||||||||||
| 5 | 5 | 2.5 | 30 | |||||||||||
| 6 | 6 | 3 | 70.00～300.00 | 1.00 | 35 | |||||||||
| 7 | 7 | 3.5 | 40 | |||||||||||
| 8 | 6 | 4 | 45 | |||||||||||
| 8 | 4.5 | 1.50 | 50 | |||||||||||
| 9 | 5 | 70.00～350.00 | ||||||||||||
| 9 | 5.5 | 2.00 | ||||||||||||
| 10 | 6 | |||||||||||||
| 10 | 11 | 6.5 | ||||||||||||
| 7 | ||||||||||||||
| 11 | 13 | 8 | 8 | |||||||||||
| 14 | 14 | 9 | ||||||||||||
| 15 | 15 | 10 | ||||||||||||
| 17 | 17 | 12 | ||||||||||||
| Step EはD≧1.5 ℓmin.は規格図参照 | ||||||||||||||
注文例
出荷日
追加工
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
カタログ
商品担当おすすめ
ミスミ
ストレートエジェクタスリーブ&１段センターピンセット -SKD61+窒化/穴(軸)径･全長指定-
ダイス鋼SKD61+窒化・穴(軸)径･全長指定タイプのストレートエジェクタスリーブ&１段センターピンセットです。
1段センターピン -ハイス鋼SKH51/軸径(D)固定/軸径公差-0.01_-0.02タイプ-のレビュー
精度
4
4.02021/09/19
スリ−ブ仕様の時には
こちらでセンタ−ピンは作成せずに
すむので
非常に便利です
0人が参考にしています。
センタ−
4
4.02021/02/11
ZP部にこちらの
段付きピン設置して
平行にスプ−ルがぬけるように
さいくします
0人が参考にしています。
修理
4
4.02020/06/13
今回修理にて
購入しました
径で0.02加工してほしいとこ
ことでしたが
新作したほうが確実なため
0人が参考にしています。
スプルー直下エジェクターピンとして流用
5
5.02019/12/17
スプルーロックが弱い時、ロックの強化はアンダーカットを大きくしていました。それだと金型に加工が必要だし離型時の樹脂カス発...もっと読む
0人が参考にしています。
成型品がボス形状の金型部品として使用
4
4.02019/11/29
センターピンはスリーブピンとの交差が重要で組み合わせが悪いと上手く動かなくなってしまうことがあるが、長年に渡って多くの本...もっと読む
0人が参考にしています。
