1段センターピン -ハイス鋼SKH51/軸径(P)0.01㎜指定/軸径公差0_-0.005タイプ-
- 通常単価(税別)
- -
- 税込単価
- -
ハイス鋼SKH51・軸径（P）0.01mm指定・軸径公差0_-0.005タイプ...
詳細情報を確認する未確定：候補が1,816型番あります。
商品情報
外形図・製品仕様
| Type | 公差 P | ツバ厚 （T） | 対応エジェクタスリーブの穴径公差 |
|---|---|---|---|
| CPHG-5 | 0 -0.005 | 4mm （T4） | +0.005 0 軸径公差 0/-0.005 のセンターピンに V寸公差+0.01/0 およびH7のエジェクタスリーブははめあい部が長く、 組合わせには不適ですのでご注意ください。 詳細P.219 |
| CPVG-5 | |||
| CPHJG-5 | 4・6・8mm （JIS） | ||
| CPVJG-5 |
軸径精度保証範囲（詳細 P.221）
母材硬度保証範囲（詳細 P.223）
材質 SKH51
硬度 58～60HRC
規格表
| Group | Type | Step（段形状部A・V・Ks） 公差 | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Step A | Step B | Step C | Step D | Step E | ||||||
| ツバ厚4mm | ツバ厚JIS | V | A・V | A・V | Ks | A・V | Ks | A | V | |
| スタンダード | CPHG-5□ | CPHJG-5□ | ±0.01 | ±0.01 | ±0.01 | ±1° | ±0.01 | ±1° | ±0.02 | ±0.01 |
| 精 級 | CPVG-5□ | CPVJG-5□ | ±0.005 | ±0.005 | ±0.005 | ±30´ | ±0.005 | ±30´ | ±0.005 | |
| ツバ厚4mm | ツバ厚JIS | 型 式 | 指定0.01mm単位 | 0.1mm単位 | ℓmax. | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Type | Step | Shape | No. | ||||||||||||
| H | T | H | T | L | P | F | A | Vmin. | C・R | ||||||
| ツバ厚4mm | ツバ厚JIS | ||||||||||||||
| 3 | 4 | 3 | 4 | CPHG-5 CPVG-5 | CPHJG-5 CPVJG-5 | A B C D E | 先端加工ナシの場合は指定不要 C G T R B | 1 | 70.00～150.00 | 0.80～0.89 | F≧50.00 | P＞A≧V
| 0.50 |
| 15 |
| 70.00～200.00 | 0.90～0.99 | ||||||||||||||
| 1.5 | 70.00～250.00 | 1.00～1.49 | 20 | ||||||||||||
| 4 | 4 | 2 | 70.00～300.00 | 1.50～1.99 | 0.70 | 25 | |||||||||
| 5 | 5 | 2.5 | 2.00～2.49 | 30 | |||||||||||
| 6 | 6 | 3 | 70.00～300.00 | 2.50～2.99 | 1.00 | 35 | |||||||||
| 7 | 7 | 3.5 | 3.00～3.49 | 40 | |||||||||||
| 8 | 6 | 4 | 3.50～3.99 | 45 | |||||||||||
| 8 | 4.5 | 4.00～4.49 | 1.50 | 50 | |||||||||||
| 9 | 5 | 70.00～350.00 | 4.50～4.99 | ||||||||||||
| 9 | 5.5 | 5.00～5.49 | 2.00 | ||||||||||||
| 10 | 6 | 5.50～5.99 | |||||||||||||
| 10 | 11 | 6.5 | 6.00～6.49 | ||||||||||||
| 7 | 6.50～6.99 | ||||||||||||||
| 11 | 13 | 8 | 8 | 7.00～7.99 | |||||||||||
| 15 | 15 | 10 | 8.00～9.99 | ||||||||||||
| 17 | 17 | 12 | 10.00～11.99 | ||||||||||||
| Shape C・G・T・R・BはNo.1.5（P≧1.00）～ Step EはNo.1.5（P≧1.10）～ ℓmin.は規格図参照 | |||||||||||||||
注文例
出荷日
追加工
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |

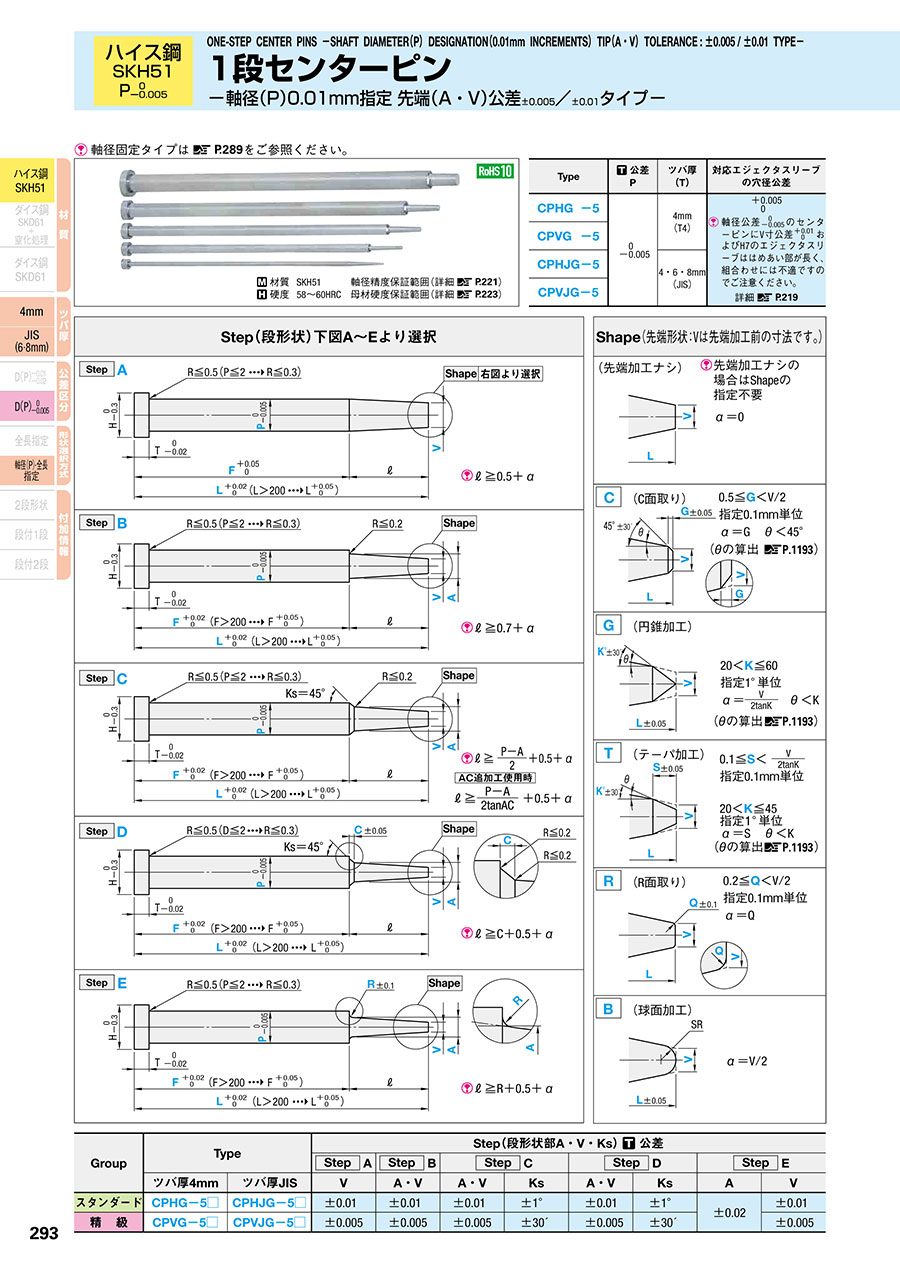

カタログ
1段センターピン -ハイス鋼SKH51/軸径(P)0.01㎜指定/軸径公差0_-0.005タイプ-のレビュー
センタ－
4
4.02022/05/07
精度面がばつぐんで
スリ－ブと兼用して
購入します
問題でたことがないです
0人が参考にしています。
ディスペンサー内部のピン
5
5.02022/01/11
ディスペンサー内部のピンとして使用する為にリピート購入しました。
0人が参考にしています。
金型部品
5
5.02021/01/14
いつも利用させて頂いております。
寸法も細かく指定できるため、重宝しております。
0人が参考にしています。
ボス
4
4.02019/11/27
ボス機構部の形状に
よく利用しております
外周部スリ−ブでついて
中はこのセンタ−ピン使います
0人が参考にしています。
