先端加工ストレートセンターピン -ダイス鋼SKD61+窒化/軸径(D)固定タイプ-

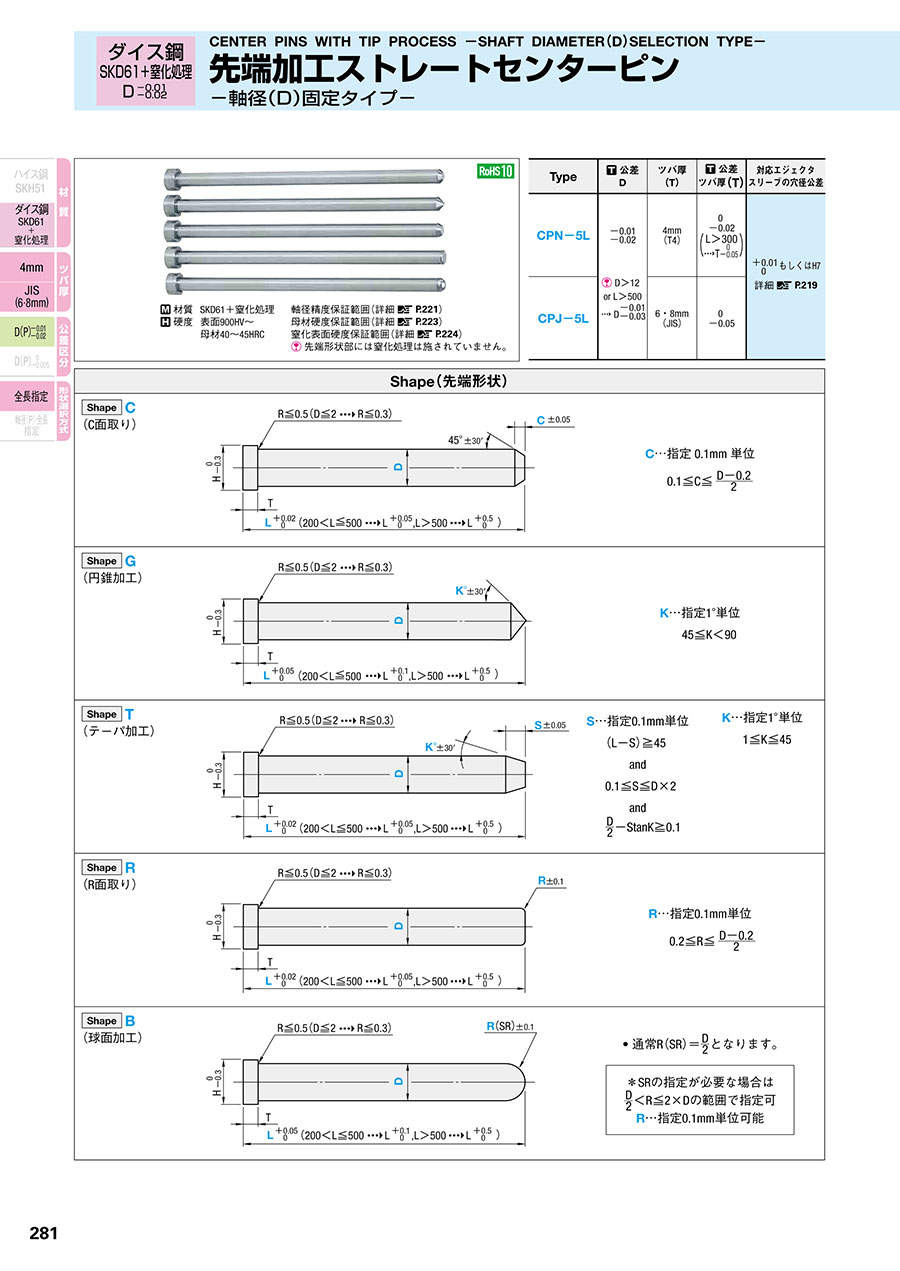

カタログ |P.281

4.1

平均満足度4.1

この商品のレビューをみる（6件）

通常単価(税別): -

税込単価: -

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

先端加工ストレートセンターピン -ハイス鋼SKH51/軸径(P)0.01㎜指定タイプ-

4.5

通常出荷日：3 日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

先端加工ストレートセンターピン -ダイス鋼SKD61+窒化/軸径(P)0.1mm指定タイプ-

通常出荷日：3 日目

ダイス鋼SKD61+窒化・軸径（D）固定タイプの先端加工ストレートセンターピン...

詳細情報を確認する

材質
SKD61
表面処理
窒化処理
冷却穴の有無
無
対応エジェクタスリーブ内径公差
+0.01/0 or H7

ご注意

【仕様変更】ナンバリングの追加工NHCとNHNについて、方向区別のしにくい数字をアンダーライン付きの仕様に変更致します。3月1日の生産分から順次変更となります。

無料3D-CADライブラリー申し込み受付中

未確定：候補が135型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図・製品仕様

Type	公差 D	ツバ厚（T）	公差ツバ厚（T）	対応エジェクタスリーブの穴径公差
CPN-5L	-0.01 -0.02	4mm （T4）	0 -0.02	+0.01 0 もしくはH7 詳細 P.219
CPJ-5L	D＞12 or L＞500 D -0.01 -0.03	6・8mm （JIS）	0 -0.05	+0.01 0 もしくはH7 詳細 P.219

材質	SKD61+窒化処理
硬度	表面900HV～
	母材40～45HRC

軸径精度保証範囲（詳細 P.221）
母材硬度保証範囲（詳細 P.223）
窒化表面硬度保証範囲（詳細 P.224）
先端形状部には窒化処理は施されていません。

規格表

ツバ厚 4mm		ツバ厚 JIS		型式				L 指定0.01mm 単位	L 指定 0.01mm単位（L＞500 0.1mm単位）	Shape （先端寸法）
H	T	H	T	Type		Shape	D	L 指定0.01mm 単位	L 指定 0.01mm単位（L＞500 0.1mm単位）
H	T	H	T	ツバ厚 4mm	ツバ厚 JIS	Shape	D	CPN-5L	CPJ-5L
3	4	-	-	CPN-5L	-	C G T R B	1.5	50.00～250.00	-
4							2	50.00～400.00			Shape	C	C	・・・指定0.1mm単位
5							2.5	50.00～400.00
6							3	50.00～400.00			Shape	G	K	・・・指定1°単位
7							3.5
7		8	6		CPJ-5L		4		50.00～500.00		Shape	T	S	・・・指定0.1mm単位
8		8					4.5						K	・・・指定1°単位
8		9					5	50.00～500.00
9		9					5.5	50.00～500.00			Shape	R	R	・・・指定0.1mm単位
9		10					6	50.00～500.00	50.00～600.00
10		11					6.5				Shape	B		通常R（SR）＝となります。
10		11					7						（R	・・・指定0.1mm単位可能）
11		13	8				8
15		15					10			加工限界は規格図参照
17		17					12	50.00～500.00	50.00～700.00
-	-	20		-			15	-
-	-	21		-			16	-

注文例

出荷日

追加工

P.276

型番リスト

表示件数

型番

CPJ-5LB4-[50-500/0.01]

CPJ-5LB4.5-[50-500/0.01]

CPJ-5LB5-[50-500/0.01]

CPJ-5LB5.5-[50-500/0.01]

CPJ-5LB6-[50-600/0.01]

CPJ-5LB6.5-[50-600/0.01]

CPJ-5LB7-[50-600/0.01]

CPJ-5LB8-[50-600/0.01]

CPJ-5LB10-[50-600/0.01]

CPJ-5LB12-[50-700/0.01]

CPJ-5LB15-[50-700/0.01]

CPJ-5LB16-[50-700/0.01]

CPJ-5LC4-[50-500/0.01]-C[0.1-1.9/0.1]

CPJ-5LC4.5-[50-500/0.01]-C[0.1-2.1/0.1]

CPJ-5LC5-[50-500/0.01]-C[0.1-2.4/0.1]

CPJ-5LC5.5-[50-500/0.01]-C[0.1-2.6/0.1]

CPJ-5LC6-[50-600/0.01]-C[0.1-2.9/0.1]

CPJ-5LC6.5-[50-600/0.01]-C[0.1-3.1/0.1]

CPJ-5LC7-[50-600/0.01]-C[0.1-3.4/0.1]

CPJ-5LC8-[50-600/0.01]-C[0.1-3.9/0.1]

CPJ-5LC10-[50-600/0.01]-C[0.1-4.9/0.1]

CPJ-5LC12-[50-700/0.01]-C[0.1-5.9/0.1]

CPJ-5LC15-[50-700/0.01]-C[0.1-7.4/0.1]

CPJ-5LC16-[50-700/0.01]-C[0.1-7.9/0.1]

CPJ-5LG4-[50-500/0.01]-K[45-89/1]

CPJ-5LG4.5-[50-500/0.01]-K[45-89/1]

CPJ-5LG5-[50-500/0.01]-K[45-89/1]

CPJ-5LG5.5-[50-500/0.01]-K[45-89/1]

CPJ-5LG6-[50-600/0.01]-K[45-89/1]

CPJ-5LG6.5-[50-600/0.01]-K[45-89/1]

CPJ-5LG7-[50-600/0.01]-K[1-45/1]

CPJ-5LG8-[50-600/0.01]-K[45-89/1]

CPJ-5LG10-[50-600/0.01]-K[45-89/1]

CPJ-5LG12-[50-700/0.01]-K[45-89/1]

CPJ-5LG15-[50-700/0.01]-K[45-89/1]

CPJ-5LG16-[50-700/0.01]-K[45-89/1]

CPJ-5LR4-[50-500/0.01]-R[0.2-1.9/0.1]

CPJ-5LR4.5-[50-500/0.01]-R[0.2-2.1/0.1]

CPJ-5LR5-[50-500/0.01]-R[0.2-2.4/0.1]

CPJ-5LR5.5-[50-500/0.01]-R[0.2-2.6/0.1]

CPJ-5LR6-[50-600/0.01]-R[0.2-2.9/0.1]

CPJ-5LR6.5-[50-600/0.01]-R[0.2-3.1/0.1]

CPJ-5LR7-[50-600/0.01]-R[0.2-3.4/0.1]

CPJ-5LR8-[50-600/0.01]-R[0.2-3.9/0.1]

CPJ-5LR10-[50-600/0.01]-R[0.2-4.9/0.1]

CPJ-5LR12-[50-700/0.01]-R[0.2-5.9/0.1]

CPJ-5LR15-[50-700/0.01]-R[0.2-7.4/0.1]

CPJ-5LR16-[50-700/0.01]-R[0.2-7.9/0.1]

CPJ-5LT4-[50-500/0.01]-S[0.1-8/0.1]-K[1-45/1]

CPJ-5LT4.5-[50-500/0.01]-S[0.1-9/0.1]-K[1-45/1]

CPJ-5LT5-[50-500/0.01]-S[0.1-10/0.1]-K[1-45/1]

CPJ-5LT5.5-[50-500/0.01]-S[0.1-11/0.1]-K[1-45/1]

CPJ-5LT6-[50-600/0.01]-S[0.1-12/0.1]-K[1-45/1]

CPJ-5LT6.5-[50-600/0.01]-S[0.1-13/0.1]-K[1-45/1]

CPJ-5LT7-[50-600/0.01]-S[0.1-14/0.1]-K[1-45/1]

CPJ-5LT8-[50-600/0.01]-S[0.1-16/0.1]-K[1-45/1]

CPJ-5LT10-[50-600/0.01]-S[0.1-20/0.1]-K[1-45/1]

CPJ-5LT12-[50-700/0.01]-S[0.1-24/0.1]-K[1-45/1]

CPJ-5LT15-[50-700/0.01]-S[0.1-30/0.1]-K[1-45/1]

CPJ-5LT16-[50-700/0.01]-S[0.1-32/0.1]-K[1-45/1]

ツバ厚

軸径公差

D/P（軸径）

(mm)

先端形状

C(先端C面取り幅)

(mm)

K(テーパ角度)

(°)

L(全長)

(mm)

R(先端R面取り)

(mm)

S(先端テーパ幅)

(mm)

RoHS?

最小発注数量

6mm(JIS)	-0.01/-0.02	4	B	-	-	50 ～ 500	-	-	10	1個
6mm(JIS)	-0.01/-0.02	4.5	B	-	-	50 ～ 500	-	-	10	1個
6mm(JIS)	-0.01/-0.02	5	B	-	-	50 ～ 500	-	-	10	1個
6mm(JIS)	-0.01/-0.02	5.5	B	-	-	50 ～ 500	-	-	10	1個
6mm(JIS)	-0.01/-0.02(代表公差)	6	B	-	-	50 ～ 600	-	-	10	1個
6mm(JIS)	-0.01/-0.02(代表公差)	6.5	B	-	-	50 ～ 600	-	-	10	1個
6mm(JIS)	-0.01/-0.02(代表公差)	7	B	-	-	50 ～ 600	-	-	10	1個
8mm(JIS)	-0.01/-0.02(代表公差)	8	B	-	-	50 ～ 600	-	-	10	1個
8mm(JIS)	-0.01/-0.02(代表公差)	10	B	-	-	50 ～ 600	-	-	10	1個
8mm(JIS)	-0.01/-0.02(代表公差)	12	B	-	-	50 ～ 700	-	-	10	1個
8mm(JIS)	-0.01/-0.02(代表公差)	15	B	-	-	50 ～ 700	-	-	10	1個
8mm(JIS)	-0.01/-0.02(代表公差)	16	B	-	-	50 ～ 700	-	-	10	1個
6mm(JIS)	-0.01/-0.02	4	C	0.1 ～ 1.9	-	50 ～ 500	-	-	10	1個
6mm(JIS)	-0.01/-0.02	4.5	C	0.1 ～ 2.1	-	50 ～ 500	-	-	10	1個
6mm(JIS)	-0.01/-0.02	5	C	0.1 ～ 2.4	-	50 ～ 500	-	-	10	1個
6mm(JIS)	-0.01/-0.02	5.5	C	0.1 ～ 2.6	-	50 ～ 500	-	-	10	1個
6mm(JIS)	-0.01/-0.02(代表公差)	6	C	0.1 ～ 2.9	-	50 ～ 600	-	-	10	1個
6mm(JIS)	-0.01/-0.02(代表公差)	6.5	C	0.1 ～ 3.1	-	50 ～ 600	-	-	10	1個
6mm(JIS)	-0.01/-0.02(代表公差)	7	C	0.1 ～ 3.4	-	50 ～ 600	-	-	10	1個
8mm(JIS)	-0.01/-0.02(代表公差)	8	C	0.1 ～ 3.9	-	50 ～ 600	-	-	10	1個
8mm(JIS)	-0.01/-0.02(代表公差)	10	C	0.1 ～ 4.9	-	50 ～ 600	-	-	10	1個
8mm(JIS)	-0.01/-0.02(代表公差)	12	C	0.1 ～ 5.9	-	50 ～ 700	-	-	10	1個
8mm(JIS)	-0.01/-0.02(代表公差)	15	C	0.1 ～ 7.4	-	50 ～ 700	-	-	10	1個
8mm(JIS)	-0.01/-0.02(代表公差)	16	C	0.1 ～ 7.9	-	50 ～ 700	-	-	10	1個
6mm(JIS)	-0.01/-0.02	4	G	-	45 ～ 89	50 ～ 500	-	-	10	1個
6mm(JIS)	-0.01/-0.02	4.5	G	-	45 ～ 89	50 ～ 500	-	-	10	1個
6mm(JIS)	-0.01/-0.02	5	G	-	45 ～ 89	50 ～ 500	-	-	10	1個
6mm(JIS)	-0.01/-0.02	5.5	G	-	45 ～ 89	50 ～ 500	-	-	10	1個
6mm(JIS)	-0.01/-0.02(代表公差)	6	G	-	45 ～ 89	50 ～ 600	-	-	10	1個
6mm(JIS)	-0.01/-0.02(代表公差)	6.5	G	-	45 ～ 89	50 ～ 600	-	-	10	1個
6mm(JIS)	-0.01/-0.02(代表公差)	7	G	-	1 ～ 45	50 ～ 600	-	-	10	1個
8mm(JIS)	-0.01/-0.02(代表公差)	8	G	-	45 ～ 89	50 ～ 600	-	-	10	1個
8mm(JIS)	-0.01/-0.02(代表公差)	10	G	-	45 ～ 89	50 ～ 600	-	-	10	1個
8mm(JIS)	-0.01/-0.02(代表公差)	12	G	-	45 ～ 89	50 ～ 700	-	-	10	1個
8mm(JIS)	-0.01/-0.02(代表公差)	15	G	-	45 ～ 89	50 ～ 700	-	-	10	1個
8mm(JIS)	-0.01/-0.02(代表公差)	16	G	-	45 ～ 89	50 ～ 700	-	-	10	1個
6mm(JIS)	-0.01/-0.02	4	R	-	-	50 ～ 500	0.2 ～ 1.9	-	10	1個
6mm(JIS)	-0.01/-0.02	4.5	R	-	-	50 ～ 500	0.2 ～ 2.1	-	10	1個
6mm(JIS)	-0.01/-0.02	5	R	-	-	50 ～ 500	0.2 ～ 2.4	-	10	1個
6mm(JIS)	-0.01/-0.02	5.5	R	-	-	50 ～ 500	0.2 ～ 2.6	-	10	1個
6mm(JIS)	-0.01/-0.02(代表公差)	6	R	-	-	50 ～ 600	0.2 ～ 2.9	-	10	1個
6mm(JIS)	-0.01/-0.02(代表公差)	6.5	R	-	-	50 ～ 600	0.2 ～ 3.1	-	10	1個
6mm(JIS)	-0.01/-0.02(代表公差)	7	R	-	-	50 ～ 600	0.2 ～ 3.4	-	10	1個
8mm(JIS)	-0.01/-0.02(代表公差)	8	R	-	-	50 ～ 600	0.2 ～ 3.9	-	10	1個
8mm(JIS)	-0.01/-0.02(代表公差)	10	R	-	-	50 ～ 600	0.2 ～ 4.9	-	10	1個
8mm(JIS)	-0.01/-0.02(代表公差)	12	R	-	-	50 ～ 700	0.2 ～ 5.9	-	10	1個
8mm(JIS)	-0.01/-0.02(代表公差)	15	R	-	-	50 ～ 700	0.2 ～ 7.4	-	10	1個
8mm(JIS)	-0.01/-0.02(代表公差)	16	R	-	-	50 ～ 700	0.2 ～ 7.9	-	10	1個
6mm(JIS)	-0.01/-0.02	4	T	-	1 ～ 45	50 ～ 500	-	0.1 ～ 8	10	1個
6mm(JIS)	-0.01/-0.02	4.5	T	-	1 ～ 45	50 ～ 500	-	0.1 ～ 9	10	1個
6mm(JIS)	-0.01/-0.02	5	T	-	1 ～ 45	50 ～ 500	-	0.1 ～ 10	10	1個
6mm(JIS)	-0.01/-0.02	5.5	T	-	1 ～ 45	50 ～ 500	-	0.1 ～ 11	10	1個
6mm(JIS)	-0.01/-0.02(代表公差)	6	T	-	1 ～ 45	50 ～ 600	-	0.1 ～ 12	10	1個
6mm(JIS)	-0.01/-0.02(代表公差)	6.5	T	-	1 ～ 45	50 ～ 600	-	0.1 ～ 13	10	1個
6mm(JIS)	-0.01/-0.02(代表公差)	7	T	-	1 ～ 45	50 ～ 600	-	0.1 ～ 14	10	1個
8mm(JIS)	-0.01/-0.02(代表公差)	8	T	-	1 ～ 45	50 ～ 600	-	0.1 ～ 16	10	1個
8mm(JIS)	-0.01/-0.02(代表公差)	10	T	-	1 ～ 45	50 ～ 600	-	0.1 ～ 20	10	1個
8mm(JIS)	-0.01/-0.02(代表公差)	12	T	-	1 ～ 45	50 ～ 700	-	0.1 ～ 24	10	1個
8mm(JIS)	-0.01/-0.02(代表公差)	15	T	-	1 ～ 45	50 ～ 700	-	0.1 ～ 30	10	1個
8mm(JIS)	-0.01/-0.02(代表公差)	16	T	-	1 ～ 45	50 ～ 700	-	0.1 ～ 32	10	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目

基本情報

基本情報

ダイス鋼SKD61+窒化・軸径（D）固定タイプの先端加工ストレートセンターピンです。

ご注意

【仕様変更】ナンバリングの追加工NHCとNHNについて、方向区別のしにくい数字をアンダーライン付きの仕様に変更致します。3月1日の生産分から順次変更となります。

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

先端加工ストレートセンターピン -ダイス鋼SKD61+窒化/軸径(D)固定タイプ-のレビュー

4.1平均満足度：4.16件のレビュー

星5
17%
星4
83%
星3
0%
星2
0%
星1
0%

プラ型

満足度：5.02022/04/30

超小型成型機のプラスチック金型で、ガイドピンとして使用します。値段やすいですし、ＳＲがあるのがいいです。

0人が参考にしています。

センタ−

満足度：4.02020/12/12

ボス形状の製品にてこちらとスリ−ブセットにて突き出しできます問題はでたことないです

0人が参考にしています。

センタ−

満足度：4.02020/12/12

ボス形状の製品にてこちらとスリ−ブセットにて突き出しできます問題はでたことないです

0人が参考にしています。

プラ型の部品

満足度：4.02020/09/17

プラスチック金型のコアピンに使用しています。以前は生ピンを加工後窒化していましたが、寸法も豊富なので今後はこれを採用...もっと読む

0人が参考にしています。

カラ−

満足度：4.02019/10/25

インサ−ト有りのカラ−形状部ハメコミに適してます寸法も0.01で選定でき交換も可能です

0人が参考にしています。

6件全て見る

この商品を見た人は、こんな商品も見ています

	今見ている商品先端加工ストレートセンターピン -ダイス鋼SKD61+窒化/軸径(D)固定タイプ-	冷却穴付先端加工センターピン -ダイス鋼SKD61+窒化/軸径(D)固定タイプ-	先端加工ストレートセンターピン -ダイス鋼SKD61+窒化/軸径(P)0.1mm指定タイプ-	先端加工ストレートセンターピン -ハイス鋼SKH51/軸径(D)固定タイプ-	先端加工ストレートセンターピン -ハイス鋼SKH51/軸径(P)0.01㎜指定タイプ-	1段センターピン -ダイス鋼SKD61+窒化/軸径(D)固定/軸径公差-0.01_-0.02タイプ-
メーカー	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ
通常価格	-	-	-	-	-	-
通常出荷日	3日目	5日目	3日目	3日目	3日目	3日目
材質	SKD61	SKD61	SKD61	SKH51	SKH51	-
表面処理	窒化処理	窒化処理	窒化処理	なし	なし	-
冷却穴の有無	無	有	無	無	無	-
対応エジェクタスリーブ内径公差	+0.01/0 or H7	+0.01/0 or H7	+0.01/0 or H7	-	-	-

ストレートセンターピンカテゴリの売れ筋ランキング

通常価格、通常出荷日が表示と異なる場合がございます

技術サポート窓口

プラ型用部品技術窓口

商品の仕様・技術のお問い合わせ

Webお問い合わせフォーム

営業時間：9:00～18:00（土曜日・日曜日・祝日は除く）

※お問い合わせフォームは24時間受付しております。

見積もり・発注後最短当日出荷　新規会員登録で2D・3D CADデータを無料でダウンロード

無料で会員登録

閉じる

比較リスト

回答可能（特定物質なし）	関連する各国主要規制に対応しているため、輸出案件等でも安心してご利用いただけます REACH SVHCおよび中国RoHSで規定される物質は、含有が禁止されるものではないため、特定物質には該当せず、回答可能の選択肢に含まれます（報告義務が発生する可能性がございます）・以下の条件に、いずれも該当する商品です　 - chemSHERPA-AI形式での回答が可能　 - 特定物質（一般的な各国主要規制で禁止されている物質）を、閾値を超えて使用していない
回答不可（調査不可/特定物質あり）	各国主要規制に対応していない（または調査不可）のため、輸出案件等でのご利用は推奨いたしません・以下の条件のうち、いずれかに該当する商品です　 - chemSHERPA-AI形式での回答が不可　 - 特定物質（一般的な各国主要規制で禁止されている物質）を、閾値を超えて使用している
調査中	現在調査中です。調査完了まで今しばらくお待ちください・調査中のため、現時点ではchemSHERPA-AI形式での回答ができない商品です

絞り込み条件

chemSHERPA・RoHS

ツバ厚

軸径公差

D/P（軸径）(mm)

先端形状

C(先端C面取り幅)(mm)

K(テーパ角度)(°)

L(全長)(mm)

R(先端R面取り)(mm)

S(先端テーパ幅)(mm)

タイプ

CAD

出荷日

先端加工ストレートセンターピン -ダイス鋼SKD61+窒化/軸径(D)固定タイプ-

ご注意

商品情報

外形図・製品仕様

規格表

注文例

出荷日

追加工

型番リスト

詳細情報

基本情報

ご注意

カタログ

この商品を見た人は、こんな商品も見ています

最近見た商品

ストレートセンターピンカテゴリの売れ筋ランキング

技術サポート窓口

chemSHERPA
