先端加工ストレートセンターピン -ハイス鋼SKH51/軸径(D)固定タイプ-
- 通常単価(税別)
- -
- 税込単価
- -
ハイス鋼SKH51・軸径（D）固定タイプの先端加工ストレートセンターピンです。
詳細情報を確認する未確定：候補が280型番あります。
商品情報

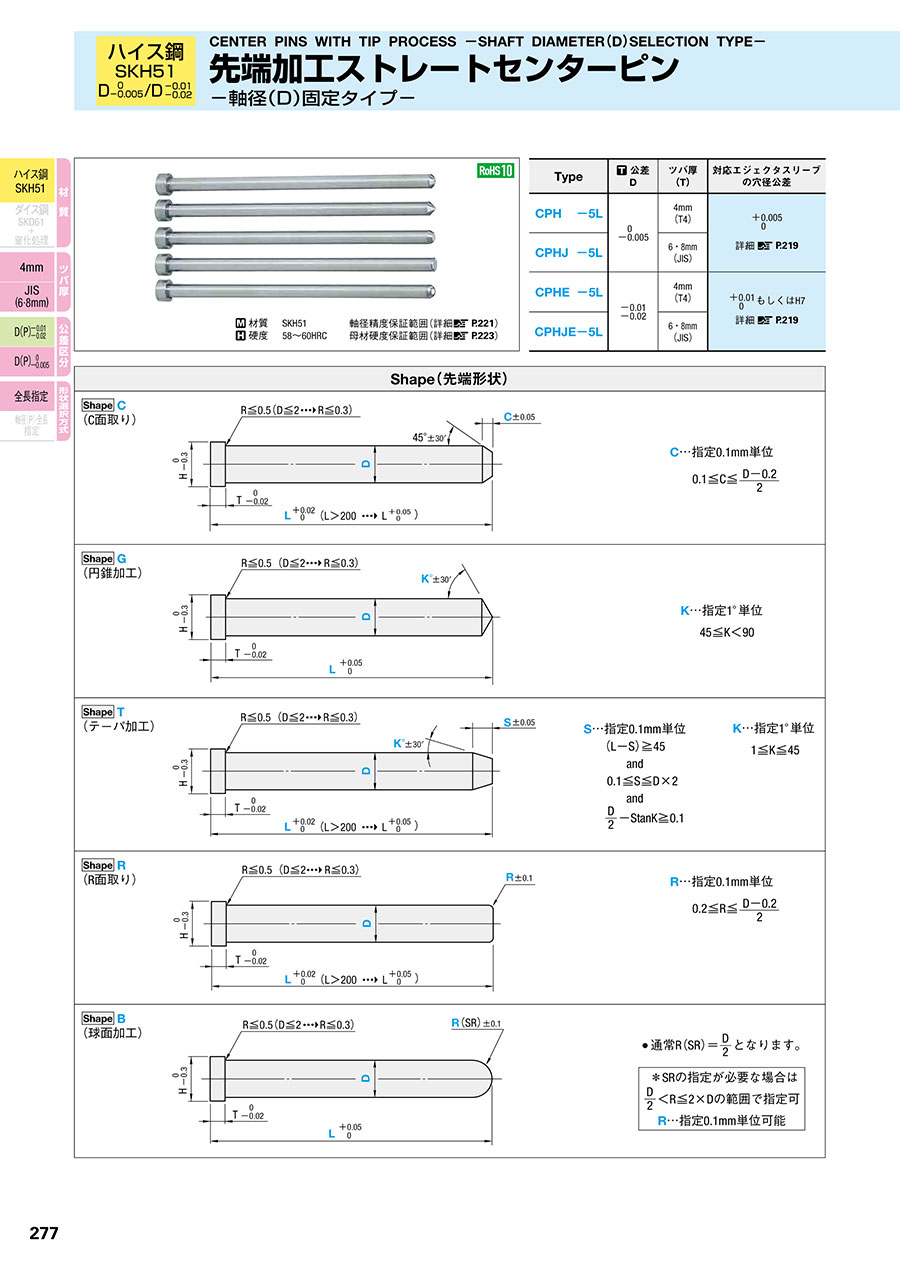

外形図・製品仕様
軸径精度保証範囲（詳細 P.221）
母材硬度保証範囲（詳細 P.223）
規格表
| ツバ厚 4mm | ツバ厚 JIS | 型 式 | L 指定0.01mm 単位 | Shape （先端寸法） | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| H | T | H | T | Type | Shape | D | |||||||
| ツバ厚 4mm | ツバ厚 JIS | ||||||||||||
| 3 | 4 | - | - | CPH-5L CPHE-5L | - | C G T R B | 1 | 50.00～200.00 | |||||
| 1.5 | 50.00～250.00 | Shape | C | C | ・・・指定0.1mm単位 | ||||||||
| 4 | 2 | ||||||||||||
| 5 | 2.5 | Shape | G | K | ・・・指定1°単位 | ||||||||
| 6 | 3 | 50.00～300.00 | |||||||||||
| 7 | 3.5 | Shape | T | S | ・・・指定0.1mm単位 | ||||||||
| 8 | 6 | CPHJ-5L CPHJE-5L | 4 | K | ・・・指定1°単位 | ||||||||
| 8 | 4.5 | ||||||||||||
| 9 | 5 | 50.00～350.00 | Shape | R | R | ・・・指定0.1mm単位 | |||||||
| 9 | 5.5 | ||||||||||||
| 10 | 6 | Shape | B | 通常R（SR）＝ となります。 | |||||||||
| 10 | 11 | 6.5 | （R | ・・・指定0.1mm単位可能） | |||||||||
| 7 | |||||||||||||
| 11 | 13 | 8 | 8 | 加工限界は規格図参照 | |||||||||
| 14 | 14 | 9 | |||||||||||
| 15 | 15 | 10 | |||||||||||
| 17 | 17 | 12 | |||||||||||
注文例
