段付エジェクタスリーブ -SKD61+窒化/同軸度◎0.06/ツバ厚JIS/フリー指定タイプ-

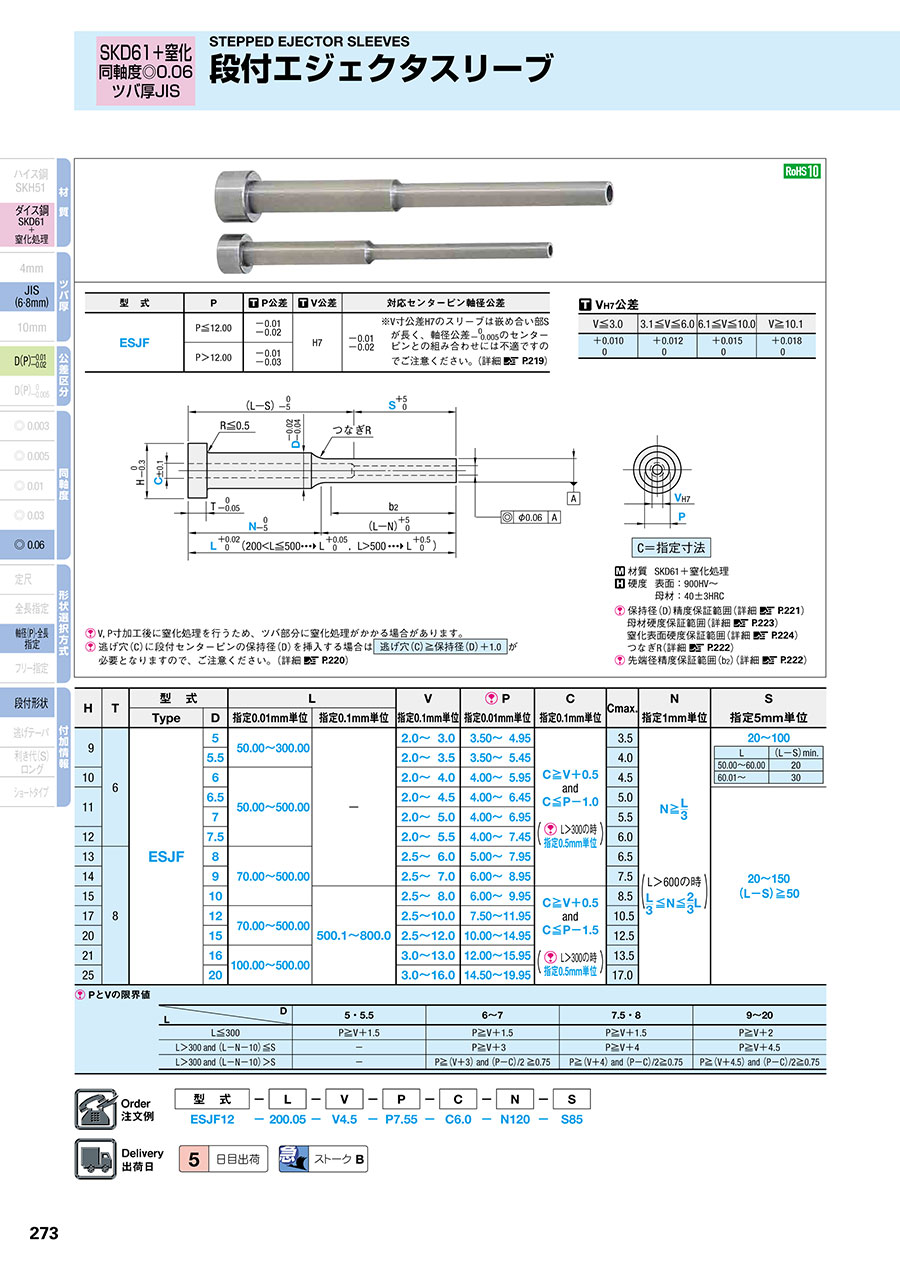

カタログ |P.273

平均満足度5.0

この商品のレビューをみる（1件）

この商品のFAQをみる（1件）

通常単価(税別): -

税込単価: -

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

段付エジェクタスリーブ -SKH51/片肉厚0.6mm～タイプ-

4.5

通常出荷日：3 日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

段付エジェクタスリーブ -SKH51/同軸度◎0.01/片肉厚0.6mm～/S寸ロングタイプ-

通常出荷日：3 日目

ダイス鋼SKD61+窒化・同軸度◎0.06・ツバ厚JIS・フリー指定タイプの段...

詳細情報を確認する

商品構成
スリーブ単体
材質
SKD61
表面処理
窒化処理
同軸度
◎0.06
穴加工方法
リーマ加工
内径公差
H7
逃げテーパ有無
無
軸径公差
-0.01/-0.02

無料3D-CADライブラリー申し込み受付中

未確定：候補が34型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図・製品仕様

V、P寸加工後に窒化処理を行うため、ツバ部分に窒化処理がかかる場合があります。
逃げ穴（C）に段付センターピンの保持径（D）を挿入する場合は段付エジェクタスリーブ -SKD61+窒化/同軸度◎0.06/ツバ厚JIS/フリー指定タイプ- が必要となりますので、ご注意ください。（詳細 P.220）

型式	P	P公差	V公差	対応センターピン軸径公差
ESJF	P≦12.00	-0.01 -0.02	H7	-0.01 -0.02	※ V寸公差H7のスリーブは嵌め合い部Sが長く、軸径公差 0/-0.005のセンターピンとの組み合わせには不適ですのでご注意ください。（詳細 P.219）
ESJF	P＞12.00	-0.01 -0.03	H7	-0.01 -0.02


材質	SKD61+窒化処理
硬度	表面：900HV～
	母材：40±3HRC
保持径（D）精度保証範囲（詳細 P.221）
母材硬度保証範囲（詳細 P.223）
窒化表面硬度保証範囲（詳細 P.224）
つなぎR（詳細 P.222）
先端径精度保証範囲（b2）（詳細 P.222）

V_H7公差

V≦3.0	3.1≦V≦6.0	6.1≦V≦10.0	V≧10.1
+0.010 0	+0.012 0	+0.015 0	+0.018 0

規格表

H	T	型式		L		V 指定0.1mm 単位	P 指定0.01mm 単位	C 指定0.1mm 単位	Cmax.	N 指定1mm単位	S 指定5mm単位
H	T	Type	D	指定0.01mm 単位	指定0.1mm 単位	V 指定0.1mm 単位	P 指定0.01mm 単位	C 指定0.1mm 単位	Cmax.	N 指定1mm単位	S 指定5mm単位
9	6	ESJF	5	50.00 ～ 300.00	-	2.0～3.0	3.50～4.95		3.5
9			5.5	50.00 ～ 300.00		2.0～3.5	3.50～5.45		4.0
10			6	50.00 ～ 500.00		2.0～4.0	4.00～5.95		4.5
11			6.5			2.0～4.5	4.00～6.45		5.0		20～150 （L-S）≧50
11			7			2.0～5.0	4.00～6.95		5.5
12			7.5			2.0～5.5	4.00～7.45		6.0
13	8		8	70.00 ～ 500.00		2.5～6.0	5.00～7.95		6.5
14			9			2.5～7.0	6.00～8.95		7.5
15			10		500.1 ～ 800.0	2.5～8.0	6.00～9.95		8.5
17			12	70.00 ～ 500.00		2.5～10.0	7.50～11.95		10.5
20			15	70.00 ～ 500.00		2.5～12.0	10.00～14.95		12.5
21			16	100.00 ～ 500.00		3.0～13.0	12.00～15.95		13.5
25			20	100.00 ～ 500.00		3.0～16.0	14.50～19.95		17.0
PとVの限界値
		D L			5・5.5	6～7		7.5・8		9～20
		L≦300			P≧V+1.5	P≧V+1.5		P≧V+1.5		P≧V+2
		L＞300 and （L-N-10）≦S			-	P≧V+3		P≧V+4		P≧V+4.5
		L＞300 and （L-N-10）＞S			-	P≧（V+3） and （P-C）/2 ≧0.75		P≧（V+4） and （P-C）/2≧0.75		P≧（V+4.5） and （P-C）/2≧0.75

注文例

出荷日

追加工

P.225

型番リスト

表示件数

型番

ESJF5-[50-300/0.01]-V[2-3/0.1]-P[3.5-4.95/0.01]-C[2.5-3.5/0.1]-N[16-300/1]-S[20-100/5]

ESJF5.5-[50-300/0.01]-V[2-3.5/0.1]-P[3.5-5.45/0.01]-C[2.5-4/0.1]-N[16-300/1]-S[20-100/5]

ESJF6-[50-500/0.01]-V[2-4/0.1]-P[4-5.95/0.01]-C[2.5-4.5/0.1]-N[16-500/1]-S[20-100/5]

ESJF6-[50-500/0.01]-V[2-4/0.1]-P[4-5.95/0.01]-C[2.5-4.5/0.5]-N[16-500/1]-S[20-100/5]

ESJF6.5-[50-500/0.01]-V[2-4.5/0.1]-P[4-6.45/0.01]-C[2.5-5/0.1]-N[16-500/1]-S[20-150/5]

ESJF6.5-[50-500/0.01]-V[2-4.5/0.1]-P[4-6.45/0.01]-C[2.5-5/0.5]-N[16-500/1]-S[20-150/5]

ESJF7-[50-500/0.01]-V[2-5/0.1]-P[4-6.95/0.01]-C[2.5-5.5/0.1]-N[16-500/1]-S[20-150/5]

ESJF7-[50-500/0.01]-V[2-5/0.1]-P[4-6.95/0.01]-C[2.5-5.5/0.5]-N[16-500/1]-S[20-150/5]

ESJF7.5-[50-500/0.01]-V[2-5.5/0.1]-P[4-7.45/0.01]-C[2.5-6/0.1]-N[16-500/1]-S[20-150/5]

ESJF7.5-[50-500/0.01]-V[2-5.5/0.1]-P[4-7.45/0.01]-C[2.5-6/0.5]-N[16-500/1]-S[20-150/5]

ESJF8-[70-500/0.01]-V[2.5-6/0.1]-P[5-7.95/0.01]-C[3-6.5/0.1]-N[26-500/1]-S[20-150/5]

ESJF8-[70-500/0.01]-V[2.5-6/0.1]-P[5-7.95/0.01]-C[3-6.5/0.5]-N[26-500/1]-S[20-150/5]

ESJF9-[70-500/0.01]-V[2.5-7/0.1]-P[6-8.95/0.01]-C[3-7.5/0.1]-N[24-490/1]-S[20-150/5]

ESJF9-[70-500/0.01]-V[2.5-7/0.1]-P[6-8.95/0.01]-C[3-7.5/0.5]-N[24-490/1]-S[20-150/5]

ESJF10-[70-500/0.01]-V[2.5-8/0.1]-P[6-9.95/0.01]-C[3-8.5/0.1]-N[24-590/1]-S[20-150/5]

ESJF10-[70-500/0.01]-V[2.5-8/0.1]-P[6-9.95/0.01]-C[3-8.5/0.5]-N[24-590/1]-S[20-150/5]

ESJF10-[500.1-800/0.1]-V[2.5-8/0.1]-P[6-9.95/0.01]-C[3-8.5/0.1]-N[24-590/1]-S[20-150/5]

ESJF10-[500.1-800/0.1]-V[2.5-8/0.1]-P[6-9.95/0.01]-C[3-8.5/0.5]-N[24-590/1]-S[20-150/5]

ESJF12-[70-500/0.01]-V[2.5-10/0.1]-P[7.5-11.95/0.01]-C[3-10.5/0.1]-N[24-590/1]-S[20-150/5]

ESJF12-[70-500/0.01]-V[2.5-10/0.1]-P[7.5-11.95/0.01]-C[3-10.5/0.5]-N[24-590/1]-S[20-150/5]

ESJF12-[500.1-800/0.1]-V[2.5-10/0.1]-P[7.5-11.95/0.01]-C[3-10.5/0.1]-N[24-590/1]-S[20-150/5]

ESJF12-[500.1-800/0.1]-V[2.5-10/0.1]-P[7.5-11.95/0.01]-C[3-10.5/0.5]-N[24-590/1]-S[20-150/5]

ESJF15-[70-500/0.01]-V[2.5-12/0.1]-P[10-14.95/0.01]-C[3-12.5/0.1]-N[24-590/1]-S[20-150/5]

ESJF15-[70-500/0.01]-V[2.5-12/0.1]-P[10-14.95/0.01]-C[3-12.5/0.5]-N[24-590/1]-S[20-150/5]

ESJF15-[500.1-800/0.1]-V[2.5-12/0.1]-P[10-14.95/0.01]-C[3-12.5/0.1]-N[24-590/1]-S[20-150/5]

ESJF15-[500.1-800/0.1]-V[2.5-12/0.1]-P[10-14.95/0.01]-C[3-12.5/0.5]-N[24-590/1]-S[20-150/5]

ESJF16-[100-500/0.01]-V[3-13/0.1]-P[12-15.95/0.01]-C[3.5-13.5/0.1]-N[34-590/1]-S[20-150/5]

ESJF16-[100-500/0.01]-V[3-13/0.1]-P[12-15.95/0.01]-C[3.5-13.5/0.5]-N[34-590/1]-S[20-150/5]

ESJF16-[500.1-800/0.1]-V[3-13/0.1]-P[12-15.95/0.01]-C[3.5-13.5/0.1]-N[34-590/1]-S[20-150/5]

ESJF16-[500.1-800/0.1]-V[3-13/0.1]-P[12-15.95/0.01]-C[3.5-13.5/0.5]-N[34-590/1]-S[20-150/5]

ESJF20-[100-500/0.01]-V[3-16/0.1]-P[14.5-19.95/0.01]-C[3.5-17/0.1]-N[34-590/1]-S[20-150/5]

ESJF20-[100-500/0.01]-V[3-16/0.1]-P[14.5-19.95/0.01]-C[3.5-17/0.5]-N[34-590/1]-S[20-150/5]

ESJF20-[500.1-800/0.1]-V[3-16/0.1]-P[14.5-19.95/0.01]-C[3.5-17/0.1]-N[34-590/1]-S[20-150/5]

ESJF20-[500.1-800/0.1]-V[3-16/0.1]-P[14.5-19.95/0.01]-C[3.5-17/0.5]-N[34-590/1]-S[20-150/5]

ツバ厚

D（軸径）

(mm)

P（先端径）

(mm)

V（穴径）

(mm)

C(逃げ径)

(mm)

L(全長)

(mm)

S(V穴径長さ)

(mm)

RoHS?

最小発注数量

6mm(JIS)	5	3.5 ～ 4.95	2 ～ 3	2.5 ～ 3.5	50 ～ 300	20 ～ 100	16 ～ 300	10	1個
6mm(JIS)	5.5	3.5 ～ 5.45	2 ～ 3.5	2.5 ～ 4	50 ～ 300	20 ～ 100	16 ～ 300	10	1個
6mm(JIS)	6	4 ～ 5.95	2 ～ 4	2.5 ～ 4.5	50 ～ 500	20 ～ 100	16 ～ 500	10	1個
6mm(JIS)	6	4 ～ 5.95	2 ～ 4	2.5 ～ 4.5	50 ～ 500	20 ～ 100	16 ～ 500	10	1個
6mm(JIS)	6.5	4 ～ 6.45	2 ～ 4.5	2.5 ～ 5	50 ～ 500	20 ～ 150	16 ～ 500	10	1個
6mm(JIS)	6.5	4 ～ 6.45	2 ～ 4.5	2.5 ～ 5	50 ～ 500	20 ～ 150	16 ～ 500	10	1個
6mm(JIS)	7	4 ～ 6.95	2 ～ 5	2.5 ～ 5.5	50 ～ 500	20 ～ 150	16 ～ 500	10	1個
6mm(JIS)	7	4 ～ 6.95	2 ～ 5	2.5 ～ 5.5	50 ～ 500	20 ～ 150	16 ～ 500	10	1個
6mm(JIS)	7.5	4 ～ 7.45	2 ～ 5.5	2.5 ～ 6	50 ～ 500	20 ～ 150	16 ～ 500	10	1個
6mm(JIS)	7.5	4 ～ 7.45	2 ～ 5.5	2.5 ～ 6	50 ～ 500	20 ～ 150	16 ～ 500	10	1個
8mm(JIS)	8	5 ～ 7.95	2.5 ～ 6	3 ～ 6.5	70 ～ 500	20 ～ 150	26 ～ 500	10	1個
8mm(JIS)	8	5 ～ 7.95	2.5 ～ 6	3 ～ 6.5	70 ～ 500	20 ～ 150	26 ～ 500	10	1個
8mm(JIS)	9	6 ～ 8.95	2.5 ～ 7	3 ～ 7.5	70 ～ 500	20 ～ 150	24 ～ 490	10	1個
8mm(JIS)	9	6 ～ 8.95	2.5 ～ 7	3 ～ 7.5	70 ～ 500	20 ～ 150	24 ～ 490	10	1個
8mm(JIS)	10	6 ～ 9.95	2.5 ～ 8	3 ～ 8.5	70 ～ 500	20 ～ 150	24 ～ 590	10	1個
8mm(JIS)	10	6 ～ 9.95	2.5 ～ 8	3 ～ 8.5	70 ～ 500	20 ～ 150	24 ～ 590	10	1個
8mm(JIS)	10	6 ～ 9.95	2.5 ～ 8	3 ～ 8.5	500.1 ～ 800	20 ～ 150	24 ～ 590	10	1個
8mm(JIS)	10	6 ～ 9.95	2.5 ～ 8	3 ～ 8.5	500.1 ～ 800	20 ～ 150	24 ～ 590	10	1個
8mm(JIS)	12	7.5 ～ 11.95	2.5 ～ 10	3 ～ 10.5	70 ～ 500	20 ～ 150	24 ～ 590	10	1個
8mm(JIS)	12	7.5 ～ 11.95	2.5 ～ 10	3 ～ 10.5	70 ～ 500	20 ～ 150	24 ～ 590	10	1個
8mm(JIS)	12	7.5 ～ 11.95	2.5 ～ 10	3 ～ 10.5	500.1 ～ 800	20 ～ 150	24 ～ 590	10	1個
8mm(JIS)	12	7.5 ～ 11.95	2.5 ～ 10	3 ～ 10.5	500.1 ～ 800	20 ～ 150	24 ～ 590	10	1個
8mm(JIS)	15	10 ～ 14.95	2.5 ～ 12	3 ～ 12.5	70 ～ 500	20 ～ 150	24 ～ 590	10	1個
8mm(JIS)	15	10 ～ 14.95	2.5 ～ 12	3 ～ 12.5	70 ～ 500	20 ～ 150	24 ～ 590	10	1個
8mm(JIS)	15	10 ～ 14.95	2.5 ～ 12	3 ～ 12.5	500.1 ～ 800	20 ～ 150	24 ～ 590	10	1個
8mm(JIS)	15	10 ～ 14.95	2.5 ～ 12	3 ～ 12.5	500.1 ～ 800	20 ～ 150	24 ～ 590	10	1個
8mm(JIS)	16	12 ～ 15.95	3 ～ 13	3.5 ～ 13.5	100 ～ 500	20 ～ 150	34 ～ 590	10	1個
8mm(JIS)	16	12 ～ 15.95	3 ～ 13	3.5 ～ 13.5	100 ～ 500	20 ～ 150	34 ～ 590	10	1個
8mm(JIS)	16	12 ～ 15.95	3 ～ 13	3.5 ～ 13.5	500.1 ～ 800	20 ～ 150	34 ～ 590	10	1個
8mm(JIS)	16	12 ～ 15.95	3 ～ 13	3.5 ～ 13.5	500.1 ～ 800	20 ～ 150	34 ～ 590	10	1個
8mm(JIS)	20	14.5 ～ 19.95	3 ～ 16	3.5 ～ 17	100 ～ 500	20 ～ 150	34 ～ 590	10	1個
8mm(JIS)	20	14.5 ～ 19.95	3 ～ 16	3.5 ～ 17	100 ～ 500	20 ～ 150	34 ～ 590	10	1個
8mm(JIS)	20	14.5 ～ 19.95	3 ～ 16	3.5 ～ 17	500.1 ～ 800	20 ～ 150	34 ～ 590	10	1個
8mm(JIS)	20	14.5 ～ 19.95	3 ～ 16	3.5 ～ 17	500.1 ～ 800	20 ～ 150	34 ～ 590	10	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目

詳細情報

基本情報

基本情報

ダイス鋼SKD61+窒化・同軸度◎0.06・ツバ厚JIS・フリー指定タイプの段付エジェクタスリーブです。

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

段付エジェクタスリーブ -SKD61+窒化/同軸度◎0.06/ツバ厚JIS/フリー指定タイプ-のレビュー

5平均満足度：5.01件のレビュー

星5
100%
星4
0%
星3
0%
星2
0%
星1
0%

樹脂金型

満足度：5.02022/04/30

薄肉のエジェクターしに使用します。品質問題ありません。コスパいいですね！

0人が参考にしています。

1件全て見る

よくあるご質問（FAQ）

Q段付エジェクタスリーブ -SKD61+窒化/同軸度◎0.06/ツバ厚JIS/フリー指定タイプ-について、被加工剤peek、180℃程度の環境で使用しているが過去二回ツバ部分が破損してしまい、対策は何かないか？

材質をSKHに変更していただくか、特注にてツバ部の硬度変更をお試しください。
