段付エジェクタスリーブ -SKD61+窒化/同軸度◎0.06/ツバ厚4mm/フリー指定タイプ-
- 通常単価(税別)
- -
- 税込単価
- -
ダイス鋼SKD61+窒化・同軸度◎0.06・ツバ厚4mm・フリー指定タイプの段...
詳細情報を確認する未確定：候補が13型番あります。
商品情報
外形図・製品仕様
V、P寸加工後に窒化処理を行うため、ツバ部分にも窒化処理がかかる場合があります。
逃げ穴（C）に段付センターピンの保持径（D）を挿入する場合は
が必要となりますので、ご注意ください。（（詳細 P.220）
| 型式 | P公差 | V公差 | 対応センターピン軸径公差 | |
|---|---|---|---|---|
| ESNF | -0.01 -0.02 | H7 | -0.01 -0.02 | ※ V寸公差H7のスリーブは嵌め合い部Sが長く、 軸径公差 0/-0.005のセンターピンとの組み合わせに は不適ですのでご注意ください。（詳細 P.219） |
| 材質 | SKD61+窒化処理 | |
| 硬度 | 表面：900HV～ | |
| 母材：40±3HRC | ||
| 保持径（D）精度保証範囲（詳細 P.221） | ||
| 母材硬度保証範囲（詳細 P.223） | ||
| 窒化表面硬度保証範囲（詳細 P.224） | ||
| つなぎR（詳細 P.222） | ||
| 先端径精度保証範囲（b2）（詳細 P.222） | ||
VH7公差
| V≦3.0 | 3.1≦V≦6.0 | 6.1≦V≦10.0 | V≧10.1 |
|---|---|---|---|
| +0.010 0 | +0.012 0 | +0.015 0 | +0.018 0 |
規格表
| H | 型式 | L 指定0.01mm単位 | V 指定0.1mm単位 | P 指定0.01mm単位 | C 指定0.1mm単位 | Cmax. | 指定1mm単位 | ||
|---|---|---|---|---|---|---|---|---|---|
| Type | D | N | S | ||||||
| 7 | ESNF | 4 | 50.00～200.00 | 1.5～2.0 | 3.00～3.95 | C≧V+0.5 and C≦P-1.0 | 2.5 | N≧L/3 and （L-N）≧10 |
|
| 8 | 4.5 | 2.0～2.5 | 3.50～4.45 | 3.0 | |||||
| 5 | 50.00～250.00 | 2.0～3.0 | 3.50～4.95 | 3.5 | |||||
| 9 | 5.5 | 2.0～3.5 | 3.50～5.45 | 4.0 | |||||
| 6 | 50.00～300.00 | 2.0～4.0 | 4.00～5.95 | 4.5 | |||||
| 10 | 6.5 | 2.0～4.5 | 4.00～6.45 | 5.0 | |||||
| 7 | 2.0～5.0 | 4.00～6.95 | 5.5 | ||||||
| 11 | 7.5 | 2.0～5.5 | 4.00～7.45 | 6.0 | |||||
| 8 | 2.5～6.0 | 4.00～7.95 | 6.5 |
| |||||
| 14 | 9 | 2.5～6.9 | 4.50～8.95 | 7.5 | |||||
| 15 | 10 | 2.5～7.9 | 4.50～9.95 | C≧V+0.5 and C≦P-1.5 | 8.5 | ||||
| 18 | 13 | 2.5～10.9 | 5.00～12.95 | 11.5 | |||||
| 21 | 16 | 2.5～13.0 | 7.00～15.95 | 14.5 | |||||
| Pの加工限界 D＝4～8P≧V+1.5, D＝9～16P≧V+2.0 | |||||||||
注文例
出荷日
追加工
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |

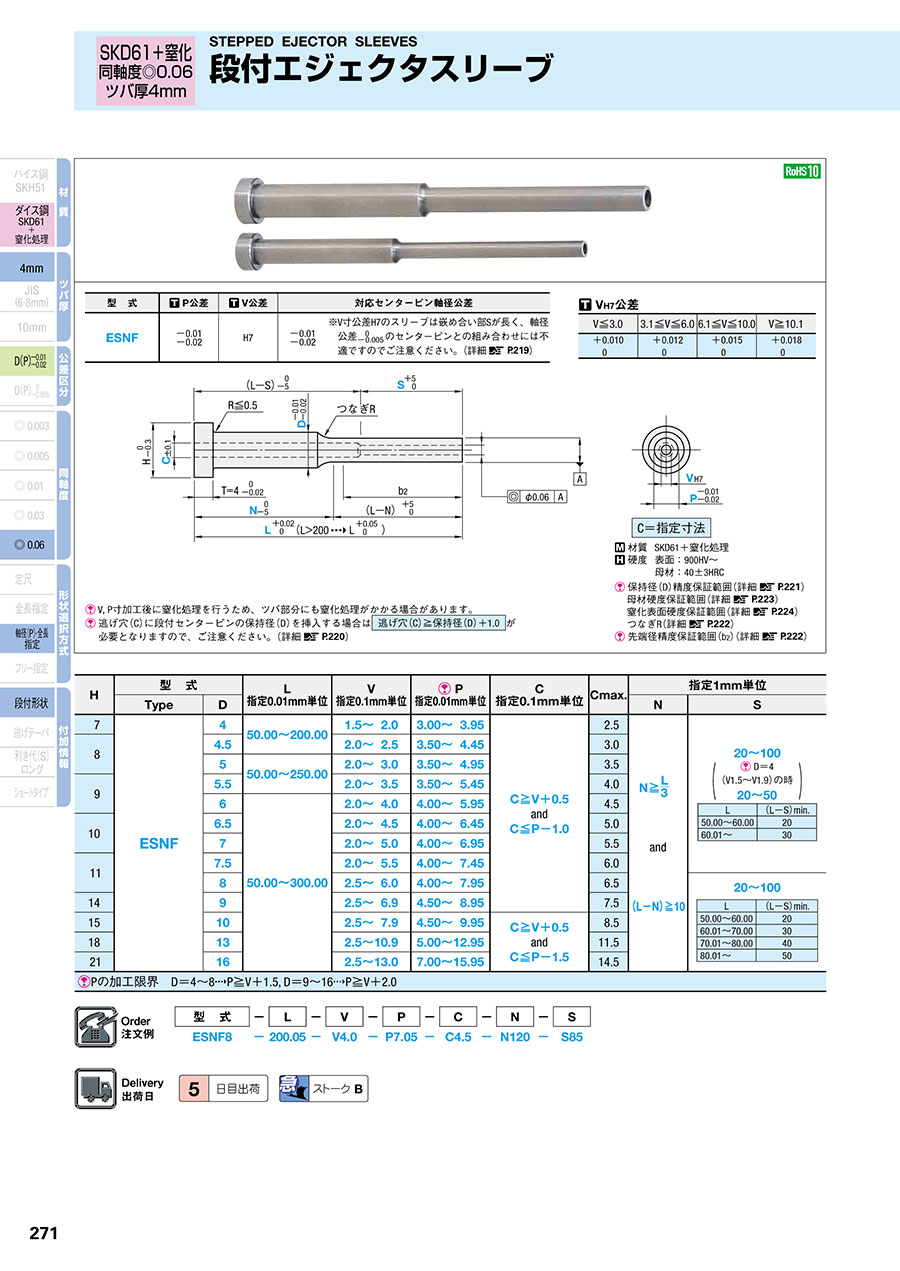

カタログ
段付エジェクタスリーブ -SKD61+窒化/同軸度◎0.06/ツバ厚4mm/フリー指定タイプ-のレビュー
プラ型
5
5.02022/04/30
薄物のエジェクターに使用します。はっきりいって同芯度がいらないものであれば十分です。
0人が参考にしています。
金型部品
5
5.02020/11/29
突き出しに使っていますが
ブロック突き出しのロッドとしても
使用する場合があります。
0人が参考にしています。
金型部品
4
4.02020/09/30
エジェクタピンとの相性も良く、よく使っています。
製品形状に合わせて自社で先端加工する時もあります。
0人が参考にしています。
プラ型用
3
3.02020/01/31
精度や真円度に多少難がありましたが、交差範囲なので、問題なく使用できました。
0人が参考にしています。
