段付エジェクタスリーブ -SKD61+窒化/同軸度◎0.03/ツバ厚4mm,JIS/フリー指定タイプ

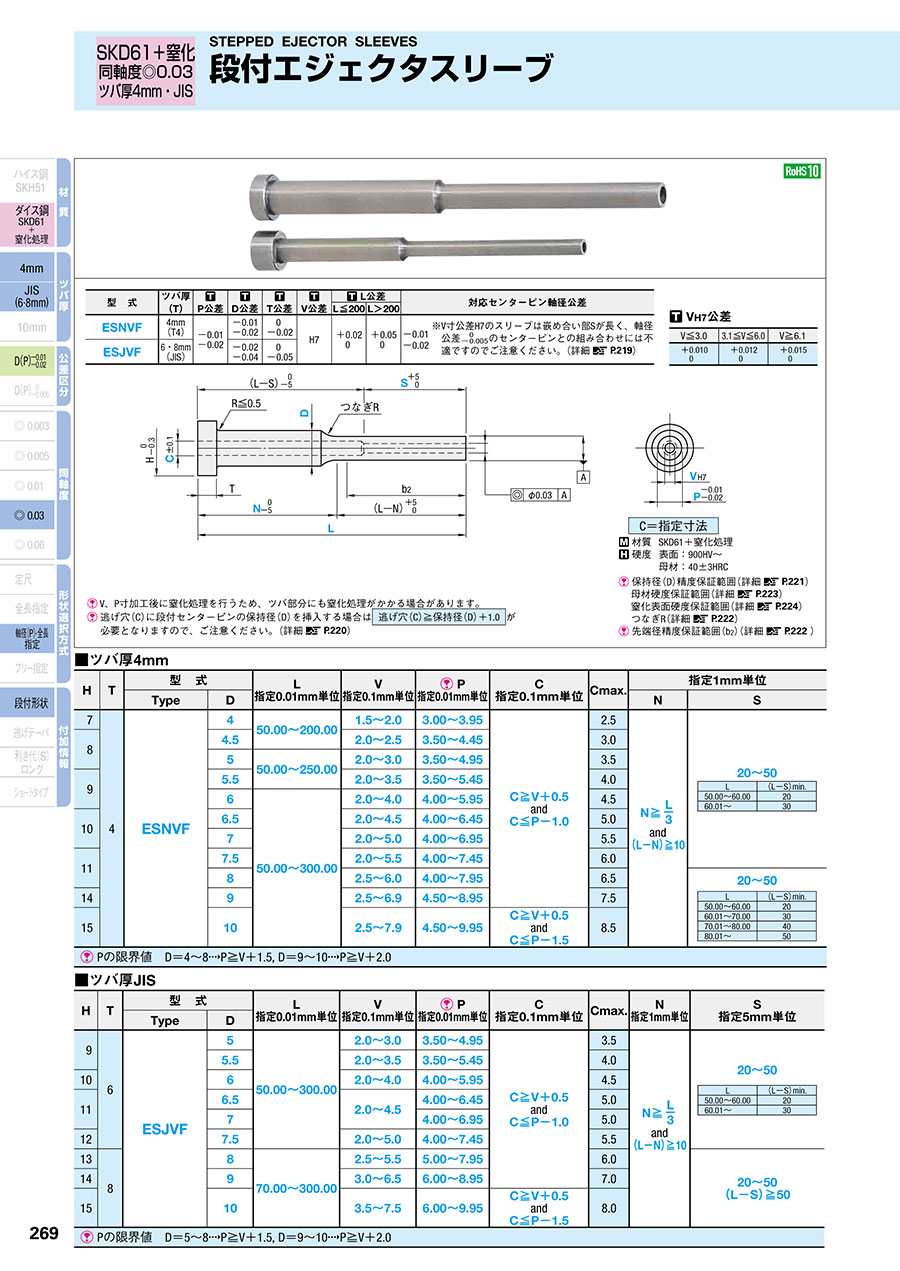

カタログ |P.269

平均満足度5.0

この商品のレビューをみる（1件）

通常単価(税別): -

税込単価: -

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

段付エジェクタスリーブ -SKH51/片肉厚0.6mm～タイプ-

4.5

通常出荷日：3 日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

段付エジェクタスリーブ -SKD61+窒化/同軸度◎0.06/ツバ厚JIS/フリー指定タイプ-

通常出荷日：5 日目

ダイス鋼SKD61+窒化・同軸度◎0.03・ツバ厚4mm/JIS・フリー指定タ...

詳細情報を確認する

商品構成
スリーブ単体
材質
SKD61
表面処理
窒化処理
同軸度
◎0.03
穴加工方法
リーマ加工
内径公差
H7
逃げテーパ有無
無
軸径公差
-0.01/-0.02

無料3D-CADライブラリー申し込み受付中

未確定：候補が27型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図・製品仕様

V、P寸加工後に窒化処理を行うため、ツバ部分にも窒化処理がかかる場合があります。
逃げ穴（C）に段付センターピンの保持径（D）を挿入する場合は段付エジェクタスリーブ -SKD61+窒化/同軸度◎0.03/ツバ厚4mm,JIS/フリー指定タイプが必要となりますので、ご注意ください。（詳細 P.220）

型式	ツバ厚（T）	P公差	D公差	T公差	V公差	L公差		対応センターピン軸径公差
型式	ツバ厚（T）	P公差	D公差	T公差	V公差	L≦200	L＞200	対応センターピン軸径公差
ESNVF	4mm （T4）	-0.01 -0.02	-0.01 -0.02	0 -0.02	H7	+0.02 0	+0.05 0	-0.01 -0.02	※ V寸公差H7のスリーブは嵌め合い部Sが長く、軸径公差 0/-0.005のセンターピンとの組み合わせには不適ですのでご注意ください。（詳細 P.219）
ESJVF	6・8mm （JIS）	-0.01 -0.02	-0.02 -0.04	0 -0.05	H7	+0.02 0	+0.05 0	-0.01 -0.02


材質	SKD61+窒化処理
硬度	表面：900HV～
	母材：40±3HRC
保持径（D）精度保証範囲（詳細 P.221）
母材硬度保証範囲（詳細 P.223）
窒化表面硬度保証範囲（詳細 P.224）
つなぎR（詳細 P.222）
先端径精度保証範囲（b2）（詳細 P.222）

V_H7公差

V≦3.0	3.1≦V≦6.0	V≧6.1
+0.010 0	+0.012 0	+0.015 0

規格表

■ツバ厚4mm

H	T	型式		L 指定0.01mm 単位	V 指定0.1mm 単位	P 指定0.01mm 単位	C 指定0.1mm 単位	Cmax.	指定1mm単位
H	T	Type	D	L 指定0.01mm 単位	V 指定0.1mm 単位	P 指定0.01mm 単位	C 指定0.1mm 単位	Cmax.	N	S
7	4	ESNVF	4	50.00～200.00	1.5～2.0	3.00～3.95	C≧V+0.5 and C≦P-1.0	2.5	N≧L/3 and （L-N）≧10
8			4.5	50.00～200.00	2.0～2.5	3.50～4.45		3.0
8			5	50.00～250.00	2.0～3.0	3.50～4.95		3.5
9			5.5	50.00～250.00	2.0～3.5	3.50～5.45		4.0
9			6	50.00～300.00	2.0～4.0	4.00～5.95		4.5
10			6.5		2.0～4.5	4.00～6.45		5.0
10			7		2.0～5.0	4.00～6.95		5.5
11			7.5		2.0～5.5	4.00～7.45		6.0
11			8		2.5～6.0	4.00～7.95		6.5
14			9		2.5～6.9	4.50～8.95		7.5
15			10		2.5～7.9	4.50～9.95	C≧V+0.5 and C≦P-1.5	8.5
Pの限界値 D＝4～8P≧V+1.5, D＝9～10P≧V+2.0

■ツバ厚JIS

H	T	型式		L 指定0.01mm 単位	V 指定0.1mm 単位	P 指定0.01mm 単位	C 指定0.1mm 単位	Cmax.	N 指定1mm 単位	S 指定5mm単位
H	T	Type	D	L 指定0.01mm 単位	V 指定0.1mm 単位	P 指定0.01mm 単位	C 指定0.1mm 単位	Cmax.	N 指定1mm 単位	S 指定5mm単位
9	6	ESJVF	5	50.00～300.00	2.0～3.0	3.50～4.95	C≧V+0.5 and C≦P-1.0	3.5	N≧L/3 and （L-N）≧10
9			5.5		2.0～3.5	3.50～5.45		4.0
10			6		2.0～4.0	4.00～5.95		4.5
11			6.5		2.0～4.5	4.00～6.45		5.0
11			7		2.0～4.5	4.00～6.95		5.0
12			7.5		2.0～5.0	4.00～7.45		5.5
13	8		8	70.00～300.00	2.5～5.5	5.00～7.95		6.0		20～50 （L-S）≧50
14			9		3.0～6.5	6.00～8.95		7.0
15			10		3.5～7.5	6.00～9.95	C≧V+0.5 and C≦P-1.5	8.0
Pの限界値 D＝5～8P≧V+1.5, D＝9～10P≧V+2.0

注文例

出荷日

追加工

P.225

型番リスト

表示件数

型番

ESJVF5-[50-300/0.01]-V[2-3/0.1]-P[3.5-4.95/0.01]-C[2.5-3.5/0.1]-N[16-300/1]-S[20-50/5]

ESJVF5.5-[50-300/0.01]-V[2-3.5/0.1]-P[3.5-5.45/0.01]-C[2.5-4/0.1]-N[16-300/1]-S[20-50/5]

ESJVF6-[50-300/0.01]-V[2-4/0.1]-P[4-5.95/0.01]-C[2.5-4.5/0.1]-N[16-500/1]-S[20-50/5]

ESJVF6-[50-300/0.01]-V[2-4/0.1]-P[4-5.95/0.01]-C[2.5-4.5/0.5]-N[16-500/1]-S[20-50/5]

ESJVF6.5-[50-300/0.01]-V[2-4.5/0.1]-P[4-6.45/0.01]-C[2.5-5/0.1]-N[16-500/1]-S[20-50/5]

ESJVF6.5-[50-300/0.01]-V[2-4.5/0.1]-P[4-6.45/0.01]-C[2.5-5/0.5]-N[16-500/1]-S[20-50/5]

ESJVF7-[50-300/0.01]-V[2-4.5/0.1]-P[4-6.95/0.01]-C[2.5-5/0.1]-N[16-500/1]-S[20-50/5]

ESJVF7-[50-300/0.01]-V[2-4.5/0.1]-P[4-6.95/0.01]-C[2.5-5/0.5]-N[16-500/1]-S[20-50/5]

ESJVF7.5-[50-300/0.01]-V[2-5/0.1]-P[4-7.45/0.01]-C[2.5-5.5/0.1]-N[16-500/1]-S[20-50/5]

ESJVF7.5-[50-300/0.01]-V[2-5/0.1]-P[4-7.45/0.01]-C[2.5-5.5/0.5]-N[16-500/1]-S[20-50/5]

ESJVF8-[70-300/0.01]-V[2.5-5.5/0.1]-P[5-7.95/0.01]-C[3-6/0.1]-N[26-500/1]-S[20-50/5]

ESJVF8-[70-300/0.01]-V[2.5-5.5/0.1]-P[5-7.95/0.01]-C[3-6/0.5]-N[26-500/1]-S[20-50/5]

ESJVF9-[70-300/0.01]-V[3-6.5/0.1]-P[6-8.95/0.01]-C[3.5-7/0.1]-N[24-490/1]-S[20-50/5]

ESJVF9-[70-300/0.01]-V[3-6.5/0.1]-P[6-8.95/0.01]-C[3.5-7/0.5]-N[24-490/1]-S[20-50/5]

ESJVF10-[70-300/0.01]-V[3.5-7.5/0.1]-P[6-9.95/0.01]-C[4-8/0.1]-N[26-500/1]-S[20-50/5]

ESJVF10-[70-300/0.01]-V[3.5-7.5/0.1]-P[6-9.95/0.01]-C[4-8/0.5]-N[26-500/1]-S[20-50/5]

ESNVF4-[50-200/0.01]-V[1.5-2/0.1]-P[3-3.95/0.01]-C[2-2.9/0.1]-N[16-220/1]-S[20-50/1]

ESNVF4.5-[50-200/0.01]-V[1.5-2.5/0.1]-P[3.5-4.45/0.01]-C[2.5-3.4/0.1]-N[16-220/1]-S[20-50/1]

ESNVF5-[50-250/0.01]-V[2-3/0.1]-P[3.5-4.95/0.01]-C[2.5-3.5/0.1]-N[16-220/1]-S[20-50/1]

ESNVF5.5-[50-250/0.01]-V[2-3.5/0.1]-P[3.5-5.45/0.01]-C[2.5-4/0.1]-N[17-240/1]-S[20-50/1]

ESNVF6-[50-300/0.01]-V[2-4/0.1]-P[4-5.95/0.01]-C[2.5-4.5/0.1]-N[16-270/1]-S[20-50/1]

ESNVF6.5-[50-300/0.01]-V[2-4.5/0.1]-P[4-6.45/0.01]-C[2.5-5/0.1]-N[17-290/1]-S[20-50/1]

ESNVF7-[50-300/0.01]-V[2-5/0.1]-P[4-6.95/0.01]-C[2.5-5.5/0.1]-N[17-290/1]-S[20-50/1]

ESNVF7.5-[50-300/0.01]-V[2-5.5/0.1]-P[4-7.45/0.01]-C[2.5-6/0.1]-N[17-290/1]-S[20-50/1]

ESNVF8-[50-300/0.01]-V[2.5-6/0.1]-P[4-7.95/0.01]-C[3-6.5/0.1]-N[16-270/1]-S[20-50/1]

ESNVF9-[50-300/0.01]-V[2.5-6.9/0.1]-P[4.5-8.95/0.01]-C[3-7.5/0.1]-N[17-290/1]-S[20-50/1]

ESNVF10-[50-300/0.01]-V[2.5-7.9/0.1]-P[4.5-9.95/0.01]-C[3-8.5/0.1]-N[17-270/1]-S[20-50/1]

ツバ厚

D（軸径）

(mm)

P（先端径）

(mm)

V（穴径）

(mm)

C(逃げ径)

(mm)

L(全長)

(mm)

S(V穴径長さ)

(mm)

RoHS?

最小発注数量

6mm(JIS)	5	3.5 ～ 4.95	2 ～ 3	2.5 ～ 3.5	50 ～ 300	20 ～ 50	16 ～ 300	10	1個
6mm(JIS)	5.5	3.5 ～ 5.45	2 ～ 3.5	2.5 ～ 4	50 ～ 300	20 ～ 50	16 ～ 300	10	1個
6mm(JIS)	6	4 ～ 5.95	2 ～ 4	2.5 ～ 4.5	50 ～ 300	20 ～ 50	16 ～ 500	10	1個
6mm(JIS)	6	4 ～ 5.95	2 ～ 4	2.5 ～ 4.5	50 ～ 300	20 ～ 50	16 ～ 500	10	1個
6mm(JIS)	6.5	4 ～ 6.45	2 ～ 4.5	2.5 ～ 5	50 ～ 300	20 ～ 50	16 ～ 500	10	1個
6mm(JIS)	6.5	4 ～ 6.45	2 ～ 4.5	2.5 ～ 5	50 ～ 300	20 ～ 50	16 ～ 500	10	1個
6mm(JIS)	7	4 ～ 6.95	2 ～ 4.5	2.5 ～ 5	50 ～ 300	20 ～ 50	16 ～ 500	10	1個
6mm(JIS)	7	4 ～ 6.95	2 ～ 4.5	2.5 ～ 5	50 ～ 300	20 ～ 50	16 ～ 500	10	1個
6mm(JIS)	7.5	4 ～ 7.45	2 ～ 5	2.5 ～ 5.5	50 ～ 300	20 ～ 50	16 ～ 500	10	1個
6mm(JIS)	7.5	4 ～ 7.45	2 ～ 5	2.5 ～ 5.5	50 ～ 300	20 ～ 50	16 ～ 500	10	1個
8mm(JIS)	8	5 ～ 7.95	2.5 ～ 5.5	3 ～ 6	70 ～ 300	20 ～ 50	26 ～ 500	10	1個
8mm(JIS)	8	5 ～ 7.95	2.5 ～ 5.5	3 ～ 6	70 ～ 300	20 ～ 50	26 ～ 500	10	1個
8mm(JIS)	9	6 ～ 8.95	3 ～ 6.5	3.5 ～ 7	70 ～ 300	20 ～ 50	24 ～ 490	10	1個
8mm(JIS)	9	6 ～ 8.95	3 ～ 6.5	3.5 ～ 7	70 ～ 300	20 ～ 50	24 ～ 490	10	1個
8mm(JIS)	10	6 ～ 9.95	3.5 ～ 7.5	4 ～ 8	70 ～ 300	20 ～ 50	26 ～ 500	10	1個
8mm(JIS)	10	6 ～ 9.95	3.5 ～ 7.5	4 ～ 8	70 ～ 300	20 ～ 50	26 ～ 500	10	1個
4mm(T4)	4	3 ～ 3.95	1.5 ～ 2	2 ～ 2.9	50 ～ 200	20 ～ 100	16 ～ 220	10	1個
4mm(T4)	4.5	3.5 ～ 4.45	1.5 ～ 2.5	2.5 ～ 3.4	50 ～ 200	20 ～ 100	16 ～ 220	10	1個
4mm(T4)	5	3.5 ～ 4.95	2 ～ 3	2.5 ～ 3.5	50 ～ 250	20 ～ 50	16 ～ 220	10	1個
4mm(T4)	5.5	3.5 ～ 5.45	2 ～ 3.5	2.5 ～ 4	50 ～ 250	20 ～ 50	17 ～ 240	10	1個
4mm(T4)	6	4 ～ 5.95	2 ～ 4	2.5 ～ 4.5	50 ～ 300	20 ～ 50	16 ～ 270	10	1個
4mm(T4)	6.5	4 ～ 6.45	2 ～ 4.5	2.5 ～ 5	50 ～ 300	20 ～ 50	17 ～ 290	10	1個
4mm(T4)	7	4 ～ 6.95	2 ～ 5	2.5 ～ 5.5	50 ～ 300	20 ～ 50	17 ～ 290	10	1個
4mm(T4)	7.5	4 ～ 7.45	2 ～ 5.5	2.5 ～ 6	50 ～ 300	20 ～ 50	17 ～ 290	10	1個
4mm(T4)	8	4 ～ 7.95	2.5 ～ 6	3 ～ 6.5	50 ～ 300	20 ～ 50	16 ～ 270	10	1個
4mm(T4)	9	4.5 ～ 8.95	2.5 ～ 6.9	3 ～ 7.5	50 ～ 300	20 ～ 50	17 ～ 290	10	1個
4mm(T4)	10	4.5 ～ 9.95	2.5 ～ 7.9	3 ～ 8.5	50 ～ 300	20 ～ 50	17 ～ 270	10	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目

詳細情報

基本情報

基本情報

ダイス鋼SKD61+窒化・同軸度◎0.03・ツバ厚4mm/JIS・フリー指定タイプの段付エジェクタスリーブです。

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

段付エジェクタスリーブ -SKD61+窒化/同軸度◎0.03/ツバ厚4mm,JIS/フリー指定タイプのレビュー

5平均満足度：5.01件のレビュー

星5
100%
星4
0%
星3
0%
星2
0%
星1
0%

プラ型

満足度：5.02022/04/30

ポリカーボネート成形時の場合これを使用します。特に問題なく使用できます。
