ストレートエジェクタスリーブ -SKD61+窒化/同軸度◎0.06/ツバ厚JIS/軸径指定タイプ-
未確定：候補が74型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図・製品仕様
V・P寸加工後に窒化処理を行うため、ツバ部分にも窒化処理がかかる場合があります。
逃げ穴（C）に段付センターピンの保持径（D）を挿入する場合は
が必要となりますので、ご注意ください。（詳細 P.220）
| 型 式 | D or P | D・P公差 | V公差 | 対応センターピン軸径公差 | ||
|---|---|---|---|---|---|---|
| 軸径固定 タイプ | 軸径0.01mm指定 タイプ | |||||
| ESNJ | ESJB | D or P≦12.00 | -0.01 -0.02 | H7 | -0.01 -0.02 | ※ V寸公差H7のスリーブは嵌め合い部Sが長く、 軸径公差 0/-0.005 のセンターピンとの組み合わせに は不適ですのでご注意ください。（詳細 P.219） |
| D or P>12.00 | -0.01 -0.03 | |||||
| 材質 | SKD61+窒化処理 | |
| 硬度 | 表面：900HV～ | |
| 母材：40±3HRC | ||
| b1（軸径精度保証範囲）（詳細 P.221） | ||
| x1 max.＝35 | ||
| 母材硬度保証範囲（詳細 P.223） | ||
| 窒化表面硬度保証範囲（詳細 P.224） | ||
VH7公差
| V≦3.0 | 3.1≦V≦6.0 | 6.1≦V≦10.0 | V≧10.1 |
|---|---|---|---|
| +0.010 0 | +0.012 0 | +0.015 0 | +0.018 0 |
規格表

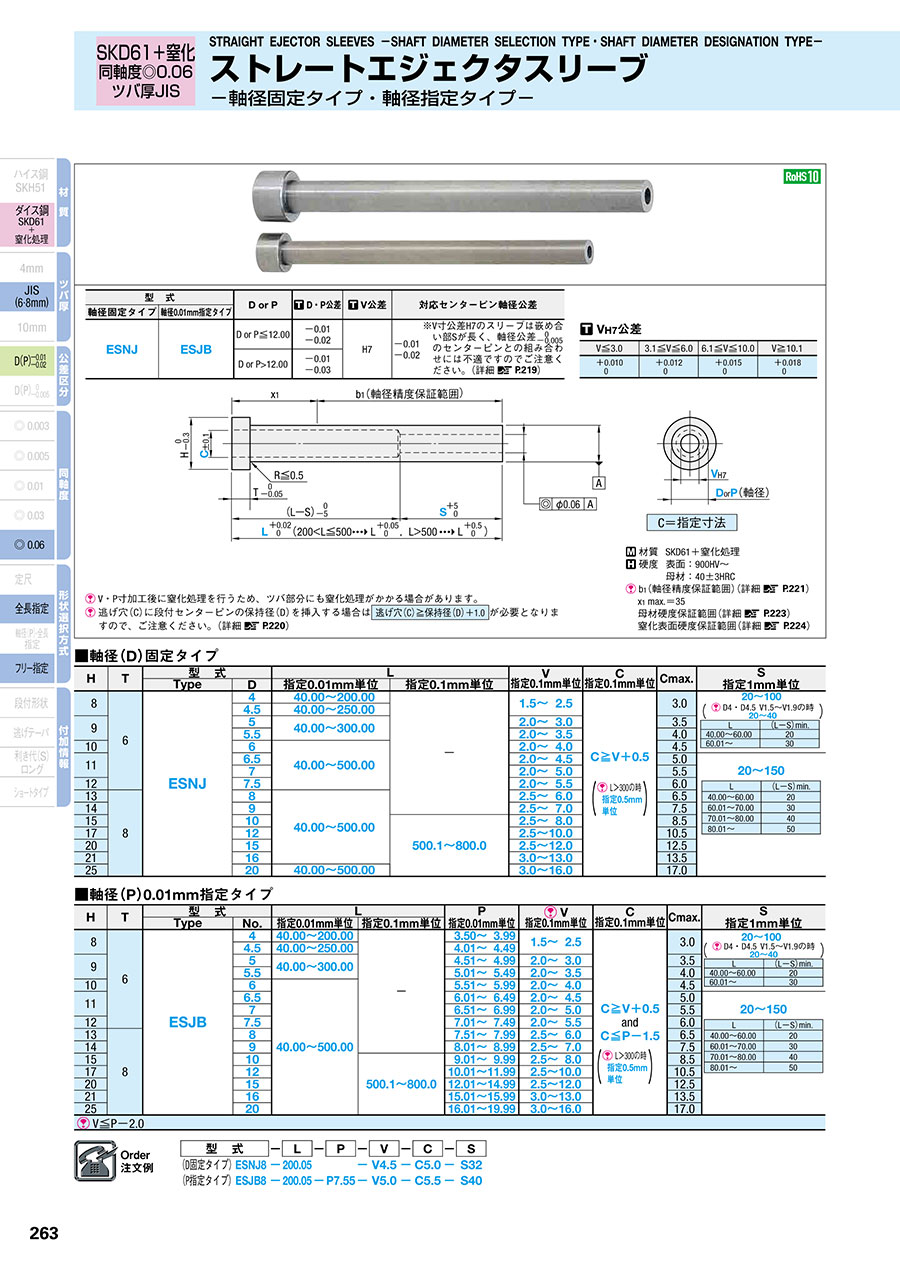

■軸径（D）固定タイプ
