ストレートエジェクタスリーブ -SKD61+窒化/同軸度◎0.06/ツバ厚JIS/全長指定タイプ-
未確定：候補が20型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報

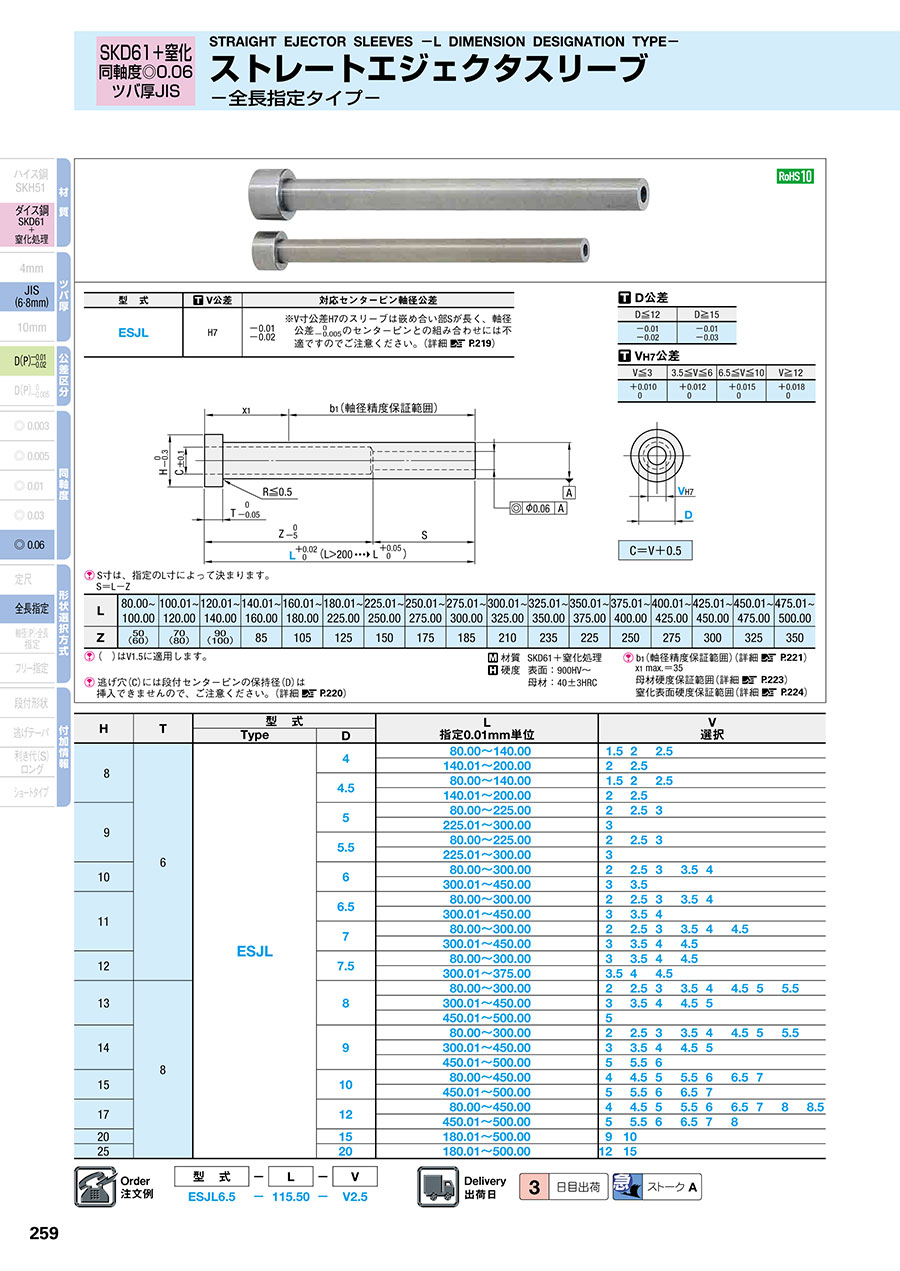

外形図・製品仕様
S寸は、指定のL寸によって決まります。
S＝L-Z
| L | 80.00～ 100.00 | 100.01～ 120.00 | 120.01～ 140.00 | 140.01～ 160.00 | 160.01～ 180.00 | 180.01～ 225.00 | 225.01～ 250.00 | 250.01～ 275.00 | 275.01～ 300.00 | 300.01～ 325.00 | 325.01～ 350.00 | 350.01～ 375.00 | 375.01～ 400.00 | 400.01～ 425.00 | 425.01～ 450.00 | 450.01～ 475.00 | 475.01～ 500.00 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Z | 50 （60） | 70 （80） | 90 （100） | 85 | 105 | 125 | 150 | 175 | 185 | 210 | 235 | 225 | 250 | 275 | 300 | 325 | 350 |
（ ）はV1.5に適用します。
逃げ穴（C）には段付センターピンの保持径（D）は挿入できませんので、ご注意ください。（詳細 P.220）
| 型式 | V公差 | 対応センターピン軸径公差 | |
|---|---|---|---|
| ESJL | H7 | -0.01 -0.02 | ※ V寸公差H7のスリーブは嵌め合い部Sが長く、 軸径公差 0/-0.005 のセンターピンとの組み合わせに は不適ですのでご注意ください。（詳細 P.219） |
| 材質 | SKD61+窒化処理 | |
| 硬度 | 表面：900HV～ | |
| 母材：40±3HRC | ||
| b1（軸径精度保証範囲）（詳細 P.221） | ||
| x1 max.=35 | ||
| 母材硬度保証範囲（詳細 P.223） | ||
| 窒化表面硬度保証範囲（詳細 P.224） | ||
D公差
| D≦12 | D≧15 |
|---|---|
| -0.01 -0.02 | -0.01 -0.03 |
VH7公差
| V≦3 | 3.5≦V≦6 | 6.5≦V≦10 | V≧12 |
|---|---|---|---|
| +0.010 0 | +0.012 0 | +0.015 0 | +0.018 0 |
規格表
| H | T | 型式 | L 指定0.01mm単位 | V 選択 | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Type | D | ||||||||||||
| 8 | 6 | ESJL | 4 | 80.00～140.00 | 1.5 | 2 | 2.5 | ||||||
| 140.01～200.00 | 2 | 2.5 | |||||||||||
| 4.5 | 80.00～140.00 | 1.5 | 2 | 2.5 | |||||||||
| 140.01～200.00 | 2 | 2.5 | |||||||||||
| 9 | 5 | 80.00～225.00 | 2 | 2.5 | 3 | ||||||||
| 225.01～300.00 | 3 | ||||||||||||
| 5.5 | 80.00～225.00 | 2 | 2.5 | 3 | |||||||||
| 225.01～300.00 | 3 | ||||||||||||
| 10 | 6 | 80.00～300.00 | 2 | 2.5 | 3 | 3.5 | 4 | ||||||
| 300.01～450.00 | 3 | 3.5 | |||||||||||
| 11 | 6.5 | 80.00～300.00 | 2 | 2.5 | 3 | 3.5 | 4 | ||||||
| 300.01～450.00 | 3 | 3.5 | 4 | ||||||||||
| 7 | 80.00～300.00 | 2 | 2.5 | 3 | 3.5 | 4 | 4.5 | ||||||
| 300.01～450.00 | 3 | 3.5 | 4 | 4.5 | |||||||||
| 12 | 7.5 | 80.00～300.00 | 3 | 3.5 | 4 | 4.5 | |||||||
| 300.01～375.00 | 3.5 | 4 | 4.5 | ||||||||||
| 13 | 8 | 8 | 80.00～300.00 | 2 | 2.5 | 3 | 3.5 | 4 | 4.5 | 5 | 5.5 | ||
| 300.01～450.00 | 3 | 3.5 | 4 | 4.5 | 5 | ||||||||
| 450.01～500.00 | 5 | ||||||||||||
| 14 | 9 | 80.00～300.00 | 2 | 2.5 | 3 | 3.5 | 4 | 4.5 | 5 | 5.5 | |||
| 300.01～450.00 | 3 | 3.5 | 4 | 4.5 | 5 | ||||||||
| 450.01～500.00 | 5 | 5.5 | 6 | ||||||||||
| 15 | 10 | 80.00～450.00 | 4 | 4.5 | 5 | 5.5 | 6 | 6.5 | 7 | ||||
| 450.01～500.00 | 5 | 5.5 | 6 | 6.5 | 7 | ||||||||
| 17 | 12 | 80.00～450.00 | 4 | 4.5 | 5 | 5.5 | 6 | 6.5 | 7 | 8 | 8.5 | ||
| 450.01～500.00 | 5 | 5.5 | 6 | 6.5 | 7 | 8 | |||||||
| 20 | 15 | 180.01～500.00 | 9 | 10 | |||||||||
| 25 | 20 | 180.01～500.00 | 12 | 15 | |||||||||
注文例
出荷日
追加工
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
カタログ
ストレートエジェクタスリーブ -SKD61+窒化/同軸度◎0.06/ツバ厚JIS/全長指定タイプ-のレビュー
スリ－ブ
4
4.02022/09/03
突き出し機構が非常にやりやすくて
突き出し力もはんぱないです
折れにくいですね
0人が参考にしています。
Eピン部分
5
5.02020/05/31
エジェクターピン部分に使用します。特に可もなく不可もなく。問題なく使用できると思います。
精度ももんだいありません。
0人が参考にしています。
タッピングボスの突き出し
5
5.02019/12/05
同軸度0.06十分です。長いものが選べるし。一番最初に最サイズ検討でカタログ確認します。
0人が参考にしています。
プラ型の部品
4
4.02019/11/30
プラ型のスリーブ突出しに使用しています。
特に問題もなく安心して使えます。
0人が参考にしています。
スリ−ブ
4
4.02019/07/03
いつもお世話になります
いつもよく弊社に合致して
利用しております
問題なく使用できております
0人が参考にしています。
よくあるご質問（FAQ）
Qエジェクタスリーブの、先端とツバ付近の硬度が違う理由を教えてください。
A
ツバ部を加工するために一度焼き入れを行なった材料に焼きなまし処理をしています。
そのため、スリーブ先端は硬く、ツバ付近は柔らかくなっています。
そのため、スリーブ先端は硬く、ツバ付近は柔らかくなっています。
