ストレートエジェクタスリーブ -SKD61+窒化/同軸度◎0.06/ツバ厚JIS/定尺タイプ-
未確定：候補が20型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報

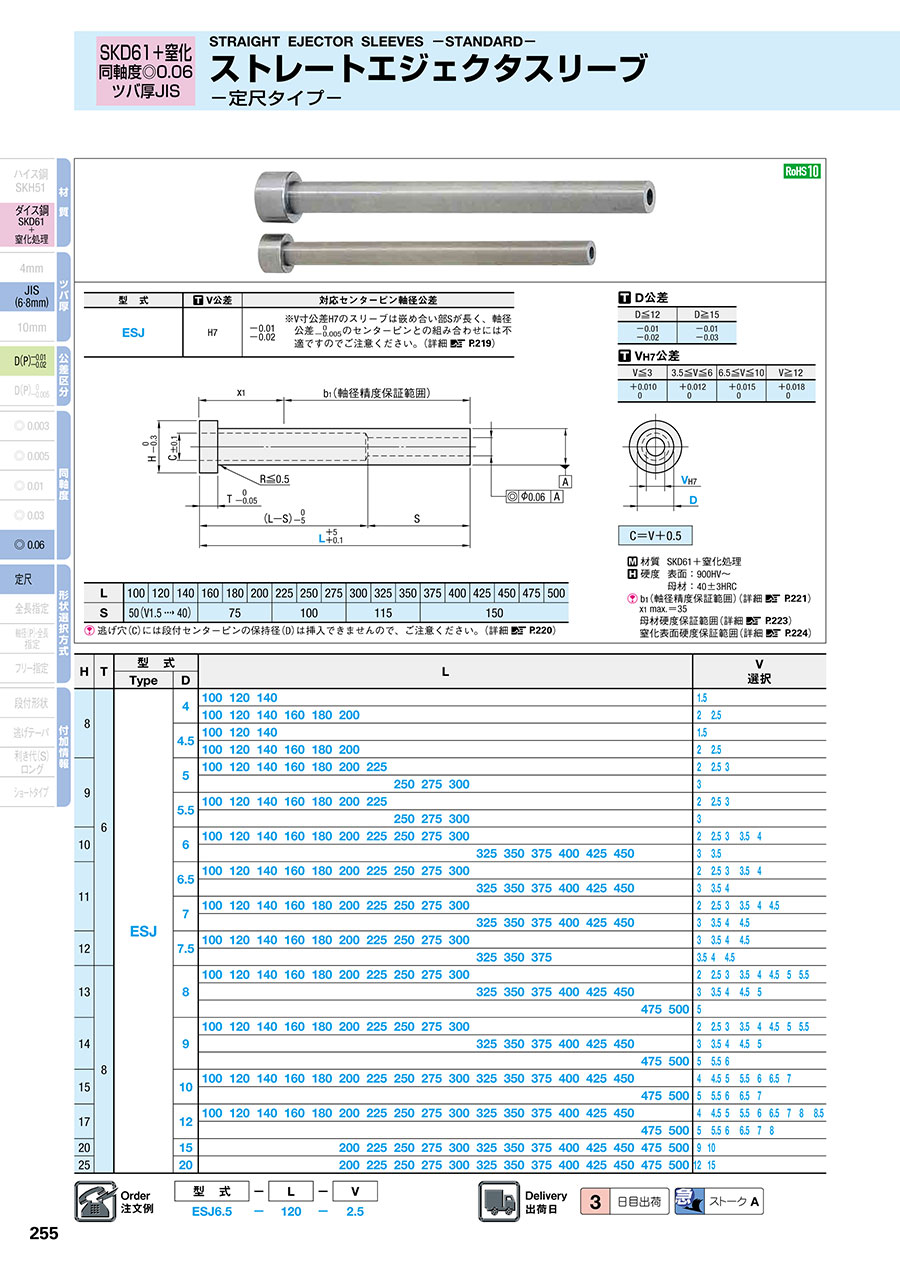

外形図・製品仕様
| L | 100 | 120 | 140 | 160 | 180 | 200 | 225 | 250 | 275 | 300 | 325 | 350 | 375 | 400 | 425 | 450 | 475 | 500 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| S | 50（V1.540） | 75 | 100 | 115 | 150 | |||||||||||||
逃げ穴（C）には段付センターピンの保持径（D）は挿入できませんので、ご注意ください。（詳細 P.220）
| 型式 | V公差 | 対応センターピン軸径公差 | |
|---|---|---|---|
| ESJ | H7 | -0.01 -0.02 | ※ V寸公差H7のスリーブは嵌め合い部Sが長く、 軸径公差 0/-0.005 のセンターピンとの組み合わせに は不適ですのでご注意ください。（詳細 P.219） |
| 材質 | SKD61+窒化処理 | |
| 硬度 | 表面：900HV～ | |
| 母材：40±3HRC | ||
| b1 （軸径精度保証範囲）（詳細 P.221） | ||
| x1 max.=35 | ||
| 母材硬度保証範囲（詳細 P.223） | ||
| 窒化表面硬度保証範囲（詳細 P.224） | ||
D公差
| D≦12 | D≧15 |
|---|---|
| -0.01 -0.02 | -0.01 -0.03 |
VH7公差
| V≦3 | 3.5≦V≦6 | 6.5≦V≦10 | V≧12 |
|---|---|---|---|
| +0.010 0 | +0.012 0 | +0.015 0 | +0.018 0 |
規格表
| H | T | 型 式 | L | V 選択 | ||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Type | D | |||||||||||||||||||||||||||||
| 8 | 6 | ESJ | 4 | 100 | 120 | 140 | 2 | |||||||||||||||||||||||
| 100 | 120 | 140 | 160 | 180 | 200 | 2 | 2.5 | |||||||||||||||||||||||
| 4.5 | 100 | 120 | 140 | 2 | ||||||||||||||||||||||||||
| 100 | 120 | 140 | 160 | 180 | 200 | 2 | 2.5 | |||||||||||||||||||||||
| 9 | 5 | 100 | 120 | 140 | 160 | 180 | 200 | 225 | 2 | 2.5 | 3 | |||||||||||||||||||
| 250 | 275 | 300 | 3 | |||||||||||||||||||||||||||
| 5.5 | 100 | 120 | 140 | 160 | 180 | 200 | 225 | 2 | 2.5 | 3 | ||||||||||||||||||||
| 250 | 275 | 300 | 3 | |||||||||||||||||||||||||||
| 10 | 6 | 100 | 120 | 140 | 160 | 180 | 200 | 225 | 250 | 275 | 300 | 2 | 2.5 | 3 | 3.5 | 4 | ||||||||||||||
| 325 | 350 | 375 | 400 | 425 | 450 | 3 | 3.5 | |||||||||||||||||||||||
| 11 | 6.5 | 100 | 120 | 140 | 160 | 180 | 200 | 225 | 250 | 275 | 300 | 2 | 2.5 | 3 | 3.5 | 4 | ||||||||||||||
| 325 | 350 | 375 | 400 | 425 | 450 | 3 | 3.5 | 4 | ||||||||||||||||||||||
| 7 | 100 | 120 | 140 | 160 | 180 | 200 | 225 | 250 | 275 | 300 | 2 | 2.5 | 3 | 3.5 | 4 | 4.5 | ||||||||||||||
| 325 | 350 | 375 | 400 | 425 | 450 | 3 | 3.5 | 4 | 4.5 | |||||||||||||||||||||
| 12 | 7.5 | 100 | 120 | 140 | 160 | 180 | 200 | 225 | 250 | 275 | 300 | 3 | 3.5 | 4 | 4.5 | |||||||||||||||
| 325 | 350 | 375 | 4 | 4 | 4.5 | |||||||||||||||||||||||||
| 13 | 8 | 8 | 100 | 120 | 140 | 160 | 180 | 200 | 225 | 250 | 275 | 300 | 2 | 2.5 | 3 | 3.5 | 4 | 4.5 | 5 | 5.5 | ||||||||||
| 325 | 350 | 375 | 400 | 425 | 450 | 3 | 3.5 | 4 | 4.5 | 5 | ||||||||||||||||||||
| 475 | 500 | 5 | ||||||||||||||||||||||||||||
| 14 | 9 | 100 | 120 | 140 | 160 | 180 | 200 | 225 | 250 | 275 | 300 | 2 | 2.5 | 3 | 3.5 | 4 | 4.5 | 5 | 5.5 | |||||||||||
| 325 | 350 | 375 | 400 | 425 | 450 | 3 | 3.5 | 4 | 4.5 | 5 | ||||||||||||||||||||
| 475 | 500 | 5 | 5.5 | 6 | ||||||||||||||||||||||||||
| 15 | 10 | 100 | 120 | 140 | 160 | 180 | 200 | 225 | 250 | 275 | 300 | 325 | 350 | 375 | 400 | 425 | 450 | 4 | 4.5 | 5 | 5.5 | 6 | 6.5 | 7 | ||||||
| 475 | 500 | 5 | 5.5 | 6 | 6.5 | 7 | ||||||||||||||||||||||||
| 17 | 12 | 100 | 120 | 140 | 160 | 180 | 200 | 225 | 250 | 275 | 300 | 325 | 350 | 375 | 400 | 425 | 450 | 4 | 4.5 | 5 | 5.5 | 6 | 6.5 | 7 | 8 | 8.5 | ||||
| 475 | 500 | 5 | 5.5 | 6 | 6.5 | 7 | 8 | |||||||||||||||||||||||
| 20 | 15 | 200 | 225 | 250 | 275 | 300 | 325 | 350 | 375 | 400 | 425 | 450 | 475 | 500 | 9 | 10 | ||||||||||||||
| 25 | 20 | 200 | 225 | 250 | 275 | 300 | 325 | 350 | 375 | 400 | 425 | 450 | 475 | 500 | 12 | 15 | ||||||||||||||
注文例
出荷日
追加工
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
カタログ
ストレートエジェクタスリーブ -SKD61+窒化/同軸度◎0.06/ツバ厚JIS/定尺タイプ-のレビュー
治具
5
5.02022/04/30
本来の樹脂金型の使用ではないですが、ワーク固定の治具に使用。同芯もっとラフで良いから、コスト下がったものが欲しいです。
0人が参考にしています。
金型部品として
4
4.02020/10/12
使用しています。
用途はスリーブとしてではないのですが、
この形状がちょうどいいサイズなので利用しています。
もう少し安...もっと読む
0人が参考にしています。
スリ−ブ
4
4.02019/07/03
いつもお世話になります
いつもよく弊社に合致して
利用しております
問題なく使用できております
0人が参考にしています。
治具部品
4
4.02018/09/28
治具部品の材料として使用しました。
納期がもう少し早いと助かります。
0人が参考にしています。
よくあるご質問（FAQ）
Qエジェクタスリーブの、先端とツバ付近の硬度が違う理由を教えてください。
A
ツバ部を加工するために一度焼き入れを行なった材料に焼きなまし処理をしています。
そのため、スリーブ先端は硬く、ツバ付近は柔らかくなっています。
そのため、スリーブ先端は硬く、ツバ付近は柔らかくなっています。
