ストレートエジェクタスリーブ -SKD61+窒化/同軸度◎0.06/ツバ厚4mm/全長指定タイプ-
未確定：候補が14型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図・製品仕様
S寸は、指定のL寸によって決まります。
S＝L-Z
| L | 50.00～ 75.00 | 75.01～ 100.00 | 100.01～ 125.00 | 125.01～ 150.00 | 150.01～ 175.00 | 175.01～ 200.00 | 200.01～ 250.00 | 250.01～ 300.00 |
|---|---|---|---|---|---|---|---|---|
| Z | 35 | 50（V1.560） | 75（V1.585） | 90（V1.5110） | 115 | 120 | 170 | 210 |
逃げ穴（C）には段付センターピンの保持径（D）は挿入できませんので、ご注意ください。（詳細 P.220）
| 型式 | V公差 | 対応センターピン軸径公差 | |
|---|---|---|---|
| ESN-LC | H7 | -0.01 -0.02 | ※ V寸公差H7のスリーブは嵌め合い部Sが長く、 軸径公差 0/-0.005 のセンターピンとの組み合わせに は不適ですのでご注意ください。（詳細 P.219） |
| 材質 | SKD61+窒化処理 | |
| 硬度 | 表面：900HV～ | |
| 母材：40±3HRC | ||
| b1 （軸径精度保証範囲）（詳細 P.221） | ||
| x1 max.=30 | ||
| 母材硬度保証範囲（詳細 P.223） | ||
| 窒化表面硬度保証範囲（詳細 P.224） | ||
VH7公差
| V≦3.0 | 3.5≦V≦6.0 | 6.5≦V≦10.0 | V≧11.0 |
|---|---|---|---|
| +0.010 0 | +0.012 0 | +0.015 0 | +0.018 0 |
規格表
| H | 型 式 | L 指定0.01mm単位 | V 選択 | |
|---|---|---|---|---|
| Type | D | |||
| 7 | ESN-LC | 4 | 50.00～150.00 | 1.5 |
| 50.00～200.00 | 2.0 2.5 | |||
| 8 | 4.5 | 50.00～150.00 | 1.5 | |
| 50.00～200.00 | 2.0 2.5 | |||
| 5 | 50.00～200.00 | 2.0 2.5 3.0 | ||
| 9 | 5.5 | 50.00～200.00 | 2.0 2.5 3.0 3.5 | |
| 6 | 50.00～250.00 | 2.5 3.0 3.5 4.0 | ||
| 10 | 6.5 | 50.00～250.00 | 2.5 3.0 3.5 4.0 | |
| 7 | 50.00～250.00 | 2.5 3.0 3.5 4.0 4.5 5.0 | ||
| 11 | 7.5 | 50.00～250.00 | 3.0 3.5 4.0 4.5 5.0 | |
| 8 | 50.00～250.00 | 4.0 4.5 5.0 5.5 6.0 | ||
| 14 | 9 | 80.00～300.00 | 6.0 6.5 7.0 | |
| 15 | 10 | 80.00～300.00 | 6.0 7.0 8.0 | |
| 17 | 12 | 80.00～300.00 | 8.0 9.0 | |
| 18 | 13 | 80.00～300.00 | 8.0 9.0 10.0 | |
| 21 | 16 | 80.00～300.00 | 10.0 11.0 12.0 | |
| L寸50mm未満は、ショートエジェクタスリーブECB・ECBBをご利用ください。（D4・5・6・7・8・10のみ） P.267 | ||||
注文例
出荷日
追加工
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |

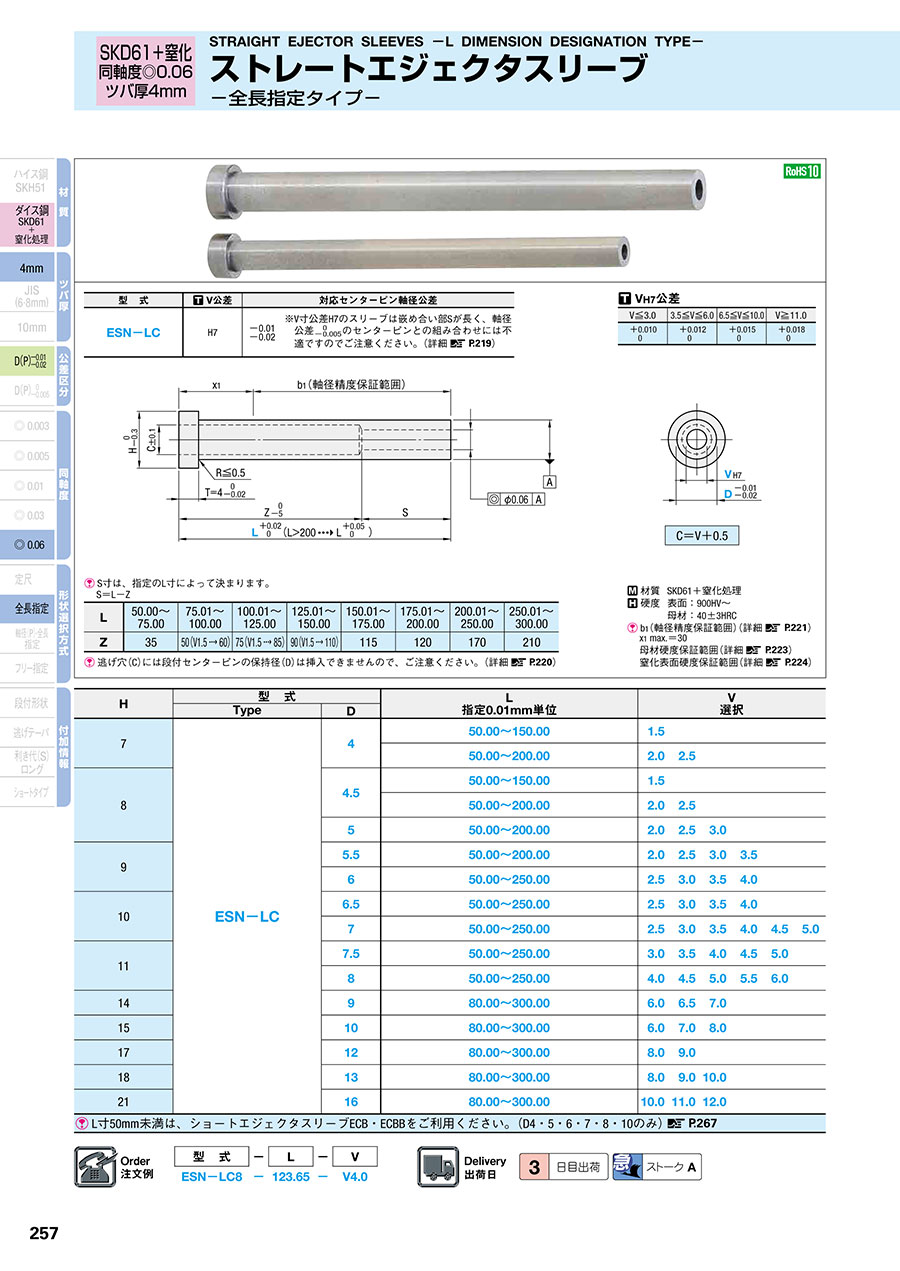

カタログ
ストレートエジェクタスリーブ -SKD61+窒化/同軸度◎0.06/ツバ厚4mm/全長指定タイプ-のレビュー
スリ−ブ
4
4.02021/09/19
製品押し出しが出来ない場合
こちら用いてスリ−ブ方式にて
押し出します
ボスけいじょうなどに
0人が参考にしています。
金型修理に使用しました
5
5.02021/02/09
エジェクターピンにバリが出てしまい オーバーサイズして新規手配しました
日程がなかったので 納期も早く値段も安く済み助か...もっと読む
0人が参考にしています。
金型
5
5.02020/06/03
製品のボス部分などの突き出しに使用しています。
センターピンとの精度も良いので助かっています。
0人が参考にしています。
プラ型の突き出し
4
4.02020/03/30
プラスチック金型のスリーブ突出しに使用しています。
特にかじりも発生せず使用に問題ありません。
0人が参考にしています。
インサ−ト
4
4.02020/02/06
センタ−ピンと兼用して
購入しております
主にインサ−トものにて使用します
センタ−はカラ−で
樹脂部突き出しにて
0人が参考にしています。
よくあるご質問（FAQ）
Qエジェクタスリーブの、先端とツバ付近の硬度が違う理由を教えてください。
A
ツバ部を加工するために一度焼き入れを行なった材料に焼きなまし処理をしています。
そのため、スリーブ先端は硬く、ツバ付近は柔らかくなっています。
そのため、スリーブ先端は硬く、ツバ付近は柔らかくなっています。
