ストレートエジェクタスリーブ -SKD61+窒化/同軸度◎0.06/ツバ厚4mm/定尺タイプ-
- 通常単価(税別)
- -
- 税込単価
- -
通常出荷日：3日目
ダイス鋼SKD61+窒化・同軸度◎0.06・ツバ厚4mm・定尺タイプのストレートエジェクタスリーブです...
詳細を確認- 商品により納期が異なりますのでご注意下さい。
- 一部商品では在庫品表記の商品につきまして、在庫無くなり次第受注製作品となります。ご了承ください。
- 詳細はご注文画面にてご確認下さい。
未確定：候補が14型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報

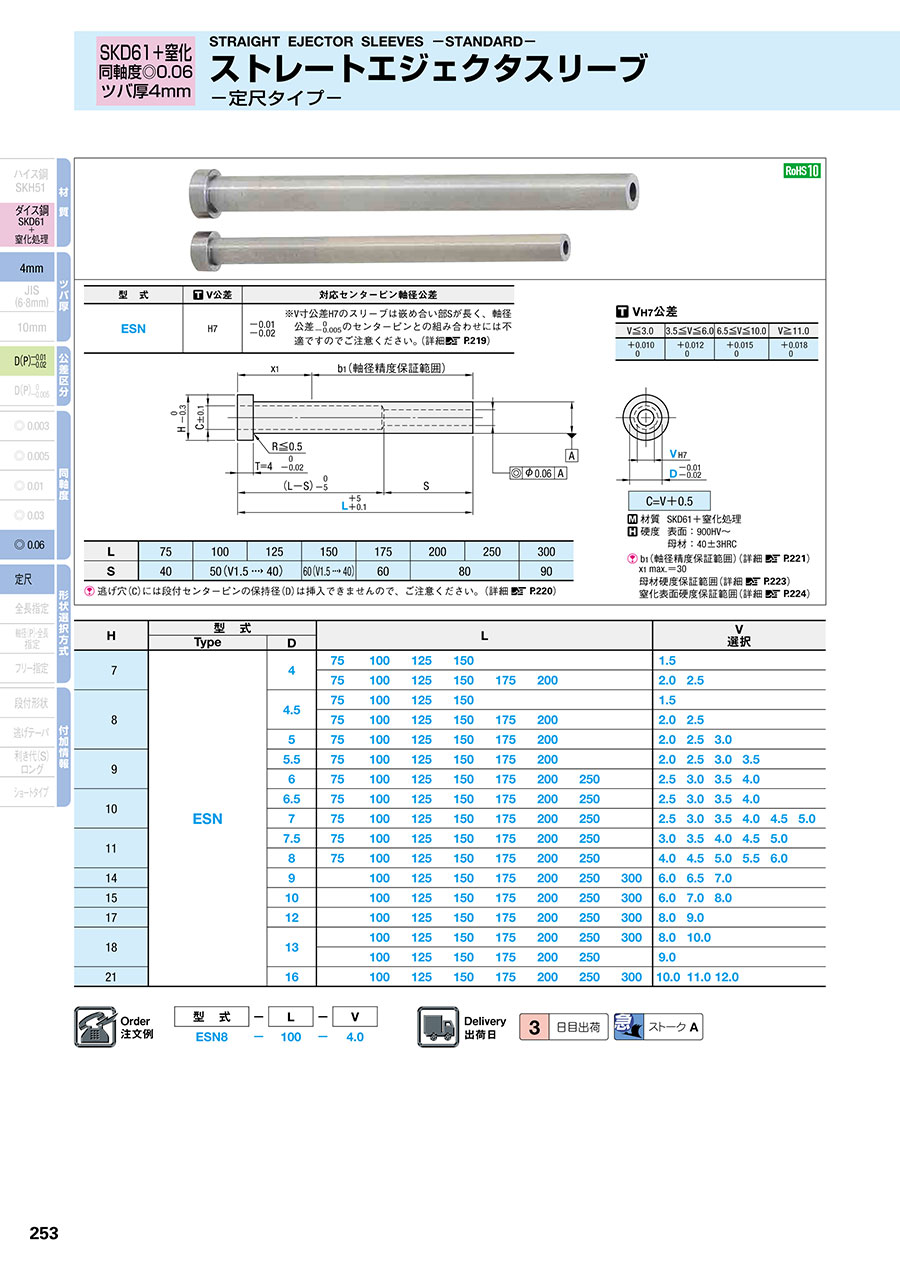

外形図・製品仕様
| L | 75 | 100 | 125 | 150 | 175 | 200 | 250 | 300 |
|---|---|---|---|---|---|---|---|---|
| S | 40 | 50（V1.540） | 60（V1.540） | 60 | 80 | 90 | ||
逃げ穴（C）には段付センターピンの保持径（D）は挿入できませんので、ご注意ください。（詳細 P.220）
| 型式 | V公差 | 対応センターピン軸径公差 | |
|---|---|---|---|
| ESN | H7 | -0.01 -0.02 | ※ V寸公差H7のスリーブは嵌め合い部Sが長く、 軸径公差 0/-0.005 のセンターピンとの組み合わせに は不適ですのでご注意ください。（詳細 P.219） |
| 材質 | SKD61+窒化処理 | |
| 硬度 | 表面：900HV～ | |
| 母材：40±3HRC | ||
| b1 （軸径精度保証範囲）（詳細 P.221） | ||
| x1 max.=30 | ||
| 母材硬度保証範囲（詳細 P.223） | ||
| 窒化表面硬度保証範囲（詳細 P.224） | ||
VH7公差
| V≦3.0 | 3.5≦V≦6.0 | 6.5≦V≦10.0 | V≧11.0 |
|---|---|---|---|
| +0.010 0 | +0.012 0 | +0.015 0 | +0.018 0 |
規格表
| H | 型 式 | L | V 選択 | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Type | D | ||||||||||
| 7 | ESN | 4 | 75 | 100 | 125 | 150 | 1.5 | ||||
| 75 | 100 | 125 | 150 | 175 | 200 | 2.0 2.5 | |||||
| 8 | 4.5 | 75 | 100 | 125 | 150 | 1.5 | |||||
| 75 | 100 | 125 | 150 | 175 | 200 | 2.0 2.5 | |||||
| 5 | 75 | 100 | 125 | 150 | 175 | 200 | 2.0 2.5 3.0 | ||||
| 9 | 5.5 | 75 | 100 | 125 | 150 | 175 | 200 | 2.0 2.5 3.0 3.5 | |||
| 6 | 75 | 100 | 125 | 150 | 175 | 200 | 250 | 2.5 3.0 3.5 4.0 | |||
| 10 | 6.5 | 75 | 100 | 125 | 150 | 175 | 200 | 250 | 2.5 3.0 3.5 4.0 | ||
| 7 | 75 | 100 | 125 | 150 | 175 | 200 | 250 | 2.5 3.0 3.5 4.0 4.5 5.0 | |||
| 11 | 7.5 | 75 | 100 | 125 | 150 | 175 | 200 | 250 | 3.0 3.5 4.0 4.5 5.0 | ||
| 8 | 75 | 100 | 125 | 150 | 175 | 200 | 250 | 4.0 4.5 5.0 5.5 6.0 | |||
| 14 | 9 | 100 | 125 | 150 | 175 | 200 | 250 | 300 | 6.0 6.5 7.0 | ||
| 15 | 10 | 100 | 125 | 150 | 175 | 200 | 250 | 300 | 6.0 7.0 8.0 | ||
| 17 | 12 | 100 | 125 | 150 | 175 | 200 | 250 | 300 | 8.0 9.0 | ||
| 18 | 13 | 100 | 125 | 150 | 175 | 200 | 250 | 300 | 8.0 10.0 | ||
| 100 | 125 | 150 | 175 | 200 | 250 | 9 | |||||
| 21 | 16 | 100 | 125 | 150 | 175 | 200 | 250 | 300 | 10.0 11.0 12.0 | ||
注文例
出荷日
追加工
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
詳細情報
基本情報
ダイス鋼SKD61+窒化・同軸度◎0.06・ツバ厚4mm・定尺タイプのストレートエジェクタスリーブです。
ご注意
- 商品により納期が異なりますのでご注意下さい。
- 一部商品では在庫品表記の商品につきまして、在庫無くなり次第受注製作品となります。ご了承ください。
- 詳細はご注文画面にてご確認下さい。
カタログ
ストレートエジェクタスリーブ -SKD61+窒化/同軸度◎0.06/ツバ厚4mm/定尺タイプ-のレビュー
金型
4
4.02022/09/30
この商品は自社で金型のインジェクション用部材として使用しています。サイズ等の規格については自社の金型に合うものを選定して...もっと読む
0人が参考にしています。
金型部品
3
3.02020/09/30
納期がかかりますが、エジェクタピンとの相性も良く
よく使っています
0人が参考にしています。
スリーブ突き出し、エジェクタブロック固定用ロッド
5
5.02020/09/28
スリーブ突き出しの他、
エジェクタブロックの固定用ロッドとして
使用します。サイズが豊富なので
設計が楽です。
0人が参考にしています。
プラ金型部品
4
4.02020/08/04
エジェクタスリーブ定尺タイプです。本数が少ない時は定尺を頼みます。問題なく使っています。納期は、他の人のレビューにもあり...もっと読む
0人が参考にしています。
突出し
5
5.02020/05/31
エジェクターピン部分に使用しますが、特に可もなく不可もなく。問題なく使用できると思います。価格もいいです。
0人が参考にしています。
よくあるご質問（FAQ）
Qエジェクタスリーブの、先端とツバ付近の硬度が違う理由を教えてください。
A
ツバ部を加工するために一度焼き入れを行なった材料に焼きなまし処理をしています。
そのため、スリーブ先端は硬く、ツバ付近は柔らかくなっています。
そのため、スリーブ先端は硬く、ツバ付近は柔らかくなっています。
