ストレートエジェクタスリーブ -SKD61+窒化/同軸度◎0.03/ツバ厚JIS/軸径指定タイプ-

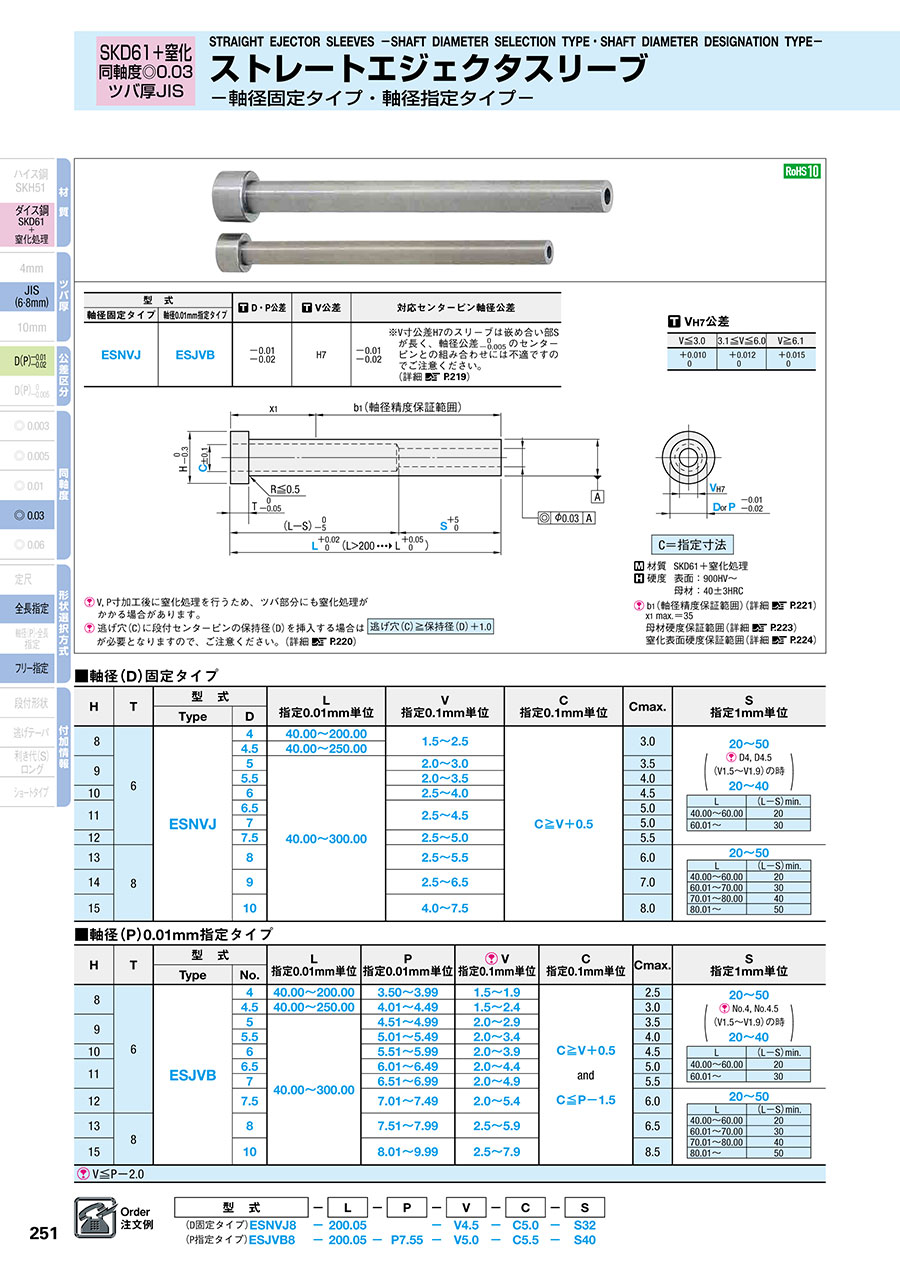

カタログ |P.251

通常単価(税別): -

税込単価: -

通常出荷日：3日目

ダイス鋼SKD61+窒化・同軸度◎0.03・ツバ厚JIS・軸径固定/指定タイプのストレートエジェクタス...

詳細を確認

4.34.3

よく一緒に見られています

ミスミ

ストレートエジェクタスリーブ -SKD61+窒化/同軸度◎0.06/ツバ厚4mm/軸径指定タイプ-

通常出荷日：3 日目

よく一緒に見られています

ミスミ

ストレートエジェクタスリーブ -SKH51/片肉厚0.6mm～タイプ-

通常出荷日：3 日目

未確定：候補が26型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図・製品仕様

V, P寸加工後に窒化処理を行うため、ツバ部分にも窒化処理がかかる場合があります。
逃げ穴（C）に段付センターピンの保持径（D）を挿入する場合はストレートエジェクタスリーブ -SKD61+窒化/同軸度◎0.03/ツバ厚JIS/軸径固定,指定タイプ- が必要となりますので、ご注意ください。（詳細 P.220）

型式		D・P公差	V公差	対応センターピン軸径公差
軸径固定タイプ	軸径0.01mm指定タイプ	D・P公差	V公差	対応センターピン軸径公差
ESNVJ	ESJVB	-0.01 -0.02	H7	-0.01 -0.02	※ V寸公差H7のスリーブは嵌め合い部Sが長く、軸径公差 0/-0.005 のセンターピンとの組み合わせには不適ですのでご注意ください。（詳細 P.219）


材質	SKD61+窒化処理
硬度	表面：900HV～
	母材：40±3HRC
b1 （軸径精度保証範囲）（詳細 P.221）
x1 max.=35
母材硬度保証範囲（詳細 P.223）
窒化表面硬度保証範囲（詳細 P.224）

V_H7公差

V≦3.0	3.5≦V≦6.0	V≧6.5
+0.010 0	+0.012 0	+0.015 0

規格表

■軸径（D）固定タイプ

H	T	型式		L 指定0.01mm単位	V 指定0.1mm単位	C 指定0.1mm単位	Cmax.	S 指定1mm単位
H	T	Type	D	L 指定0.01mm単位	V 指定0.1mm単位	C 指定0.1mm単位	Cmax.	S 指定1mm単位
8	6	ESNVJ	4	40.00～200.00	1.5～2.5	C≧V+0.5	3.0
8			4.5	40.00～250.00	1.5～2.5		3.0
9			5	40.00～300.00	2.0～3.0		3.5
9			5.5		2.0～3.5		4.0
10			6		2.5～4.0		4.5
11			6.5		2.5～4.5		5.0
11			7		2.5～4.5		5.0
12			7.5		2.5～5.0		5.5
13	8		8		2.5～5.5		6.0
14			9		2.5～6.5		7.0
15			10		4.0～7.5		8.0

■軸径（P）0.01mm指定タイプ

H	T	型式		L 指定0.01mm単位	P 指定0.01mm単位	V 指定0.1mm単位	C 指定0.1mm単位	Cmax.	S 指定1mm単位
H	T	Type	No.	L 指定0.01mm単位	P 指定0.01mm単位	V 指定0.1mm単位	C 指定0.1mm単位	Cmax.	S 指定1mm単位
8	6	ESJVB	4	40.00～200.00	3.50～3.99	1.5～1.9	C≧V+0.5 and C≦P-1.5	2.5
8			4.5	40.00～250.00	4.01～4.49	1.5～2.4		3.0
9			5	40.00～300.00	4.51～4.99	2.0～2.9		3.5
9			5.5		5.01～5.49	2.0～3.4		4.0
10			6		5.51～5.99	2.0～3.9		4.5
11			6.5		6.01～6.49	2.0～4.4		5.0
11			7		6.51～6.99	2.0～4.9		5.5
12			7.5		7.01～7.49	2.0～5.4		6.0
13	8		8		7.51～7.99	2.5～5.9		6.5
15	8		10		8.01～9.99	2.5～7.9		8.5
V≦P-2.0

注文例

出荷日

追加工

P.225

型番リスト

表示件数

型番

ESJVB4-[40-200/0.01]-P[3.5-3.99/0.01]-V[1.5-1.9/0.1]-C[2-2.5/0.1]-S[20-40/1]

ESJVB4.5-[40-250/0.01]-P[4.01-4.49/0.01]-V[1.5-2.4/0.1]-C[2-3/0.1]-S[20-50/1]

ESJVB5-[40-300/0.01]-P[4.51-4.99/0.01]-V[2-2.9/0.1]-C[2.5-3.5/0.1]-S[20-50/1]

ESJVB5.5-[40-300/0.01]-P[5.01-5.49/0.01]-V[2-3.4/0.1]-C[2.5-4/0.1]-S[20-50/1]

ESJVB6-[40-300/0.01]-P[5.51-5.99/0.01]-V[2-3.9/0.1]-C[2.5-4.5/0.1]-S[20-50/1]

ESJVB6.5-[40-300/0.01]-P[6.01-6.49/0.01]-V[2-4.4/0.1]-C[2.5-5/0.1]-S[20-50/1]

ESJVB7-[40-300/0.01]-P[6.51-6.99/0.01]-V[2-4.9/0.1]-C[2.5-5.5/0.1]-S[20-50/1]

ESJVB7.5-[40-300/0.01]-P[7.01-7.49/0.01]-V[2-5.4/0.1]-C[2.5-6/0.1]-S[20-50/1]

ESJVB8-[40-300/0.01]-P[7.51-7.99/0.01]-V[2.5-5.9/0.1]-C[3-6.5/0.1]-S[20-50/1]

ESJVB10-[40-300/0.01]-P[8.01-9.99/0.01]-V[2.5-7.9/0.1]-C[3-8.5/0.1]-S[20-50/1]

ESNVJ4-[40-200/0.01]-V[1.5-2.5/0.1]-C[2-3/0.1]-S[20-50/1]

ESNVJ4.5-[40-250/0.01]-V[1.5-2.5/0.1]-C[2-3/0.1]-S[20-50/1]

ESNVJ5-[40-300/0.01]-V[2-3/0.1]-C[2.5-3.5/0.1]-S[20-50/1]

ESNVJ5.5-[40-300/0.01]-V[2-3.5/0.1]-C[2.5-4/0.1]-S[20-50/1]

ESNVJ6-[40-300/0.01]-V[2-4/0.1]-C[2.5-4.5/0.1]-S[20-50/1]

ESNVJ6-[40-300/0.01]-V[2-4/0.1]-C[2.5-4.5/0.5]-S[20-50/1]

ESNVJ6.5-[40-300/0.01]-V[2.5-4.5/0.1]-C[3-5/0.1]-S[20-50/1]

ESNVJ6.5-[40-300/0.01]-V[2.5-4.5/0.1]-C[3-5/0.5]-S[20-50/1]

ESNVJ7-[40-300/0.01]-V[2.5-4.5/0.1]-C[3-5/0.1]-S[20-50/1]

ESNVJ7-[40-300/0.01]-V[2.5-4.5/0.1]-C[3-5/0.5]-S[20-50/1]

ESNVJ7.5-[40-300/0.01]-V[2.5-5/0.1]-C[3-5.5/0.1]-S[20-50/1]

ESNVJ7.5-[40-300/0.01]-V[2.5-5/0.1]-C[3-5.5/0.5]-S[20-50/1]

ESNVJ8-[40-300/0.01]-V[2.5-5.5/0.1]-C[3-6/0.1]-S[20-50/1]

ESNVJ9-[40-300/0.01]-V[2.5-6.5/0.1]-C[3-7/0.1]-S[20-50/1]

ESNVJ10-[40-300/0.01]-V[4-7.5/0.1]-C[4.5-8/0.1]-S[20-50/1]

ESNVJ10-[40-300/0.01]-V[4-7.5/0.1]-C[4.5-8/0.5]-S[20-50/1]

ツバ厚

D/P（軸径）

(mm)

V（穴径）

(mm)

軸径指定方法

L(全長)

(mm)

C(逃げ径)

(mm)

S(V穴径長さ)

(mm)

RoHS?

最小発注数量

6mm(JIS)	3.5 ～ 3.99	1.5 ～ 1.9	軸径0.01mm単位指定	40 ～ 200	2 ～ 2.5	20 ～ 40	10	1個
6mm(JIS)	4.01 ～ 4.49	1.5 ～ 2.4	軸径0.01mm単位指定	40 ～ 250	2 ～ 3	20 ～ 50	10	1個
6mm(JIS)	4.51 ～ 4.99	2 ～ 2.9	軸径0.01mm単位指定	40 ～ 300	2.5 ～ 3.5	20 ～ 50	10	1個
6mm(JIS)	5.01 ～ 5.49	2 ～ 3.4	軸径0.01mm単位指定	40 ～ 300	2.5 ～ 4	20 ～ 50	10	1個
6mm(JIS)	5.51 ～ 5.99	2 ～ 3.9	軸径0.01mm単位指定	40 ～ 300	2.5 ～ 4.5	20 ～ 50	10	1個
6mm(JIS)	6.01 ～ 6.49	2 ～ 4.4	軸径0.01mm単位指定	40 ～ 300	2.5 ～ 5	20 ～ 50	10	1個
6mm(JIS)	6.51 ～ 6.99	2 ～ 4.9	軸径0.01mm単位指定	40 ～ 300	2.5 ～ 5.5	20 ～ 50	10	1個
6mm(JIS)	7.01 ～ 7.49	2 ～ 5.4	軸径0.01mm単位指定	40 ～ 300	2.5 ～ 6	20 ～ 50	10	1個
8mm(JIS)	7.51 ～ 7.99	2.5 ～ 5.9	軸径0.01mm単位指定	40 ～ 300	3 ～ 6.5	20 ～ 50	10	1個
8mm(JIS)	8.01 ～ 9.99	2.5 ～ 7.9	軸径0.01mm単位指定	40 ～ 300	3 ～ 8.5	20 ～ 50	10	1個
6mm(JIS)	4	1.5 ～ 2.5	軸径固定	40 ～ 200	2 ～ 3	20 ～ 50	10	1個
6mm(JIS)	4.5	1.5 ～ 2.5	軸径固定	40 ～ 250	2 ～ 3	20 ～ 50	10	1個
6mm(JIS)	5	2 ～ 3	軸径固定	40 ～ 300	2.5 ～ 3.5	20 ～ 50	10	1個
6mm(JIS)	5.5	2 ～ 3.5	軸径固定	40 ～ 300	2.5 ～ 4	20 ～ 50	10	1個
6mm(JIS)	6	2 ～ 4	軸径固定	40 ～ 300	2.5 ～ 4.5	20 ～ 50	10	1個
6mm(JIS)	6	2 ～ 4	軸径固定	40 ～ 300	2.5 ～ 4.5	20 ～ 50	10	1個
6mm(JIS)	6.5	2.5 ～ 4.5	軸径固定	40 ～ 300	3 ～ 5	20 ～ 50	10	1個
6mm(JIS)	6.5	2.5 ～ 4.5	軸径固定	40 ～ 300	3 ～ 5	20 ～ 50	10	1個
6mm(JIS)	7	2.5 ～ 4.5	軸径固定	40 ～ 300	3 ～ 5	20 ～ 50	10	1個
6mm(JIS)	7	2.5 ～ 4.5	軸径固定	40 ～ 300	3 ～ 5	20 ～ 50	10	1個
6mm(JIS)	7.5	2.5 ～ 5	軸径固定	40 ～ 300	3 ～ 5.5	20 ～ 50	10	1個
6mm(JIS)	7.5	2.5 ～ 5	軸径固定	40 ～ 300	3 ～ 5.5	20 ～ 50	10	1個
8mm(JIS)	8	2.5 ～ 5.5	軸径固定	40 ～ 300	3 ～ 6	20 ～ 50	10	1個
8mm(JIS)	9	2.5 ～ 6.5	軸径固定	40 ～ 300	3 ～ 7	20 ～ 50	10	1個
8mm(JIS)	10	4 ～ 7.5	軸径固定	40 ～ 300	4.5 ～ 8	20 ～ 50	10	1個
8mm(JIS)	10	4 ～ 7.5	軸径固定	40 ～ 300	4.5 ～ 8	20 ～ 50	10	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目

詳細情報

基本情報

基本情報

ダイス鋼SKD61+窒化・同軸度◎0.03・ツバ厚JIS・軸径固定/指定タイプのストレートエジェクタスリーブです。

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

ストレートエジェクタスリーブ -SKD61+窒化/同軸度◎0.03/ツバ厚JIS/軸径指定タイプ-のレビュー

4.3平均満足度：4.33件のレビュー

星5
33%
星4
67%
星3
0%
星2
0%
星1
0%

金型

満足度：5.02022/05/25

この商品は自社で製品（金型）を成型するために使用しています。使い心地はいいように思います。ミスミから購入したのは検索が簡...もっと読む

0人が参考にしています。

バリ

満足度：4.02022/03/11

バリ修理の際つかいました P寸法がかなり細かいところまで指定できるので便利ですね

0人が参考にしています。

スリーブ

満足度：4.02022/03/10

修理金型で使いましたバリが若干ででいたのでこちら使用しました問題なかったです

0人が参考にしています。

3件全て見る

よくあるご質問（FAQ）

Qエジェクタスリーブの、先端とツバ付近の硬度が違う理由を教えてください。

ツバ部を加工するために一度焼き入れを行なった材料に焼きなまし処理をしています。
そのため、スリーブ先端は硬く、ツバ付近は柔らかくなっています。
