ストレートエジェクタスリーブ -SKD61+窒化/同軸度◎0.03/ツバ厚4mm/軸径固定タイプ-
- 通常単価(税別)
- -
- 税込単価
- -
ダイス鋼SKD61+窒化・同軸度◎0.03・ツバ厚4mm・軸径固定/指定タイプ...
詳細情報を確認する未確定：候補が20型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報

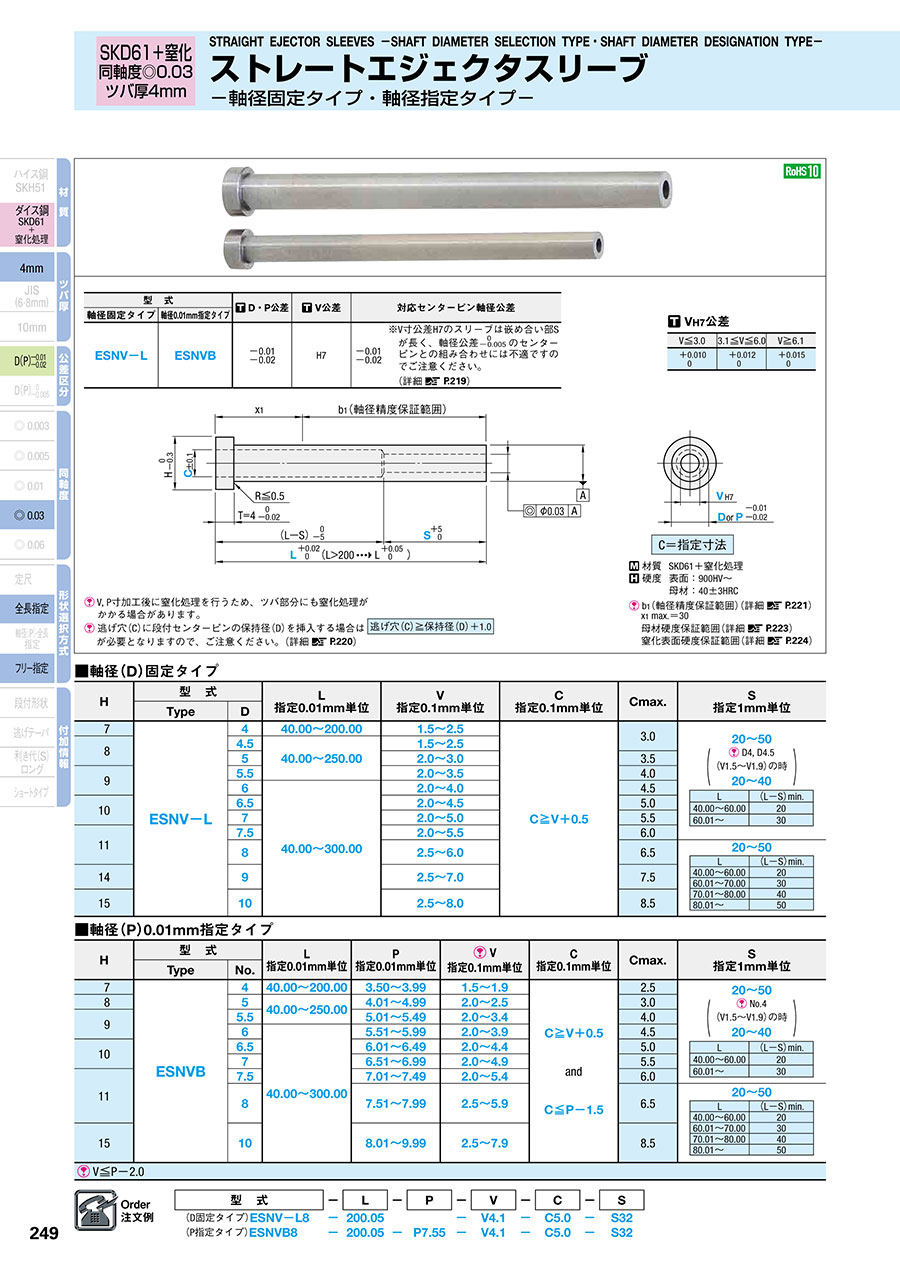

外形図・製品仕様
V, P寸加工後に窒化処理を行うため、ツバ部分にも窒化処理がかかる場合があります。
逃げ穴（C）に段付センターピンの保持径（D）を挿入する場合は
が必要となりますので、ご注意ください。（詳細 P.220）
| 型 式 | D・P公差 | V公差 | 対応センターピン軸径公差 | ||
|---|---|---|---|---|---|
| 軸径固定タイプ | 軸径0.01mm指定タイプ | ||||
| ESNV-L | ESNVB | -0.01 -0.02 | H7 | -0.01 -0.02 | ※ V寸公差H7のスリーブは嵌め合い部Sが長く、 軸径公差 0/-0.005 のセンターピンとの組み合わせに は不適ですのでご注意ください。（ 詳細 P.219） |
| 材質 | SKD61+窒化処理 | |
| 硬度 | 表面：900HV～ | |
| 母材：40±3HRC | ||
| b1 （軸径精度保証範囲）（詳細 P.221） | ||
| x1 max.=30 | ||
| 母材硬度保証範囲（詳細 P.223） | ||
| 窒化表面硬度保証範囲（詳細 P.224） | ||
VH7公差
| V≦3.0 | 3.1≦V≦6.0 | V≧6.1 |
|---|---|---|
| +0.010 0 | +0.012 0 | +0.015 0 |
規格表
■軸径（D）固定タイプ
| H | 型式 | L 指定0.01mm単位 | V 指定0.1mm単位 | C 指定0.1mm単位 | Cmax. | S 指定1mm単位 | |
|---|---|---|---|---|---|---|---|
| Type | D | ||||||
| 7 | ESNV-L | 4 | 40.00～200.00 | 1.5～2.5 | C≧V+0.5 | 3.0 |
|
| 8 | 4.5 | 40.00～250.00 | 1.5～2.5 | ||||
| 5 | 2.0～3.0 | 3.5 | |||||
| 9 | 5.5 | 2.0～3.5 | 4.0 | ||||
| 6 | 40.00～300.00 | 2.0～4.0 | 4.5 | ||||
| 10 | 6.5 | 2.0～4.5 | 5.0 | ||||
| 7 | 2.0～5.0 | 5.5 | |||||
| 11 | 7.5 | 2.0～5.5 | 6.0 | ||||
| 8 | 2.5～6.0 | 6.5 |
| ||||
| 14 | 9 | 2.5～7.0 | 7.5 | ||||
| 15 | 10 | 2.5～8.0 | 8.5 | ||||
■軸径（P）0.01mm指定タイプ
| H | 型式 | L 指定0.01mm単位 | P 指定0.01mm単位 | V 指定0.1mm単位 | C 指定0.1mm単位 | Cmax. | S 指定1mm単位 | |
|---|---|---|---|---|---|---|---|---|
| Type | No. | |||||||
| 7 | ESNVB | 4 | 40.00～200.00 | 3.50～3.99 | 1.5～1.9 | C≧V+0.5 and C≦P-1.5 | 2.5 |
|
| 8 | 5 | 40.00～250.00 | 4.01～4.99 | 2.0～2.5 | 3.0 | |||
| 9 | 5.5 | 5.01～5.49 | 2.0～3.4 | 4.0 | ||||
| 6 | 40.00～300.00 | 5.51～5.99 | 2.0～3.9 | 4.5 | ||||
| 10 | 6.5 | 6.01～6.49 | 2.0～4.4 | 5.0 | ||||
| 7 | 6.51～6.99 | 2.0～4.9 | 5.5 | |||||
| 11 | 7.5 | 7.01～7.49 | 2.0～5.4 | 6.0 | ||||
| 8 | 7.51～7.99 | 2.5～5.9 | 6.5 |
| ||||
| 15 | 10 | 8.01～9.99 | 2.5～7.9 | 8.5 | ||||
| V≦P-2.0 | ||||||||
注文例
出荷日
追加工
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
カタログ
ストレートエジェクタスリーブ -SKD61+窒化/同軸度◎0.03/ツバ厚4mm/軸径固定タイプ-のレビュー
EJピン
5
5.02020/05/31
エジェクターピン部分に使用しますが、特に可もなく不可もなく。問題なく使用できると思います。実際問題として、自分で加工した...もっと読む
0人が参考にしています。
エジェクタピンのブシュに使用
5
5.02019/03/20
エジェクタピンのブシュに使用しました。寸法指定なので、組み付けて完了です
0人が参考にしています。
よくあるご質問（FAQ）
Qエジェクタスリーブの、先端とツバ付近の硬度が違う理由を教えてください。
A
ツバ部を加工するために一度焼き入れを行なった材料に焼きなまし処理をしています。
そのため、スリーブ先端は硬く、ツバ付近は柔らかくなっています。
そのため、スリーブ先端は硬く、ツバ付近は柔らかくなっています。
