ストレートエジェクタスリーブ -SKD61+窒化/同軸度◎0.03/ツバ厚4mm/全長指定タイプ-
未確定：候補が11型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報

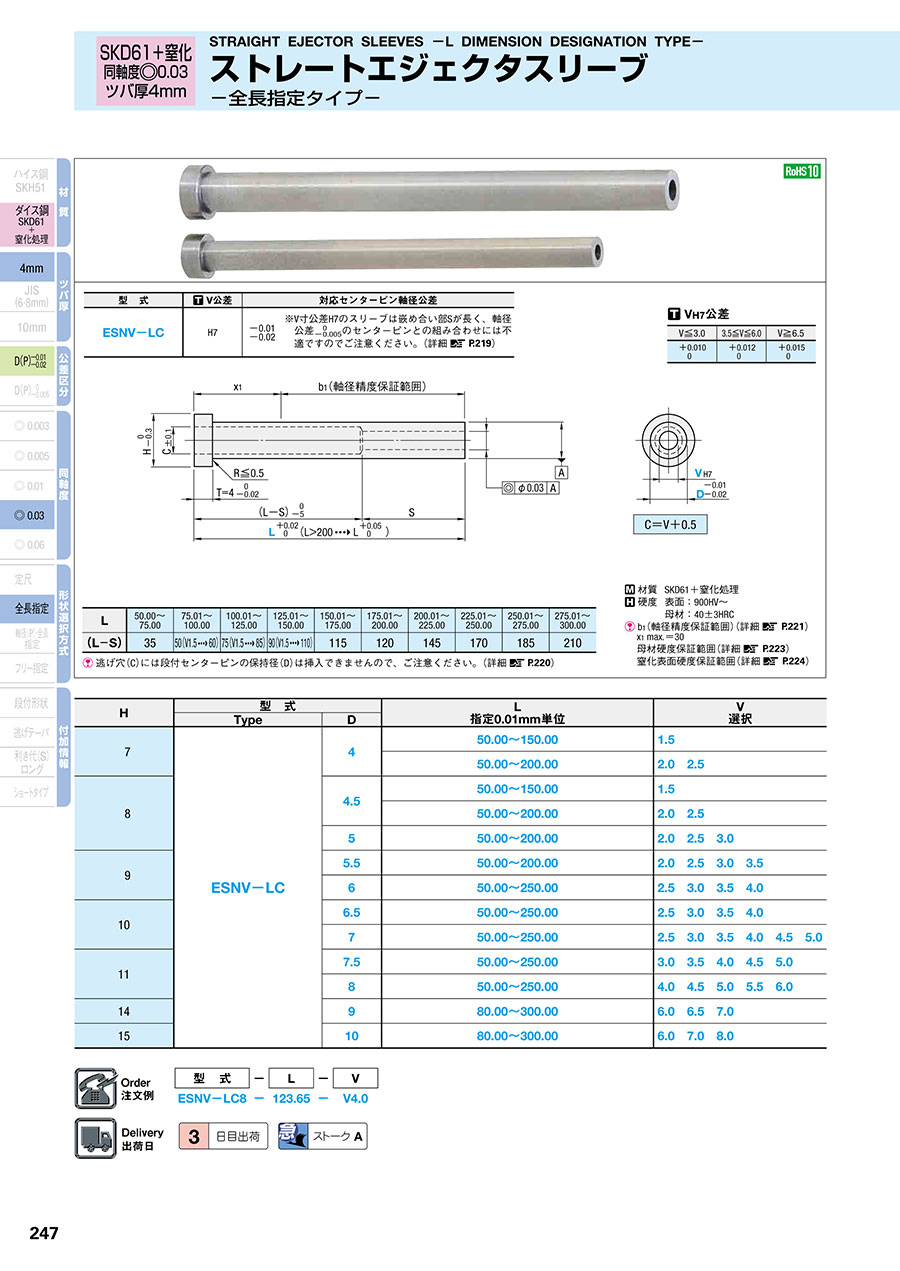

外形図・製品仕様
| L | 50.00～ 75.00 | 75.01～ 100.00 | 100.01～ 125.00 | 125.01～ 150.00 | 150.01～ 175.00 | 175.01～ 200.00 | 200.01～ 225.00 | 225.01～ 250.00 | 250.01～ 275.00 | 275.01～ 300.00 |
|---|---|---|---|---|---|---|---|---|---|---|
| （L-S） | 35 | 50（V1.560） | 75（V1.585） | 90（V1.5110） | 115 | 120 | 145 | 170 | 185 | 210 |
逃げ穴（C）には段付センターピンの保持径（D）は挿入できませんので、ご注意ください。（詳細 P.220）
| 型式 | V公差 | 対応センターピン軸径公差 | |
|---|---|---|---|
| ESNV-LC | H7 | -0.01 -0.02 | ※ V寸公差H7のスリーブは嵌め合い部Sが長く、 軸径公差 0 -0.005 のセンターピンとの組み合わせに は不適ですのでご注意ください。（詳細 P.219） |
| 材質 | SKD61+窒化処理 | |
| 硬度 | 表面：900HV～ | |
| 母材：40±3HRC | ||
| b1 （軸径精度保証範囲）（詳細 P.221） | ||
| x1 max.=30 | ||
| 母材硬度保証範囲（詳細 P.223） | ||
| 窒化表面硬度保証範囲（詳細 P.224） | ||
VH7公差
| V≦3.0 | 3.5≦V≦6.0 | V≧6.5 |
|---|---|---|
| +0.010 0 | +0.012 0 | +0.015 0 |
規格表
| H | 型 式 | L 指定0.01mm単位 | V 選択 | |
|---|---|---|---|---|
| Type | D | |||
| 7 | ESNV-LC | 4 | 50.00～150.00 | 1.5 |
| 50.00～200.00 | 2.0 2.5 | |||
| 8 | 4.5 | 50.00～150.00 | 1.5 | |
| 50.00～200.00 | 2.0 2.5 | |||
| 5 | 50.00～200.00 | 2.0 2.5 3.0 | ||
| 9 | 5.5 | 50.00～200.00 | 2.0 2.5 3.0 3.5 | |
| 6 | 50.00～250.00 | 2.5 3.0 3.5 4.0 | ||
| 10 | 6.5 | 50.00～250.00 | 2.5 3.0 3.5 4.0 | |
| 7 | 50.00～250.00 | 2.5 3.0 3.5 4.0 4.5 5.0 | ||
| 11 | 7.5 | 50.00～250.00 | 3.0 3.5 4.0 4.5 5.0 | |
| 8 | 50.00～250.00 | 4.0 4.5 5.0 5.5 6.0 | ||
| 14 | 9 | 80.00～300.00 | 6.0 6.5 7.0 | |
| 15 | 10 | 80.00～300.00 | 6.0 7.0 8.0 | |
注文例
出荷日
追加工
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
カタログ
ストレートエジェクタスリーブ -SKD61+窒化/同軸度◎0.03/ツバ厚4mm/全長指定タイプ-のレビュー
金型用
5
5.02023/01/26
この商品は自社の金型用に使用しているものです。精度も良いですし、規格によっていくつか使い分け等していますが、いずれも問題...もっと読む
0人が参考にしています。
治具
5
5.02022/04/30
ワーク固定用の治具に使用。同芯がもっとらふなものも欲しいです。
0人が参考にしています。
同軸度が緩く板厚があるスリーブ形状に使用。
5
5.02022/03/01
設定条件が緩ければいつも注文しています。「ＳＫＨ５１」の硬度が無くても十分な耐久性です。
0人が参考にしています。
金型修理に使用しました
5
5.02021/08/03
リブの離型が悪く スリーブピンを追加のため使用しました サイズが細かく指定でき 納期も早い 送料も無料で大助かりです
0人が参考にしています。
プラ型の部品
4
4.02020/07/09
特に強度が心配でないところはこの窒化スリーブを使用しています。
サイズも豊富で助かります。
0人が参考にしています。
よくあるご質問（FAQ）
Qエジェクタスリーブの、先端とツバ付近の硬度が違う理由を教えてください。
A
ツバ部を加工するために一度焼き入れを行なった材料に焼きなまし処理をしています。
そのため、スリーブ先端は硬く、ツバ付近は柔らかくなっています。
そのため、スリーブ先端は硬く、ツバ付近は柔らかくなっています。
